Позитивті орын ауыстыру шығын өлшегіші: жоғары дәлдіктегі сұйықтықты «есепке алуды» кешенді талдау

Өнеркәсіптік метрология саласында сұйықтық ағынын дәл өлшеу өндірісті бақылаудың, энергияны басқарудың және сауда есептерінің негізі болып табылады. Ағынды өлшеудің әртүрлі технологияларының арасында PD шығын өлшегіштері тікелей және сенімді өлшеу принциптеріне байланысты сұйықтықты өлшеудегі «дәл есепшілер» ретінде белгілі, әсіресе жоғары дәлдік пен жоғары құнды тасымалдағыштарды қажет ететін қолданбаларға жарамды.

Қатысты мақалалар:

• [ Оң орын ауыстыру шығын өлшегішіне шолу ]

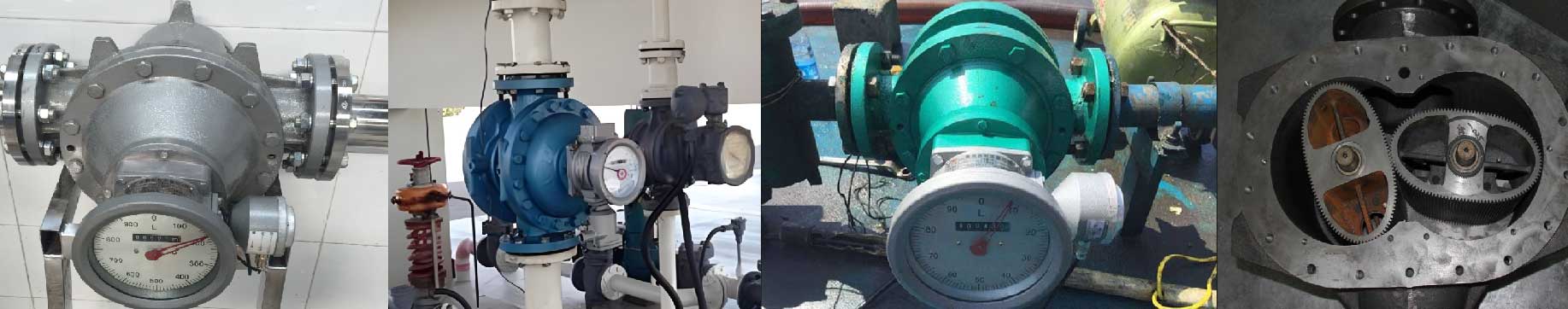

Оң ығысу шығынын өлшегіш дегеніміз не?

ПД шығын өлшегіш, сондай-ақ оң ығысу шығынын өлшегіш деп те аталады, ол қарапайым және классикалық идеяға негізделген: өлшенетін сұйықтықты (мысалы, отын, дизель, шайыр және т.

Су алудың ежелгі процесін елестетіп көріңіз: стандартты сыйымдылықтағы шелекті пайдаланып, оны қайта-қайта суға толтырып, оны төгіп тастаңыз. Шелек қанша рет толтырылғанын санау арқылы жалпы су көлемін дәл анықтауға болады. Оң орын ауыстыру шығын өлшегіші бұл процесті автоматтандыру және үздіксіз жүзеге асыру болып табылады.

Оң ығысуды өлшегіштің жұмыс принципі қандай?

Бөлу: Ағын датчигі өлшеу камерасының ішіндегі дәл қозғалатын бөліктер (мысалы, роторлар, поршеньдер, тісті дөңгелектер) корпуспен бірге бір немесе бірнеше белгілі көлемді «өлшеу камераларын» құрайды.

Толтыру және ағызу: Сұйықтық ішке ағып, қозғалатын бөліктерді айналдыруға немесе кері айналдыруға итермелейді, бұл өлшеу камерасын мезгіл-мезгіл сұйықтықты толтыруға және босатуға әкеледі.

Санау: Механикалық, магниттік немесе фотоэлектрлік құралдар арқылы қозғалатын бөлшектердің циклдер санын (мысалы, айналымдар, кері айналу уақыты) жазу.

Есептеу: жиынтық шығын жылдамдығын алу үшін бір өлшеу камерасының көлеміне есе санын көбейту; Уақыт бірлігін санау арқылы лездік ағын жылдамдығын алуға болады.

Сұйықтық көлемін тікелей өлшеуге байланысты оның дәлдігіне сұйықтықтың тығыздығы, тұтқырлығы, қысымның таралуы және ағын жылдамдығының өзгеруі дерлік әсер етпейді. Бұл турбиналар, құйынды ағын өлшегіштер және электромагниттік есептегіштер сияқты жылдамдықты өлшегіштер мен оның арасындағы ең маңызды айырмашылық.

Оң ығысуды өлшегіштердің негізгі түрлері

Өлшеу камерасын қалыптастыру әдісіне және қозғалатын бөліктердің құрылымына сәйкес көлемдік шығын өлшегіштер негізінен келесі санаттарға бөлінеді:

1. Эллиптикалық беріліс шығын өлшегіш немесе сопақ тісті беріліс шығын өлшегіш

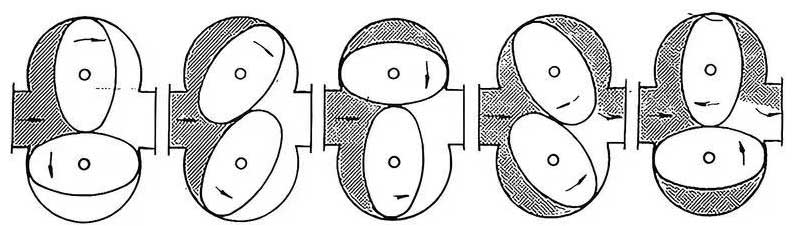

Құрылымы: Қабық сұйықтық қысымының айырмашылығы кезінде айналуды кезекпен басқаратын екі өзара құлыпталған эллиптикалық беріліспен жабдықталған.

Жұмыс: Тісті доңғалақ пен корпус арасында жарты ай тәрізді өлшем камерасы қалыптасады. Әрбір айналу кезінде сұйықтықты төрт өлшеу камерасынан шығарыңыз.

Ерекшеліктері: Классикалық, берік, жоғары дәлдік, әсіресе мұнай өнімдері мен химиялық шикізат сияқты орташа және жоғары тұтқырлығы бар сұйықтықтарға жарамды. Сұйықтық тазалығына белгілі бір талаптар бар.

2. Түбірлік шығын өлшегіш

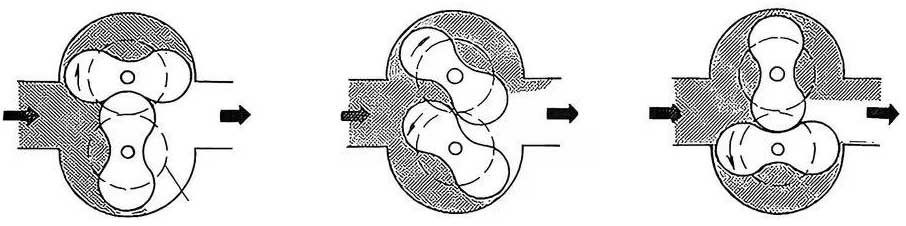

Құрылымы: «8» жұбы – бетінде тістері жоқ, жанаспайтын және тұрақты айналу жылдамдығы үшін синхронды берілістермен қамтамасыз етілген белдік дөңгелек роторлары.

Жұмыс принципі: Эллиптикалық берілістерге ұқсас, бірақ белдік дөңгелегі тікелей байланыспайды, нәтижесінде тозу аз болады және қысымның жоғары дифференциалына төтеп бере алады.

Ерекшеліктер: Өлшеу камерасының көлемі үлкенірек және тұтқырлығы төмен сұйықтықтарды (дизель және еріткіштер сияқты) және газдардың жоғары ағынын өлшеуге жарамды.

3. Бұрандалы беріліс шығын өлшегіш (Би роторлы шығын өлшегіш)

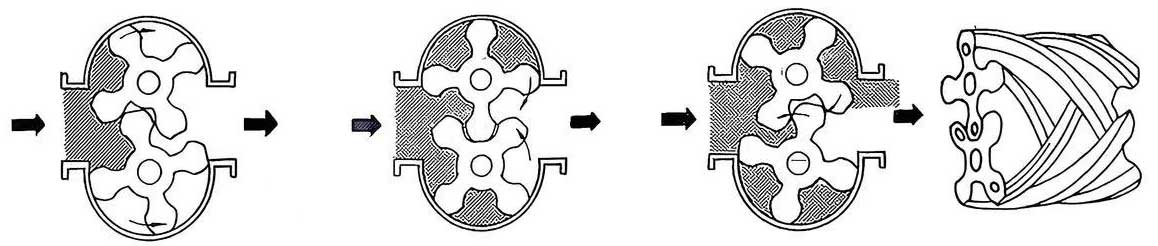

Құрылымы: Екі спиральды немесе эвольвентті роторлары бар ерекше дизайн.

Жұмыс: Ротор айналу кезінде үздіксіз контактіні сақтайды, бұрандалы сорғының кері процесіне ұқсас тегіс және пульсациясыз қозғалыс қозғалысын қалыптастырады.

Ерекшеліктер: Өте біркелкі жұмыс, төмен шу, шағын пульсация, сопақ беріліс шығын өлшегішімен салыстырғанда кең диапазон арақатынасы және жоғары және төменгі ағынды түзу құбыр учаскелеріне қойылатын талаптар жоқ, бұл өнімділігі жоғары және жоғары сенімді қолданбалар үшін тамаша таңдау жасайды.

4. Скрепер шығын өлшегіш

Құрылымы: ротордың радиалды ойығына жылжымалы қырғыш орнатылған. Центрден тепкіш күштің және сұйықтық қысымының әсерінен қырғыш ұзарып, өлшеу камерасының ішкі қабырғасына тығыз сырғиды.

Жұмыс: Скрепер сұйықтықты бірнеше тәуелсіз камераларға бөліп, алға қарай итереді.

Ерекшеліктері: Жоғары дәлдік, төмен діріл, күшті бейімделгіштік, тұтқырлық пен тазалықтың белгілі бір диапазонын өңдеуге қабілетті, әдетте авиациялық отын және дайын май сияқты негізгі өлшемдерде қолданылады.

5. Поршеньді/поршеньдік шығын өлшегіш

Құрылымы: Сұйықтық цилиндр ішіндегі поршеньдің кері қозғалысы арқылы өлшенеді.

Жұмыс: Сұйықтық поршеньді қозғалысқа келтіреді және ағын жолын ауыстыру үздіксіз сору мен разрядқа қол жеткізу үшін иінді шатун немесе клапан тобының механизмімен басқарылады.

Сипаттамалары: Ол тіпті төмен ағын жылдамдығында өте жоғары дәлдікті сақтай алады және отын диспенсерлеріне, зертханаларға және шағын ағынды өлшеуге арналған стандартты құрал болып табылады, бірақ оның құрылымы салыстырмалы түрде күрделі.

6. Айналмалы поршеньді шығын өлшегіш

Құрылымы: Саңылаулы айналмалы поршень арнайы пішінді өлшеу камерасында эксцентрлік айналады.

Жұмыс: Поршеньдің айналуы және айналуы сұйықтықты бөледі және шығарады.

Ерекшеліктері: Ықшам құрылым, төмен баға, тұрмыстық су есептегіштерінде кеңінен қолданылады, суды және тұтқырлығы төмен сұйықтықты өлшеуге арналған шағын өндірістік жағдайларда.

Оң ығысуды өлшегіштің артықшылықтары мен кемшіліктері

Артықшылықтары:

Өте жоғары өлшеу дәлдігі: бұл қазіргі уақытта қол жетімді шығын өлшегіштерінің ең дәл түрлерінің бірі және жиі сауда есептері мен стандартты беру үшін эталондық құрал ретінде пайдаланылады. Ең жоғары дәлдік ± 0,2% немесе одан да жоғары болуы мүмкін.

Өлшеу сұйықтық сипаттамаларына тәуелсіз: тұтқырлықтың өзгеруіне сезімтал емес, бір есептегіш тұтқырлық ауқымы кең сұйықтықтарға бейімделе алады (әсіресе мұнай өнімдері немесе бал, шикі мұнай және битум сияқты тұтқырлығы жоғары сұйықтықтар үшін қолайлы).

Алдыңғы және артқы түзу құбыр бөліктерінің қажеті жоқ: Оның өлшеу принципі толығымен әзірленген ағын жылдамдығының таралуына сүйенбейді және орнатудың аз кеңістігін қажет етеді, әсіресе кеңістік шектеулі жағдайлар үшін қолайлы.

Кең ауқым: типтік диапазон арақатынасы 10:1-ге жетуі мүмкін, ал өнімділігі жоғары үлгілер бұдан да кеңірек, мысалы, 20:1, шағын және үлкен ағын жылдамдығын дәл өлшеуге қабілетті.

Көлемді тікелей өлшеу: нақты жалпы көлемді тығыздықты өтеу үшін қосымша қысым немесе температура сенсорларын қажет етпей-ақ алуға болады және жүйе құрамы қарапайым.

Кемшіліктері:

PD шығын өлшегіші ортаның тазалығына сезімтал : Қатты бөлшектер мен қоспалар тұрып қалуы немесе дәл қозғалатын бөлшектерді тоздырып, ақауларды тудыруы немесе дәлдікті төмендетуі мүмкін. Сондықтан есте сақтаңыз, әрқашан таза және таза сұйықтықты өлшеңіз, әдетте PD ағыны құралының алдына сүзгіні орнату қажет немесе бөлшектер сөзсіз болса, Coriolis шығын өлшегішін таңдауға болады.

Қысымның айтарлықтай жоғалуы: сұйықтықтың қозғалатын бөліктердің кедергісін жеңу қажеттілігіне байланысты, тұтқырлықпен бірге өсетін тұрақты қысым жоғалуы орын алады.

Ағын датчигі қозғалатын бөліктері бар: Механикалық құрылымы күрделі, ішінде қозғалатын бөліктер бар және тұрақты техникалық қызмет көрсетуді, калибрлеуді және майлауды қажет ететін механикалық тозу бар (өзін-өзі майлау немесе сыртқы майлау).

Үлкен диаметрлер үшін жарамсыз: құрылымы мен қысымның жоғалуы оның үлкен диаметрлі құбыр желілерінде қолданылуын шектейді (әдетте DN300, 12 дюймден үлкен).

Ықтимал діріл және шу: әсіресе редукторлар немесе роторлар торланған кезде жүйеде пульсация және шу пайда болуы мүмкін.

Оң ығысуды өлшегіштердің типтік қолданбалары

Бірегей артықшылықтарымен көлемдік шығын өлшегіштер келесі салаларда таптырмас рөл атқарады:

1. Мұнай және мұнай-химия өнеркәсібі

Сауда-саттық тапсыру: шикі мұнай, тазартылған мұнай (бензин, дизель) және сұйытылған мұнай газы (СКГ) сияқты жоғары бағалы тасымалдағыштарды сатып алу және сату бойынша нақты есеп айырысу, әдетте сопақ тісті беріліс шығынын өлшегіш, екі ротор және қырғыш шығын өлшегіштері арқылы.

Процесті бақылау: майлау майы, құйма майы , майлау , мазут, асфальт және т.

Қатысты мақалалар:

• [ Дизельдік май шығынын өлшеуге арналған сопақ беріліс шығынын өлшегіш ]
• [ Шикі мұнай шығынын өлшегіш ]
• [ Отын шығынын өлшегіш ]
• [ Жанармайлар мен майлар үшін оң ығысу шығынын өлшегіш ]

2. Химия және фармацевтика өнеркәсіптері

Тұтқырлығы жоғары орта: шайыр, полимер , жабын, ксилема, еріткіш, эссенция, сироп және т.б. мөлшерлеу және толтыру.

Жоғары тазалық/коррозиялық орта: Тот баспайтын болат сияқты арнайы материалдардан жасалған шығын өлшегіштері химиялық шикізатты өлшеу үшін пайдаланылады.

3. Тамақ және сусындар өнеркәсібі

Санитарлық өлшеу: шоколад, джем, тағамдық май, сүт өнімдері, сыра, сусындар және т.б. сияқты тағамдарға арналған толтыру және өндірістік ингредиенттер.

Қатысты өнім:

• [ Санитарлық оң ығысу ағыны өлшегіш ]

4. Басқа негізгі салалар

Аэроғарыш: дәл жанармай құю және ұшақ жанармайын сынау.

Кеме: жанармай құюды және теңіз отынының тұтынуын басқару.

Зертхана: стандартты кесте ретінде немесе шағын ағынды, жоғары дәлдіктегі ғылыми зерттеу эксперименттері үшін қолданылады.

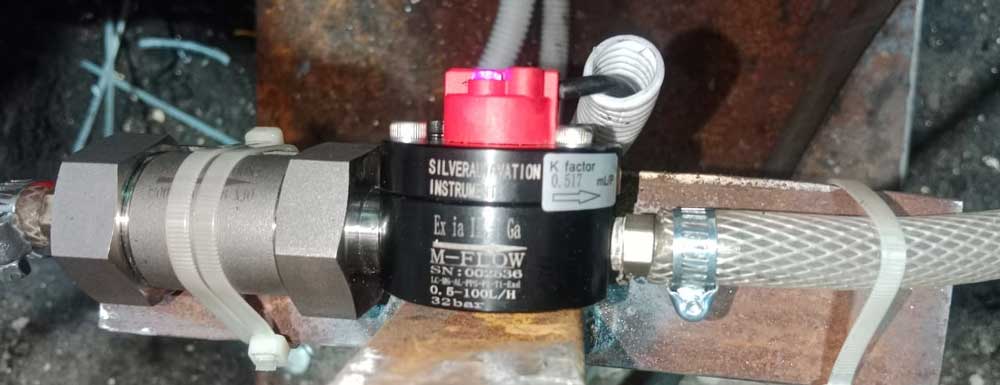

1000 доллардан төмен ығысу шығынын өлшейтін оң

PD шығын өлшегіштерінің бағасына әртүрлі факторлар әсер етеді, соның ішінде материал (мысалы, шойын, алюминий, құйма болат немесе тот баспайтын болат), құбыр диаметрінің өлшемі (1 дюйм және 8 дюймдік PD шығын өлшегішінің жалпы бағасы әртүрлі) , және қысым көрсеткіші (стандартты 16 бар қысым, егер сізге 580 psi жоғары қысым қажет болса, ол қымбатырақ болады). Баға айырмашылығы әртүрлі конфигурациялар мен жұмыс жағдайларында айтарлықтай. Silverinstruments.com өзінің жоғары сапалы шығын өлшегішімен танымал, сенімді өнімділікті қамтамасыз ете отырып, бағасы 1000 доллардан төмен болатын көлемді шығын өлшегіштердің кейбір үлгілерін ұсына отырып, бюджеті шектеулі, бірақ нақты қажеттіліктері бар тұтынушылар үшін үнемді опцияларды ұсынады.

Қорытынды
