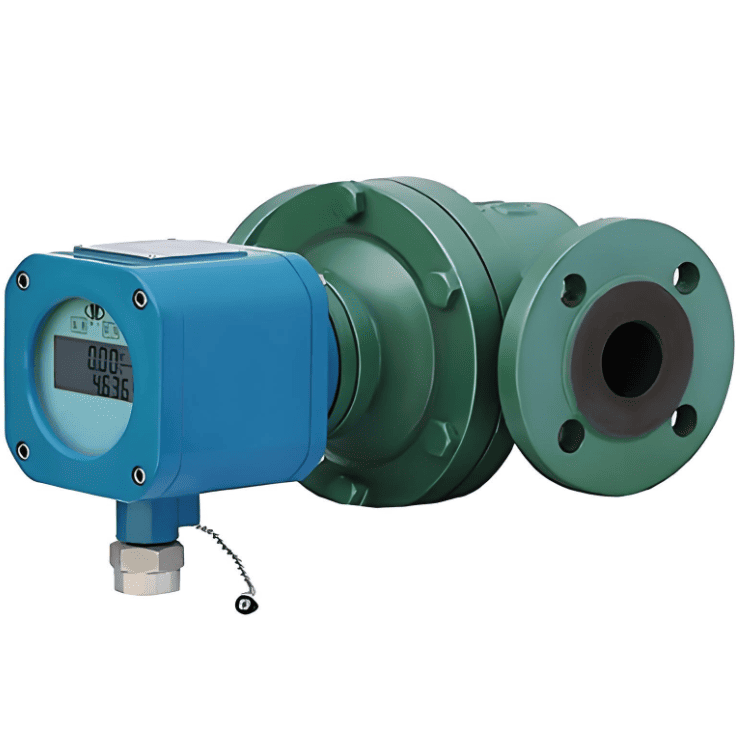

RS485 оң ығысу шығын өлшегіші

Шолу

Сұйықтық шығынын дәл өлшеу өндірісті басқару және заманауи өнеркәсіптік автоматтандыру жүйелерінде энергияны басқару үшін маңызды. RS485 оң ығысу шығынын өлшегіш (немесе біз PD шығын өлшегіш деп атаймыз) жоғары дәлдіктегі өлшеуді, деректерді интеллектуалды өңдеуді және қашықтан байланысты тасымалдауды біріктіретін жетілдірілген сұйықтықты өлшеу құралы ретінде мұнай-химия, тамақ және фармацевтика және суды тазарту сияқты салаларда таңдаулы өлшеу жабдығына айналуда. Бұл мақалада осы RS485 Modbus шығын өлшегішінің техникалық сипаттамалары, байланыс протоколдары және практикалық қолданулары қарастырылады.

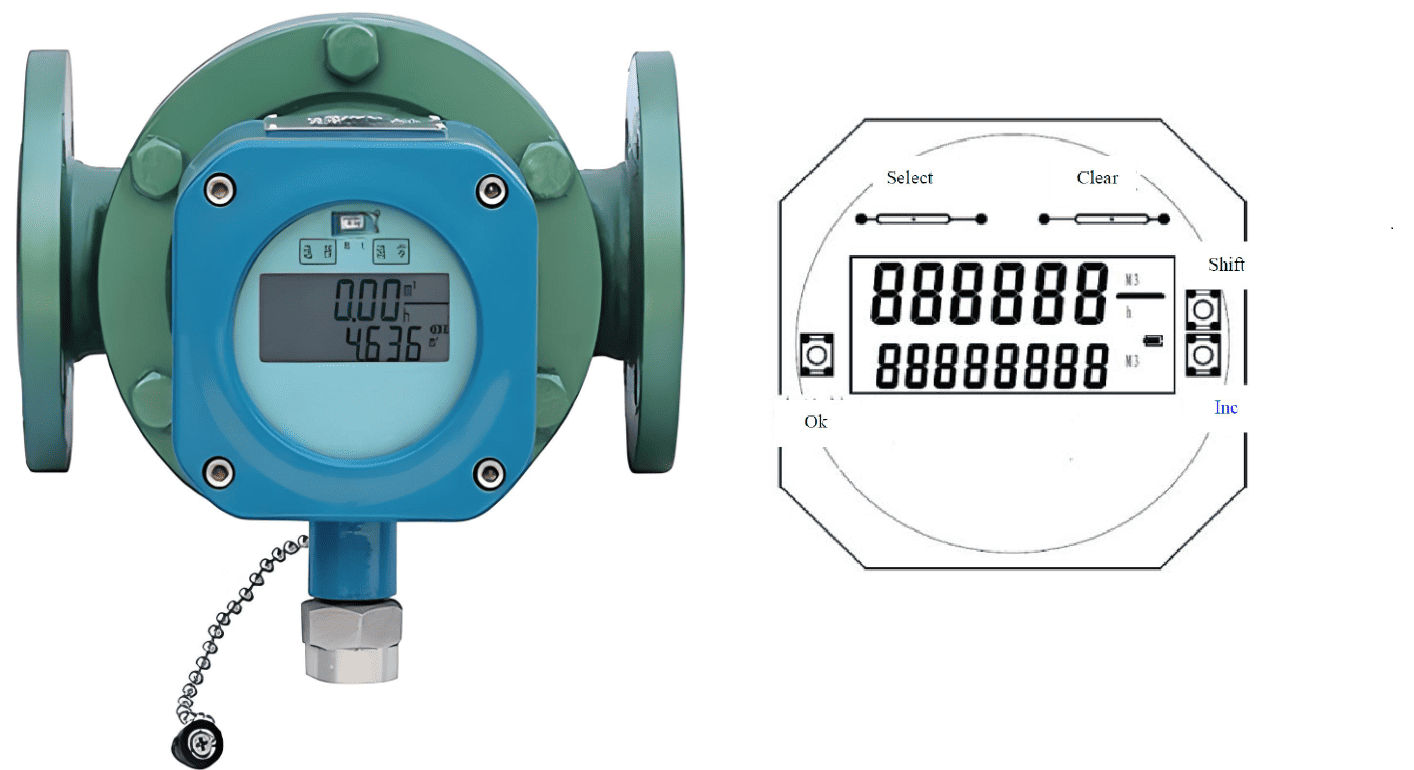

Электрондық дисплейі бар сандық RS485 оң ығысу шығынын өлшегіш

RS485 PD шығын өлшегіштерінің өзегі жетілдірілген сандық ағын есептегіштері болып табылады. Сандық PD шығын өлшегіштерінің бұл сериясы жоғары сенімділік сипаттамалары бар озық технология дизайнын қабылдайды және толық сандық көлемдік ағынды өлшеу жүйесін құру үшін әртүрлі оң ығысу датчиктерімен (сопақша беріліс шығынын өлшегіш, түбірлік ағын өлшегіш немесе бұрандалы беріліс ағыны өлшегіш сияқты) біріктірілуі мүмкін. Пайдаланушылар шығын өлшегіште жалпы және лездік ағын деректерін тікелей оқи алады.

Көрсету және өлшеу мүмкіндіктері

BELZ сериясының сандық дисплейі кең дисплей диапазоны бар екі қатарлы LED дисплей экранын қабылдайды: бір жиынтық мөлшер 0,000 литрден 99999999 литрге дейін ауытқиды, ал жалпы жиынтық мөлшері 99999999999 литрге жетуі мүмкін. Лездік ағынды көрсету диапазоны сағатына 0,000-нан 999999 литрге дейін. Бұл ауқымды өлшеу мүмкіндігі оған кішіден үлкен ағын жылдамдығына дейінгі әртүрлі өнеркәсіптік қолдану сценарийлеріне бейімделуге мүмкіндік береді.

Неліктен біз RS485 оң ығысу шығын өлшегішін пайдаланғанды жөн көреміз?

• RS485 байланыс протоколы өнеркәсіптік автоматтандыру саласындағы ең жетілген және сенімді байланыс стандарттарының бірі болып табылады, silverinstruments.com MODBUS RTU пайдаланады. Дәстүрлі 4-20 мА аналогтық шығын өлшегішпен салыстырғанда RS485 келесі маңызды артықшылықтарға ие:
• Сандық беріліс: RS485 аналогтық ток сигналының кедергісі мен дәлдігін жоғалту проблемаларын болдырмау үшін цифрлық сигнал беруді пайдаланады. Ұзақ қашықтыққа (1200 метрге дейін) тарату кезінде сигнал сапасы тұрақты және сенімді, ал 4-20 мА таратқыш үшін 50 метр жеткілікті ұзақ болуы мүмкін.
• Көп құрылғы желісі: бір RS485 шинасы 255-ке дейін құрылғыны (мысалы, шығын өлшегіш, қысым таратқыш, деңгей таратқыш және т.б.) қоса алады, бұл сым шығындарын және жүйенің күрделілігін айтарлықтай төмендетеді. Ірі зауыттарда трафикті бақылау желісін құру оңай.
• Екі бағытты байланыс: MODBUS RS485 трафик деректерін оқып қана қоймайды, сонымен қатар ол параметр параметрлері мен құрылғы күйі сұрауларын орындай алады, осылайша шынайы интеллектуалды басқаруға қол жеткізе алады.

MODBUS RTU хаттамасын енгізу

RS485 PD шығын өлшегіші стандартты MODBUS RTU протоколын қабылдайды, байланыс параметрлері 9600 бит/с жіберу жылдамдығы, 8 биттік деректер биттері, бақылау сомасы жоқ (конфигурацияланатын) және 1 биттік тоқтату биті бар. Құрылғының мекенжай диапазоны 1-255, оны F08 мәзірі арқылы орнатуға болады.
Протокол негізгі деректердің 7 жинағын оқи алатын 0x03 функционалдық кодын қолдайды (оқу тізілімі):

Жиынтық трафик (жоғары 6 цифр, төменгі 6 цифр, ондық 6 сан)
лездік ағын жылдамдығы
Бір жинақталған трафик (жоғарғы 4 цифр, 6 цифр төмен, 6 ондық таңба)

Мысалы , 01 мекенжайы бар құрылғының ағымдағы дисплей мәнін оқығанда, хост мынаны жібереді: 01 03 00 01 00 08 15 CC, ал бағынышты құрылғы трафик туралы толық ақпаратты қамтитын 16 байт деректерді қайтарады. Қосымша параметрді алу үшін осы жерді басыңыз: RS485 MODBUS RTU PD шығын өлшегіш параметрі

MODBUS сандық оң ығысу шығын өлшегішінің техникалық сипаттамалары

Жарылысқа төзімді және қорғаныс өнімділігі
Бұл өнімдер сериясы қоршаған ортаға өте жақсы бейімделеді:
Жарылысқа төзімділік деңгейі: Exd II BT5/Exd II CT5, жанғыш және жарылғыш ортада қолдануға жарамды
Қорғаныс деңгейі: IP65, шаң өткізбейтін және су өткізбейтін
Жұмыс температурасы: -25 ° C-тан + 55 ° C-қа дейін, ауыр жұмыс жағдайларына жарамды

Интеллектуалды функциялар

• Шығын өлшегіш бірнеше интеллектуалды функциялармен жабдықталған:
• Демпферлік коэффициентті реттеу (F03 мәзірі): ағынның лездік ауытқуларын тиімді жояды, 1-99 деңгейлеріне орнатуға болады
• Көп нүктелі сызықтандыру (F61-F65): сегменттелген коэффициентті түзету арқылы толық диапазон дәлдігін жақсартады
• Ток шығысын калибрлеу (F05/F06): шығыс дәлдігін қамтамасыз ету үшін 4мА және 20мА дәл реттеу
• Байланыс параметрінің конфигурациясы: үш режимді қолдайды: тексеру жоқ, тақ тексеру және жұп тексеру

RS485 Позитивті орын ауыстыру шығын өлшегішінің қолданбалы мәні

Практикалық өнеркәсіптік қолданбаларда RS485 көлемді шығын өлшегіштері бірегей артықшылықтарды көрсетеді:
Орталықтандырылған бақылау: RS485 желісі арқылы бірнеше өлшеу нүктелерінен нақты уақыттағы ағын деректерін орталық диспетчерлік бөлмеде жергілікті есептегіштерді оқуды қажет етпей бақылауға болады.
Деректерді қадағалау: Сандық деректерді сақтау және талдау оңай және өлшеу әділдігін қамтамасыз ету үшін жалпы жиынтық соманы қалпына келтіру мүмкін емес.
Техникалық қызмет көрсету шығындарын азайтыңыз: қашықтан диагностикалау және параметрді реттеу функциялары жұмыс орнындағы техникалық қызмет көрсету жүктемесін азайтады.

Қорытынды

RS485 PD шығын өлшегіші ағынды өлшеу технологиясының даму бағытын білдіреді, ол дәл механикалық өлшеуді озық цифрлық байланыс технологиясымен тамаша үйлестіреді. Индустрия 4.0 және интеллектуалды өндірістің ілгерілеуімен бұл желілік және интеллектуалды өлшеу құралының қолдану аясы кеңірек болатыны сөзсіз. Сәйкес RS485 шығын өлшегішін таңдау тек өлшеу құрылғысын таңдау ғана емес, сонымен қатар кәсіпорынның цифрлық трансформациясының негізін қалау болып табылады.
