Оттегі (O2) ағын өлшегіштерінің түрлері және таңдау бойынша нұсқаулықтар

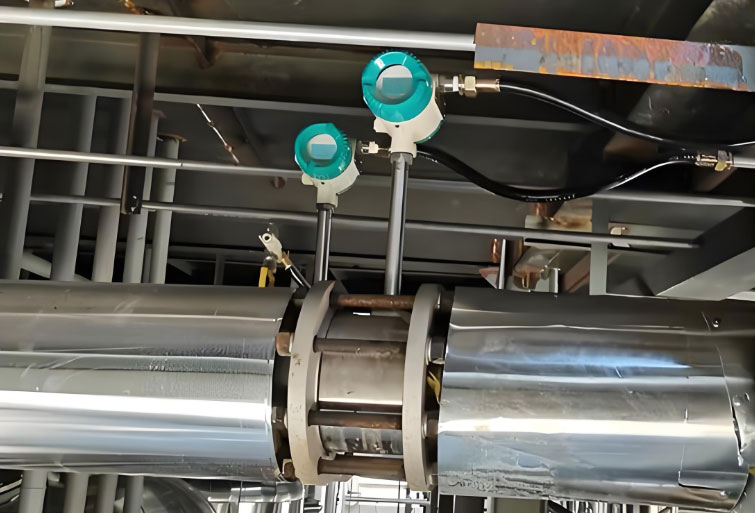

Оттегі ағынын өлшеген кезде нені ескеруім керек?

Оттегі ағынының жылдамдығын өлшеудің негізі «қауіпсіздік, дәлдік және жұмыс жағдайларына бейімделу» болып табылады.

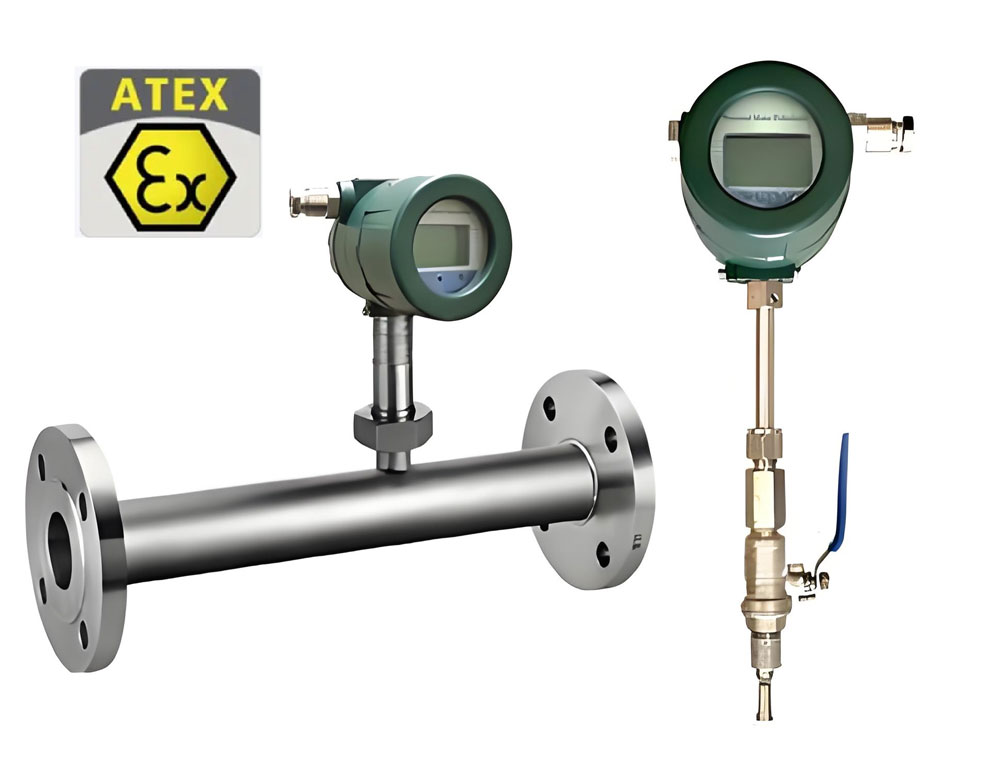

ATEX мақұлдаған майсыз оттегі ағын өлшегіші

O2 газ ағынын өлшеу үшін ATEX сертификатталған ағын өлшегіш қажет

Қауіпсіздік - басты талап. Оттегі - маймен және қоспалармен жанасқан кезде оңай қауіп төндіретін жануды қолдайтын газ. Сондықтан, ағын өлшегіштер майсыз тазалық талаптарына сай болуы керек, ал материал оттегімен үйлесімді болуы керек және ағын өлшегіш ATEX мақұлдаған газ ағын өлшегіші болуы керек.

Дәл өлшеу O2 ағын өлшегіші

Газды өлшеу дәлдігі де өте маңызды, себебі әртүрлі сценарийлер әртүрлі қателік диапазондарын талап етеді; Өнеркәсіптік өндіріс әдетте ± 1%-дан ± 2,5%-ға дейінгі дәлдікті талап етеді.

Оттегі ағынын өлшегішті шарттарға сәйкестендіріңіз

Өлшеу ақаулығын немесе сәйкес келмейтін жұмыс жағдайларынан туындаған жабдықтың зақымдануын болдырмау үшін оттегі күйі (газ тәрізді/сұйық оттегі), қысым, температура, ағын диапазоны және т.б. сияқты параметрлерге негізделген тиісті түрді таңдау қажет.

Оттегі ағынын өлшегіштердің негізгі түрлері қандай?

Қазіргі уақытта негізгі оттегі ағынын өлшегіштер негізінен үш негізгі модельге бөлінеді, олардың әрқайсысы айқын бейімделу сценарийлері мен бірегей артықшылықтарына ие, бұл газ тәрізді оттегінің өлшеу қажеттіліктерін өтей алады;

Сонымен қатар, әртүрлі сценарийлерде дәл және қауіпсіз өлшеулерді қамтамасыз ету үшін арнайы жұмыс жағдайлары үшін мамандандырылған модельдер де қолжетімді.

О2 ағынын өлшеуге арналған жылулық массалық ағын өлшегіші

O2 газына арналған жылулық массалық ағын өлшегіші

Оттегі газы үшін жылу массасының ағын өлшегіші қалай жұмыс істейді?

SRK-100 сериялы жылу газ шығын өлшегіші, газ тәрізді оттегін өлшеуге арналған әмбебап құрал. Оның негізгі артықшылығы - жоғары бейімделу қабілеті және пайдаланудың ыңғайлылығы. Оның жұмыс принципі - қыздыру элементтері мен температура датчиктері арқылы оттегі ағыны кезінде жылу шығынын анықтау, содан кейін оны ағын деректеріне түрлендіру.

Оттегі газы үшін жылулық массалық ағын өлшегішті пайдаланудың қандай артықшылықтары бар?

• Бұл шағын және орта ағын жағдайлары үшін жақсы - сағатына бірнеше текше метрден ондаған текше метрге дейінгі дәстүрлі шағын және орта ағын жылдамдығы немесе 10 ccm-ге дейінгі шағын ағын жылдамдығы сценарийі болсын, ол деректерді тұрақты түрде шығара алады.
• Ол ағынның ауытқуларын нақты уақыт режимінде анықтай алады, бұл оны динамикалық ағынды бақылауды қажет ететін өнеркәсіптік өндіріс процестеріне өте қолайлы етеді;
• Қысымның жоғалуы минималды және оттегі жеткізу жүйесінің жалпы қысым тепе-теңдігіне әсер етпейді.
• О2 ағын өлшегішін енгізу немесе құбыр арқылы орнату сияқты бірнеше орнату әдістерін икемді түрде таңдауға болады.
• Оңай техникалық қызмет көрсету, сенсорлық зондты үнемі тазалау қажет, бұл пайдалану және техникалық қызмет көрсету шығындарын айтарлықтай азайтады.
• Ол сондай-ақ әртүрлі қысым жағдайларына бейімделе алады, атмосфералық қысымнан ондаған барға дейінгі орташа және жоғары қысымды орталарда қалыпты жұмыс істейді. Оттегі газ ағыны сенсорының ылғалды бөлшектерінің материалы негізінен 316L тот баспайтын болаттан жасалған, бұл оттегіні өлшеу үшін майсыз тазалау және коррозияның алдын алу талаптарына толық сәйкес келеді.

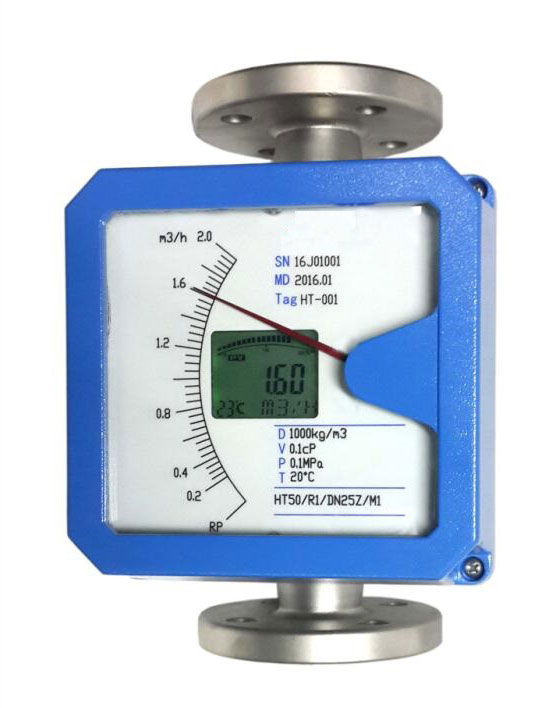

О2 ағынын өлшеуге арналған металл түтік ротометрі

О2 газына арналған ротаметр

О2 ағынын өлшеу үшін ротаметр қалай жұмыс істейді?

Металл түтік ротаметрі оттегін өлшеудегі «практикалық» деп санауға болады және қарапайым құрылымы мен жоғары үнемділігі үшін танымал. Оның өлшеу принципі қалқымалылық пен ауырлық күшінің тепе-теңдігіне негізделген, ал ағын жылдамдығы конус тәрізді металл түтіктің ішіндегі ротордың көтерілу қалпымен көрсетіледі. Көрсеткіш интуитивті және түсінікті, ал жергілікті операторлар кәсіби дайындықсыз деректерді тез оқи алады.

O2 үшін айнымалы ауданды ағын өлшегішті пайдаланудың қандай артықшылықтары бар?

Бұл типтегі ағын өлшегіш бөлме температурасы мен қысымында төмен және орташа ағын жылдамдығын өлшеуге, мысалы, шағын оттегі өндірісі жабдықтарының шығыс ағын жылдамдығын бақылауға және шеберханалардағы оттегі тарату тармақтарының ағын жылдамдығын басқаруға өте қолайлы. Диапазон әдетте сағатына 0,1 текше метрден 100 текше метрге дейін болады, бұл көптеген шағын және орта құрылғылардың оттегіге деген қажеттіліктерін қанағаттандыра алады.

Сыртқы қабық пен ішкі түтік негізінен тот баспайтын болаттан жасалған, ол коррозияға төзімділігі жоғары және өнеркәсіптік ортада қышқыл-негізді коррозияға бейімделе алады; Сонымен қатар, істен шығу деңгейі өте төмен, тек ротор мен конустық түтік негізгі компоненттер ретінде қолданылады, олар жиі техникалық қызмет көрсетуді және ауыстыруды қажет етпейді және шығындарды бақылаудың айқын артықшылықтарына ие.

Ротаметрмен оттегіні өлшегенде нені ескеру керек?

Дегенмен, оның тұрақты жұмыс жағдайында өлшеу үшін қолайлырақ екенін атап өткен жөн. Егер қысымның күрт ауытқуы немесе ағын жылдамдығының кенеттен өзгеруі болса, өлшеу дәлдігіне белгілі бір дәрежеде әсер етеді. Сондықтан, ол жоғары динамикалық жауапты қажет етпейтін әдеттегі бақылау сценарийлері үшін қолайлырақ.

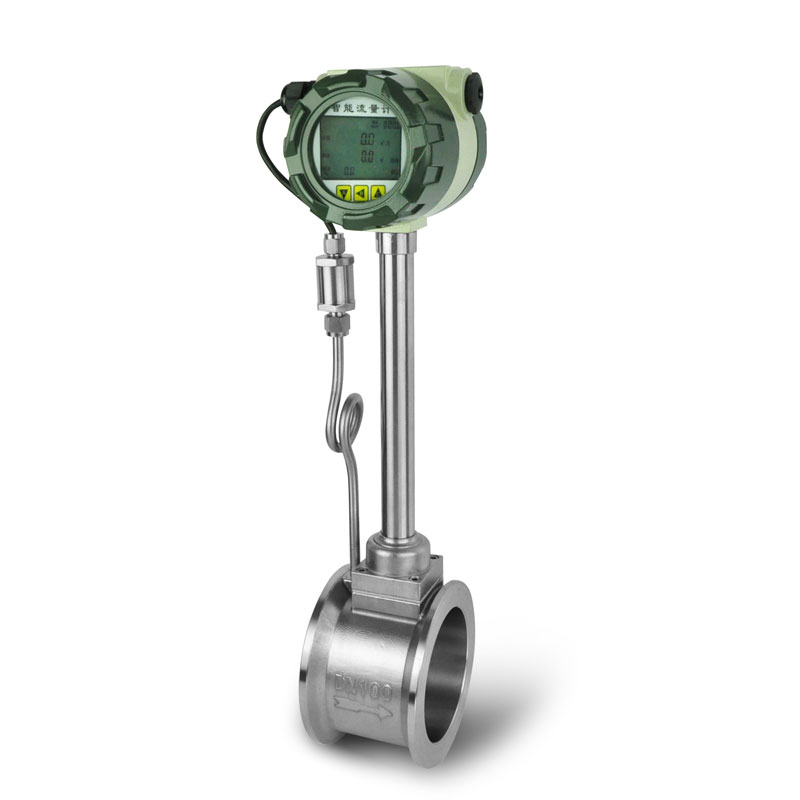

Оттегі ағынын өлшегіш үшін Vortex ағын өлшегіші

O2 газына арналған вортекс ағын өлшегіші

Құйынды ағын өлшегіш O2 газ ағынын қалай өлшейді?

Құйынды ағын өлшегіш жоғары ағынды оттегіні өлшеудің «негізгі күшіне» жатады, оның жоғары дәлдік пен кең ауқымды артықшылықтары бар. Ол құйынды генератор арқылы ағатын сұйықтықтан пайда болатын Карман құйынды көше құбылысын пайдаланады, датчиктер арқылы құйынды көше жиілігін анықтайды және оны ағын жылдамдығына түрлендіреді.

Оттегіні өлшеу үшін құйынды ағын өлшегішті пайдаланудың қандай артықшылықтары бар?

• Vortex ағын өлшегіш принципі оны жоғары ағын жағдайында тұрақты етеді - диапазон сағатына 10 текше метрден мыңдаған текше метрге дейін қамтуы мүмкін, бұл ірі химиялық зауыттар мен болат зауыттары сияқты өнеркәсіптік сценарийлердің жоғары ағынды оттегі жеткізуді бақылау қажеттіліктерін қанағаттандыра алады.
• Ол жоғары өлшеу дәлдігіне ие, әдетте ± 1% FS дейін, жақсы қайталанымдылыққа ие, ұзақ мерзімді пайдалану кезінде деректерден ауытқу аз және газ температурасы мен қысымының шамалы ауытқуларына әсер етпейді.
• Ол жоғары қысымды (ондаған барға дейін немесе одан да жоғары) және жоғары температуралы (әдетте -40 градус Цельсийден 200 градус Цельсийге дейін) жұмыс жағдайларына бейімделе алады және күрделі өнеркәсіптік ортада ерекше тұрақтылыққа ие.
• Vortex ағын өлшегішінің сенсорлық бөліктерінде қозғалмалы бөлшектер жоқ, сондықтан ол O2 көлемдік өлшеу кезінде тозуы төмен және ұзақ қызмет ету мерзіміне ие.
• O2 үшін сандық газ ағынын өлшегіш: Vortex ағын таратқыштары 4-20 мА/импульс/жиілік/MODBUS RTU және HART сияқты бірнеше шығыс сигналдарын қолдайды, бұл қашықтан бақылау үшін орталық басқару жүйесіне қосылуды жеңілдетеді.
• О2 температурасын, қысымын, ағын жылдамдығын және жалпы ағын туралы ақпаратты сандық дисплейден тікелей көре алатын интегралдық температура мен қысымды өтеу мүмкіндігі бар опция.

Қазіргі уақытта негізгі оттегі ағынын өлшегіштердің үш негізгі түрі бар, олардың әрқайсысының өзіндік бейімделу сценарийлері бар: жылу газы ағынын өлшегіштер газ тәрізді оттегін өлшеуге, әсіресе шағын және орташа ағын жағдайларында, жылдам жауап беру жылдамдығымен, төмен қысымды жоғалтумен және оңай орнатумен және техникалық қызмет көрсетумен жарамды; Металл түтік роторлы ағын өлшегіштің құрылымы қарапайым және құны орташа, бөлме температурасы мен қысымында орташа және төмен ағын жылдамдығын өлшеуге жарамды, интуитивті көрсеткіштермен және күшті коррозияға төзімділікпен ерекшеленеді; Vortex ағын өлшегіші жоғары дәлдікпен, кең диапазонмен, жоғары қысым мен температура жағдайларына бейімделгіштікпен және жақсы тұрақтылықпен жоғары ағынды газ тәрізді оттегін өлшеуге жарамды.

10 scm сияқты кіші оттегі ағынының жылдамдығын қалай өлшеуге болады?

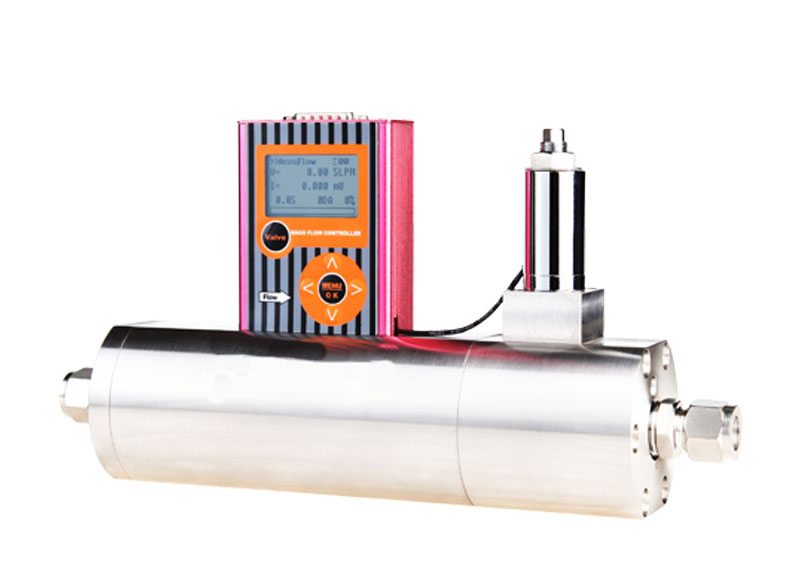

Ультра төмен ағынды O2 газ ағынын өлшегіш/ағын реттегіші

Оттегі ағынының аз жылдамдығын (мысалы, 1 ccm, 10 ccm, 100 ccm және т.б.) өлшеу дәлдік пен басқару мүмкіндігі арасындағы тепе-теңдікті талап етеді, ал артықшылықты таңдау - шағын термиялық газ ағын өлшегіші мен контроллері. Бұл жабдық түрі газ ағыны кезіндегі жылу өзгерістерін сезу арқылы дәл өлшеуге қол жеткізу үшін термиялық диффузия принципін қолданады. Диапазон 0 ~ 1 л/сағ дейін төмен болуы мүмкін, ал өлшеу дәлдігі ± 1% FS жетуі мүмкін, бұл зертханалық, медициналық жабдықтардың, шағын реакция ыдыстарының және басқа да сценарийлердің қажеттіліктерін қанағаттандыра алады. Сонымен қатар, интеграцияланған ағын контроллері қосымша басқару модульдерін қажет етпей, O2 газ ағынын тікелей дәл реттей алады, бұл оны пайдалануды жеңілдетеді. Құрылғы өлшемі бойынша ықшам, орнату кеңістігіне аз талаптар қояды және тар жұмыс жағдайларына жарамды.

Сұйық оттегінің (LOX) ағын жылдамдығын қалай өлшеуге болады?

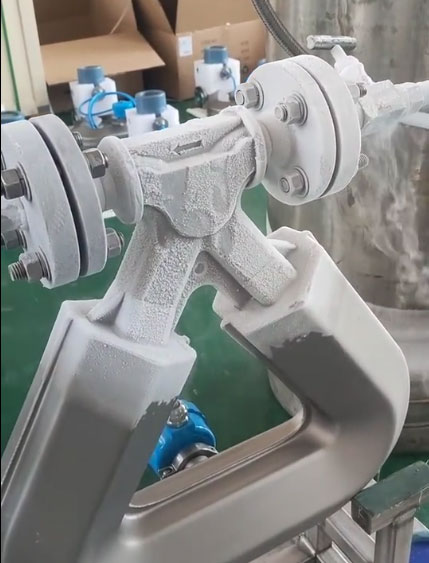

Криогенді LOX ағынын өлшеу

Сұйық оттегі өте төмен температура (шамамен -183 градус C) және оңай газдану сипаттамаларына ие. Дәстүрлі ағын өлшегіштер өте төмен температураға төтеп бере алмайды және арнайы Coriolis ағын өлшегіштерін пайдалануды қажет етеді. Бұл типтегі ағын өлшегіштер температураның, қысымның және тығыздықтың өзгеруіне әсер етпейтін және өте төмен температуралы ортада тұрақты жұмыс істей алатын массалық ағынды өлшеу принципін қолданады. Төмен температурадағы сынғыш жарылуды болдырмау үшін материал ретінде төмен температураға төзімді тот баспайтын болат қорытпасын таңдау керек; Өлшеуге сұйық оттегінің булануының әсерін болдырмау үшін құрылымдық дизайн жақсы оқшаулау өнімділігіне ие болуы керек;

Сонымен қатар, майсыз тазалау стандарттарына сай болу, қауіпсіздік қауіптерін жою және сұйық оттегі ағынын бақылау үшін сұйық оттегіні сақтау, тасымалдау, химия, аэроғарыш және басқа да салаларда кеңінен қолданылуы қажет.

Оттегі ағынын өлшегішті таңдағанда қандай техникалық параметрлерді тексеру керек?

Негізгі функциялардан басқа, таңдау келесі параметрлерді тексеруге бағытталуы керек:

• Өлшеу диапазоны нақты пайдаланылған ағын диапазонын қамтуы керек, пайдаланушылар silverinstruments.com инженерлеріне тиісті O2 ағын датчигінің өлшемін өлшеу үшін минималды ағынды, қалыпты ағынды және максималды ағынды қамтамасыз етуі керек, бұл диапазон тым үлкен немесе тым кішкентай болған жағдайда дәлдікке әсер етпеу үшін қажет;
• Дәлдік деңгейі ағын өлшегіш принципі бойынша, диапазон, жұмыс температурасы және қысымы арқылы анықталады, өнеркәсіптік көріністер ± 1,5%-дан ± 2,5%-ға дейін, ал жоғары дәлдік талаптары ± 0,5%-дан ± 1%-ға дейін;
• Жұмыс қысымы мен температурасы нақты жұмыс жағдайларына сәйкес келуі керек. Газ тәрізді оттегін өлшеу үшін жабдықтың қысымға төзімділік диапазонын, ал сұйық оттегін өлшеу үшін төмен температураға төзімділік қабілетін тексеру қажет;
• Басқару жүйелеріне қол жеткізуді жеңілдету үшін шығыс сигналдары үшін 4-20 мА/импульстік немесе HART хаттамасына басымдық беріңіз;
• Қауіпсіздік пен тұрақтылықты қамтамасыз ету үшін материал 316L тот баспайтын болат сияқты оттегімен үйлесімді материалдардан жасалуы керек.
