Сенімді өнеркәсіптік газ шығынын өлшегіштерді таңдауға арналған негізгі түсініктер


Неліктен газ шығынын өлшеу бүгінгі экономикада маңызды

gas flow measurement is anywhere

Газ шығынын өлшеу қазіргі экономиканың барлық дерлік бөлігінің маңызды бөлігі болып табылады. Газдарды дәл өлшеу бірқатар себептерге байланысты өте маңызды, соның ішінде табиғи газды таратудағы шығындарды азайту, химиялық заттарды өңдеуге қауіпсіз екеніне көз жеткізу және өндірісте өнімнің жоғары сапасына көз жеткізу. Бірақ газдардың сұйықтықтардан айырмашылығы, олардың көлемі температура мен қысымның өзгеруіне байланысты көп өзгереді. Бұл дұрыс газ шығын өлшегішін таңдау қауіпсіздікке, тиімділікке және пайдаға үлкен әсер ететін өте маңызды таңдау екенін білдіреді.

Газды пайдаланатын кез келген өнеркәсіптік процесті жақсартудың бірінші қадамы - газ шығынын өлшегіштер туралы және олардың неліктен маңызды екенін білу . Бұл толық нұсқаулық газды өлшеу туралы білуіңіз керек барлық нәрсенің көзі болады. Ол негізгі принциптерді, қолжетімді әртүрлі технологияларды, нақты қолданбалы мәселелерді қалай шешуге болатынын және сіздің қажеттіліктеріңізге ең жақсы газ ағынының құралын қалай таңдау керектігін қамтиды.

Неліктен газ шығынын дәл өлшеу маңызды?

Көптеген өнеркәсіптік тапсырмалар газ ағынының дәл деректеріне байланысты. Ағынды дәл өлшеудің негізгі артықшылықтары:
  • Шығындарды бақылау және энергияны басқару: Газ қысылған ауа жүйелері немесе табиғи газды пайдалану сияқты заттар үшін қымбат құрал болып табылады. Дәл өлшеу ағып кетуді табуға, шығындарды дұрыс бөлуге және қалдықтарды азайту үшін энергияны тиімді пайдалануға көмектеседі.
  • Процесс тиімділігі және өнім сапасы: жануды бақылау, газды араластыру немесе химиялық реакциялар сияқты көптеген процестер оңтайлы өнімділік пен соңғы өнімнің тұрақты сапасын қамтамасыз ету үшін нақты газдардың нақты ағынының жылдамдығына байланысты.
  • Қауіпсіздік: жанғыш немесе улы газдардың ағынын қадағалау қауіпті жағдайлардың орын алуын болдырмау үшін маңызды. Бұған әртүрлі өндірістік қондырғыларда газды бақылау, скрубберді теңгеру және азот теңгерімі кіреді.
  • Қоршаған ортаға сәйкестік: Парниктік газдар шығарындылары туралы заңдар түтін газдары мен басқа да шығарылатын ауаны өлшеп, дұрыс хабарлау керек деп айтады.

Негізгі принцип: нақты және стандартты ағын (көлемдік және масса)

Газ шығынын өлшегіш және газ шығын өлшегіш түрлерінің ең маңызды тұжырымдамасы - өлшеу көлемі мен өлшеу массасының арасындағы айырмашылықты түсіну. Бұл газ шығынын өлшегішті таңдау кезінде ескерілетін 4 фактордың бірі .

Нақты (көлемдік) ағын

Көлемді шығын өлшегіштері есептегіш арқылы өтетін газ мөлшерін ол нақты жұмыс істейтін температура мен қысымда өлшейді (мысалы, ACFM немесе м³/сағ). Мәселе мынада, бұл оқуды салыстыруға болмайды. 1 бар қысымдағы газдың текше метрінде 10 бардағы бір текше метр газға қарағанда әлдеқайда аз молекулалар (массасы аз) болады.

Стандартты ағын (мысалы, Нм3/сағ, SCFM, SCCM)

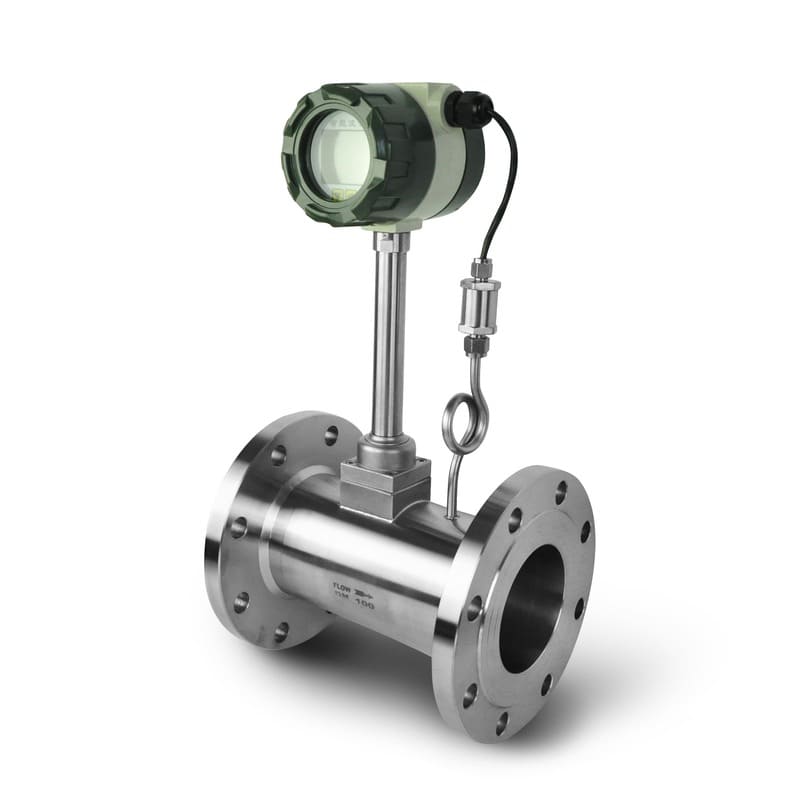

Осыған байланысты газ ағыны әрдайым дерлік стандартты температура мен қысымға (STP немесе NTP) өзгереді. Бұл стандартталған көлемдік ағын жылдамдығы (мысалы, SCFM, SCCM немесе Nm³/сағ) масса бойынша қанша газ ағып жатқанын көрсетеді. Жылулық масса өлшегіштері, температура мен қысым компенсациясы бар турбиналық шығын өлшегіш немесе температура мен қысым өтемі бар құйынды шығын өлшегіш стандартты ағынды өлшеу функциясына ие болуы мүмкін. Олардың көрсеткіштеріне процесс жағдайларының өзгеруі әсер етпейді. Көлемді өлшегіштер де массалық ағынның көрсеткішін бере алады, бірақ оларға қысым мен температура үшін қосымша сенсорлар, сондай-ақ математиканы орындау үшін ағындық компьютер қажет.

Қатысты өнімдер


м³/сағ, Нм³/сағ және Sm³/сағ сияқты ағын бірлігін түрлендіру туралы қосымша ақпарат алу үшін газ шығынының өлшем бірліктеріне арналған түпкілікті нұсқаулықты оқыңыз.

Газ шығынын өлшеуіш технологияларына толық нұсқаулық

Дұрыс технологияны таңдау маңызды. Газ шығынын өлшегіштің көптеген түрлері және газ шығынын өлшеу әдістері бар, олардың әрқайсысының өзіндік артықшылықтары мен кемшіліктері бар.

1. Жылулық массаға арналған шығын өлшегіштері

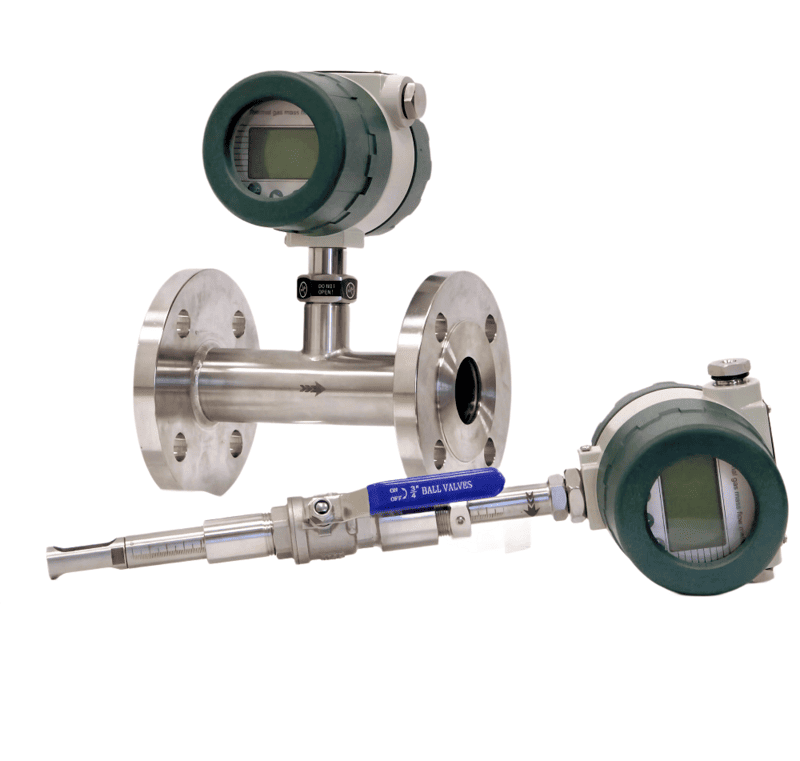

thermal mass flow meter for gas

Әртүрлі типтегі газдардың тікелей массалық шығынын өлшеуге арналған салалық стандарт жылулық масса шығынын өлшегіштер болып табылады.

2. Газға арналған Corioli массалық шығын өлшегіштері

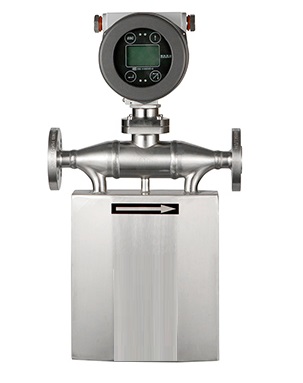

gas mss flow meter Coriolis type
Кориолис өлшегіші ең дәл нәтижелер алу үшін және құнды немесе өлшеуге қиын газдарды өлшеу үшін жиі жақсы таңдау болып табылады.
  • Принцип: Дірілдейтін түтіктер арқылы қозғалған кезде сұйықтықтың бұралу күшін (Кориолис эффектісі) сезу арқылы массаның ағынын тікелей өлшейді.
  • Артықшылықтары: Ең дәл, масса ағынын тікелей өлшейді, газ құрамына әсер етпейді, жоғары қысымды газды өлшеуге өте қолайлы.
  • Кемшіліктері: Бастапқыда олар ең қымбатқа түседі және термометрлерге қарағанда қысымның төмендеуіне ие болуы мүмкін, сонымен қатар төмен қысымды немесе төмен тығыздықты газды өлшеу үшін жақсы емес.
  • Ең қолайлысы: Coriolis газ шығынын өлшегіші табиғи газ және CNG сияқты газдарды сақтауға және хлор сияқты күрделі, улы газдарды қауіпсіз өлшеуге өте ыңғайлы. Бұл сонымен қатар азот пен гелий ағынын өлшеу қолданбаларында жетекші таңдау болып табылады.

3. Газға арналған құйынды шығын өлшегіштері

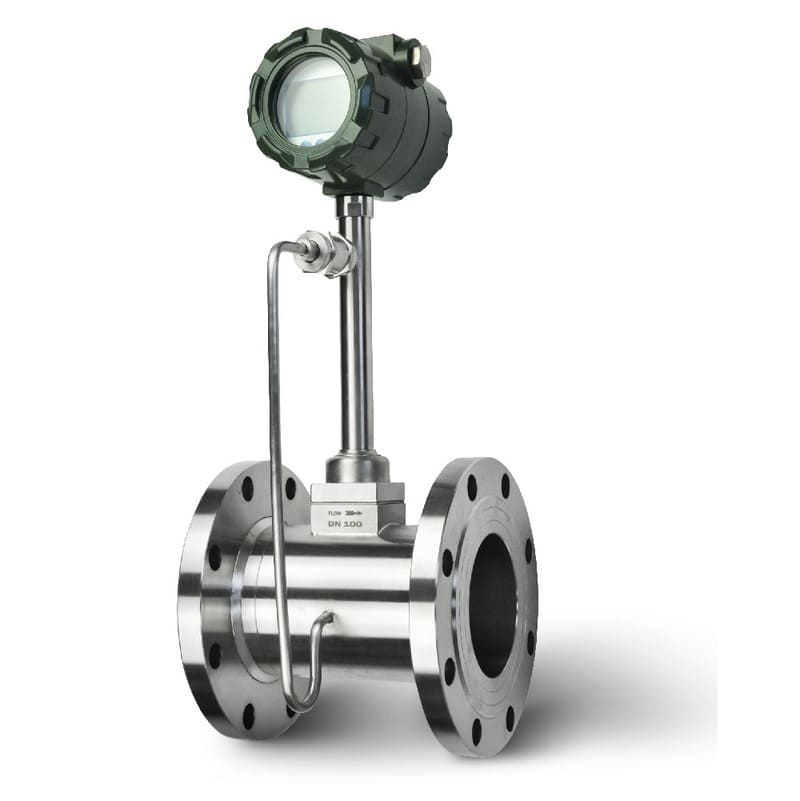

vortex gas flow meter

Құйынды шығын өлшегіштері өте берік және жан-жақты, бұл оларды жалпы мақсаттағы газ және буды өлшеу үшін танымал таңдау жасайды.
  • Принцип: Ағын жолындағы блеф денесі газдың жылдамдығына тікелей байланысты жылдамдықпен құйындылар (құйындылар) жасайды.
  • Артықшылықтары: оның қозғалатын бөліктері жоқ, ол өте берік, ол жоғары температура мен қысымды жақсы ұстай алады және газдардың кең ауқымын өлшей алады. Құйынды газ шығынын өлшегіш - бұл құйынды газ шығынын өлшегіштің көптеген артықшылықтарына байланысты зауыттың сүйіктісі.
  • Кемшіліктері: жұмыс істеу үшін ағынның минималды жылдамдығы және ұзақ, түзу құбырлар қажет, газ ағынының аз мөлшерін өлшеуге жарамайды.
  • Ең дұрысы: Утилита құйынды ауа шығынын өлшегіш немесе буды және басқа технологиялық газдарды өлшеу сияқты пайдаланады, мұнда дәлдік маңызды емес.

4. Газ турбиналық шығын өлшегіштері

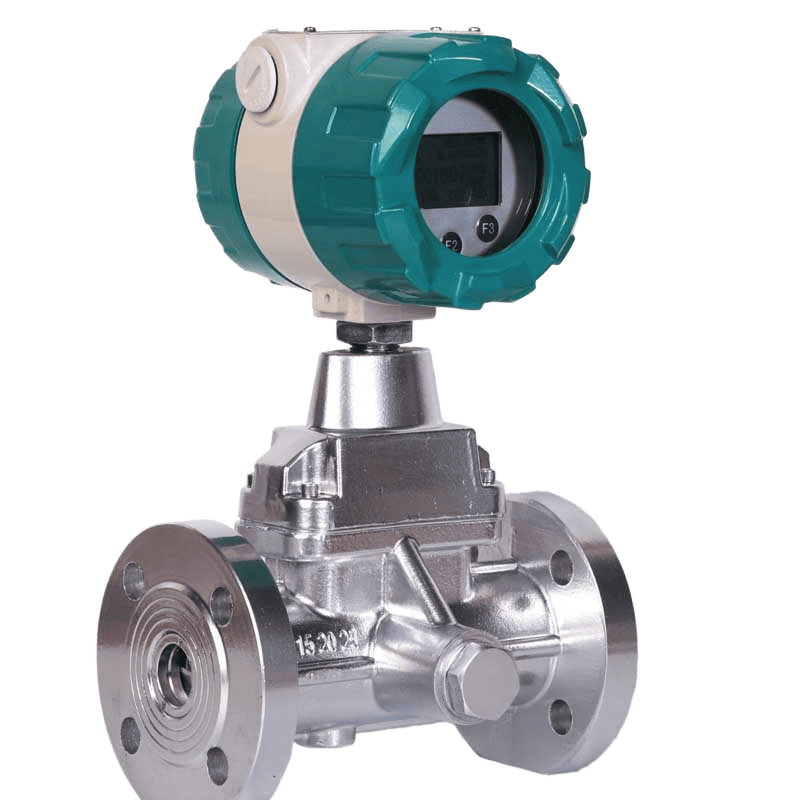

gas turbine flow meter

Турбиналық есептегіштер табиғи газды жоғары дәлдікпен сақтауға арналған дәстүрлі таңдау болып табылады. Жалпы шолу үшін газ турбиналық шығын өлшегіштері туралы бірдеңе білу пайдалы.
  • Принцип: Газ ағыны көп жүзді роторды (турбинаны) айналдырады. Айналу жылдамдығы газдың жылдамдығына пропорционал.
  • Артықшылықтары: Жоғары дәлдік және қайталану мүмкіндігі, жақсы түсінілген технология, көбінесе газды есептеу үшін шарттық стандарттар талап етеді.
  • Кемшіліктері: Қозғалмалы бөлшектер техникалық қызмет көрсетуді қажет етеді, лас немесе дымқыл газбен зақымдалуы мүмкін және өтелмесе, өнімділікке қысым/температура өзгерістері әсер етеді.

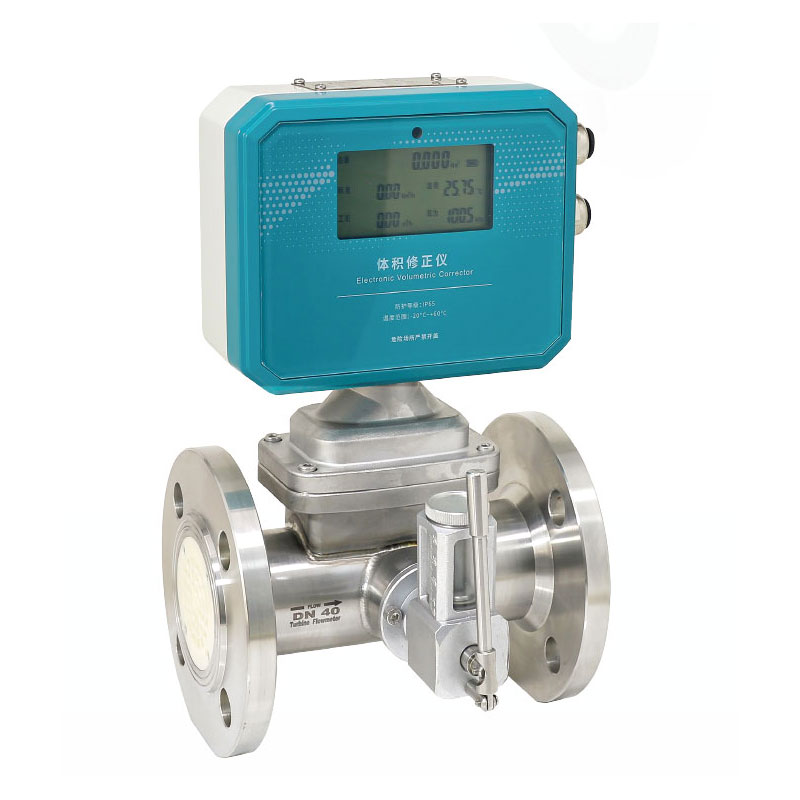

  • Ең жақсысы: таза, құрғақ табиғи газды сақтау. Арнайы үлгілерді температура мен қысымды түзететін SGW-D сериялы газ турбиналы шығын өлшегішін қараңыз.

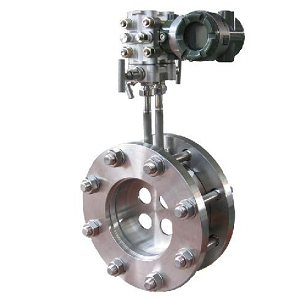

5. Дифференциалды қысымға арналған шығын өлшегіштері (ҚҚ)



DP есептегіштері өте қатал жағдайларда жақсы жұмыс істейтін сыналған және шынайы әдіс болып табылады.

  • Принцип: саңылау тақтасы немесе аннубар сияқты бітелу қысымның төмендеуіне әкеледі. Таратқыш бұл құлдырауды өлшейді және оны ағын жылдамдығымен салыстырады.
  • Артықшылықтары: Ол өте жоғары температура мен қысымды көтере алады, кез келген газбен жұмыс істейді және өте үлкен құбырлар үшін жақсы.
  • Кемшіліктері: дәлдігі аз, бұрылу коэффициенті шектеулі және бұл желідегі қысымның тұрақты төмендеуіне әкеледі.
  • Ең қолайлысы: дымқыл биогаз немесе өңделмеген түтін газы сияқты лас немесе жету қиын газ ағындарын, көбінесе үлкен арналарда өлшеу.

6. Газға арналған металл құбырлар ротаметрі (айнымалы аумақ)

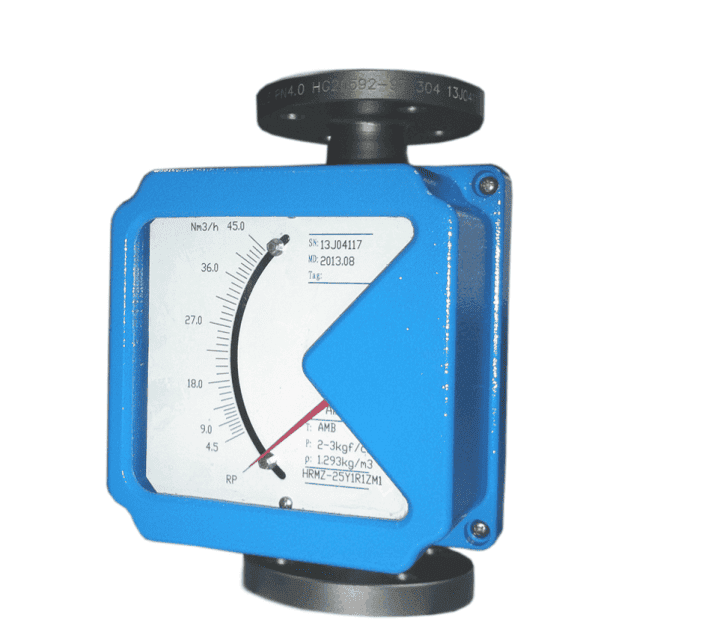

Metal Tubes Rotameter for Gas

Егер сізге газ шығынының қарапайым, жергілікті көрсеткіші қажет болса және электрондық сигнал қажет болмаса (мысалы, 4-20 мА ), ротаметр жақсы таңдау болады. Дегенмен, silverinstruments.com таратқыштары бар ротаметрді де әзірлейді.

Идеясы конустық түтік арқылы жоғары қозғалатын газ қалтқыны көтереді. Қалтқы биіктігі ағын жылдамдығымен бірдей.
  • Артықшылықтары: пайдалану оңай, сыртқы күш қажет емес және барлық металдан жасалған, сондықтан ол берік.
  • Кемшіліктері: дәлдігі азырақ және тек жергілікті ағын жылдамдығы туралы ақпаратты көрсетеді (таратқыш қосылмаған болса), өндіру үшін газдың бекітілген температурасы мен қысым мәні қажет.
  • Ең қолайлысы: газ қолданбаларын тазарту, жабдықтың сырғанауын жергілікті бақылау және газ ағынының ротаметрі арқылы жалпы газ ағынын көрсету.

7. Ультрадыбыстық газ шығынын өлшегіштер

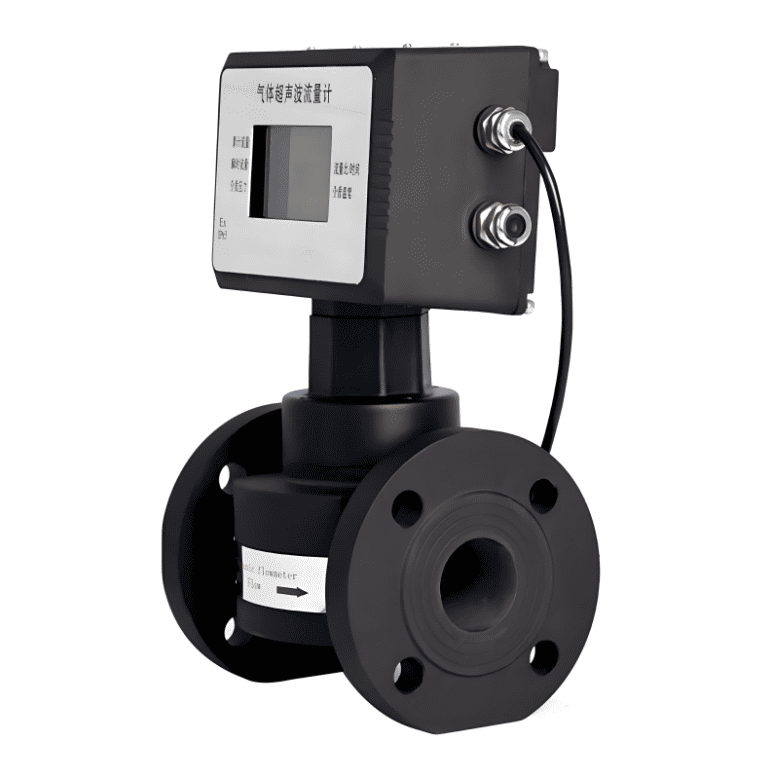

Ultrasonic gas flow meters

Ультрадыбыстық газ шығын өлшегіштері заттарды өлшеудің жоғары технологиялық тәсілі болып табылады, әсіресе үлкен құбырларда.
  • Ол қалай жұмыс істейді: Ол ультрадыбыстық импульстің газ ағынымен және оған қарсы қозғалуына қанша уақыт кететінін өлшейді. Уақыт айырмашылығына қарап, газдың жылдамдығын анықтауға болады.
  • Артықшылықтары: бітелу немесе қысымның төмендеуі жоқ, өте дәл болуы мүмкін және үлкен құбырлармен жақсы жұмыс істейді.
  • Жаман тұстары: Ол көп тұрады және газдағы кір мен ылғалға сезімтал.
  • Ең жақсысы: Үлкен диаметрлі табиғи газ құбырларын сақтау.

Газды өлшеудегі нақты есептердің шешімін табу

Коррозиялық газ шығынын өлшеу

Ылғалды хлор , күкіртті сутегі (H₂S) немесе озон сияқты коррозиялық газдарды өлшеу үшін дұрыс материалдарды өте мұқият таңдау керек. Тот баспайтын болаттан жасалған 316L немесе Hastelloy сенсоры бар термиялық масса ағыны өлшегіші жалпы таңдау болып табылады. Сонымен қатар, Coriolis шығын өлшегіштері 316L тот баспайтын болат, тантал, титан және Хастеллой сияқты суланған материалдарда қол жетімді, бұл оларды коррозиялық газдарды өлшеуге жарамды етеді. Дегенмен, олардың құны салыстырмалы түрде жоғары.

Жоғары және төмен қысым

Стандартты қолданбалар жиі төмен қысымда болады, бірақ сығымдалған табиғи газды (CNG) тарату немесе сутегін тасымалдау сияқты кейбір процестер өте жоғары қысымды қамтиды. Мұндай жағдайларда есептегіштің механикалық құрылымы мен қысым көрсеткіші өте маңызды. Жоғары қысымды газ шығынын өлшеу үшін біз Coriolis шығын өлшегіштерін, құйынды шығын өлшегіштерін немесе металл түтік ротаметрлерін жиі таңдаймыз.

Үлкен арналар және төмен ағындар газ

Үлкен құбырлардағы немесе құбырлардағы газ шығынын өлшеу үшін кірістіру газ шығын өлшегіші көбінесе ең практикалық және үнемді шешім болып табылады. Керісінше, ҒЗТКЖ-да қолданылатын зертханалық газ шығын өлшегіші үшін мл/мин шығын бірліктері сияқты минуттық шамаларды дәл өлшеу үшін мамандандырылған төмен ағынды газ шығынын өлшегіш қажет.

Кірістіру шығыны өлшегіш-жылулық масса шығынын өлшегіш

Орнату: Compact VS. Қашықтан

Көптеген технологиялар ықшам, барлығы бір құрылғы ретінде қол жетімді. Дегенмен, жоғары температура қолданбалары немесе жету қиын жерлер үшін бөлек сенсоры мен таратқышы бар қашықтан оқылатын газ есептегіші тамаша конфигурация болып табылады.

Өнеркәсіптегі газ шығынын өлшегіштерді қолдану

Кез келген дерлік бизнес дұрыс электронды газ шығынын өлшегішке қатысты мәселелерді шеше алады.

Табиғи газ және отын газдары

Бұл ұңғыма сағасынан бастап соңғы пайдаланушыға дейінгі ең үлкен қолданба. Турбиналық және Coriois есептегіштері сияқты табиғи газ шығынын өлшегіштердің арнайы түрлері сақтауды беру үшін пайдаланылады, ал термиялық масса есептегіштері қосалқы есепке алу үшін өте қолайлы. Coriolis есептегіштері CNG және LPG газын өлшеуге арналған ең жақсы таңдау болып табылады. Біз әртүрлі өлшемдерді, 2 дюймдік табиғи газ есептегішін , 6 дюймдік газ турбинасын, 8 дюймдік газ турбиналы шығын өлшегішін , 12 дюймді және т.б. қамтамасыз етеміз.

Өнеркәсіптік және арнайы мақсаттағы газдар

Өндіріс процестері азот, аргон және көмірқышқыл газы сияқты өнеркәсіптік газдарды дәл өлшеуге негізделген. Бұл аргон газының ағынын бақылау сияқты газ шығынын өлшеудегі жылу шығынын өлшегіш қолданбалар үшін ортақ аймақ.

Қысылған ауаны бақылау

Сығылған ауаны пайдалану көп ақшаны қажет етеді. Жылулық масса шығынын өлшегіштер - қанша энергия жұмсалатынын қадағалаудың, ағып кетуді табудың және ғимараттағы шығындарды бөлудің ең жақсы жолы.

Биогаз және қоршаған орта

Қоршаған ортаны қорғау ережелерін сақтау үшін алау газы мен түтін газын өлшеу қажет. Бұл үшін жылулық масса өлшегіштері өте қолайлы. Олар сонымен қатар биогаз шығынын өлшегіш қолданбалардағы еріткіштердің шығысын өлшеуге арналған стандарт болып табылады.


Газ шығынын өлшегіштерге арналған RFQ

1️⃣ Газ шығынын есептегіштердің қандай түрлері бар?
Жауап: Жалпы түрлеріне термиялық масса шығын өлшегіштері, Кориолис масса шығын өлшегіштері, құйынды ағын өлшегіштер, айнымалы аймақ (ротаметр) және дифференциалды қысым шығын өлшегіштері жатады. Таңдау газ түріне, ағынның диапазонына, қысымға, температураға және қажетті дәлдікке байланысты.

2️⃣ Қолданбам үшін дұрыс газ шығын өлшегішін қалай таңдауға болады?
Жауап: Газ құрамы, шығын диапазоны, қысым, температура, құбыр өлшемі және орнату орны сияқты параметрлерді де бюджетіңізді ескеру қажет. Газ таза және құрғақ болса, термиялық масса шығынын өлшегіш қолайлы. Жоғары қысымды немесе аралас газдар үшін Coriolis немесе құйынды шығын өлшегіштері жақсы таңдау болып табылады.

3️⃣ Газ шығынын өлшегіш әртүрлі газдарды өлшей ала ма?
Жауап:Кориолис немесе термиялық масса шығын өлшегіштері сияқты кейбір шығын өлшегіштері бірнеше газды өлшей алады, бірақ жылулық масса шығынын өлшегіш үшін газ түрін өзгерткен кезде газ таратқыштарында кейбір параметрлер қажет.

4️⃣ Газ массасы шығынын өлшегіш пен көлемдік шығын өлшегіштің айырмашылығы неде?
Жауап: Массалық шығын өлшегіш температура мен қысымға тәуелсіз массалық шығынды (мысалы, кг/сағ, Нм³/сағ) тікелей өлшейді. Көлемді шығын өлшегіш қысым мен температураға байланысты өзгеретін нақты көлемді (мысалы, м³/сағ) өлшейді. Толығырақ ақпаратты жоғарыдан тексеруге болады: Негізгі қағида: нақты және стандартты ағын (көлемдік және масса).

5️⃣ Газ шығынын өлшегішті коррозиялық газдар үшін қолдануға бола ма?
Жауап: Иә, егер суланған материалдар үйлесімді болса. Кориолис шығын өлшегіштері коррозиялық газдарға жарамды 316L баспайтын болаттан, Hastelloy, титан немесе танталдан жасалуы мүмкін. немесе PTFE төсемі бар металл түтік шығын өлшегіші де коррозиялық газды өлшей алады.

6️⃣ Газ шығынын өлшегішті орнату үшін қажетті түзу құбыр ұзындығы қандай?
Жауап: Түріне байланысты. Мысалы, құйынды және дифференциалды қысымды өлшегіштерге 10D жоғары ағын және 5D төмен тікелей жүгіріс қажет. Кориолис метрлері әдетте ең аз түзу ұзындықты қажет етеді.

7️⃣ Газ шығынын өлшегіш қаншалықты дәл?
Жауап:
Дәлдік түріне қарай өзгереді:
Кориолис: ±0,5%
Жылулық масса: оқудың ±1–2%
Құйын: ±1%
Айнымалы аумақ: ±2–5%

8️⃣ Газ шығын бірліктерін м³/сағ және Нм³/сағ арасындағы қалай түрлендіруге болады?
Жауап: Формуланы қолданыңыз:

Бұл температура мен қысымның айырмашылығын өтейді.

Газ шығынын өлшегіш өте төмен ағынды реттей ала ма?
Жауап: Иә. Жылулық массалық шығын өлшегіштері және Coriolis шығын өлшегіштері зертханалық немесе газды мөлшерлеу қолданбалары сияқты шағын немесе микро ағын жылдамдықтары үшін өте қолайлы.

Қорытынды: Газды өлшеуде серіктесті таңдау

Қол жетімді көптеген түрлердің ішінен дұрыс сандық газ шығын өлшегішін таңдау - бұл сіздің қолданбаңыз бен бюджетіңізді мұқият талдауға байланысты маңызды инженерлік шешім. Турбиналық есептегіш табиғи газды сақтау үшін өте қолайлы болуы мүмкін, ал термиялық масса өлшегіш сығылған ауаны бақылау үшін ең жақсы таңдау болып табылады. Газдардың ең кең диапазонында ең жоғары дәлдік үшін Coriolis есептегішінің теңдесі жоқ. Газ шығын өлшегішін таңдамас бұрын ескеру қажет 5 нәрсе туралы оқу арқылы көбірек білуге болады.
Silver Automation Instruments компаниясында біз газ шығынын өлшеуге арналған толық шешімдерді ұсынуға маманданамыз. Біздің тәжірибелі инженерлер сіздің процесті талдап, қолданбаңыздың бірегей қиындықтарына бейімделген сенімді, сенімді және дәл құралды ұсына алады. Газ шығын өлшегіштерінің бағасын шолу немесе егжей-тегжейлі кеңес алу үшін бүгін біздің командаға хабарласыңыз.
