Өнеркәсіптік өңдеу және энергияны басқару әлемінде газ ағынын дәл өлшеу маңызды болып табылады. Газ шығын өлшегішін көрсету немесе пайдалану кезінде сіз көлемдік шығынның үш ортақ бірлігін кездестіресіз: м³/сағ, Нм³/сағ және См³/сағ. Олар ұқсас көрінгенімен, олар түбегейлі әртүрлі ұғымдарды білдіреді. Оларды шатастыру процесті бақылауда, шығындарды есепке алуда және қауіпсіздік ережелерін сақтауда елеулі қателіктерге әкелуі мүмкін.
Сонымен, айырмашылығы неде және ол неге соншалықты маңызды?
Бұл нұсқаулық тұжырымдаманы интуитивті ету үшін анық ұқсастықты пайдалана отырып, бұл бірліктерді ең қарапайым терминдермен бөледі. Соңында сіз әрбір құрылғының нені білдіретінін және оны қашан пайдалану керектігін түсініп, газ ағыны құралдарын сенімді түрде таңдап, басқара алатын боласыз.
Негізгі мәселе: Неліктен газ көлемі «жылжымалы нысана» болып табылады
Бірліктерді анықтамас бұрын, біз физиканың негізгі принципін түсінуіміз керек:
газдың көлемі тұрақты қасиет емес . Ол температура мен қысымның өзгеруіне байланысты күрт өзгереді.

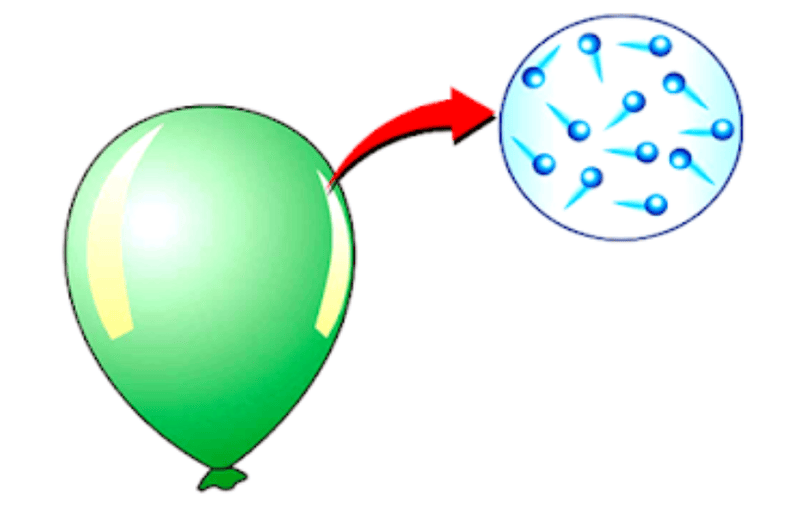

Сізде қарапайым мерекелік шар бар деп елестетіп көріңіз.
- Егер сіз шарды жылы бөлмеден ашық ауадағы салқын жерге апарсаңыз, ол кішірейеді.
- Егер сіз сол суық шарды жылы бөлмеге қайта алсаңыз, ол кеңейеді.
- Егер сіз шарды қыссаңыз (қысымын арттырыңыз), оның көлемі азаяды.
Шардың ішіндегі ауа мөлшері — ауа молекулаларының саны (яғни массасы) ешқашан өзгерген жоқ. Дегенмен, оның көлемі қоршаған ортаға байланысты үнемі қозғалатын нысана болды.
Өнеркәсіптік құбыр арқылы өтетін газ дәл осылай әрекет етеді. Ол жиі ыстық және қысымда болады. Оның температурасы мен қысымына сілтеме жасамай оның көлемін жай ғана айту толық емес және жиі жаңылыстыратын ақпарат болып табылады. Бұл стандартталған бірліктерді шешу үшін құрылған мәселе.
Әрбір бірліктің нақты анықтамасы
Үш жалпы газ ағынының бірлігінің әрқайсысын түсіну үшін әуе шарының ұқсастығын қолданайық.

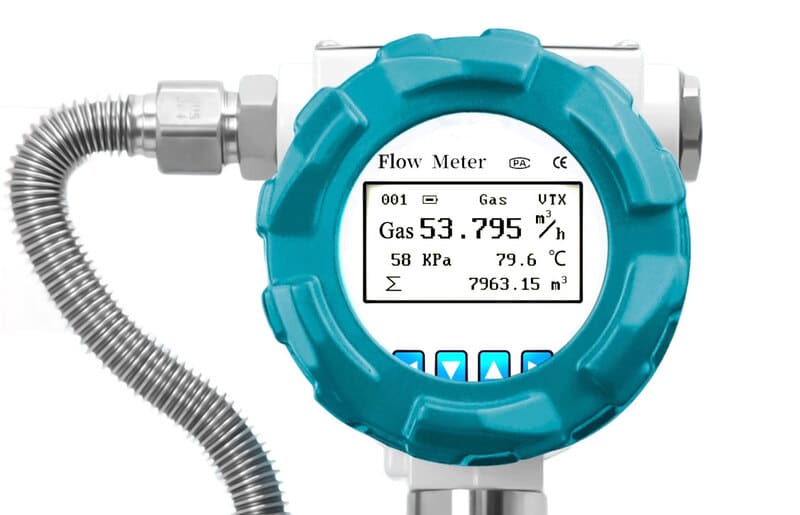

м³/сағ (нақты текше метр/сағат) – «Сіз көрген нәрсе»
- Анықтама: м³/сағ, көбінесе Am³/сағ (мұндағы "A" "Нақты" дегенді білдіреді) ретінде жазылады, кернеудегі процесс жағдайында есептегіш арқылы өтетін газдың нақты көлемін білдіреді. Бұл құбыр ішіндегі газ көлемін дәл сол сәтте, нақты жұмыс температурасы мен қысымында тікелей өлшеу.
- B alloon Аналогиясы: м³/сағ дәл қазір, ол қолданылып жатқан ыстық, қысымды зауыттың ішінде шардың өлшемін өлшеу сияқты. Бұл газдың сол сәтте алатын нақты физикалық көлемі.
- Маңыздылығы мен шектеулері: «Не көрсең, соны аласың» өлшемі. Ол құбырдағы көлемді дәл сипаттағанымен, газ мөлшерін салыстыру үшін пайдалы емес. Мысалы, 7 бар қысымдағы 100 м³/сағ сығылған ауада атмосфералық қысымдағы 100 м³/сағ ауадан сегіз есе көп ауа молекулалары (массасы) болады. Сондықтан, м³/сағ есеп айырысу немесе тиімділікті есептеу үшін пайдалану, сондай-ақ тірі температура мен қысымды көрсетпестен сенімсіз.
Нм³/сағ (Сағатына қалыпты текше метр) – «Еуропалық стандарт»

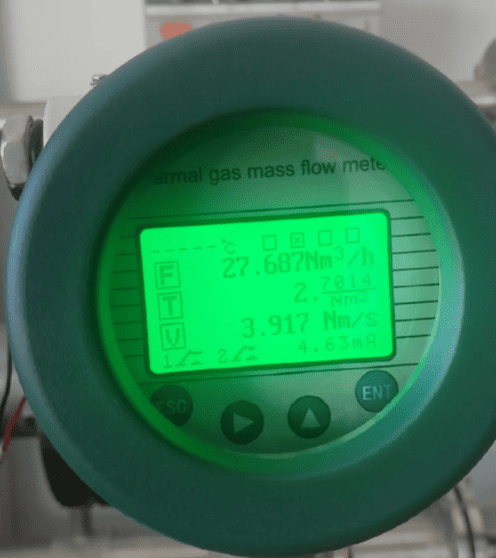

Нм3/сағ шығын өлшегіш
- Анықтама: Нм³/сағ қалыпты текше метр/сағ дегенді білдіреді. Бұл құбырдағы нақты көлемді өлшеу емес; бұл газдың мөлшерін (массасын) стандартталған өлшеу. Ол: «Егер мен құбырымнан ағып жатқан газды алып, оны жалпыға бірдей келісілген «Қалыпты» шарттарға әкелсем, ол қандай көлемді алады?» деген сұраққа жауап береді.
- Бұл " Қалыпты шарттар " халықаралық деңгейде DIN 1343 және ISO 2533 сияқты стандарттармен анықталады:
oТемпература: 20°C
oҚысым: 1,01325 бар абсолютті (1 атмосфера) - Әуе шарының аналогиясы: Нм³/сағ ыстық, қысымды шарды зауыт қабатынан алып, оны 20°C және теңіз деңгейіндегі стандартты қысымдағы арнайы анықтамалық бөлмеге салып, содан кейін оның өлшемін өлшеу сияқты. Зауытта оның көлемі қандай болса да, егер оның құрамында ауа молекулаларының мөлшері бірдей болса, оның осы суық, стандартты бөлмедегі өлшемі әрқашан бірдей болады.
- Маңыздылығы мен мәні: Нм³/сағ – көлем ретінде көрсетілген газдың массасының өлшемі. Ол бекітілген, әмбебап базаны пайдаланатындықтан, ол әділ және дәл салыстыруға мүмкіндік береді. Бұл Еуропадағы және әлемнің көптеген басқа бөліктеріндегі көптеген ғылыми және өнеркәсіптік газды өлшеуге арналған стандартты бірлік.
Sm³/сағ (Сағатына стандартты текше метр) – «Американдық және өнеркәсіптік стандарт»
- Анықтама : Sm³/h стандартты текше метр/сағ дегенді білдіреді. Тұжырымдама бойынша ол Нм³/сағ-пен бірдей - бұл газ мөлшерінің (массасының) стандартталған өлшемі.
- Жалғыз айырмашылық: "Стандартты" үшін пайдаланылатын анықтамалық шарттар "Қалыпты" күйден ерекшеленеді. Өкінішке орай, «Стандартты шарттар» үшін бірыңғай әмбебап анықтама жоқ, бірақ ең көп таралғандардың бірі, әсіресе Америка Құрама Штаттарында және мұнай-газ өнеркәсібінде:
oТемпература: 15,6°C (60°F) немесе кейде 15°C
oҚысым: 1,01325 бар абсолютті (1 атмосфера) - Әуе шарының ұқсастығы: Sm³/сағ. шарды басқа стандартты бөлмеге апару сияқты, бұл 15,6°C сияқты кең таралған қоршаған орта температурасына орнатылған. Бұл бөлме 0 ° C «Қалыпты» бөлмеден жылырақ болғандықтан, бірдей шар (ауаның бірдей массасы бар) аздап кеңейеді. Демек, 100 Sm³/сағ деп өлшенген газ мөлшері шамамен 94,5 Нм³/сағ өлшенген сол газдың массасымен бірдей.
- Маңыздылығы мен мәні: Нм³/сағ сияқты, Sm³/сағ да есеп айырысу, процесті басқару және тиімділікті есептеу үшін сенімді бірлік болып табылады. «Стандарт» терминін көргенде қандай температура мен қысымның негізі қолданылып жатқанын әрқашан білу маңызды.
Ағын өлшегіштері бұл қондырғыларды қалай өңдейді
Бұл бірліктерді түсіну дұрыс шығын өлшегіш технологиясын таңдаудың кілті болып табылады.

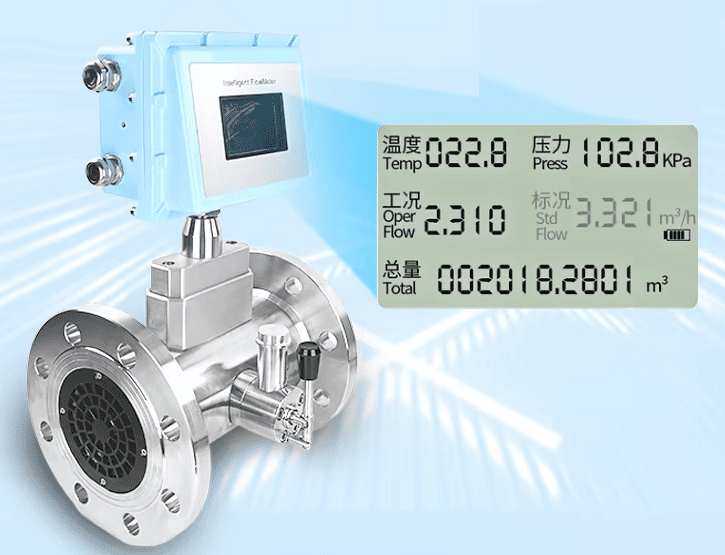

Кірістірілген температура мен қысым датчигі және Нм3/сағ есептеу үшін шығын компьютері бар газ турбиналық шығын өлшегіш
- Көлемді өлшеуіштер (мысалы, құйынды, турбиналық, сопақ тісті доңғалақ, ротаметр): Бұл құралдар газдың өту кезіндегі нақты жылдамдығын немесе көлемін өлшейді, яғни м³/сағ көрсеткіш. Пайдалы, стандартталған көрсеткішті (Нм³/сағ немесе См³/сағ) қамтамасыз ету үшін оларды бөлек қысым мен температура таратқыштарымен және ағындық компьютермен жұптастыру керек. Ағындық компьютер барлық үш құралдан тірі деректерді алады және нақты көлемді стандартты көлемге түрлендіру үшін үздіксіз есептеуді орындайды. Silverinstruments.com сайтындағы газ турбинасы мен құйынды шығын өлшегіштері стандартталған ағын жылдамдығын нақты уақытта есептеуге арналған біріктірілген бағдарламалық қамтамасыз етумен бірге кірістірілген температура мен қысым сенсорларын ұсынады. Бір есептегіш бірнеше параметрлерді қамтамасыз етеді: жұмыс ағыны, стандартталған ағын, температура және қысым.

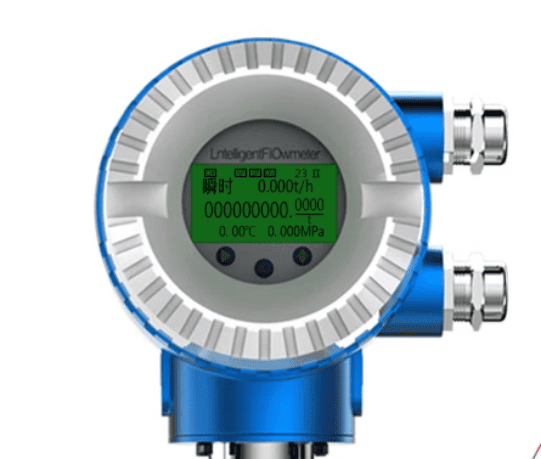

Бу массасының шығынын өлшейтін құйынды шығын өлшегіш
- Массалық шығын өлшегіштері (мысалы, термиялық масса, Кориолис): Бұл құралдар мәселенің тікелей шешімі болып табылады. Олар газдың массалық шығынын (мысалы, кг/сағ) тікелей өлшейді. Нм³/сағ және См³/сағ да массаның көрінісі болғандықтан, бұл есептегіштер сыртқы компенсацияны қажет етпей-ақ массалық көрсеткішті қажетті стандартталған көлемдік бірлікке (Нм³/сағ немесе Sm³/сағ) дәл және лезде түрлендіру үшін өздерінің кірістірілген микропроцессорларын пайдалана алады. Құйынды шығын өлшегіштері әдетте интегралды калькулятор арқылы температура мен қысымды өлшеу арқылы бу массасының шығынын анықтау мүмкіндігімен жабдықталған.
Жылдам салыстыру кестесі
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
Нақты және стандартты газ ағынының қондырғыларының арасындағы айырмашылықты түсіну кез келген инженер немесе техник үшін маңызды. Қысқасын айтқанда:
- м³/сағ құбырдағы газ көлемі дәл қазір қандай болатынын көрсетеді.
- Нм³/сағ және Sm³/сағ салыстыру және есептеу үшін тұрақты негізді қамтамасыз ететін сізде қанша газ бар екенін көрсетеді.
Есепшотты, жануды бақылауды немесе тиімділік туралы есеп беруді қамтитын кез келген қолданба үшін әрқашан стандартталған бірліктерге сеніңіз. Осы ұғымдарды түсіну арқылы сіз дұрыс газ шығын өлшегішін таңдай аласыз және өлшемдеріңіз әрқашан дәл, салыстырмалы және мағыналы болуын қамтамасыз ете аласыз.
М³/сағ Нм³/сағ немесе См³/сағ қалай түрлендіруге болады
Газ сығымдалады, сондықтан оның көлемі температура мен қысымға қатты тәуелді. Бұл газдың бірдей мөлшері әртүрлі жағдайларда өлшенген жағдайда өте әртүрлі көлемдік ағын көрсеткіштеріне ие болуы мүмкін дегенді білдіреді. Сондықтан инженерлер көбінесе сағатына нақты текше метрді (м³/сағ) және нормаланған немесе стандартты текше метрді (Нм³/сағ немесе См³/сағ) ажыратады.
Түрлендіру формуласы
Нақты газ ағынын стандартты шарттарға түрлендірудің жалпы формуласы идеал газ заңына негізделген:
Қайда:
- QN = стандартты немесе нормаланған жағдайларда ағын жылдамдығы (Нм³/сағ немесе См³/сағ)
- QA = жұмыс жағдайындағы нақты ағын жылдамдығы (м³/сағ)
- PA = жұмыс жағдайындағы абсолютті қысым (бар немесе кПа)
- PN = стандартты жағдайдағы абсолютті қысым (мысалы, 1,01325 бар)
- TA = жұмыс жағдайындағы абсолютті температура (Келвин)
- TN = стандартты жағдайдағы абсолютті температура (мысалы, 0 °C үшін 273,15 К)
Мысалы, егер газ 3 бар(г) және 40 °C температурада 50 м³/сағ жылдамдықпен ағып кетсе, алдымен 3 бар(г) қысымды абсолютті қысымға (4 бар абс) түрлендіру керек, содан кейін формуланы Нм³/сағ есептеу үшін қолданыңыз.
Жеңілдетілген жуықтау
Дәл дәлдік маңызды емес көптеген күнделікті өнеркәсіптік жағдайларда техниктер жиі өрескел төте жолды қолданады:
Бұл әдіс температураны елемейді, бірақ жылдам бағалауды қамтамасыз етеді. Мысалы, 5 барда (г) өлшенген 10 м³/сағ шамамен 50 Нм³/сағ деп бағалауға болады.
Жылдам анықтамалық түрлендіру кестесі
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
Бұл кесте жылдам есептеулер үшін қарапайым және практикалық нұсқаулық болып табылады, өрескел тексерулер үшін жарамды, бірақ шот ұсыну немесе сақтауды аудару үшін емес.
Онлайн түрлендіру құралдары
Нақтырақ нәтижелер алу үшін инженерлер Nm³/сағ немесе Sm³/сағ лезде алу үшін қысымды, температураны және ағынды енгізуге болатын онлайн калькуляторларды жиі пайдаланады. Ұсынылған опциялардың бірі: https://airpack.nl/tools/capacity/nm3-hr-actual-m3-hr-conversion/
Бұл құрал өнеркәсіптік қолданбаларда жылдам және дәл түрлендіру үшін кеңінен қолданылады.
Қорытындылай келе, идеалды газ заңы әдісі қысымды және температураны түзету арқылы дәл түрлендіруді қамтамасыз етеді, ал жеңілдетілген көбейту әдісі (м³/сағ × бар) жылдам бағалауды ұсынады. Инженерлік мақсаттарда дәлдікті қамтамасыз ету үшін әрқашан формуланы немесе сенімді онлайн калькуляторды қолданыңыз.
