SCCM Ағын өлшегіші дегеніміз не?

SCCM ағын өлшегіші өте кіші газ немесе ауа ағынын өлшеуге арналған дәл құрал болып табылады, әдетте SCCM (Стандартты куб сантиметр минутына) бірлігінде көрсетіледі, мысалы, 2 sccm, 10 sccm немесе 20 ml/min. «Стандартты» термині ағын жылдамдығы белгілі бір температура және қысым жағдайларына сілтеме жасайтынын білдіреді, көбінесе 0°C және 1 атм, бұл әртүрлі қолданбаларда біркелкі және салыстырмалы оқуларға мүмкіндік береді. Стандартты және нақты газ жағдайлары туралы қосымша ақпарат алу үшін осы мақаланы қараңыз: [m³/сағ vs Nm³/сағ vs Sm³/сағ: Газ ағыны бірліктерінің толық нұсқаулығы].

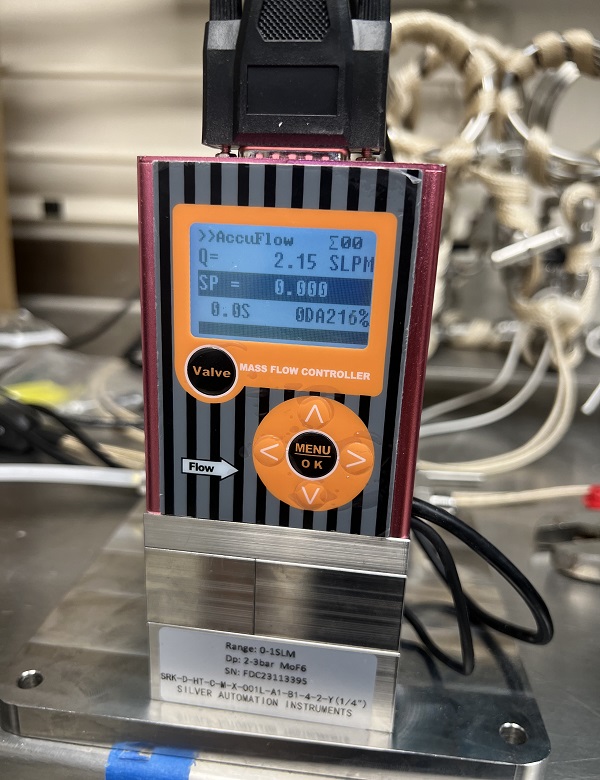

SCCM ағын өлшегіші

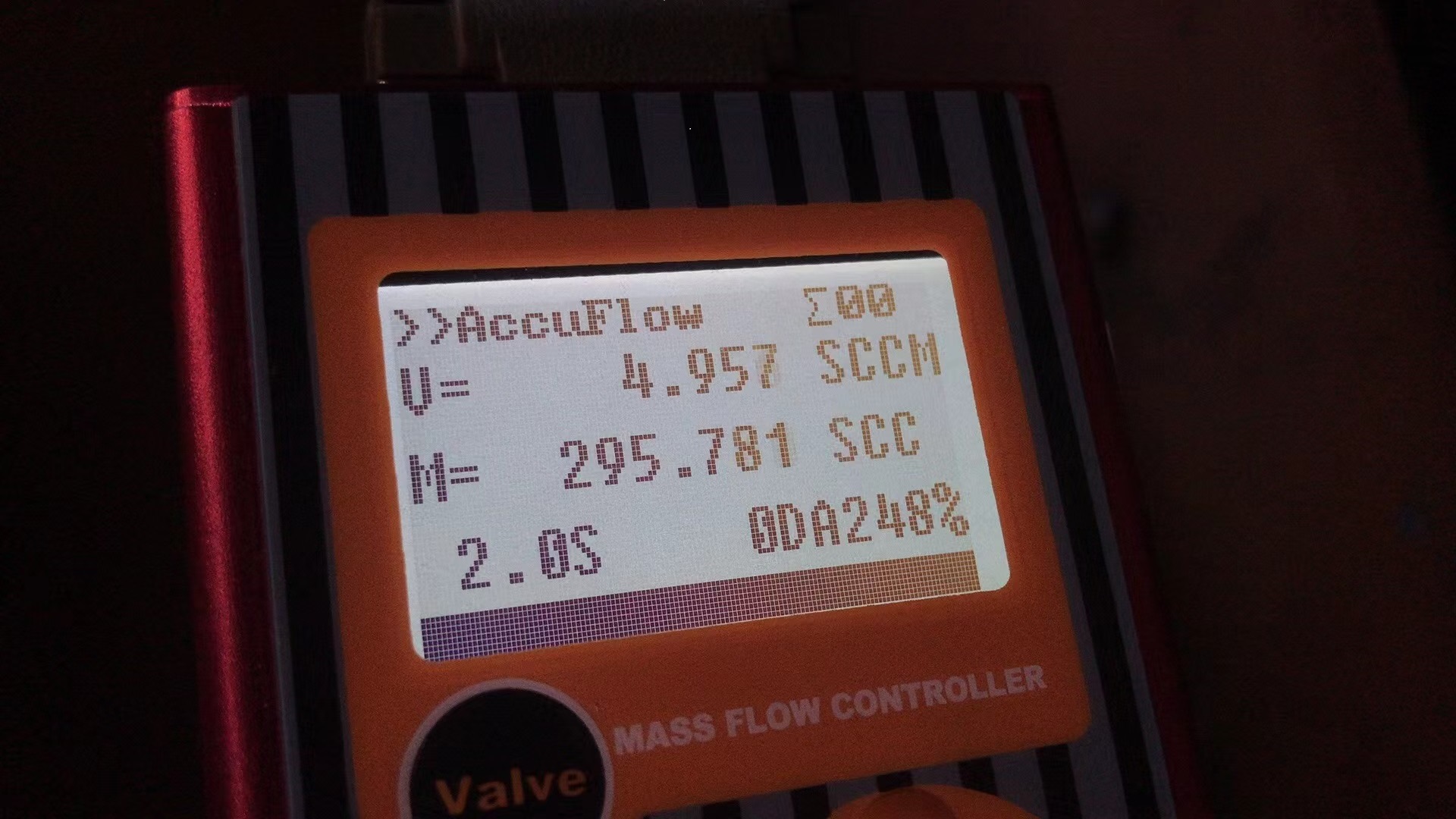

sccm ағын бірлігі микро газ ағын өлшегіші

Қалыпты өнеркәсіптік газ ағыны өлшегіштерінен айырмашылығы, олар үлкен газ көлемін өңдейді (MMscfd, GPM немесе m³/сағ сияқты ағын бірлігімен), SCCM ағын өлшегіштері микро-ағынды өлшеуге арналған. Олар газды дәл басқару маңызды болатын салаларда кеңінен қолданылады — мысалы, жартылай өткізгіш өндіру, зертханалық зерттеулер, медициналық құралдарды өндіру, газдың ағып кетуін анықтау және аналитикалық аспаптар. Газ ағынының ең кіші өзгерісі де осы салаларда процестің сапасы мен өнімнің шығымдылығына айтарлықтай әсер етуі мүмкін.

SCCM ағын өлшеудің маңызы

  • Жоғары технологиялық өндіріс пен зертханалық ортада газ ағынын дәл бақылау процестің қайталанушылығын және сапаны қамтамасыз етеді. Мысалы, жартылай өткізгіштерді өндіруде газдар тізбектерді өңдеу, жұқа қабаттарды қалыңдату және камераларды тазалау үшін қолданылады. Газ ағынының кішкене ауытқуы қабаттың біркелкі болмауына, өңдеудің теңсіздігіне немесе химиялық тепе-теңдіктің бұзылуына әкелуі мүмкін.
  • Сонымен қатар, фармацевтика өндірісі немесе биореакторларды басқаруда тұрақты газ мөлшерін сақтау реакция жағдайларын тұрақты және қауіпсіз етеді. Сондықтан SCCM ағын өлшегіші тек өлшеу құралы емес — бұл дәлдік, қауіпсіздік және тиімділікті сақтауға көмектесетін процесс басқару құралы.
  • SCCM ағын өлшегіштері жабдықты сынау және тығыздауды тексеру үшін кеңінен қолданылады. Өте кіші газ ағындарын дәл өлшей отырып, клапандардағы, құбырлардағы немесе тығыздалған камералардағы ең кішкентай ағып кетуді анықтауға болады. Бұл қабілет фармацевтика, жартылай өткізгіш өндірісі және газды өңдеу жүйелері сияқты салаларда өте маңызды, өйткені анықталмаған ағып кетулер өнімнің сапасын, қауіпсіздігін және операциялық тиімділікті бұзуы мүмкін. Микро-ағындарды дәл өлшеу жабдықтың бүтіндігін сақтауға және кез келген ағып кетуді уақтылы анықтауға мүмкіндік береді.

  • SCCM ағын өлшегіштері ағып кетуді тексереді

SCCM ағын өлшегіштері қалай жұмыс істейді

SCCM ағын өлшегіштері әртүрлі өлшеу принциптеріне негізделуі мүмкін. Ең кең тараған екі түрі — термиялық масса ағын өлшегіші және дифференциалды қысым ағын өлшегіші.

1. Термиялық масса ағын принципі

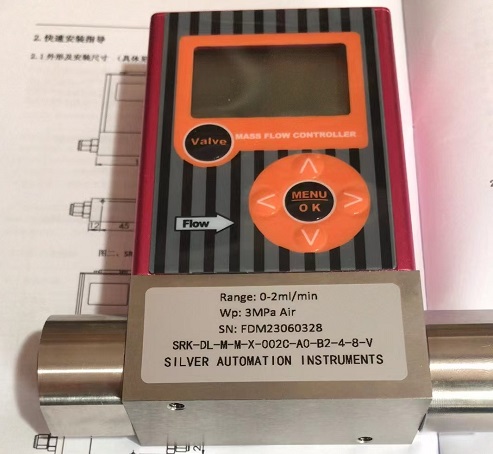

SCCM ағын өлшегіші - термиялық масса
Микро термиялық масса ағын өлшегіші газ ағынын жылу тасымалына негізделген түрде өлшейді. Сенсор ішінде кішкентай қыздырғыш газ ағынының бір бөлігін жылытса, температура сенсорлары газ арқылы жылудың қаншалықты жылдам тасымалданатынын бақылайды. Газ жылдам қозғалса, соғұрлым көп жылу тасымалданады.

Бұл әдіс газдың термиялық қасиеттеріне тәуелді болғандықтан, ол массалық ағынды тікелей өлшейді — температура немесе қысымды өтеу қажет емес. Бұл газ құрамы мен жұмыс жағдайлары тұрақты болған қолданбалар үшін өте қолайлы.

ml/min ағын бірліктері бар микро термиялық ағын өлшегіштері төмен қысымдағы және төмен ағындағы газ өлшеуге өте сәйкес келеді, жоғары дәлдік, тамаша қайталанушылық және жылдам жауап беру уақытын ұсынады.

2. Дифференциалды қысым принципі

SCCM ағын өлшегіші - DP принципі

Тағы бір кең тараған тәсіл — дифференциалды қысым (DP) ағын өлшегіші. Ол газ жолында шектеу (мысалы, немесефис немесе ламинар ағын элементі) қою арқылы жұмыс істейді. Газ шектеу арқылы өткен кезде, ағын жылдамдығына пропорционалды қысымның төмендеуі пайда болады.

Осы қысым айырмашылығын өлшеп, газ тығыздығын білсе, жүйе көлемдік немесе массалық ағын жылдамдығын есептей алады. SCCM бірліктеріндегі микро-ағын өлшеу үшін DP элементі өте төмен ағын жылдамдықтарында да өлшенетін қысым айырмашылықтарын жасау үшін мұқият жобалануы керек.

DP негізіндегі SCCM метрлері сенімді өнімділігімен және әртүрлі газдарға үйлесімділігімен танымал, бірақ олар жоғары дәлдікті сақтау үшін әдетте температура мен қысымды түзетуді қажет етеді.

Дәлдік пен тұрақтылықтың маңызы

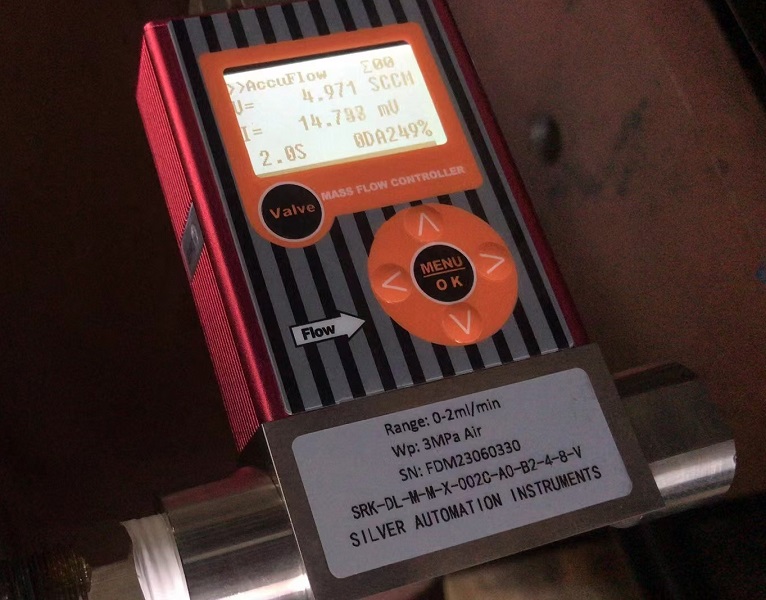

SCCM ағын өлшегіші
SCCM ағын өлшегіштері ерекше дәлдікті қамтамасыз етуі керек, көбінесе ±1% немесе одан да жақсы деңгейде. Сезімталдық пен нөлдік тұрақтылық та маңызды — ең кіші ауытқу да ұзақ мерзімді операцияларда елеулі қателіктер тудыруы мүмкін.

Автоматтандырылған өндірістік жүйелерде SCCM ағын өлшегіштері жиі 4-20mA шығыстарымен, RS485 MODBUS немесе сандық дисплейлермен біріктіріледі. Бұл нақты уақыттағы бақылау, деректерді тіркеу және жабық циклді басқаруға мүмкіндік береді, газ ағынының қатаң спецификацияларға сәйкес болуын қамтамасыз етеді.

Кейбір жетілдірілген модельдер пайдаланушыларға көлемдік ағынды массалық ағынға (мысалы, кг/сағ немесе lb/min) түрлендіру үшін бекітілген газ тығыздығын орнатуға мүмкіндік береді. Алайда газ тығыздығы қысым немесе температура өзгерістері салдарынан өзгерсе, оқулар дәл болмауы мүмкін. Осы себепті, массалық ағынды тікелей өлшейтін термиялық масса ағын өлшегіштері микро-ағынды маңызды қолданбалар үшін артықшылықты болып табылады.

SCCM ағын өлшегішін дұрыс таңдау

SCCM ағын өлшегішін таңдағанда инженерлер бірнеше факторларды ескеруі керек:

Ағын диапазоны – Құрал қажет ағын диапазонын қамтуы керек (мысалы, 0–10 SCCM, 0–500 SCCM) және жеткілікті дәлдікке ие болуы тиіс.
Газ түрі – Кейбір метрлер тек белгілі бір газға арналған, ал басқалары бірнеше газға калибрлеуге болады.
Жұмыс жағдайлары – Қысым, температура және ылғалдылық өнімділікке әсер етуі мүмкін.

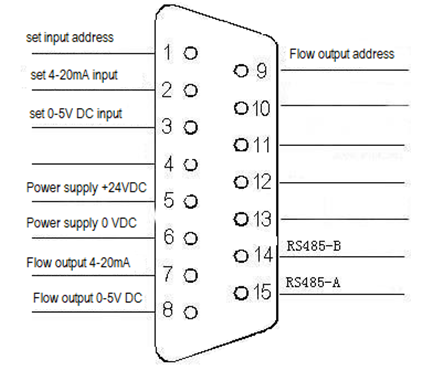

Сигнал шығуы – Басқару жүйесіне сәйкес аналогтық (4–20mA) немесе сандық (MODBUS, RS485, USB) таңдау қажет. SCCM ағын өлшегіш MODBUS туралы қосымша ақпарат: SCCM микро газ ағын өлшегіші MODBUS RTU
Орнату және жауап беру уақыты – Микро-ағын қолданбалары жиі жылдам жауап пен компактты өлшемді талап етеді.

SCCM микро газ ағын өлшегішін қосу

SCCM ағын өлшегішін қосу


SCCM газ ағын өлшегіштерін дұрыс пайдалану және орнату бойынша нұсқаулық

1. Фильтрлерді орнату
Өлшеудің дәлдігін қамтамасыз ету және ағын өлшегішті қорғау үшін газ таза және шаңнан, сұйықтықтан, майдан бос болуы керек. Қажет болса, сәйкес фильтр орнатыңыз. Сұйықтық көзін ағын өлшегіштің шығуына қосқанда, кері ағынды болдырмау үшін шығу бөлігінде бір бағытты клапан қосу ұсынылады, ол метрді зақымдауы мүмкін.

2. Коррозиялық газдарды өңдеу
Ағын өлшегіш арналары SUS 316L (00Cr17Ni14Mo2), SUS 417J1 (00Cr30Mo2) және фторлы резеңке сияқты коррозияға төзімді материалдардан жасалған. Бұл метрлер орташа коррозиялық газдарды және органикалық еріткіштерді өңдей алады, егер пайдаланушы жүйесі таза, төмен ағып кететін және дұрыс қызмет көрсетілген болса. Арнайы коррозиялық газдар үшін барлық тығыздағыш материалдарды сәйкесінше түзету қажет. Тапсырыс бергенде газ түрін әрдайым көрсетіңіз.

3. Орнату орны
Бақылағышты тегіс бетке орнату ұсынылса да, құрылғы бағытқа аса сезімтал емес және әртүрлі позицияларда орнатылуы мүмкін. Ағын өлшегіш көлденең емес бұрышта орнатылғанда нөлді офсетті түзету орнатудан кейін мүмкін.

4. Клапан тығыздауы
Ағын бақылағыш ішкі клапаны реттегіш клапан ретінде жұмыс істейді, жабу клапаны емес. Қолданушылар кіріс және шығыс бөлігінде бөлек жабу клапанын қамтамасыз етуі керек, әсіресе коррозиялық газдарды өңдегенде, қауіпсіз жұмысты қамтамасыз ету үшін. Ұзақ мерзімді пайдалану кезінде клапанның ағып кету мөлшері толық шкаланың (F.S.) 2%-ында қалыпты деп есептеледі. Егер бұл мөлшерден асып кетсе, техникалық қызмет көрсету қажет.

5. Калибрлеу және газды түрлендіру
Ағын өлшегіштер әдетте азот (N₂) көмегімен калибрленеді. Басқа газдармен калибрлеу қажет болған қолданбаларда бұл тапсырыс бергенде көрсетілуі керек. Пайдаланушылар әртүрлі газдар үшін оқуларды қосымшадағы түрлендіру коэффициентін пайдаланып түрлендіре алады, дәл өлшеуді қамтамасыз ету үшін. Қосымша: Газ ағыны түрлендіру коэффициенті.

Қорытынды

SCCM ағын өлшегіші дәл газ ағын басқаруына тәуелді қазіргі заманғы өнеркәсіпте маңызды рөл атқарады. Жартылай өткізгіштерге жұқа қабаттарды салу, сезімтал химиялық зерттеулер жүргізу немесе медициналық жабдықта дәл газ мөлшерін беру болсын, бұл құралдар тұрақтылықты, тиімділікті және сапаны қамтамасыз етеді.

Жұмыс принциптерін түсіну арқылы — әсіресе термиялық масса және дифференциалды қысым түрлері — пайдаланушылар өз процесіне ең қолайлы SCCM ағын өлшегішін таңдай алады. Микро газ ағындарының маңызды болған кез келген қолданбада, дәл SCCM ағын өлшегіші тек құрал емес — дәл газ басқаруының жүрегі болып табылады.

Төмендегі бейне біздің SCCM ағын өлшегіштің қалай жұмыс істейтінін көрсетеді:
