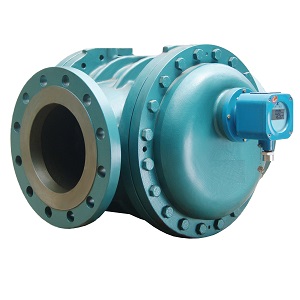

12 дюймдік оң ығысу ағынының өлшегіші: дәлдік, беріктік және өнімділік

Мұнай мен отынға арналған 12 дюймдік (DN300) бұрандалы берілістің оң ығысуын өлшегіш

2-дюймдік, 3-дюймдік немесе 4-дюймдік үлгілер сияқты кішірек оң ығысу (PD) шығын өлшегіштері кең таралған болса да, 12-дюймдік (DN300) оң ығысу шығынын өлшегішті алу әлдеқайда қиын. Тек бірнеше өндірушілер сенімді өнімділігі бар үлкен сыйымдылықтағы PD есептегіштерін құрастыра алады. Silver Automation Instruments – солардың бірі. Біздің 12 дюймдік бұрандалы беріліс шығын өлшегішіміз жанармайға, мұнайға, шикі мұнайға және дизельге арналған, бұл талап етілетін өнеркәсіптік қолданбалар үшін дәл көлемдік өлшемді қамтамасыз етеді.

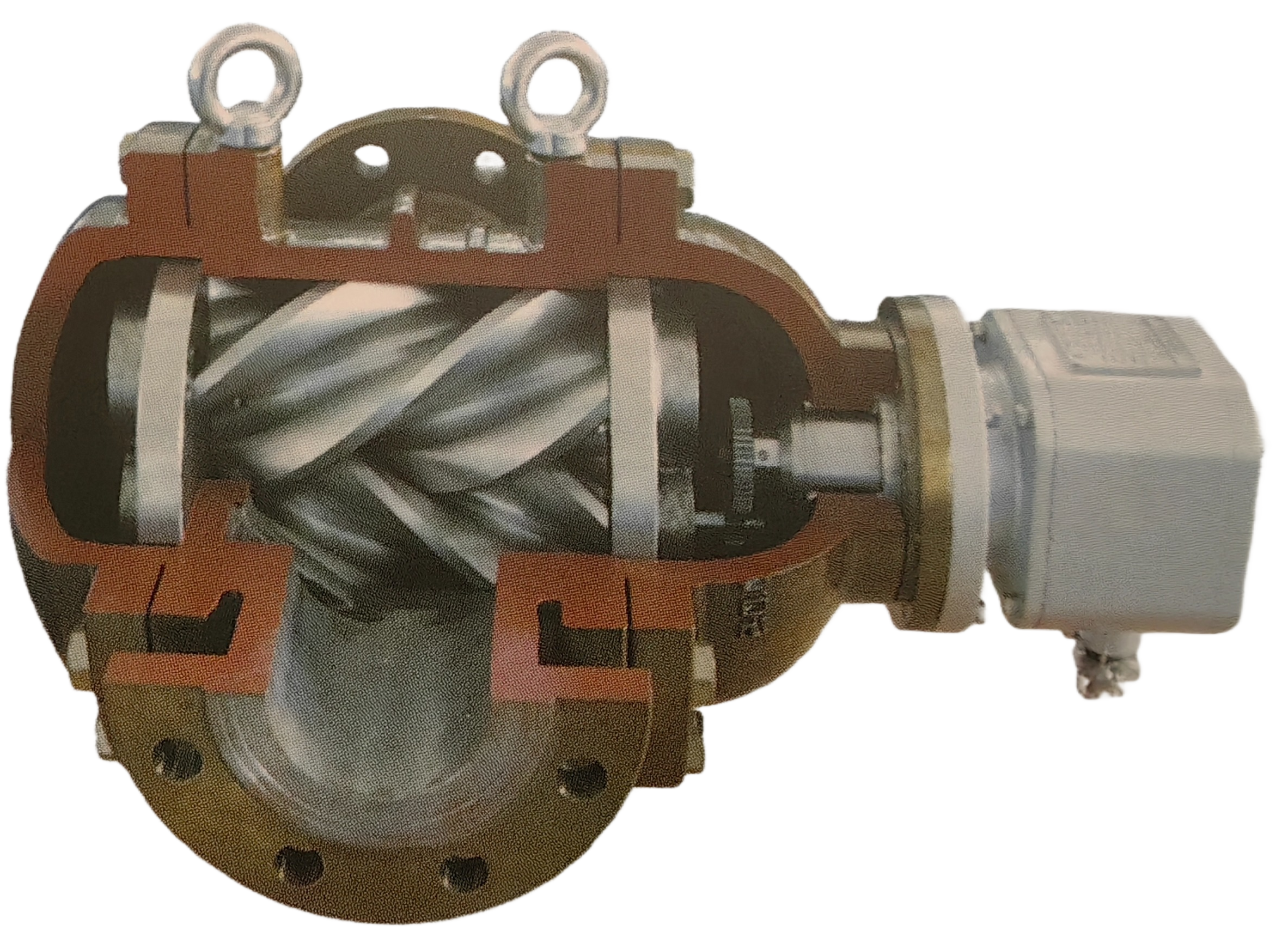

Жұмыс принципі: бұрандалы беріліс PD шығын өлшегіш ағынды қалай өлшейді

Оң орын ауыстыру (PD) шығын өлшегіш сұйықтықты тұрақты, қайталанатын көлемдерге бөледі. Спиральды беріліс шығынын өлшегіште екі дәл өңделген бұрандалы ротор сұйықтық өткен кезде өлшеу камерасында айналады. Әрбір толық айналым бекітілген негізгі көлемді ығыстырады, сондықтан айналымдардың жалпы саны көлемдік ағынға тура пропорционал болады.

Роторлар бір-бірімен немесе камера қабырғаларымен байланыспағандықтан, механикалық тозу аз болады және қызмет ету мерзімі ұзарады. Бұрандалы профиль төменгі ағындағы құралдарға немесе басқару клапандарына әсер етуі мүмкін діріл/қысым толқындарын азайтып, тегіс, төмен пульсациялық ағынды қамтамасыз етеді. Бұл төмен шуды, тұрақты сигналдарды және автоматтандырылған басқаруға арналған нақты деректерді береді — тұрақты көрсеткіштер мен ұзақ мерзімді қайталану маңызды болып табылатын мұнай мен жанармайды өлшеу үшін өте қолайлы.

Негізгі мүмкіндіктер мен артықшылықтар

1. Жоғары дәлдік және қайталану — тамаша қайталану мүмкіндігімен ±0,2% дәлдікке дейін; сақтауды беру және процесті бақылау үшін қолайлы.
2. Кең тұтқырлық мүмкіндігі — ауыр майларды/битумдарды/жағар майларды қамтитын 3500 cP дейінгі сұйықтықтарды өңдейді (сопақ тісті есептегіштер әдетте төмен тұтқырлыққа сәйкес келеді; таңдау процесс жағдайларына байланысты).
3. Төмен қысымның төмендеуі және төмен шу — Бұрандалы берілістер тыныш, тұрақты көрсеткіштер үшін ағынның кедергісін және механикалық дірілді азайтады.
4. Температура мен қысымға төзімділік — 250 °C дейін (жылыту күртешелерімен) және қысым көрсеткіштері 900 psig дейін (үлгіге байланысты).
5. Икемді шығыстар — Механикалық регистр немесе импульсті электронды таратқыш, 4–20 мА, MODBUS RTU немесе HART.
6. Берікті материалдар — Әр түрлі сұйықтықтарға, коррозия деңгейлеріне және бюджеттерге сәйкес келетін баспайтын болат, құйма болат немесе алюминий қорытпасы (үлгі бойынша).
7. Жеңіл техникалық қызмет көрсету және калибрлеу — Қарапайым механизм және дәл өңдеу тоқтау уақытын және қызмет ету циклінің құнын азайтады.

Бұл күшті жақтары 12 дюймдік PD есептегішін мұнай өңдеу, химиялық өңдеу, электр қуатын өндіру, теңізде жанармай құю және сусымалы сұйықтық логистикасы үшін жан-жақты таңдау жасайды.

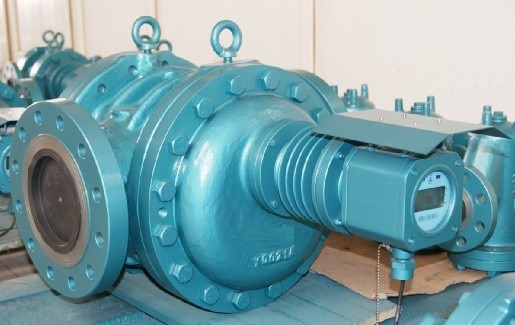

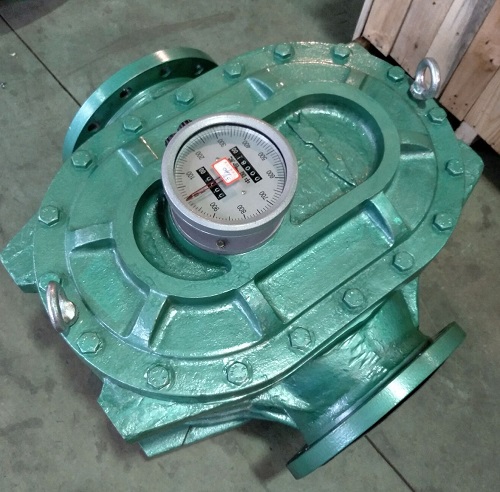

Жанармай мен майды өлшеуге арналған 12 дюймдік механикалық шығын өлшегіш

12 дюймдік механикалық шығын өлшегіш дизельді, мазутты, шикі мұнайды және басқа көмірсутектерді үлкен көлемде тасымалдау үшін өте қолайлы. Оның бұрандалы беріліс камерасы тіпті жоғары жылдамдықтарда ( ~900 м³/сағ дейін, тұтқырлыққа байланысты) тегіс, төмен пульсациялы өлшеуді қамтамасыз етеді. Механикалық регистр тікелей визуалды дисплейді береді - сыртқы қуаты жоқ сайттар үшін сенімді. Көміртекті болаттан және тот баспайтын болаттан жасалған есептегіш құю терминалдарынан бастап жанармай қоймалары мен мұнай тарату жүйелеріне дейін қатал ортада ұзақ қызмет ету үшін жасалған.

Барлық салалардағы қолданбалар

• Құбырлардағы, терминалдардағы және мұнай өңдеу зауыттарындағы мұнай шығынын өлшеу
• Дизельді, керосинді, авиациялық отындарды жанармайды есепке алу
• Химиялық араластыру және араластыру (тұтқыр сұйықтықтар, жылыту қаптамасының нұсқалары)
• Майлау және гидравликалық майды бақылау
• Жабдықтаушылар мен түпкілікті тұтынушылар арасындағы сақтауды беру
• Курткалы нұсқалары бар битум/асфальт

Құрылыс және материалдар

Әрбір блок дәлдік ағынының сенсорынан , дәлдікті реттегіштен , механикалық немесе цифрлық регистрден және сигнал таратқыштан тұрады. Роторларды ішкі байланыссыз синхрондау үшін уақыт берілістері өлшеу камерасының сыртында орналасқан. Қосымша жылыту күртешелері (ыстық су/май/бу, әдетте ≤200 °C) тұтқыр сұйықтықтарды есептегіш корпусына зақым келтірместен оңтайлы жағдайларда сақтауға көмектеседі. Қолжетімді қысым кластарына PN16, PN25, PN40 және 6,3 МПа (модельге қатысты) кіреді. Ағынды және орнату қажеттіліктерін қанағаттандыру үшін бір корпусты немесе екі корпусты конструкциялар қол жетімді.

Орнату нұсқаулары

• Қоқыстың түсуін болдырмау үшін жоғары ағын сүзгісін орнатыңыз.
• Егер кірген газ/көпіршіктер болса, газ бөлгішті пайдаланыңыз.
• Ағын бағытын есептегіш корпусындағы көрсеткіге сәйкестендіріңіз.
• Қысым соққысын тудыратын клапанның жылдам өзгеруін болдырмаңыз .
• Ең жақсы дәлдік үшін максималды ағынның 40–80% орындаңыз.
• Техникалық қызмет көрсету кезінде үздіксіз өлшеу қажет болса, айналма жолды қамтамасыз етіңіз.
• Арнайы бекітілген болмаса, шойын/болат есептегіштер үшін суды калибрлеуден аулақ болыңыз.

Техникалық өнімділіктің қысқаша мазмұны

• Өлшемі : 12 дюймдік (DN300) — үлкен сұйықтық ағынын өлшеу үшін DN300 құбырларына арналған.
• Ағын диапазоны : ~800–900 м³/сағ дейін (әдеттегі; тұтқырлық пен конфигурацияға байланысты).
• Дәлдік : ±0,2% немесе ±0,5% (үлгіге/конфигурацияға байланысты).
• Қайталану мүмкіндігі : негізгі қатенің ≤ 1/3 бөлігі.
• Температура : −41 °C - +250 °C (жоғары температуралы радиатор/куртка опцияларымен).
• Тұтқырлық қабілеті : 3500 cP дейін.
• Шығыстар : импульстік, 4–20 мА, HART немесе механикалық дисплей.
• Қысым рейтингі : 6,3 МПа дейін (үлгіге қатысты).
• Жарылысқа төзімді : қауіпті аймақтарға арналған опциялар.

Тұтқырлық және әдеттегі ағын (12 дюйм)

Келесі мәндер жалпы қолданбаларға негізделген мысалдар болып табылады және барлық салалық жағдайларды көрсетпейді.

Неліктен күміс автоматтандыру құралдарын таңдау керек?

Қытайдағы тәжірибелі шығын өлшегіш өндірушісі ретінде Silver Automation Instruments бүкіл әлем бойынша оң ығысуды , турбинаны , Кориолис массасын және магниттік шығын өлшегіштерін жеткізеді. Біз жауап беретін техникалық қолдауы бар үнемді, өнімділігі жоғары өнімдерге назар аударамыз. Әрбір есептегіш жөнелту алдында сынақтан өтеді және біздің сапа жүйеміз халықаралық стандарттарға (мысалы, ISO 9001, CE) сәйкес келеді.

Қорытынды

Silver Automation Instruments ұсынған 12 дюймдік (DN300) бұрандалы беріліс PD шығын өлшегіші май , жанармай және басқа да сусымалы сұйықтықтарды қолдану үшін дәл, тұрақты көлемдік өлшеуді қамтамасыз етеді. Берік материалдармен, икемді енгізу/шығарумен, күрте опцияларымен және жеңілдетілген қызмет көрсетумен ол өнеркәсіптік пайдаланушылар күткен меншіктің сенімділігі мен жалпы құнын ұсынады.

Мұнай тарату желісін, жанармай қоймасын немесе химиялық тасымалдау желісін басқарасыз ба, біздің 12 дюймдік PD өлшегішіміз әрбір тамшыны дәл және тиімді түрде санауды қамтамасыз етеді.

Жиі қойылатын сұрақтар — 12 дюймдік (DN300) Позитивті орын ауыстыру шығынын өлшегіш

1) 12 дюймдік PD шығын өлшегішінің фланец-фланец (бет-бет) ұзындығы қандай?

12 дюймдік (DN300) оң ығысу шығынын өлшегіш үшін әдеттегі бетпе-бет ұзындығы 800 мм.

2) 12 дюймдік оң орын ауыстыру шығын өлшегішінің салмағы қанша?

Шамамен таза салмағы шамамен 890 кг . Соңғы жеткізілім салмағы опциялар мен материалдарға байланысты өзгеруі мүмкін.

3) 12 дюймдік PD шығын өлшегіші орнату үшін түзу (түзу құбыр) қажет пе?

Тікелей жүгіру қажет емес. Жылдамдық түріндегі көптеген өлшегіштерден айырмашылығы, бұрандалы тісті PD шығын өлшегіші жоғары/төмен ағынды түзу ұзындықтарды қажет етпейді.

4) 12 дюймдік PD өлшегіш механикалық регистрді (сыртқы қуатсыз) пайдалана ала ма?

Иә. Қуатсыз жергілікті индикация үшін механикалық регистр бар. Электрондық таратқыштар да қосымша болып табылады.

5) Импульстік, 4–20 мА немесе MODBUS RTU шығыстары бар ма?

Иә. Біз импульстік , 4–20 мА және MODBUS RTU шығыстарын қамтамасыз ете аламыз. Тапсырыс беру кезінде енгізу/шығару талаптарыңызды көрсетіңіз.

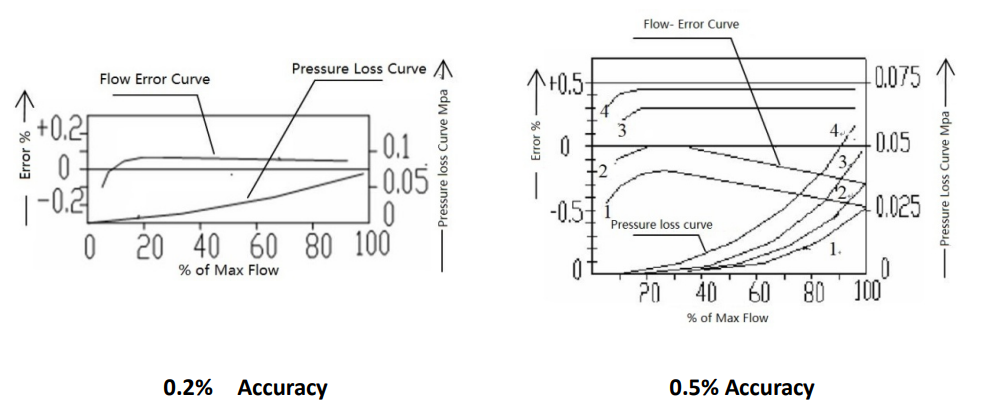

6) 12 дюймдік PD шығын өлшегіші үшін қысымның төмендеуі (ΔP) қисығын бере аласыз ба?

Иә. Тұтқырлықты, ағын жылдамдығын және сұйықтық температурасын сәйкестендіру үшін сұраныс бойынша қысымның төмендеуі диаграммалары/қисықтары берілуі мүмкін. Төменде сілтеме үшін қысым жоғалту қисығы берілген.
