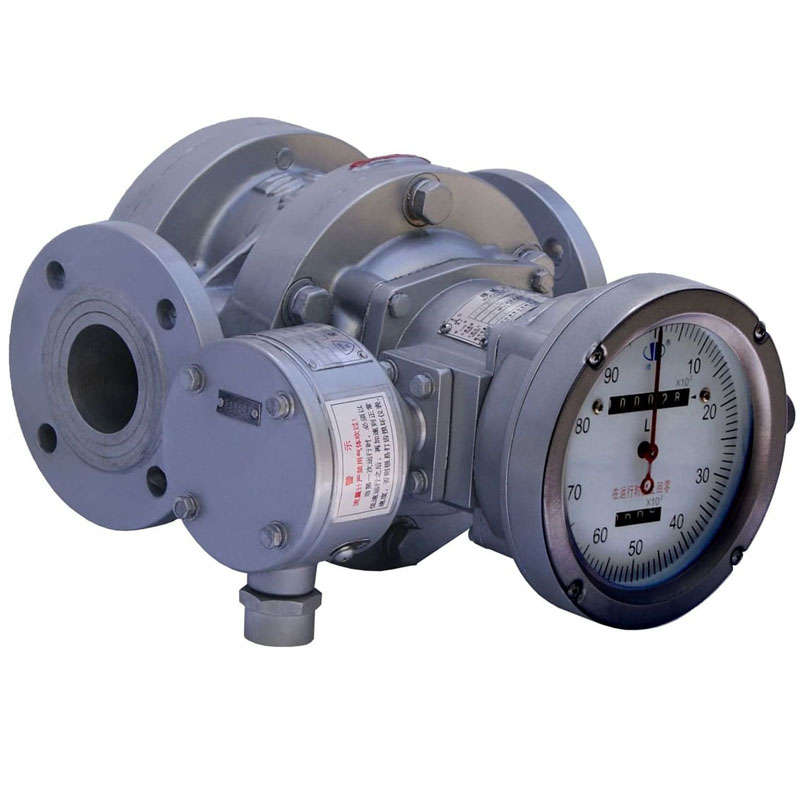

4-20мА шығысы бар оң ығысу шығынын өлшегіш

Оң орын ауыстыру шығын өлшегіші: жоғары дәлдіктегі өлшеу үшін сенімді таңдау

Оң ығысу шығынын өлшегіш дегеніміз не?

Көлемдік шығын өлшегіш деп те аталатын оң ығысу шығын өлшегіші сұйықтық шығынын дәл өлшеу құралы болып табылады. Оның жұмыс принципі өте тура: ол сұйықтықты белгілі көлемдегі «кіші бірліктерге» бөледі және осы бірліктердің санын санау арқылы сұйықтықтың жалпы көлемін есептейді. Бұл құбыр шелегі арқылы шелек арқылы ағып жатқан сұйықтықтың жалпы мөлшерін өлшеу үшін бекітілген сыйымдылықты шелекті пайдалану сияқты. Шығын өлшегіштердің кең тараған түрлеріне сопақ тісті беріліс өлшегіштері, түбірлік шығын өлшегіштері және бұрандалы беріліс шығын өлшегіштері жатады.

Оң ығысу шығынын өлшегіш кең қолданылатын сценарийлер<

Жоғары дәлдік сипаттамаларының арқасында PD шығын өлшегіштері дәл өлшеуді, реттеуді немесе партияны бақылауды қажет ететін жағдайларда жиі пайдаланылады. Типтік қолданбаларға мыналар жатады:

• Мұнай саудасы: жанармай құю станциялары, дизель, отын, керосин, пропан, авиакеросин, шикі мұнай және тазартылған мұнай өнімдерін тасымалдау сияқты.
• Химия өнеркәсібі: толуол, ксилема, нафта, парафин сияқты қымбат немесе маңызды химиялық реагенттерді дәл қосу
• Азық-түлік және фармацевтика: тағамдық май, спирт, этанол, меласса, сироп және т.б. сияқты шикізатты өлшеу.
• Шайырлар, шикі мұнай және асфальт сияқты тұтқырлығы жоғары сұйықтықтарды өлшеу.

Неліктен бізге 4-20 мА шығыс оң ығысу шығынын өлшегіш қажет?

Дәстүрлі механикалық PD шығын өлшегіштері негізінен жиынтық ағынды (жалпы пайдалану) ешқандай шығыссыз қамтамасыз етеді. Silverinstruments.com модернизацияның негізгі артықшылықтарын әкелетін 4-20 мА шығыс функциясымен жабдықталған модельдерді жеткізе алады:

Лездік ағын жылдамдығын қашықтан бақылауды жүзеге асырыңыз: 4-20мА сигнал сұйықтықтың лездік ағын жылдамдығының мәніне сәйкес келуі мүмкін. Бұл операторларға орталық басқару бөлмесінде нақты уақыт режимінде құбырдағы ағын жылдамдығының өзгеруін бақылауға мүмкіндік береді, бұл процесті басқарудың ыңғайлылығын айтарлықтай жақсартады.

Оңай интеграция және автоматтандыру: 4-20мА аналогтық шығыс PLC және DCS сияқты жүйелермен оңай қабылданатын өнеркәсіптік басқару саласындағы ең стандартты сигнал болып табылады. Бұл ағын деректеріне клапандарды автоматты түрде реттеу, дабылдарды қосу немесе басқа жабдықпен блоктау сияқты автоматтандырылған басқаруға тікелей қатысуға мүмкіндік береді.

Деректер мәнін арттыру: бір уақытта ағынды (4-20мА ток шығысы) және жинақталған ағынды (құралдың өзі көрсетеді) алу арқылы кәсіпорындар энергия тиімділігін талдауды, процесті оңтайландыруды және ақауларды диагностикалауды жан-жақты жүргізе алады.

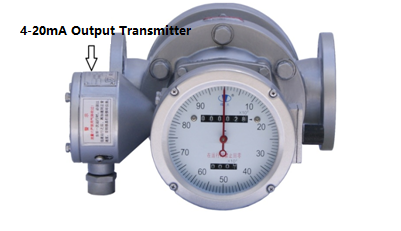

PD шығын өлшегішіне арналған 4-20мА аналогтық шығыс таратқыш

BMF сериялы 4-20 мА шығыс таратқышын біздің компанияның оң ығысуын өлшегіштерімен жұптастыруға болады, бұл жердегі лездік ағынды 4-20 мА аналогтық шығысқа түрлендіру және лездік ағынды көрсету, реттеу және басқару үшін оны қашықтан басқару бөлмесіне жіберу. Ол сонымен қатар ағынды жинақтау үшін ағындық импульстік сигналдарды шығарады.

PD метрге арналған 4-20мА таратқыштың ерекшеліктері

1. Төрт сымды жүйе (оң қуат сымы, 4-20 мА ток сымы, импульстік сигнал сымы, қуат жерге қосу сымы)

• Ескертпе: 4-20мА шығысы үшін бұл үш сымды жүйе. Жеткізу кезінде импульстік сигнал сымы сырттан қосылмаған.

2. Шығын өлшегіштен тікелей 4-20 мА шығысы, ұзақ беру қашықтығы, қауіпсіз және сенімді

PD шығын өлшегішіне арналған 4-20мА таратқыштардың техникалық параметрлері

1. Шығыс сигналдары:

а. Аналогтық шама 4-20мА

б. Кернеу импульсі: 12В қоректену үшін VL<0,5V, VH>9V; 24В қоректену үшін VL<1V, VH>20V

2. Рұқсат етілген қате:

• Аналогтық мөлшер: ±0,5% FS

• Импульс мөлшері: ±1 импульс

3. Қоршаған орта температурасы: -25°C және +50°C

4. Аналогтық шаманың жүктеме кедергісі (пайдаланушы соңы):

• 12 В қоректену үшін <400 Ом

• 24 В қоректену үшін <800 Ом

5. Қуат көзі:

• DC12V ± 10%, 60мА

• DC24V ± 10%, 60мА

6. Жарылысқа төзімділік деңгейі: ExdIIBT5

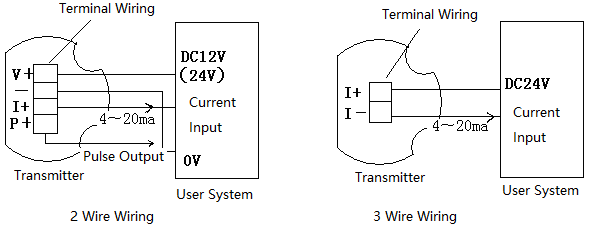

BMF сериясы 4-20мА ағын таратқышын қалай сымға салу керек

Тапсырыс беру кезінде пайдаланушылар DC24V немесе 12V қуат көзі қажет екенін көрсетуі керек. Сымдар берілген схемаға сәйкес орындалуы керек.

НАЗАР АУДАРЫҢЫЗ: ТОҚ БЕРІЛГЕН КЕЗДЕ Сымдарды ҚОСУҒА БОЛМАЙДЫ!

Қорытынды

Оң орын ауыстыру шығын өлшегішінің өзі жоғары дәлдікпен синоним болып табылады. Оған 4-20 мА шығыс функциясын қосу оны «қашықтағы көздер мен құлақтармен» жабдықтаумен тең, оны дәл «өлшеу шкаласы» ғана емес, сонымен қатар өнеркәсіптік интеллект пен нақтыланған басқаруға қол жеткізудің маңызды бөлігі болып табылатын заманауи автоматтандыру процестерін басқару жүйелерінің нақты уақыттағы және сенімді қатысушысы болады.
