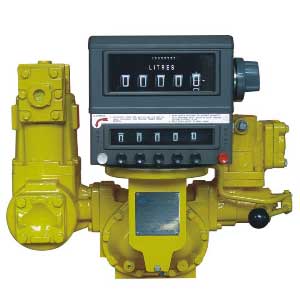

LC-M сериялы өлшегіш сұйықтықтар үшін оң орын ауыстыру өлшегіш болып табылады; бұл көлемді отын шығынын өлшегіштердің бір түрі. Олар тасымалдауды және процесті басқару қолданбаларында сусымалы сұйықтықты өлшеуге арналған; ол мұнай мен жанармайдың көлемді шығынын өлшеуге өте ыңғайлы.
Оң ығысу шығынын өлшегіштің жұмыс принципі
Есептегіш екі қалақшалы орын ауыстыру роторы мен орталық бір блоктау роторы есептегіш элементінің ішінде металл-металл байланысы жоқ үш цилиндрлік тесік ішінде синхрондалған қатынаста айналатын корпустан тұрады. Әрбір ротордың екі жағында ротордың біліктері шығып тұратын мойынтірек тақтайшасы бар.
Қалақшалы орын ауыстыру роторлары санауыш элементінің екі жарты цилиндрлі саңылаулары арқылы кезекпен қозғалады, бұл ретте жалғыз блоктаушы ротор өз саңылауында өлшенбеген жоғары ағын өнімі мен мөлшерленген, төмен ағын өнімі арасында үздіксіз капиллярлық тығыздағышты жасайтындай айналады. .
Әрбір ротор білігінің бір ұшында уақыт берілістері бар. Ауыстырушы ротордың әрқайсысының тістерінің саны екі есе көп болатын блоктауыш роторлы беріліс ығысу роторларының жарты айналымында айналады.
LC-M сериялы оң ығысу шығын өлшегішінің артықшылықтары
- Тамаша қадамсыз реттеу механизмі есептегішті микро реттеуге мүмкіндік береді
- Ағынның кең ауқымында жоғары дәлдік және қайталану, тұрақты ағында жоғары дәлдік
- Төмен техникалық қызмет көрсету, өлшеу камерасында металл-металл байланысы жоқ, ұзақ қызмет ету Қысымның төмен жоғалуы, шынайы гравитациялық шығын өлшегіш
- Қысымның ауытқуына, температураның өзгеруіне, тұтқырлықтың өзгеруіне қарамастан жоғары дәлдіктегі ағынды өлшеу
- Оң ығысу шығынын өлшегіштің керек-жарақтарына ауаны кетіргіштер, сүзгілер, клапандар және алдын ала орнату, жеткізілімдерді жинақтау және билеттерді басып шығару үшін механикалық немесе электронды регистрлер мен принтерлерді таңдау кіреді.
PD шығын өлшегішінің техникалық сипаттамалары
- PD шығын өлшегіш сенсорының материалы: алюминий, шойын және тот баспайтын болат
- Жоғары дәлдіктегі PD шығын өлшегіші: ± 0,2%
- Қайталану мүмкіндігі: ≤0,07%
- Ағын бірлігі: Литр/АҚШ галлон/IMP галлон
- Қолжетімді PD шығын өлшегішінің өлшемі және ағын диапазоны
- 40мм PD шығын өлшегіш немесе 1,5”: 25-250 л/мин
- DN50 оң ығысу шығынын өлшегіш немесе 2 дюйм, 55-550 LPM
- DN80 PD шығын өлшегіш немесе 3 дюймдік өлшем: 506-5063 GPM (минутына АҚШ галлон)
- DN100 немесе 4 дюймдік оң ығысу шығынын өлшегіш: 748~7484 Галлон/мин
- NB150мм немесе 6 дюймдік PD ағынының сенсоры минутына 300-3000 литр ағынмен жұмыс істей алады.
Оң ығысу шығынын өлшейтін қолданбалар
Авиациялық отындар, еріткіштер, отын, бензин, дизель, биодизель, сұйытылған мұнай газы (LPG), шикі мұнай шығынын өлшейтін құрал, пойыз және теміржол вагондарына жанармай құю, тау-кен және зауыт көліктеріне жанармай құю, кеме мен қайықтарға жанармай құю үшін ағынды өлшеу. сондай-ақ қыздырылған және/немесе тұтқыр сұйықтықтар үшін; тұрмыстық жылыту үшін үйлерге отын немесе техникалық қызмет көрсету станцияларына бензин жеткізетін цистерналар; үйлер мен фермаларға СКГ жеткізетін бобтейлдер; және әуе кемелеріне авгаз немесе реактивті отын жеткізетін авиациялық жанармай құю құрылғылары.
Жанармай құю зауыттарында және/немесе мұнай өңдеу зауыттарында отын және мұнай-химия өнімдерін тиеу/түсіру жұмыстарын тексеру
Жанармай/СКГ тасымалдауға және жеткізуге арналған автоцистернада
Үлкен көліктер мен ұшақтарға арналған ауыр отын тарату жүйесі
Оң ығысуды өлшегіштерге арналған керек-жарақтар
