Сұйық тамырлардың шығынын өлшегіш

Related Products

Сұйықтық массасы өлшегіш-Кориолис шығын өлшегіші

Кориолис шығын өлшегіші нарықтағы ең дәл және ең жоғары технологиялық сұйықтық массасы өлшегіш болып саналады. TheCorio өнеркәсіптік және муниципалдық нысандарда кеңінен қолданылады ...
Спиральды редукторлар

Бұрамдық редукторлар - бұл екі ротордың көмегімен ағып жатқан сұйықтықтың мөлшерін тікелей өлшейтін, өлшеуіштің типтік көлемдік құралдары. Бұл позитивті ығысудың бір түрі ...

1. ӨНІМДІ КІРІСПЕ

LL сериялы сұйық түбірлік шығын өлшегіш - бұл оң ығысу шығын өлшегішінің бір түрі немесе кейде біз оны айналмалы лоблы шығын өлшегіш деп атаймыз. . Өнімнің инновациялық дизайнымен, тартымды көрінісімен және ұтымды құрылымымен ерекшеленетін LL сериялы сұйық тамырлардың шығын өлшегіші жоғары дәлдікті, жоғары дәлдікті және орнату мен пайдалануды жеңілдетеді. Ол мұнай, электр энергетикасы, металлургия, көлік, ұлттық қорғаныс және басқа салаларда мұнайды өлшеу және коммерциялық сауданы реттеу үшін кеңінен қолданылады.

1.1 Жұмыс принципі

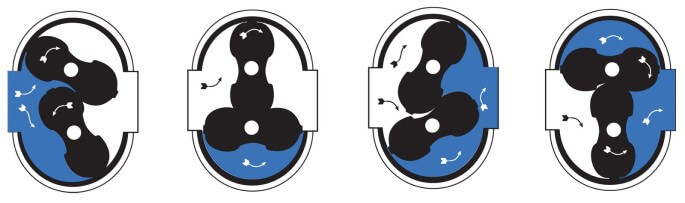

working principle of roots flow meter

Өлшенетін сұйықтық өлшеу камерасы арқылы ағып жатқанда, шығын өлшегіштің кірісі мен шығысында қысым айырмашылығы пайда болады, ал сұйық тамырлар осы қысым айырмашылығының итеруімен айналады. Сонымен қатар, лоб білігіне бекітілген жұп жетекті берілістер арқылы екі сұйық тамыр үздіксіз айналуды қамтамасыз етеді. Liquid Rootss айналу кезінде сұйықтық шығын өлшегіштен өлшеу камерасы арқылы үздіксіз шығарылады. Әрбір жұп арқылы өтетін сұйықтық көлемі өлшеу камерасының көлемінен төрт есе көп. Тығыздалған ілінісу және азайту механизмі арқылы айналу саны азаяды және сұйықтықтың лездік ағыны мен жинақталған ағынын көрсететін есептегішке беріледі.

Санау механизмінде таратқышты орнату таратқышы бар шығын өлшегішін жасайды. Дисплей құралдарымен немесе микрокомпьютерлік жүйелермен сәйкестендірілген кезде ол қашықтан жіберуді (сандық, жинақталған, лездік және басқа функциялар) автоматтандырылған өлшеу мен басқаруды жүзеге асыра алады. Қолдану нұсқауларын дисплей аспаптарының классификациясы бойынша нұсқаулықтан қараңыз.

1. 2. СТАНДАРТТАР ЖӘНЕ СЕРТИФИКАТТАР

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . ТЕХНИКАЛЫҚ ПАРАМЕТРЛЕР

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Негізгі құрамдас материалдар және номиналды қысым

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Қолданба ескертулері:

• LL-AL сериясы: шойын шығын өлшегіштері әртүрлі майлар мен тот баспайтын сұйықтықтар үшін кеңінен қолданылады.

• LL-EL сериясы: құйылған болат шығын өлшегіштері жоғары қысымды және төмен тұтқыр сұйықтықтар үшін жарамды.

• LL-LL сериясы: төмен қысымды, тұтқырлығы төмен сұйықтықтарға арналған ультра жеңіл алюминий қорытпасы.

1. 4. АҒЫС АРҚЫМЫ

Ағын диапазоны сұйықтықтың тұтқырлығына және талап етілетін дәлдік дәрежесіне байланысты өзгереді.

Ағын диапазоны бірлігі: м³/сағ

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Ескертпе: Арнайы ағын талаптары бар 0,2% дәлдік дәрежесін қажет ететін қолданбалар үшін реттелетін максималды ағын жылдамдығымен механикалық герметикалық құрылымды пайдалануға болады. Арнайы конфигурациялар үшін зауытпен кеңесіңіз.

1. 5. ӨЛШЕМДЕРІ ЖӘНЕ ОРНАТУ

dimensions of roots flow meter

Толық сипаттамалар үшін бөлек өлшем кестелерінің құжатын қараңыз:

• Шойын түріндегі шығын өлшегіш (LL-AL сериясы) - магнитті тығыздалған құрылым

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Үлгіні түсіндіру үлгісі: LL-AL25.06

LL-Liquid Roots шығын өлшегіші

AL-шойын қабығы + алюминий қорытпасы роторы

25-DN25

.06-Қысым 0,6 Мпа

• Құйма болат типті шығын өлшегіш (LL-EL сериясы) - магниттік тығыздалған құрылым

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Үлгі түсіндірме үлгісі: LL-EL40.4

LL-Liquid Roots шығын өлшегіші

EL-Cast болаттан жасалған қабық + алюминий қорытпасынан жасалған ротор

40-DN40

.4-4Мпа қысым

2. ШЫҒЫМДЫ ӨЛШЕРГЕН КОНФИГУРАЦИЯ

Шығын өлшегіштер әдетте келесі конфигурацияларға сәйкес зауыттан жеткізіледі. Сәйкес есептегіш үлгілері мен өнімділік параметрлері үшін төмендегі кестені қараңыз:

Type	Parameters	Pictures
A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

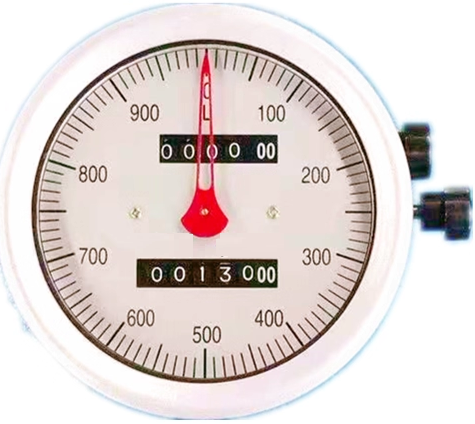

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3.ҮЛГІ ТАҢДАУ

Liquid Roots шығын өлшегіш үлгісін таңдау үшін келесі кодтау жүйесі қолданылады:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
