Қысым таратқышты орнату бойынша толық нұсқаулық — электр сымдары, монтаждау және калибрлеу

Қысым таратқышты дұрыс орнату кез келген өнеркәсіптік процесте сенімді, тұрақты және дәл қысымды, дифференциалды қысымды немесе сұйықтық деңгейін өлшеуді қамтамасыз ету үшін өте маңызды.
Silver Automation Instruments ұсынған бұл егжей-тегжейлі нұсқаулық электр қондырғысы , механикалық монтаждау , импульстік желі орналасуы және қашықтағы диафрагма тығыздағыш конфигурациясы бойынша қадамдық нұсқаулар мен үздік тәжірибелерді қамтамасыз етеді .

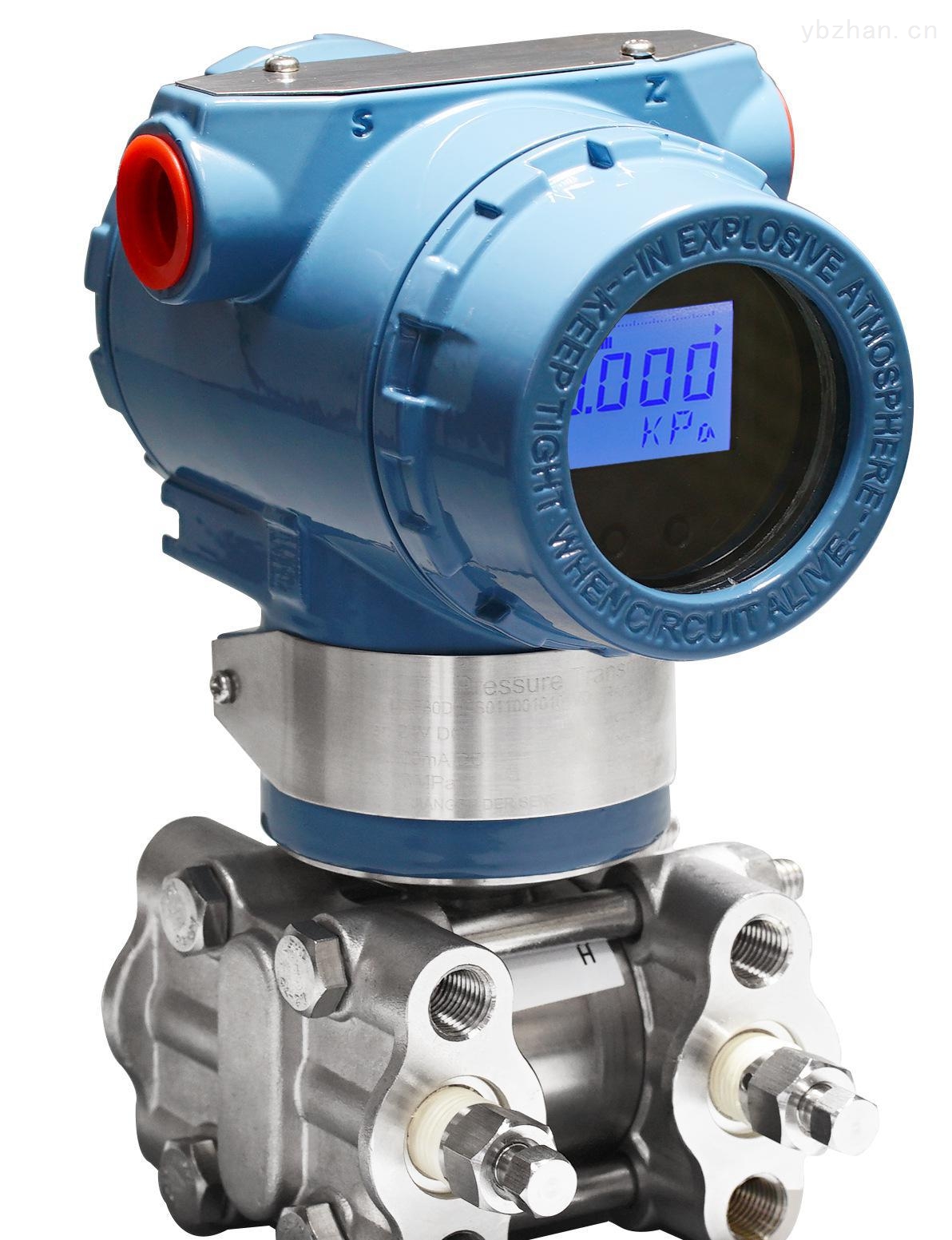

Дифференциалды қысым таратқышты , манометрлік қысым таратқышты немесе деңгей таратқышты орнатып жатсаңыз да, дұрыс орнату өлшеу дәлдігіне, құрылғының ұзақ қызмет ету мерзіміне және күрделі өндірістік жағдайларда қауіпсіз жұмыс істеуіне кепілдік береді.

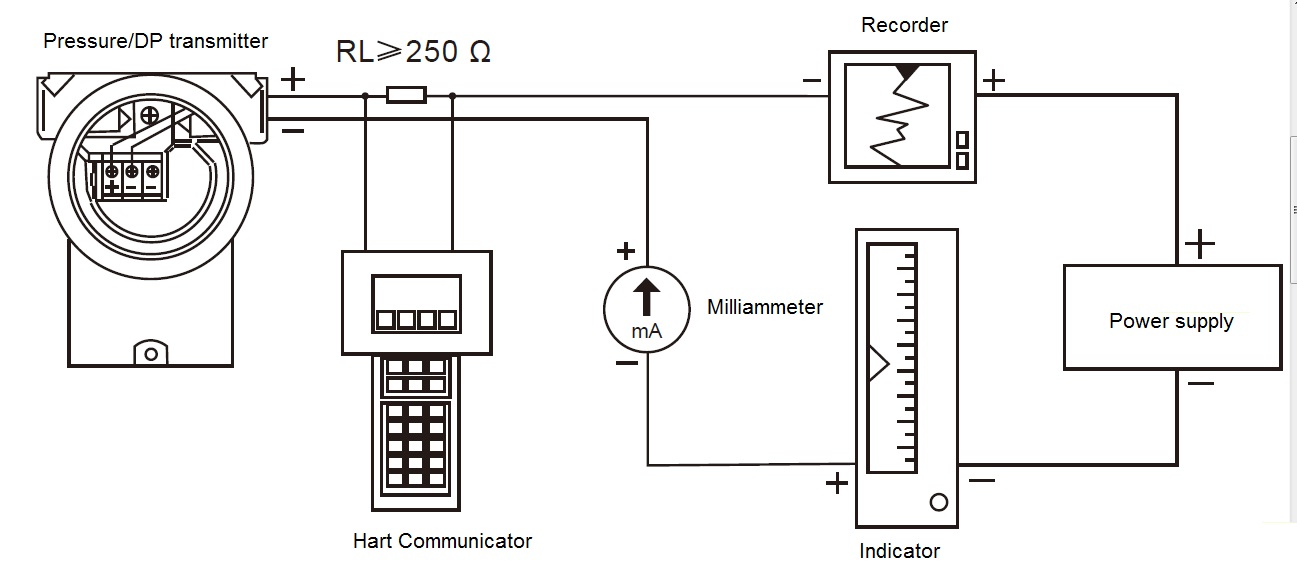

Электр сымдары тұрақты сигнал берудің негізі болып табылады. Қуат сымы мен сигнал сымы бірдей кабельді ортақ пайдаланады , бұл орнатуды жеңілдетеді және сымдарды қосудың ықтимал қателерін азайтады.

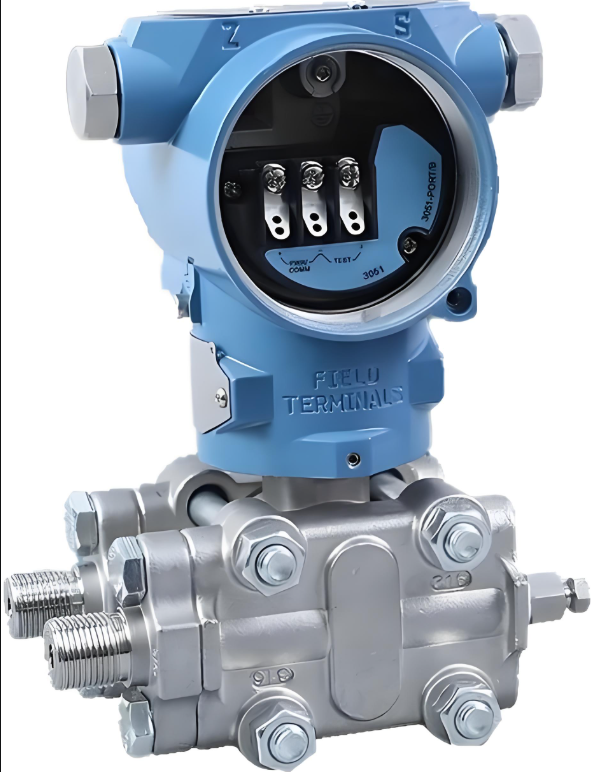

Бастау үшін терминал бөлігінің жағындағы корпус қақпағын алыңыз және оң және теріс сымдарды сәйкес терминалдарға қосыңыз. Silver Automation Instruments компаниясы электромагниттік кедергілерді (EMI) азайту және сигнал тұрақтылығын қамтамасыз ету үшін, әсіресе мұнай өңдеу зауыттары, химиялық зауыттар немесе электр қуатын өндіру қондырғылары сияқты қатты электр шуы бар орталарда бұралған жұпты немесе экрандалған кабельді пайдалануды ұсынады.

• Ұсынылатын сым қимасы: 0,5 мм² ≤ S ≤ 2,5 мм²
• Қорғау және жерге қосу: Сигналдың ауытқуын болдырмау үшін экранды әрқашан дұрыс жерге қосыңыз.
• Ылғалдан қорғау: терминал бөлігінде ылғалдың жиналуын болдырмау үшін пайдаланылмаған құбырды тығындаңыз және жабыңыз.
• Түтіктерді бөлу: Сигнал кабелін жоғары вольтты электр желілерімен бірдей өткізгіште өткізбеңіз.

Егер құбырды тығыздау мүмкін болмаса, таратқыш корпусының ішінде конденсацияның жиналуын болдырмау үшін ол төмен қарай («төмен») болуы керек.

Электр қондырғысын дұрыс орнату қысым таратқыш шығысының (4–20 мА, импульстік немесе сандық HART/Modbus сигналы) құрылғының жұмыс істеу мерзімі бойы тұрақты және дәл болып қалуын қамтамасыз етеді.

2. Механикалық орнату және монтаждау әдістері

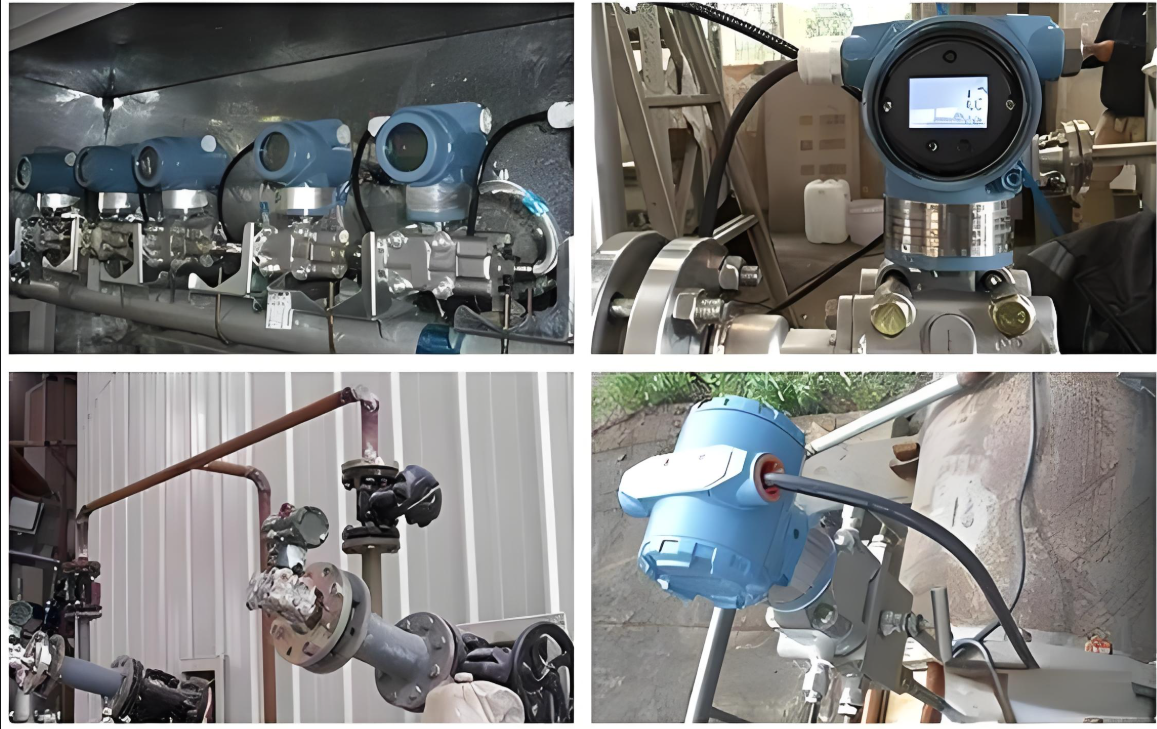

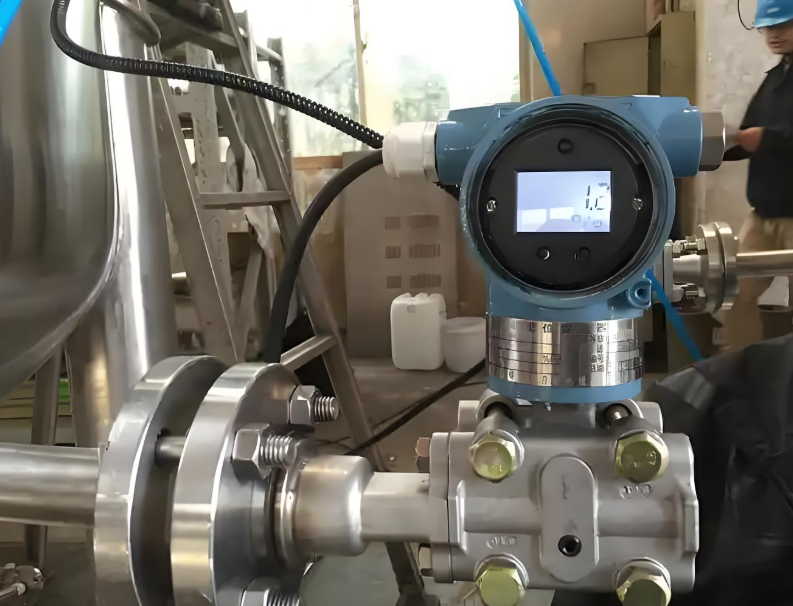

Қысым таратқыштар тікелей технологиялық шүмектерге немесе кронштейндер мен импульстік желілерді пайдалана отырып қашықтан орнатылуы мүмкін. Silver Automation Instruments бірнеше орнату конфигурацияларын ұсынады, соның ішінде:

• Бүктелген кронштейн құбырын орнату
• Бүктелген кронштейн панелін орнату
• Тегіс кронштейн құбырын орнату
• Тегіс кронштейн панелін орнату

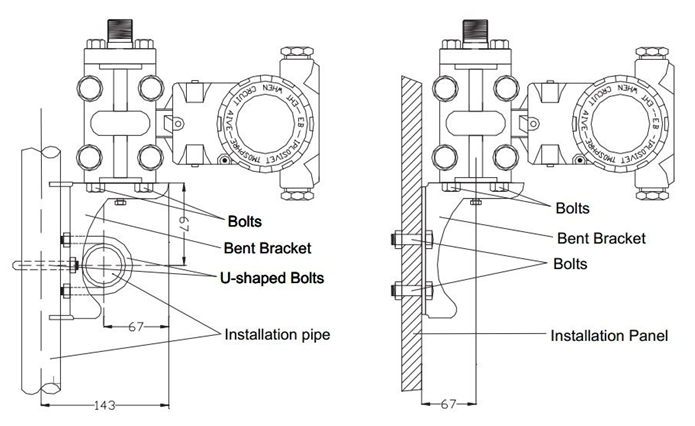

Бүктелген кронштейн құбырды орнату Иілген кронштейн панелін орнату

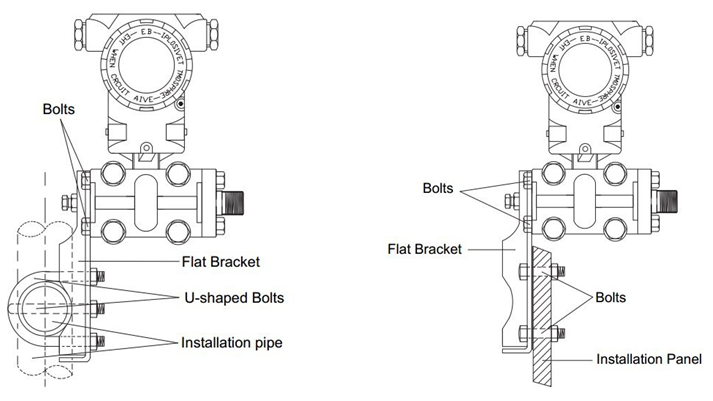

Тегіс кронштейн құбырды орнату Жалпақ кронштейн панелін орнату

Бұл конфигурациялар зауыттың орналасуына және қол жетімділігіне байланысты икемді орнатуға мүмкіндік береді.

2.1 Процесті қосу және орнату бойынша кеңестер

Көптеген таратқыштардың технологиялық қосылымы фланецтегі ¼ NPT , ½ NPT конустық жіптерге арналған адаптерлері бар.
Импульстік желілерді жалғаған кезде бұрмалануды болдырмас үшін болттарды 40 Н·м максималды айналдыру моменті арқылы айқас тәртіпте қадаммен бұраңыз.

Негізгі механикалық ұсыныстар:

• Импульстік құбырларды мүмкіндігінше қысқа және түзу ұстаңыз.
• Температураның кенет ауытқуларынан, дірілден немесе коррозиялық ортадан аулақ болыңыз.
• Нөлдік ауысуды болдырмау үшін қысым капсуласын тігінен орнатыңыз.
• Тік құбырларды өлшейтін дифференциалды қысым таратқыштары үшін дисплей немесе HART коммуникаторы арқылы «нөлдік қысымды кесу» арқылы биіктік айырмашылығын өтеңіз.

Қысым таратқышты және импульстік желілерді дұрыс орнату өлшеу дәлдігі мен қайталану мүмкіндігіне тікелей әсер етеді.

3. Импульстік желіні орнату және қателерді болдырмау

Импульстік желілер қысымды технологиялық шүмектерден таратқышқа береді. Дұрыс емес импульстік желі дизайны немесе орнату өлшеу дрейфін немесе жүйелі қателерді тудыруы мүмкін.

Өлшеу қателерінің жалпы себептері

• Ағып кету немесе бос арматура
• Тазарту газы немесе сұйықтықтың әсерінен эрозия немесе абразия
• Сұйық желілердегі газ көпіршіктері немесе газ құбырларындағы сұйық шламдар
• Екі импульсті аяқтардағы бірдей емес температура
• Газды немесе конденсатты ұстап қалуды тудыратын қате еңіс

Қатені азайту үшін ең жақсы тәжірибелер

• Импульстік құбырларды қысқа және ұзындығы бірдей етіп ұстаңыз.
• Сұйықтықты қамтамасыз ету үшін импульстік құбырды таратқыштан процесске қарай еңкейтіңіз (≥1/12).
• Газ қызметі үшін оны таратқыштан процесске дейін төмен қарай еңкейтіңіз (≥1/12).
• Сұйық аяқтардан газды шығарыңыз және газ аяқтарынан конденсатты ағызыңыз.
• Үйкеліс жоғалуын және бітелуді болдырмау үшін үлкен диаметрлі құбырларды пайдаланыңыз.
• Тазарту кезінде тазарту желілерін технологиялық шүмектердің жанына жалғаңыз және бірдей ұзындықтағы құбырлар арқылы тазалаңыз — ешқашан таратқыш арқылы тазаламаңыз .
• Тығыздық айырмашылығын болдырмау үшін екі импульстік сызықты бірдей температурада ұстаңыз.

Бұл нұсқаулар дифференциалды қысымды сенімді өлшеу және таратқыштың ұзақ мерзімді тұрақтылығы үшін өте маңызды.

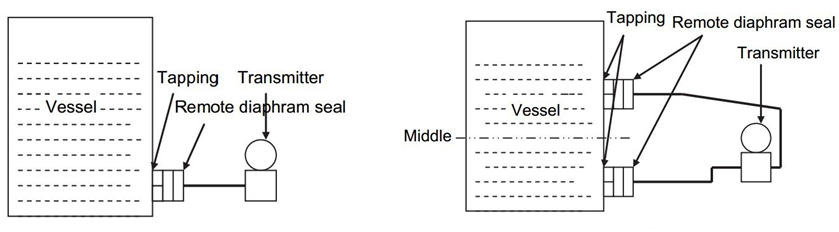

4. Қашықтан диафрагма тығыздағышын орнату нұсқаулары

Жоғары тұтқырлықты , жоғары температураны немесе коррозиялық ортаны қамтитын қолданбаларда сезімтал элементті технологиялық сұйықтықтан оқшаулау үшін қашықтағы диафрагмалық тығыздағыш таратқыштар қолданылады.

Ең жақсы орнату тәжірибелері

• Жауап беру уақытын азайту үшін капиллярларды мүмкіндігінше қысқа ұстаңыз.
• Температураның ауытқуын болдырмау үшін тікелей күн сәулесінен немесе жылу көздерінен аулақ болыңыз.
• Қос қашықтан тығыздағыштарды пайдаланған кезде екі капиллярлардың ұзындығы бірдей екеніне көз жеткізіңіз.
• Бір диафрагмалық тығыздағышпен таратқыштарды технологиялық қосылым деңгейінде немесе одан төмен орнатыңыз.
• Екі қашықтағы тығыздағыш үшін таратқышты екі тығыздағыштың арасына немесе сәл төменірек орнатыңыз.

Капиллярларды дұрыс бағыттау және тығыздағыштардың бірдей ұзындықтары реакторлардағы, резервуарлардағы және құбырлардағы тұрақты көрсеткіштерді және дәл қысымды немесе деңгейді өлшеуді қамтамасыз етеді.

5. Сұйықтық, газ және бу шығынын өлшеу

Әртүрлі баспа құралдары дәлдікті қамтамасыз ету және қысылып қалудың алдын алу үшін арнайы орнату бағдарларын талап етеді.

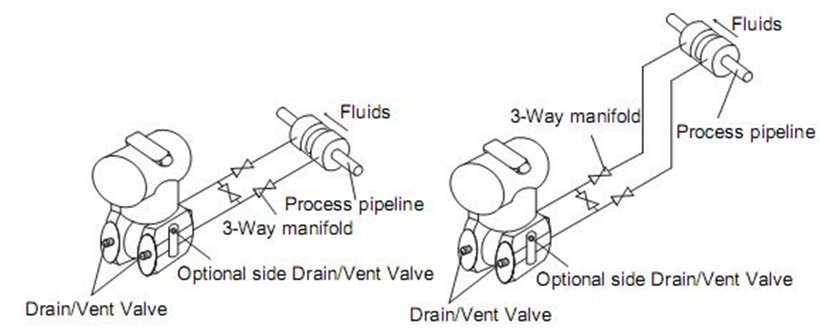

5.1 Сұйықтық шығынын өлшеу

Сұйықтық ағынын өлшеу

• Шөгінділердің жиналуын болдырмау үшін желінің бүйіріне шүмектерді қойыңыз.
• Таратқышты газдар процеске шығуы үшін шүмектердің жанына немесе астына орнатыңыз.
• Газдың шығуын қамтамасыз ету үшін ағызу/желдету клапанын жоғары қаратып ұстаңыз.

5.2 Газ шығынын өлшеу

• Крандарды құбырдың жоғарғы жағына немесе жағына орнатыңыз.
• Сұйықтықтың қайтадан желіге ағып кетуіне мүмкіндік беру үшін таратқышты шүмектердің үстіне орнатыңыз.

5.3 Бу шығынын өлшеу

• Желінің бүйіріне шүмектерді орнатыңыз және импульстік сызықтарды конденсатпен толтыру үшін таратқышты шүмектердің астына орнатыңыз.
• 250°F (121°C) жоғары бу үшін сенсорды қорғау және өлшеу дәлдігін сақтау үшін импульстік сызықтарды сумен толтырыңыз.
• Процесс температурасы таратқыштың номиналды шегінен аспайтынына көз жеткізіңіз.

Бұл нұсқаулар әртүрлі тасымалдағыштар мен жұмыс жағдайлары бойынша ағынның дәл көрсеткіштеріне кепілдік береді.

6. Қысым таратқыштар арқылы деңгейді өлшеу

Қысым таратқыштарды сұйық колоннаның гидростатикалық қысымын анықтау арқылы ашық немесе жабық ыдыстардағы сұйықтық деңгейін өлшеу үшін де пайдалануға болады.

6.1 Ашық ыдыстар

Таратқыштың жоғары қысымды жағын төменгі шүмекке қосыңыз, төменгі қысымды жағы атмосфераға шығарылады.
Таратқыш пен шүмек бірдей деңгейде болса:

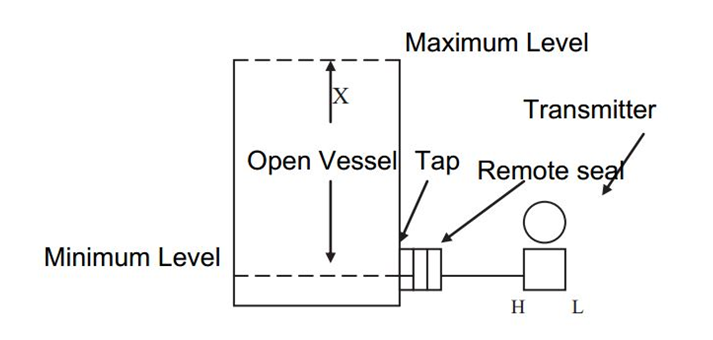

Кранмен бірдей деңгейлі таратқыш

Px=x×ρ×g

мұндағы x = сұйықтық биіктігі (м), ρ = сұйықтық тығыздығы (кг/м³), g = 9,80665 м/с².

Мысалы: x = 6,5 м және ρ = 1000 кг/м³ үшін,
Ауқым = 0 ~ 63,7 кПа.

Таратқыш шүмектен жоғары немесе төмен болса, биіктік айырмашылықтарын түзету және сұйықтық тығыздығын (ρ₀) толтыру үшін қосымша терминдерді (±hρ₀g) қосу керек.

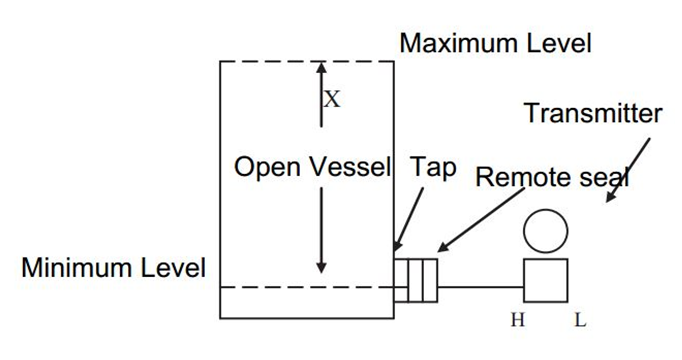

Tap-қа қарағанда деңгейі жоғары таратқыш

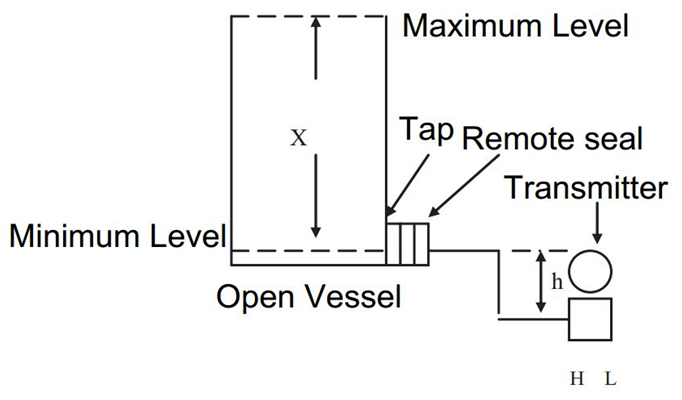

Tap деңгейінен төмен деңгейлі таратқыш

Жабық резервуарларда таратқыш сұйықтықтың үстіндегі бу немесе газ қысымын өтеуі керек.
Екі негізгі әдіс қолданылады:

• Құрғақ аяқ жағдайы: сұйықтық үстіндегі газ конденсацияланбайды; төмен қысымды жағы бос қалады.
• Ылғал аяқтың күйі: конденсация қателерін болдырмау үшін қос қашықтан тығыздағыштарды пайдаланып, екі жағы да сұйықтықпен толтырылады.

Есептің мысалы (дымқыл аяқ):

R an g e = g ( y ρ − h ρ 0 ) g [( x + y ) ρ − h ρ 0 ]

Бұл дифференциалды қысымның ыдыс қысымының ауытқуын емес, нақты сұйықтық деңгейін ғана көрсететінін қамтамасыз етеді.

⚠️ Назар аударыңыз: технологиялық орта қатып қалмауы керек, әйтпесе ол оқшаулау диафрагмасын немесе таратқыш модулін зақымдауы мүмкін.

7. Қоршаған орта және қауіпсіздік мәселелері

• Күшті діріл , температураның күрт өзгеруі немесе тікелей күн сәулесі бар жерлерде таратқыштарды орнатудан аулақ болыңыз .
• Тұтқыр немесе ауыр майлар үшін жылыту күртешелерін пайдаланыңыз.
• Жарылыстан қорғалған модельдер үшін қауіпті аймақ сертификатына (ATEX / Exd) сәйкестігін тексеріңіз.
• Техникалық қызмет көрсету немесе калибрлеу алдында әрқашан желілердегі қысымды төмендетіңіз және желдетіңіз.

Осы қауіпсіздік және қоршаған ортаны қорғау бойынша ұсыныстарды орындау ұзақ мерзімді сенімділікті және өнеркәсіптік стандарттарға сәйкесті қамтамасыз етеді.

Problem	Likely Cause	Recommended Solution
Unstable reading	Gas in liquid line / poor grounding	Vent trapped air, check shielding
Zero shift	Horizontal capsule position	Rotate housing, perform zero trim
Slow response	Long or unequal capillaries	Shorten and equalize lines
Drifting signal	Moisture ingress	Seal conduits and dry connections
Incorrect level reading	Temperature difference in legs	Use equal-length impulse lines

Тиісті профилактикалық қызмет көрсету және орнатуды тексеру далалық іске қосу кезінде кездесетін мәселелердің көпшілігін жоя алады.

9. Неліктен Silver Automation Instruments таңдау керек

Silver Automation Instruments - мұнай және газ, электр энергиясын өндіру, суды тазарту және химиялық өңдеу сияқты салалардағы жаһандық тұтынушыларға қызмет көрсететін Қытайдағы сенімді қысым таратқыш өндірушісі .

Біз қамтамасыз етеміз:

• Дифференциалды, манометрлік және абсолютті қысымды таратқыштар
• Қашықтағы диафрагма тығыздағыштары , HART/Modbus шығысы және жарылыстан қорғалған корпусы бар модельдер
• Зауыттық калибрлеу және толық ISO 9001 сәйкестігі
• Коррозиялық қолданбаларға арналған арнайы технологиялық қосылымдар мен материалдар

Біздің www.silverinstruments.com веб-сайтына кіріңіз, өнеркәсіптік автоматтандыру құралдарының толық спектрін, соның ішінде Coriolis масса өлшегіштері , магниттік шығын өлшегіштері және оң ығысу ағыны өлшегіштері .

Қорытынды

Қысым таратқышты дұрыс орнату және сымдарды орнату дәл процесс деректерін алу және зауыттың тиімділігін сақтау үшін өте маңызды.
Silver Automation Instruments ұсынатын электрлік, механикалық және калибрлеу бойынша ұсыныстарды орындау арқылы таратқыштың бу шығынын , резервуар деңгейін немесе технологиялық қысымды өлшеуге қарамастан, барлық жағдайда сенімді жұмыс істейтініне көз жеткізе аласыз.

Импульстік желіні бағыттау , капиллярларды орналастыру және қоршаған ортаны қорғау сияқты мәліметтерге мұқият назар аудара отырып, сіздің таратқышыңыз көптеген жылдар бойы дәл, техникалық қызмет көрсетусіз қызмет көрсетеді.

Жиі қойылатын сұрақтар: Қысым таратқышты орнату, сымдар және калибрлеу

1) 4–20 мА/HART қысым таратқышы үшін қандай кабельді пайдалануым керек?

Бұралмалы жұп, экрандалған кабельді (0,5–2,5 мм²) пайдаланыңыз. Жер бетіндегі ілмектер мен EMI азайту үшін қалқанды тек бір жағынан (әдетте басқару бөлмесі) жерге қосыңыз.

2) Таратқыштың сигналдық кабелін электр желілерімен бірдей өткізгішке салуға болады ма?

Жоқ. Төмен деңгейлі сигнал сымдарын бөлек өткізгіште жүргізіңіз. Егер құбыр кіреберісін жабу мүмкін болмаса, ылғалдың енуіне жол бермеу үшін оны төмен қарай бағыттаңыз.

3) Ылғалдылықтың дрейф немесе үзіліс сигналдарын тудыруын қалай болдырмауға болады?

Пайдаланылмаған жазбаларды жабыңыз, дұрыс кабель түйіспелерін пайдаланыңыз, тамшылау ілмегін қосыңыз және ылғалды жерлерде кептіргіш қаптаманы қарастырыңыз. Мерзімді түрде конденсация бар-жоғын тексеріңіз.

4) Қандай түзу және монтаждық бағдар нөлдік жылжуды азайтуға көмектеседі?

Мүмкіндігінше капсуланы тігінен орнатыңыз. DP қолданбалары үшін импульстік сызықтарды қысқа, ұзындығы бірдей және дұрыс көлбеу ұстаңыз (сұйықтық: процеске қарай жоғары; газ: процеске қарай төмен).

5) Жабық ыдыстар үшін дымқыл аяқ пен құрғақ аяқты қашан таңдау керек?

Құрғақ аяқ: бу кеңістігі конденсацияланбайды (құрғақ қалады).
Ылғал аяқ: бу конденсацияланады немесе температура өзгереді; тығыздықты тұрақты ұстау және деңгей қателерін болдырмау үшін екі аяқты толтырыңыз (немесе қос қашықтағы тығыздағыштарды пайдаланыңыз).

6) Диафрагманың қашықтағы тығыздағыштары үшін капиллярларды қалай өлшеуге болады?

Оларды қысқа, ыстықтан/күннен қорғалғандай және қос тығыздағыштар үшін бірдей ұзындықта ұстаңыз. Қысқарақ және тең капиллярлар реакцияны жақсартады және температуралық дрейфті азайтады.

7) Технологиялық қосылымдар мен фланецтерге қандай момент қолдану керек?

Болттарды крест үлгісімен біртіндеп бұраңыз; тізімделген жинақтар үшін максималды әдеттегі момент 40 Н·м (арнайы үлгімен және тығыздағыш материалмен тексеріңіз).

8) Орнатқаннан кейін DP таратқышты қалай нөлге келтіруге және диапазонға қоюға болады?

Процесті оқшаулаңыз, екі жағын теңестіріңіз (теңестіру клапанын ашыңыз), дисплейден немесе HART/Өріс коммуникаторынан нөлдік кесуді орындаңыз, содан кейін аралықты орнату үшін белгілі қысымды (қол сорғы немесе өлі салмақ) қолданыңыз.

9) Тұрақсыз көрсеткіштердің жалпы себептері қандай және оларды қалай түзетемін?

Сұйық аяқтардағы ауа, газ аяқтарында сұйық шламдар, бос арматура, нашар экрандау/жерлендіру және импульстік сызықтар арасындағы температура айырмашылығы. Аяқтарды желдетіңіз/ағызыңыз, фитингтерді қатайтыңыз және желінің ұзындығы мен температурасын теңестіріңіз.

10) Сұйықтық, газ және бу шығынын өлшеуге арналған шүмектерді қалай орнату керек?

Сұйықтық: бүйірдегі шүмектер; таратқыш крандарда/төменде, сондықтан газдар өңдеуге шығады.
Газ: үстіңгі/бүйірдегі шүмектер; сұйықтар кері ағып кетуі үшін таратқышты шүмектердің үстіне қойыңыз.
Бу: бүйірдегі шүмектер; шүмектердің астындағы таратқыш; сенсорды қорғау үшін аяқтарды 121 °C жоғары сумен толтырыңыз.

11) Қауіпті аймақтарда қандай қауіпсіздік және сертификаттау пункттері маңызды?

Сәйкес рұқсаттары бар таратқыштарды пайдаланыңыз (мысалы, ATEX /IECex Ex d/Ex ia). Аймақ классификациясы мен жергілікті кодқа сәйкес кедергілерді, жерге қосуды және орнатуды қамтамасыз етіңіз.

12) Ашық резервуарлардағы деңгейді өлшеу диапазонын қалай есептеймін?

Ауқым ≈ ρ·g·H (мысалы, 1000 кг/м³ × 9,80665 м/с² × биіктік). Таратқыш төменгі шүмекпен бірдей биіктікте болмаса, биіктік айырмашылықтары мен кез келген толтыру сұйықтығына байланысты бас түзетулерін қосыңыз.

13) Неліктен қашықтағы пломба жүйесінде менің жауап беру уақытым баяу?

Капиллярлардың шамадан тыс ұзындығы, шағын тесік немесе температура градиенттері толтыру сұйықтығының тұтқырлығын және жауап беру уақытын арттырады. Капиллярларды қысқарту/теңестіру және жылу көздерінен оқшаулау.

14) Қысым таратқышты қаншалықты жиі калибрлеу керек?

Әдеттегі өсімдік тәжірибесі 6-12 ай. Алғашқы іске қосқаннан кейін, техникалық қызмет көрсетуден кейін немесе процесс немесе қоршаған орта жағдайлары айтарлықтай өзгерген кезде калибрлендіріңіз.

15) Таратқышқа зақым келтірместен импульстік желілерді тазартудың ең жақсы жолы қандай?

Тазартуды технологиялық шүмектердің жанына енгізіңіз және бірдей ұзындықтағы түтік арқылы процесске немесе қауіпсіз ағызуға қайтарыңыз — ешқашан таратқыш корпусы арқылы тазаламаңыз.
