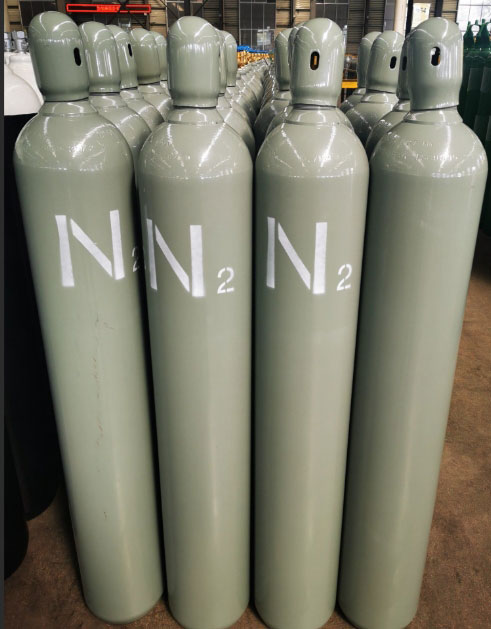

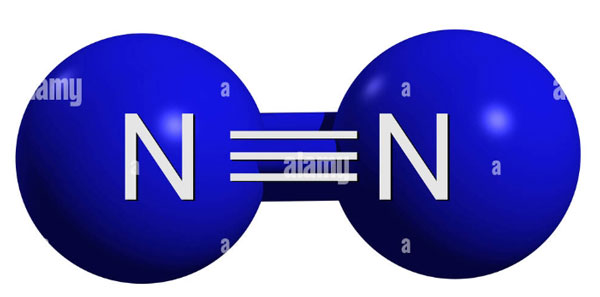

Азот және қысымды өлшеу қиындықтарының сипаттамалары

Азот (N₂) өнеркәсіптік қолдануда жиі қолданылатын инертті газдардың бірі ретінде қысымды өлшейтін жабдыққа ерекше талаптар қоятын бірегей физикалық және химиялық қасиеттерге ие. Біріншіден, азот (N₂) стандартты температура мен қысымда түссіз, иіссіз газ, тығыздығы ауадан сәл төмен (1,25 г/л қарсы ауаның 1,29 г/л), бұл құбыр ағынын өлшеу үшін газ динамикалық сипаттамаларын ескеру қажет дегенді білдіреді. Екіншіден, азот химиялық тұрғыдан өте тұрақты және басқа заттармен сирек әрекеттеседі. Бұл коррозия қаупін азайтқанымен, химиялық реакцияларға немесе адсорбция принциптеріне негізделген дәстүрлі сенсорларды тиімсіз етеді.


Өнеркәсіптік процестерде азот қысымының диапазондары күрт өзгереді — ауа бөлу жабдығымен өндірілетін төмен қысымды азоттан (бірнеше кПа төмен болуы мүмкін) жоғары қысымды сақтау резервуарларына дейін (40 МПа дейін немесе одан да көп). Сонымен қатар, азот температурасы жоғары температуралық процестерде -196 ° C температурадағы криогенді сұйық азоттан бірнеше жүз градус Цельсийге дейін өзгеруі мүмкін. Бұл экстремалды жұмыс жағдайлары қоршаған ортаға ерекше бейімделгіштігі мен тұрақты өнімділігі бар өлшеу жабдығын талап етеді.


Атап айтқанда, жоғары қысымдағы азот идеалды газ күйінің теңдеуінен ауытқып, идеалды емес газ мінез-құлқын көрсете алады. Бұл температура әсерлерін дәл өтеу үшін қысымды өлшеу құрылғыларын қажет етеді. Сонымен қатар, жартылай өткізгіштер мен фармацевтика сияқты тазалық талаптары қатаң болатын салаларда өлшеу жабдығы кез келген ықтимал материалды газдан шығару немесе адсорбция әсерлерін болдырмай, нөлдік ластануды қамтамасыз етуі керек.

SH308-M сериялы қысымды таратқыштардың техникалық артықшылықтары

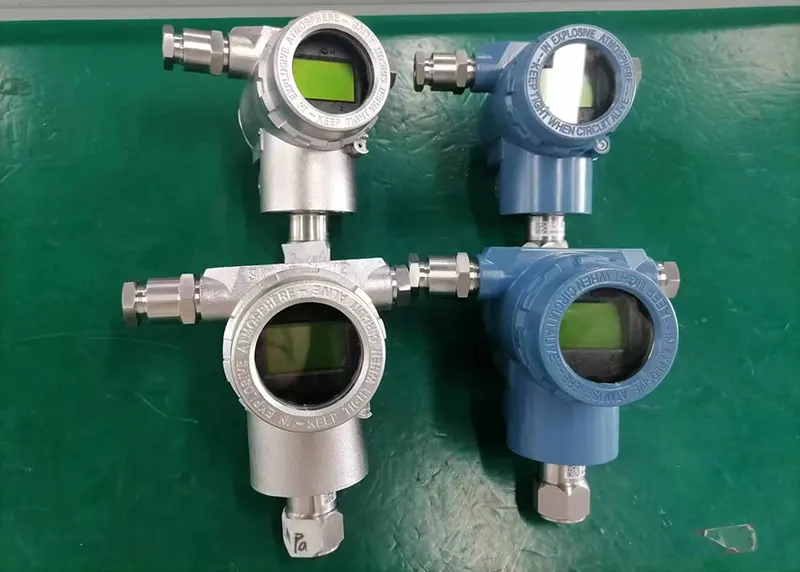

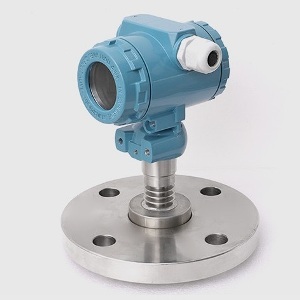

H308-M сериялы қысым таратқыштары N2 қысымын өлшеу үшін тамаша таңдау

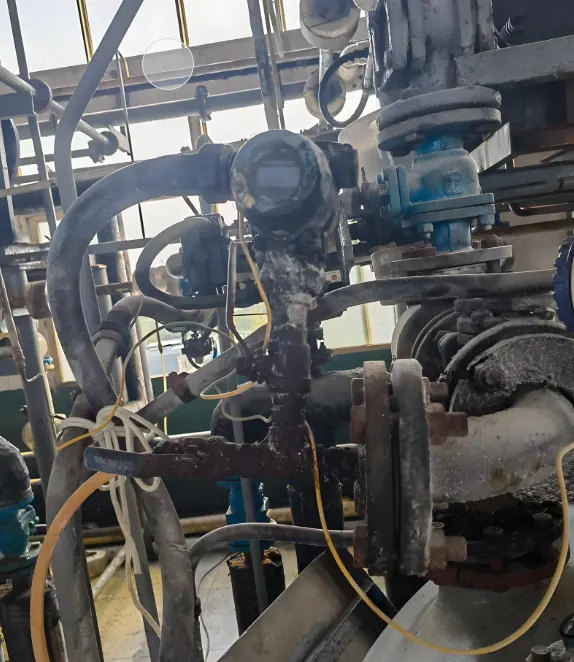

SH308-M сериялы қысым таратқышы монокристалды кремний резонанстық сенсор чипін және азотты өлшеудің қатаң талаптарына тамаша жауап беретін озық MEMS технологиясын пайдаланады.

Оның негізгі техникалық артықшылықтары келесі аспектілерде көрінеді:

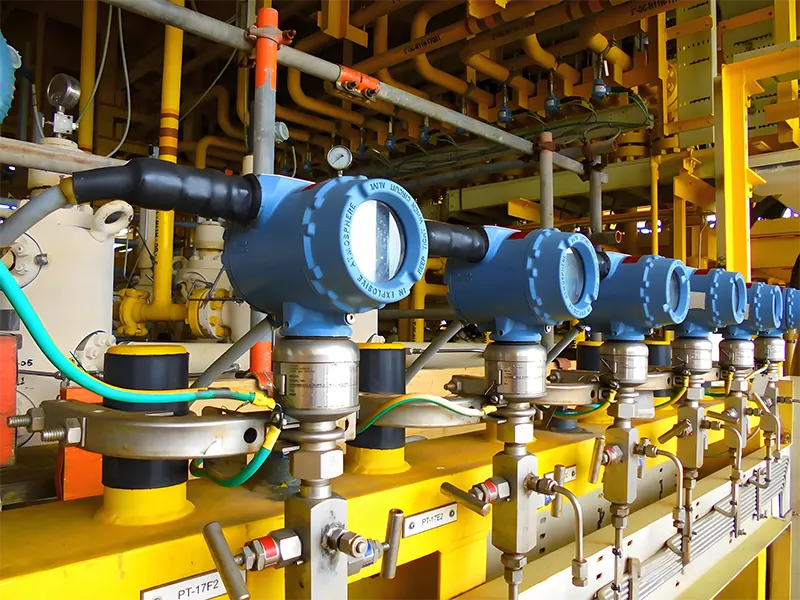

✔ Әлемдегі жетекші артық қысым өнімділігі

Қысым таратқышында 50 МПа-ға дейінгі артық қысым мүмкіндігі бар бірегей монокристалды кремний сенсорының дизайны бар, бұл әдеттегі диффузиялық кремний немесе керамикалық сыйымдылық сенсорларынан әлдеқайда асып түседі https://www.silverinstruments.com/ceramic-pressure-sensor.html. Қысымның ауытқуына немесе кездейсоқ соққыларға бейім азот жүйелері үшін бұл артық жүктемеден қорғау мүмкіндігі сенсордың зақымдалуын тиімді болдырмайды. Өнімнің техникалық сипаттамалары 40МПа (5800 psi) диапазонындағы азот жүйелері үшін де таратқыштың ±0,1%FS/МПа артық қысым тұрақтылығын сақтайтынын көрсетеді, бұл әсіресе жоғары қысымды азот сақтау резервуарлары мен құбыр жүйелері үшін өте маңызды.

✔ N2 қысым сенсорындағы температураның ерекше бейімделуі

SH308-M сериясы -40°C-тан +85°C-қа дейінгі температура диапазонында (фторкөміртекті май толтырумен: -10°C-тан +60°C-қа дейін) жұмыс істейді және оны -40°C-тан +90°C-қа дейін сақтауға болады. Бұл кең температура диапазоны сұйық азоттың булануынан жоғары температурада азотты өңдеуге дейінгі әртүрлі жағдайларға бейімделуге мүмкіндік береді. Оның қоршаған орта температурасының әсері бар болғаны ±0,1%FS/10°C, яғни азот температурасы күрт өзгеретін қолданбаларда да өлшемдер әрең өзгермейді.

✔ Теңдессіз ұзақ мерзімді тұрақтылық

Монокристалды кремний сенсоры ±0,2% URL/жыл ұзақ мерзімді тұрақтылыққа қол жеткізе отырып, ең аз сусымалы және гистерезис әсерлерін көрсетеді. Үздіксіз жұмыс істейтін азот жүйелері үшін (ауаны бөлу қондырғылары немесе қорғаныс газ жүйелері сияқты) бұл калибрлеу жиілігін айтарлықтай азайтады және техникалық қызмет көрсету шығындарын азайтады. Салыстыру үшін, дәстүрлі тензометрлер датчиктері әдетте үлкен дәрежеде дрейфті көрсетеді.

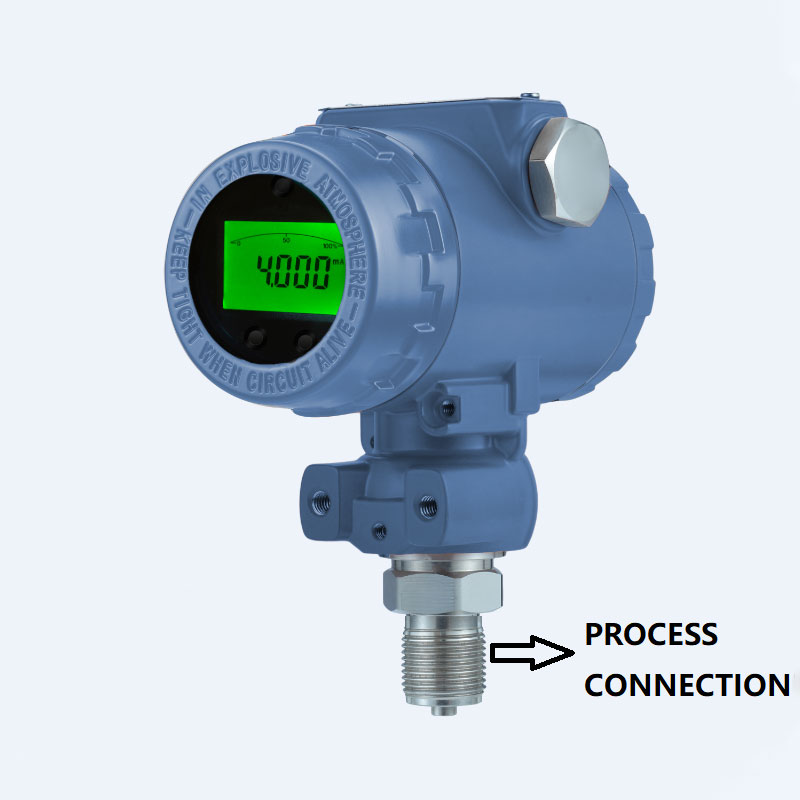

✔ Процесс қосылымындағы икемді конфигурация опциялары

Өнім әртүрлі қысым түрлерін (манометр, абсолютті), бірнеше технологиялық қосылымдарды (G1/2, NPT1/2, M20×1,5 және т.б.) және әртүрлі диафрагмалық материалдарды (SUS316L, Hastelloy C-276 және т.б.) ұсынады. Өте жоғары таза азотты қолдану үшін материалды газдан шығаратын ластану қаупін толығымен жою үшін алтын жалатылған 316L диафрагма опциясы қол жетімді. Бұл модульдік дизайн SH308-M әртүрлі азот жүйелеріндегі арнайы талаптарға тамаша бейімделуге мүмкіндік береді.

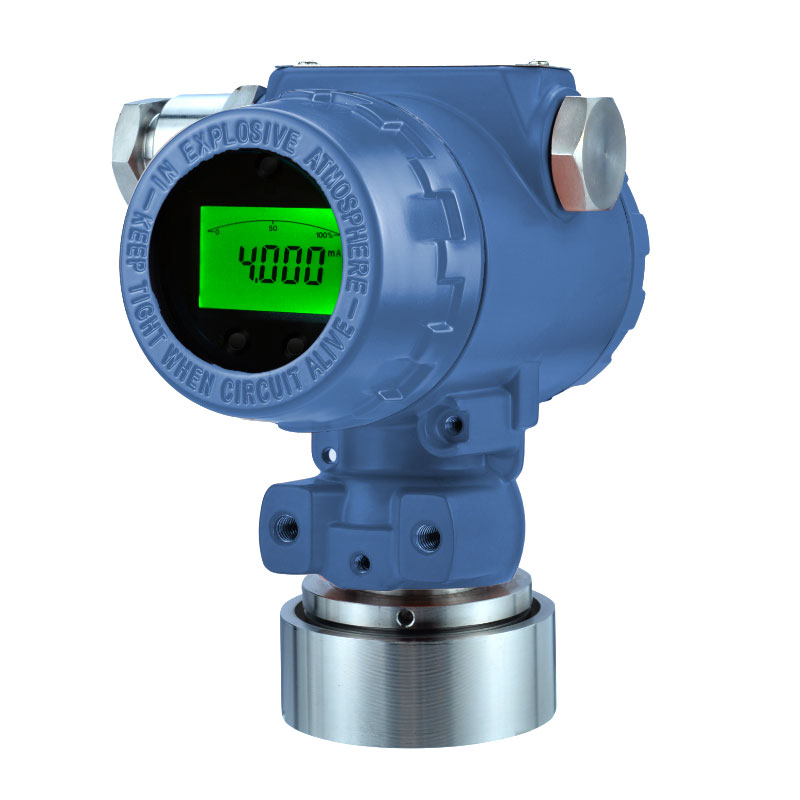

✔ Сандық азот қысымын таратқыштар

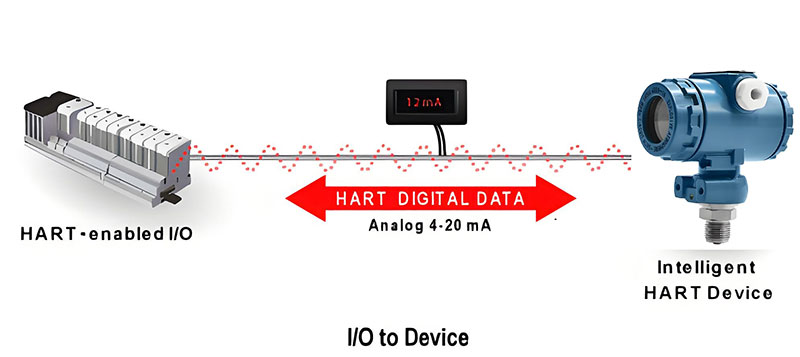

SH308-M нақты уақыттағы қысымды бақылауға арналған артқы жарығы бар сандық дисплейді ұсынады және әмбебап үйлесімділік үшін 4-20mA+HART аналогтық шығысын қолдайды. Ол сандық басқару жүйелеріне үздіксіз интеграциялау үшін MODBUS RTU (RS485) қосымшасымен жабдықталуы мүмкін. Бұл әмбебап таратқыш өнеркәсіптік автоматтандыру үшін ыңғайлылық пен икемділікті ұсына отырып, жергілікті оқу мүмкіндігін қашықтан байланыс мүмкіндіктерімен біріктіреді.

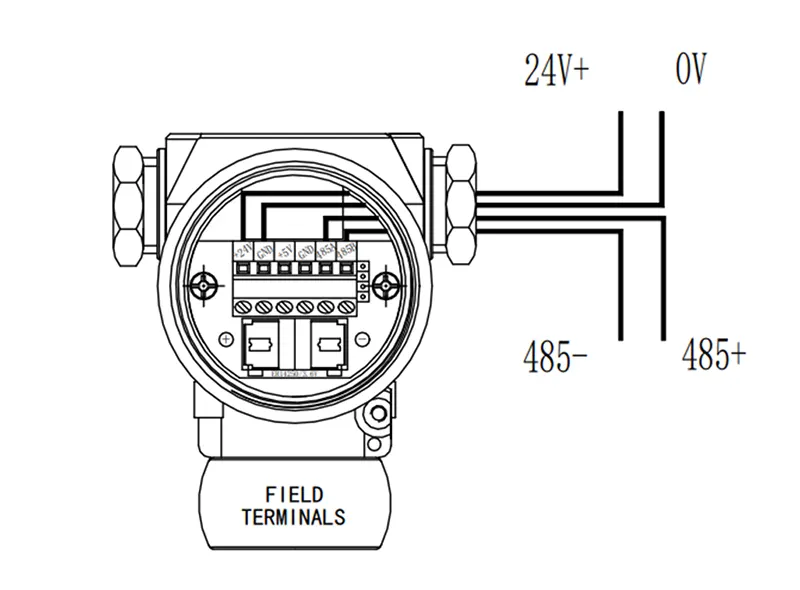

Біз сондай-ақ N2 қысым таратқыштарына MODBUS RTU(RS485) орнату құжаттарын қосамыз >> ЖҮКТЕП АЛУ

Азот жүйелеріндегі SH308-M типтік қолданбалары

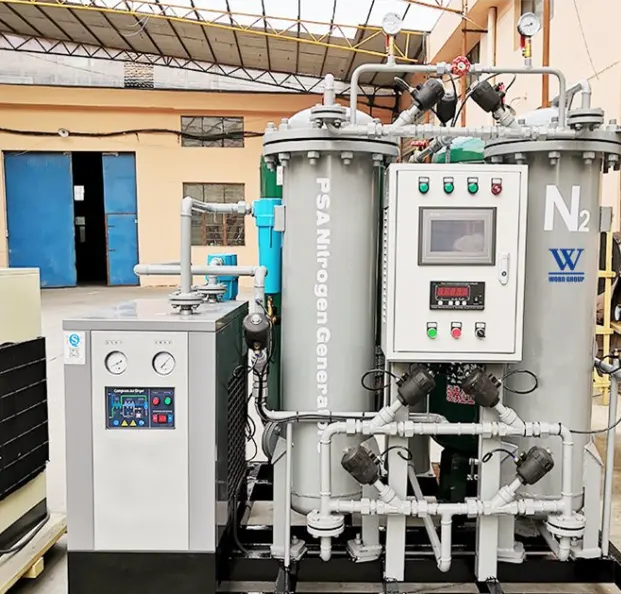

1. Ауаны бөлудің азот жүйесін бақылау

Қысым өзгермелі адсорбция (PSA) немесе мембраналық бөлу азот жүйелерінде SH308-M адсорбция мұнарасының қысымының өзгерістерін дәл өлшей алады (әдетте 0-1МПа диапазон). Оның 100:1 айналдыру коэффициенті бірдей таратқышқа іске қосудан толық жүктемеге дейін әртүрлі жұмыс жағдайларын қамтуға мүмкіндік береді, ал 0,075% жоғары дәлдік оттегі мазмұнын дәл талдауды қамтамасыз етеді. Кірістірілген температура компенсациясы тәулік бойы үздіксіз жұмыс сенімділігіне кепілдік бере отырып, қоршаған орта температурасының ауытқуларын автоматты түрде түзетеді.

2. Жоғары қысымды азотты сақтау резервуарының қауіпсіздігін бақылау

40МПа дейінгі жоғары қысымды азотты сақтау резервуарлары үшін SH308-M 50МПа артық қысымнан қорғаныс қос қауіпсіздік кепілдігін қамтамасыз етеді. IP67 қорғаныс рейтингі қатал сыртқы орталарға төтеп береді, ал Hastelloy диафрагма нұсқасы ықтимал ізді коррозиялық қоспаларға қарсы тұрады. HART протоколы арқылы операторлар қысым тенденцияларын қашықтан бақылай алады және ауытқуларды дереу анықтай алады.

3. Жартылай өткізгіштер өнеркәсібі Ультра жоғары таза азотты бақылау

Жартылай өткізгішті өндіруде SH308-M алтын жалатылған 316L диафрагма опциясы металдық иондарды шығаруға арналған SEMI F20 стандарттарына толығымен сәйкес келеді. 0,1% жоғары дәлдік жылдам 0,25 секундтық жауап беру уақытымен үйлеседі, литография және оюлау сияқты маңызды процестерде азот ағынын дәл бақылауға мүмкіндік береді. Үш түймелі жергілікті операция ластануды тудыруы мүмкін қақпақты жиі алып тастамай-ақ тез калибрлеуге мүмкіндік береді.

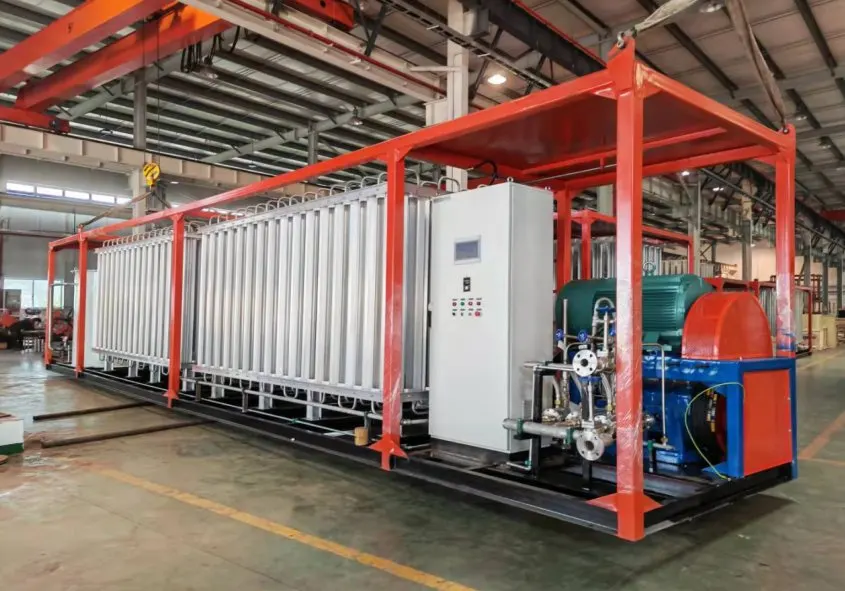

4. Сұйық азотты булану жүйелері

SH308-M -196°C сұйық азотты тікелей өлшей алмаса да, ол буланған төмен температуралы азот құбырларында (-50°C және 0°C) өте жақсы жұмыс істейді. Фторкөміртекті маймен толтырылған нұсқасы -10°C төмен температурада тұрақты жұмыс істейді, сонымен бірге оның статикалық қысымның тамаша өнімділігі (N/A) әртүрлі қаныққан бу қысымдарында өлшеудің тұрақтылығын қамтамасыз етеді.

Таңдау және орнату бойынша ұсыныстар

Азотты қолдану ерекшеліктерін ескере отырып, SH308-M конфигурациясының келесі принциптерін ұсынамыз:

1. Қысым диапазонын таңдау:

Жүйенің максималды жұмыс қысымынан 1,5 есе жоғары, 40МПа аспайтын ауқымды таңдаңыз. Мысалы, 10МПа жұмыс қысымы үшін 0-16МПа ауқымын таңдаңыз.
Біз барлық N2 қысым сенсорының ауқымын және URL мекенжайын тізімдейміз:

2. Диафрагма материалын таңдау:

- Стандартты өнеркәсіптік азот: Стандартты 316L баспайтын болат
- із қалдыратын коррозиялық компоненттері бар азот: Hastelloy C-276
- Өте жоғары тазалық талаптары: Алтын жалатылған 316L

3. Процесстік қосылым түрлері:

- Жоғары қысымды жүйелер: 1/2"NPT(F) ,M20* 1,5 немесе G1/2
- Жиі бөлшектеу қажет: үш қысқышты санитарлық қосылымдар (арнайы тапсырыс қажет)

4. n2 Қысым таратқыштары үшін қажет шығыс

- Біздің барлық n2 қысымды таратқыштарымыз 4-20 мА шығысымен, бірақ сіз қолданбаларыңыз үшін MODBUS MODBUS, HART қажет пе екенін көрсетуіңіз керек.

5. Арнайы опциялар:

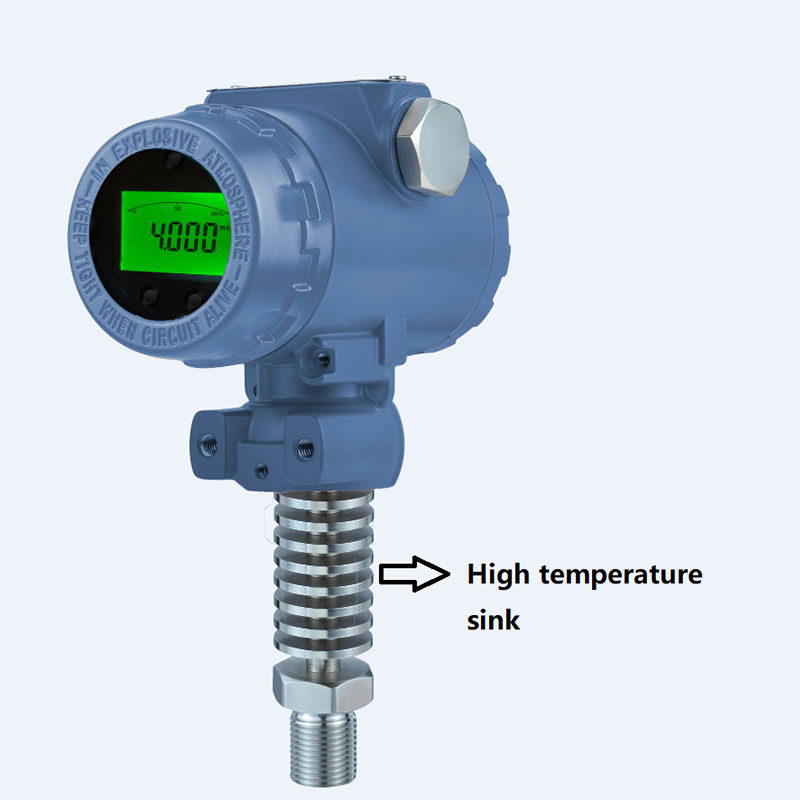

- Жоғары температуралы азот: жылу қабылдағышты таңдаңыз (R1/R2/R3)
- Діріл бар: демпферлік уақыт параметрін реттеңіз (0-99,9 секунд реттеледі)

Орнату туралы ескертпелер:

- Сұйық азот тікелей жанасуы мүмкін таратқыштарды орнатудан аулақ болыңыз
- Жоғары қысымды қолдану үшін 50 мм құбырларға U-болтты орнатуды ұсыныңыз
- Сигнал кабельдері параллель бағыттауды болдырмай, қуат кабельдерінен кемінде 15 см қашықтықты сақтауы керек

Техникалық қызмет көрсету және калибрлеу

SH308-M модульдік дизайны өте қарапайым техникалық қызмет көрсетуге мүмкіндік береді:
1. Күнделікті тексерулер тек нөлдік дрейфті тексеруді қажет етеді (үш түйме арқылы жергілікті түрде калибрлеуге болады)
2. Жыл сайынғы кешенді өнімділікті тексеру (кемінде 3 есе жоғары дәлдігі бар стандартты құрылғыны пайдалану ұсынылады)
3. Әр 3-5 жыл сайын сұйықтықты толтыру (жұмыс ортасына байланысты)

HART коммуникаторларын немесе конфигурациялық бағдарламалық құралды пайдалана отырып, инженерлер:

- Сенсордың денсаулығын қашықтан диагностикалау
- Динамикалық жауапты оңтайландыру үшін демпферлік уақытты реттеңіз
- Дабыл токтарын орнату (реттелетін 3,6-22,8 мА)
- Жиынтық жұмыс уақыты сияқты маңызды параметрлерді қараңыз

Бұл өнімділік артықшылығы SH308-M азотты өлшеу қолданбаларында ерекше үнемділік береді. Бастапқы инвестиция сәл жоғары болса да, оның ұзақ мерзімді тұрақтылығы, ең аз техникалық қызмет көрсету талаптары және ұзартылған қызмет мерзімі меншіктің жалпы құнын (ТШО) айтарлықтай төмендетеді.

Қорытынды
SH308-M сериялы қысым таратқышы, оның монокристалды кремний резонанстық технологиясы және инновациялық MEMS дизайны бар, азотты өлшеудегі әртүрлі қиындықтарды тамаша шешеді. Өте жоғары қысымды сақтау цистерналары, ультра таза жартылай өткізгіш қолданбалары немесе температураның күрт ауытқуы бар жағдайлар үшін ол тұрақты, дәл және сенімді өлшеу деректерін береді. Икемді конфигурация опцияларымен және қарапайым техникалық қызмет көрсету мүмкіндіктерімен біріктірілген SH308-M азот жүйесінің қысымын бақылау үшін тамаша таңдау екені сөзсіз.

Максималды сенімділікке және ең төменгі өмірлік цикл шығындарына ұмтылатын пайдаланушылар үшін азотты өлшеу жүйелерінің негізгі құрамдас бөлігі ретінде SH308-M-ді қатты ұсынамыз. Silver Instruments ресми веб-сайтына кіріңіз немесе арнайы қолданбаларға бейімделген таңдау бойынша кеңес пен техникалық қолдау алу үшін жергілікті дистрибьюторларға хабарласыңыз.
