Қысымды өлшеу заманауи өнеркәсіпте, ғылыми зерттеулерде және күнделікті қолдануда маңызды рөл атқарады. Өнеркәсіптік өндірісте қысым - температура, ағын немесе деңгей сияқты - бақылануы және бақылануы керек маңызды процесс айнымалысы. Оның өлшеу дәлдігі энергия тиімділігіне, өндіріс қауіпсіздігіне және жалпы экономикалық көрсеткіштерге тікелей әсер етеді.

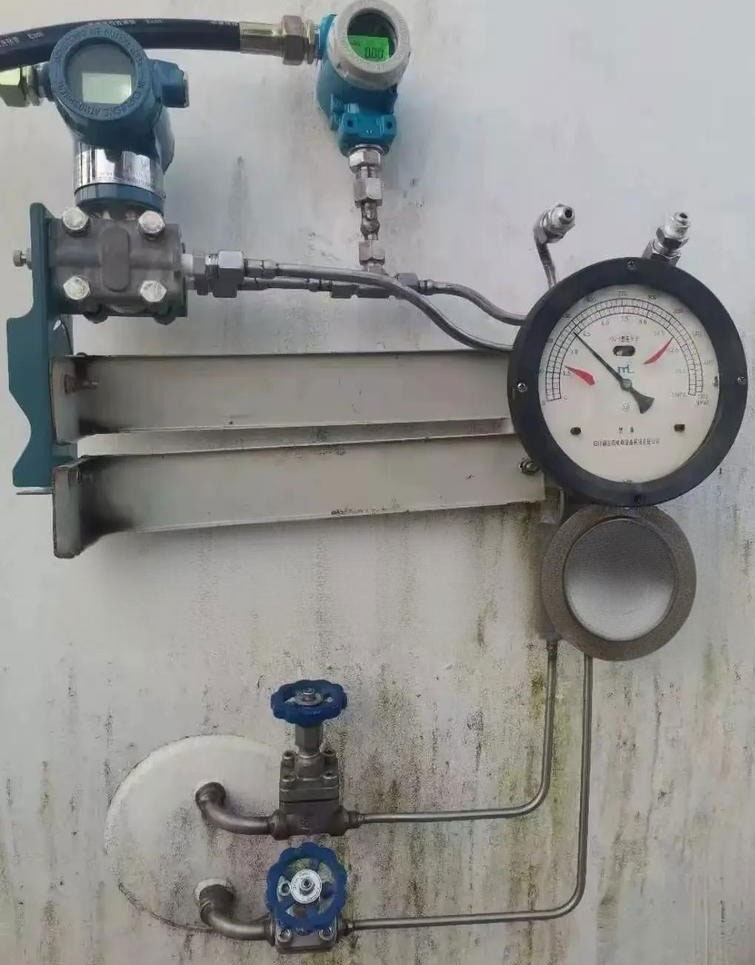

Мысалы, бу турбиналық генераторлық жүйелер жоғары температура мен жоғары қысымды буды қажет етеді. Жұмыс кезінде көптеген қысымды аспаптар жүйенің тұрақтылығы мен тиімділігін қамтамасыз етеді. Химия өнеркәсібінде қысымды дәл бақылау реакция нәтижелерін анықтайды. Мысалы, аммиак синтезінде дұрыс қысымды сақтау химиялық реакцияның оңтайлы шығымдылықпен жүруін қамтамасыз етеді. Төмен қысым конверсия тиімділігінің нашарлауына әкеледі, ал шамадан тыс қысым қауіпсіздік тәуекелдерін арттырады.Ғылыми зерттеулерде және заманауи технологияда қысым материалдардың құрылымдық немесе фазалық түрленуіне әсер етеді. Кейбір металдарды жоғары тазалыққа қол жеткізу үшін өте төмен қысым жағдайында ғана тазартуға болады. Ал жасанды алмаз өндіру, керісінше, гигапаскаль (GPa) диапазонына жететін ультра жоғары қысымды қажет етеді. Тіпті жұқа пленкалы жабындар сияқты дамып келе жатқан технологияларда вакуум мен қысымды бақылау өте маңызды.
Жоғары қысымда сұйықтықтардың, металдардың және басқа материалдардың физикалық қасиеттері, мысалы, сығылу, тұтқырлық, электр өткізгіштік және кристалдық құрылым — стандартты атмосфералық жағдайлардан ерекшеленетін әрекеттерді көрсетеді. Сондықтан қысымды өлшеу технологиясындағы жетістіктер осы өзгерістерді түсіну және басқару үшін өте маңызды.
Қорғаныс және аэроғарыш өнеркәсібінде қысымды бақылау бірдей маңызды. Қолданбаларға жел туннелін сынау, ұшақ бетіндегі қысымның картасын жасау, жанар-жағармай және майлау жүйесін басқару, гидравликалық және пневматикалық жүйелер, реактивті соққыны басқару және биіктікті өлшеу кіреді. Барлық осы жағдайларда қысымды дәл өлшеу қажет.

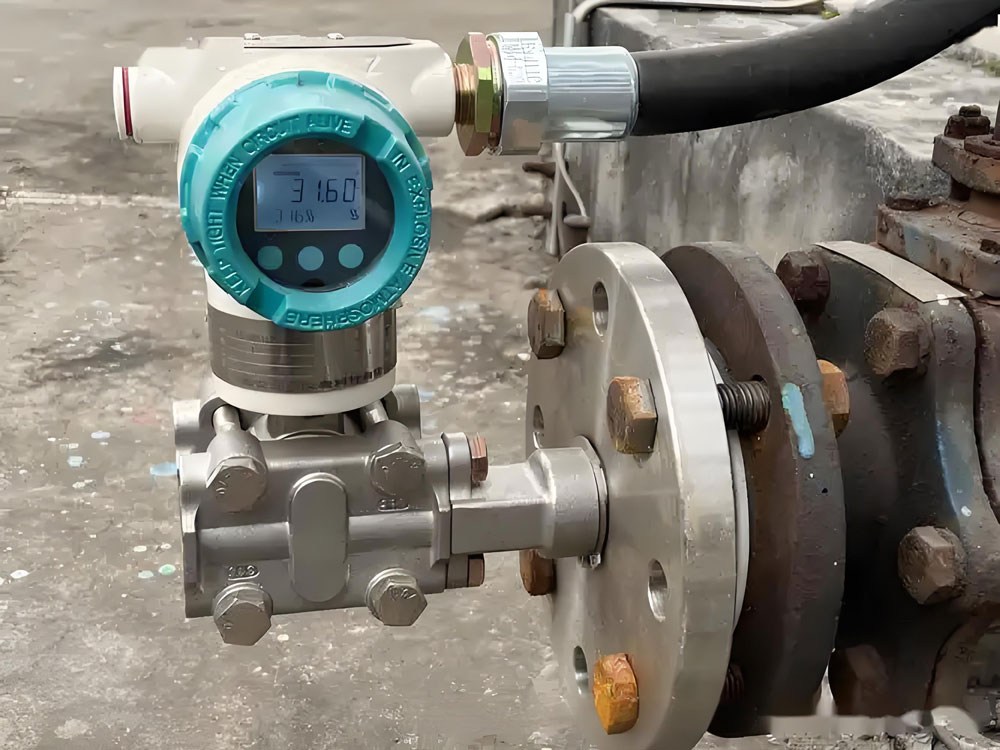

Қысым таратқыштарға сұраныс
Өнеркәсіптік өндіріс пен ғылыми зерттеулердің қарқынды дамуымен қысымды өлшеуге сұраныс күрт кеңейді. Заманауи өндірістер өте жоғары қысымды да, микро қысымды да өте дәлдікпен өлшеуге қабілетті құралдарды қажет етеді.
Қысымды өлшеу көптеген қолданбаларды қамтиды: газдар мен сұйықтықтар, статикалық және динамикалық қысым, таза және тұтқыр орталар, тіпті улы немесе майланған сұйықтықтар. Инженерлер сондай-ақ пайда болатын талаптарға сай жаңа әдістер мен жабдықты әзірлеу кезінде қысым мәндерін эталондық стандарттардан жұмыс аспаптарына дәл беруді қамтамасыз етуі керек.
Физикада қысым деп беттегі аудан бірлігіне әсер ететін күшті айтады. Математикалық тұрғыдан бұл қатынас былай өрнектеледі:
Қолданылатын күш біркелкі таралмаған кезде қысымды келесідей анықтауға болады:
Инженерлік тәжірибеде қысым көбінесе анықтамалық шарттарға және өлшеу әдістеріне байланысты бірнеше түрлі жолдармен көрсетіледі.
Атмосфералық қысым ( p ₀ ) - жер бетінен жоғары ауаның салмағы әсер ететін күш. Ол биіктікке, ендікке, температураға және ауа райы жағдайларына байланысты өзгереді.
Абсолютті қысым ( p ₐ ) атмосфералық қысымды қоса, белгілі бір нүктеде сұйықтықтың, газдың немесе будың жалпы қысымын білдіреді.
Манометрлік қысым ( p ) - атмосфералық қысымға қатысты өлшенетін қысым, яғни:

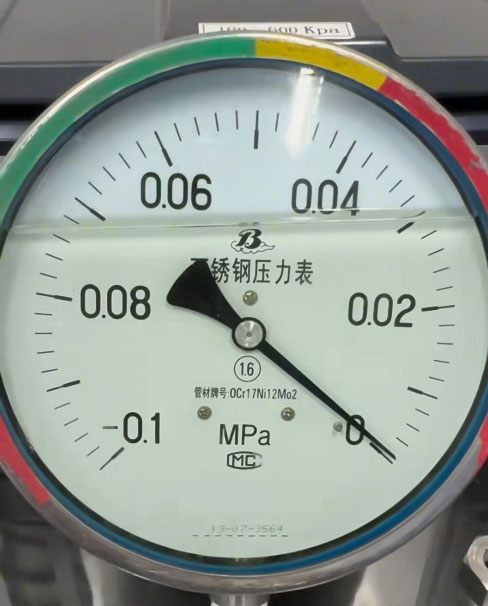

Абсолютті қысым атмосфералық қысымнан төмен болса, айырмашылық вакуумдық қысым деп аталады ( p ₕ ), келесі түрде өрнектеледі:
Вакуумның дәрежесі абсолютті қысымның атмосфералық қысыммен салыстырғанда қаншалықты төмен екенін көрсетеді. Көптеген өнеркәсіптік қолданбаларда аспаптар манометрлік қысымды немесе вакуумдық қысымды тікелей өлшеуге арналған.
Қысымның әртүрлі түрлері арасындағы байланыстар 1-1-суретте тұжырымдамалық түрде көрсетілген.
Сурет 1-1 : Абсолюттік қысым, атмосфералық қысым, манометрлік қысым және вакуумдық қысым арасындағы байланыстар.
Қысымның анықтамасынан қысымның аудан бірлігіне күш ретінде берілген туынды шама екені анық.
Халықаралық стандарттарға (SI) сәйкес қысымның негізгі бірлігі Паскаль (Па) болып табылады, ол келесідей анықталады:
Паскальдың әмбебап қабылданғанына қарамастан, әртүрлі секторларда бірнеше дәстүрлі және салаға тән бірліктер қолданыста қалады. Ең жиі кездесетіндер мыналарды қамтиды:
1 см²-ге әсер ететін 1 кг-күштен туындаған қысым ретінде анықталады, кгс/см² деп белгіленеді.
0°C температурада және стандартты ауырлықта (9,80665 м/с²) 760 мм сынап бағанасы түсіретін қысымды білдіреді. Ол әдетте атм ретінде қысқартылған.
Стандартты жағдайларда 1 мм сынап бағанасының қысымы.
4°C температурада 1 мм су бағанасы шығаратын қысым.
Қосымша қысым бірліктеріне бар , су бағанының метрі (mH ₂ O) және шаршы дюймге фунт (psi немесе lbf/in²) кіреді.
Түрлендіруді жеңілдету үшін 1-1-кестеде әртүрлі қысым бірліктері арасындағы түрлендіру коэффициенттері берілген.
Қысымды өлшеу өнеркәсіптік автоматтандырудың, ғылыми эксперименттердің және заманауи техниканың негізін құрайды. Әртүрлі қысым түрлерін , бірліктерін және түрлендіру принциптерін түсіну барлық техникалық пәндер бойынша дәлдікті, қауіпсіздікті және тиімділікті қамтамасыз етеді. Жаңа технологиялар жоғары дәлдікті және кеңірек өлшеу диапазондарын талап ететіндіктен, қысымды өлшеу құралдарының жетістіктері өнеркәсіпте де, зерттеулерде де прогресті жалғастырады.
Кесте 1-1 Қысым бірліктерінің түрлендіру коэффициенттері
| Unit Name | Symbol | Pa | bar | mmH₂O | mmHg | atm | kgf/cm² | lbf/in² (psi) | torr |
| Pascal | Pa | 1 | 1.0×10⁻⁵ | 1.01972×10⁻⁴ | 7.50062×10⁻³ | 9.86923×10⁻⁶ | 1.01972×10⁻⁵ | 1.4504×10⁻⁴ | 7.50062×10⁻³ |
| bar | bar | 1.0×10⁵ | 1 | 1.01972×10³ | 7.50062×10² | 9.86923×10⁻¹ | 1.01972×10 | 14.504 | 750.062 |
| mmH₂O | mmH₂O | 9.80665 | 9.80665×10⁻⁴ | 1 | 7.355×10⁻² | 9.678×10⁻⁵ | 1.0197×10⁻³ | 1.4223×10⁻² | 7.355×10⁻² |
| mmHg | mmHg | 1.33322×10² | 1.33322×10⁻³ | 13.5951 | 1 | 1.316×10⁻³ | 1.3595×10⁻² | 1.959×10⁻¹ | 1 |
| Standard atmosphere | atm | 1.01325×10⁵ | 1.01325 | 1.0332×10³ | 7.6×10² | 1 | 1.0332×10 | 14.696 | 760 |
| Technical atmosphere | kgf/cm² | 9.80665×10⁴ | 9.80665 | 9.678×10² | 7.355×10¹ | 9.677×10⁻² | 1 | 14.223 | 735.6 |
| Pound-force per square inch | lbf/in² | 6.89476×10³ | 6.89476×10⁻¹ | 7.0306×10¹ | 5.1713 | 6.8046×10⁻² | 7.0306×10⁻² | 1 | 51.715 |
| torr | torr | 133.322 | 1.33322×10⁻³ | 13.5951 | 1 | 1.316×10⁻³ | 1.3595×10⁻² | 1.93386×10⁻² | 1 |
