Тікелей құбыр ұзындығына қойылатын талаптар

Ағынды тұрақты және дәл өлшеуді қамтамасыз ету үшін құйынды шығын өлшегіштің жоғары және төменгі ағынында дұрыс түзу құбыр ұзындығын сақтау керек.

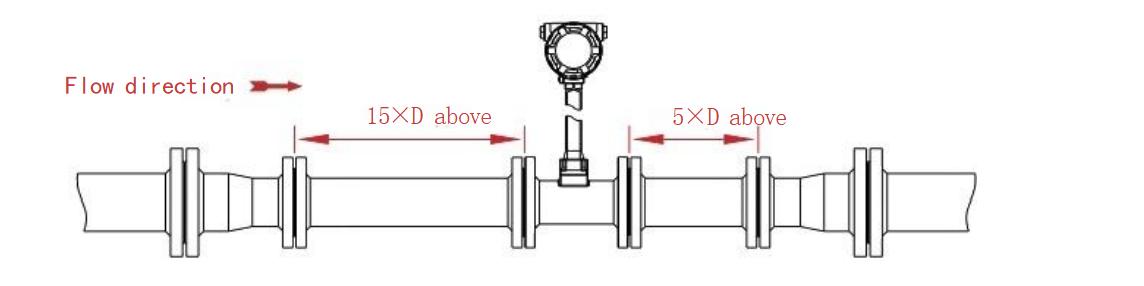

(1) Қысқарту құбыры (ағынды қысқарту)
Құбырларды азайту үшін шығын өлшегіштің ағынының алдында кемінде 15D және төмен қарай 5D түзу құбырды қамтамасыз етіңіз.
(D = құйынды шығын өлшегіштің номиналды ішкі диаметрі)


(2) Кеңейту құбыры (ағынды кеңейту)

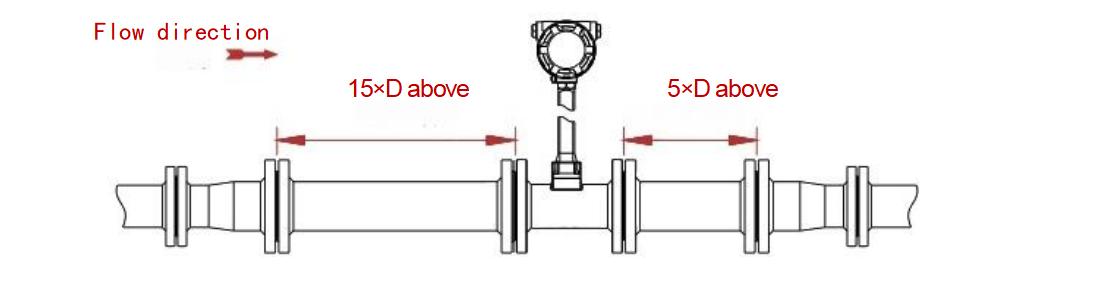

Құбырды кеңейту жағдайында бірдей түзу ұзындықтарды сақтаңыз: 15D жоғары және 5D төмен.

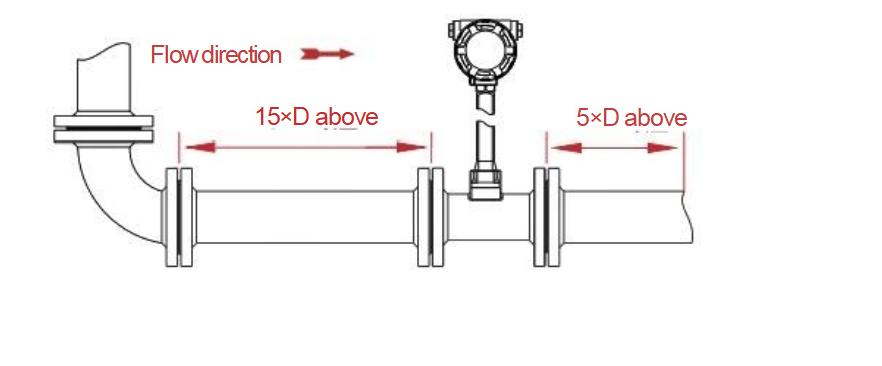

(3) Шынтақ және иілу
Әрбір шынтақ немесе құбыр иілісі үшін өлшеу алдында ағынды тұрақтандыру үшін 15D түзу құбырды жоғары және 5D төмен ағынға орнатыңыз.

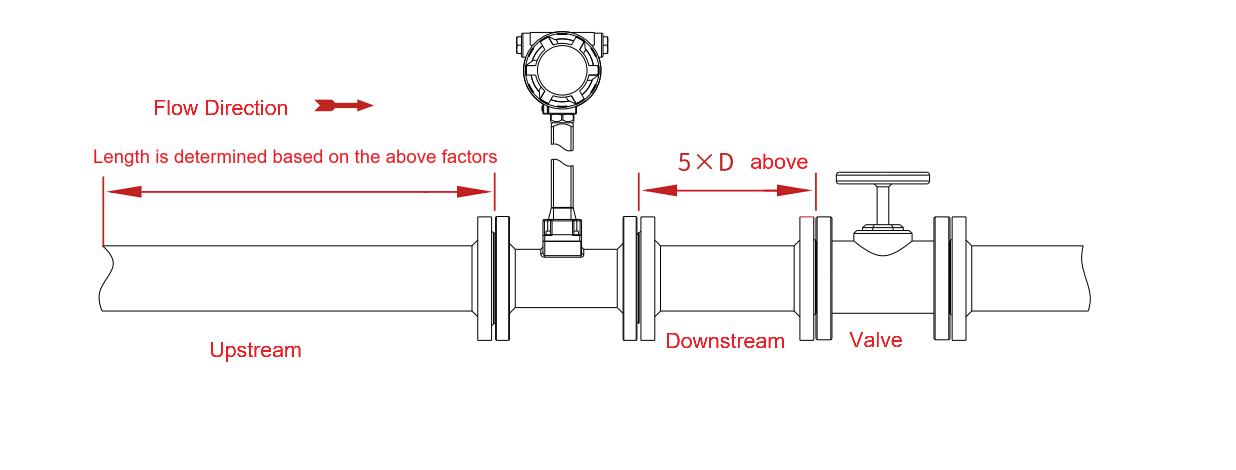

(4) Клапанның орны
Ең дұрысы, клапан шығын өлшегіштің төменгі жағында орнатылуы керек.

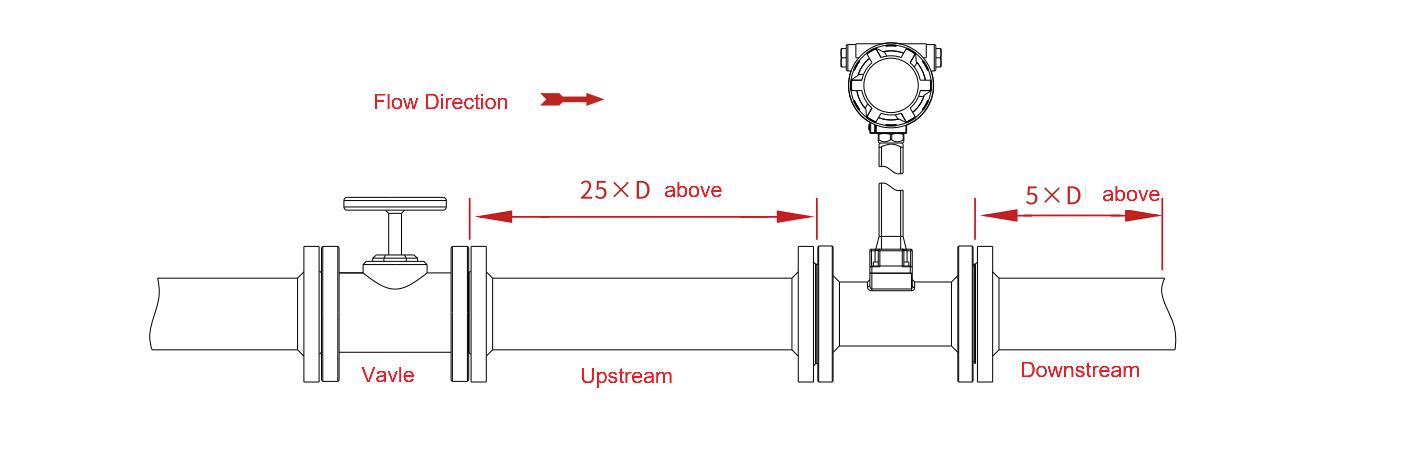

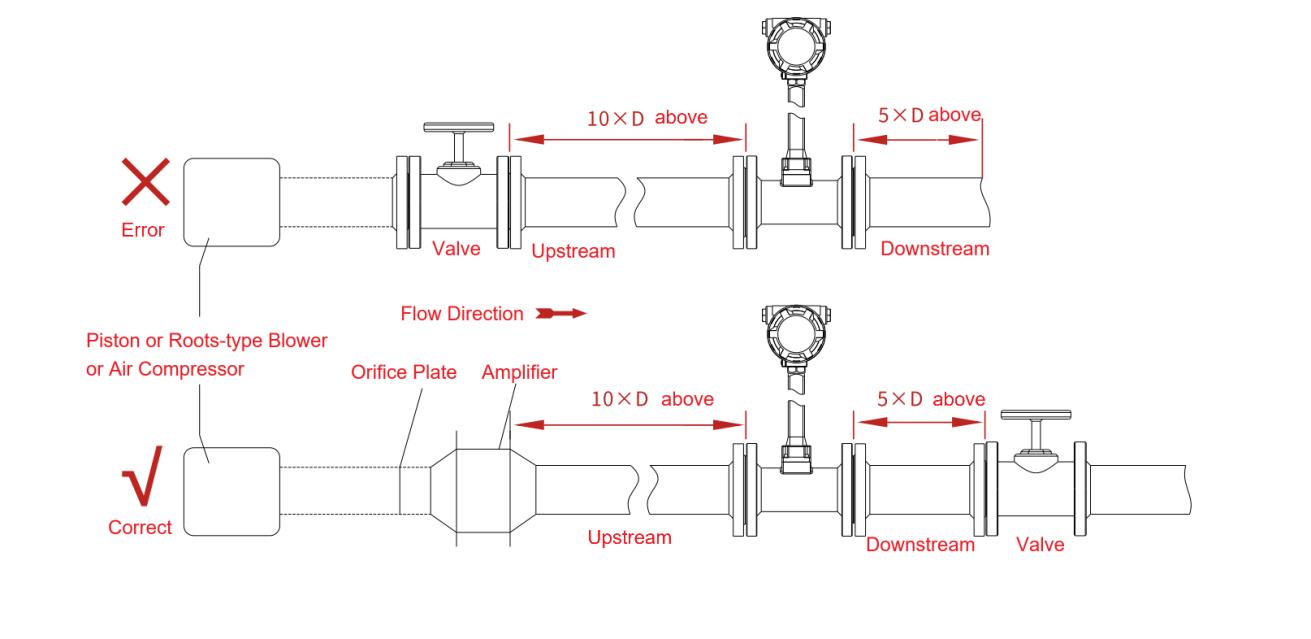

Егер ол жоғары қарай орнатылуы керек болса, жоғары ағынның түзу ұзындығын кемінде 25D дейін ұзартыңыз және 5D төмен қарай ұстаңыз. Бұл клапанның жұмысынан туындаған ағынның бұзылуын азайтуға көмектеседі.

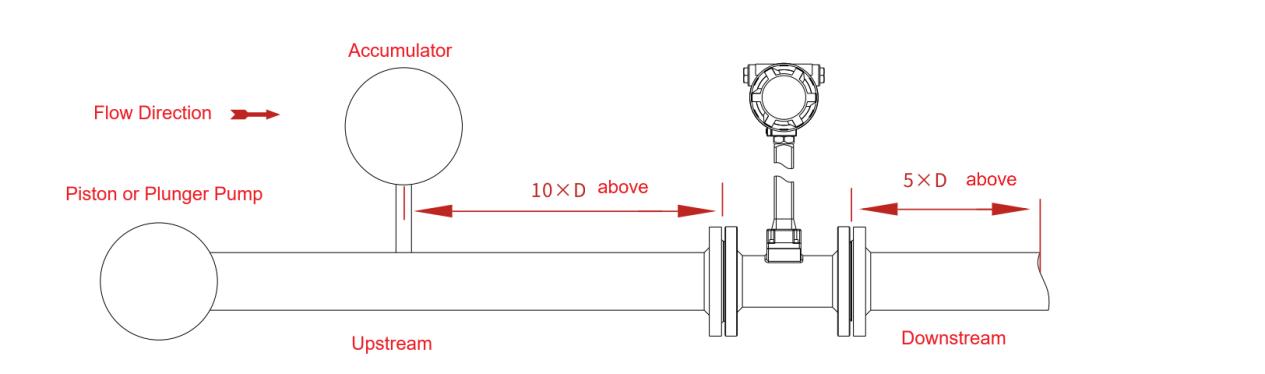

(5) Поршеньді немесе плунжерлі сорғылар
Поршеньді немесе плунжерлі сорғыларды пайдаланған кезде пульсирленген ағынды азайту және тұрақты көрсеткіштерді қамтамасыз ету үшін шығын өлшегіштің алдыңғы жағына аккумуляторды орнатыңыз.

(6) Газ немесе сұйықтық желілеріндегі пульсирленген ағын
Поршеньді немесе Roots типті үрлегіштері бар газ құбырлары немесе плунжерлі сорғылары бар жоғары қысымды сұйықтық желілері жиі пульсация жасайды. Мұны жеңілдету үшін есептегіштің жоғары ағынына пульсациялық демпферді (мысалы, саңылау тақтасы немесе кеңейту камерасы) орнатыңыз.



(7) T-типті құбыр мен клапанның орны

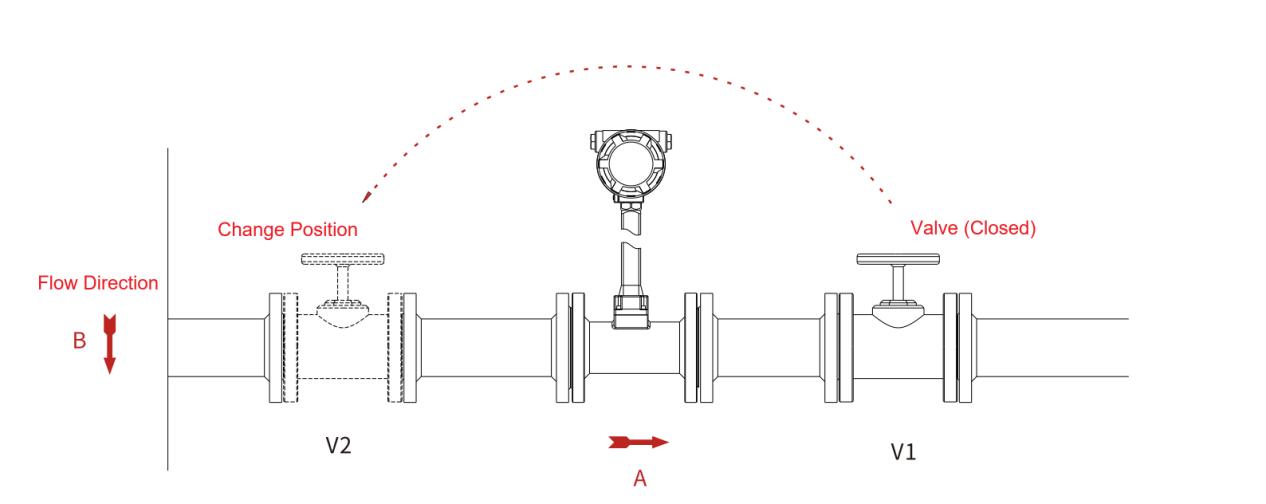

T-типті құбырлар үшін клапанды шығын өлшегіштің жоғары ағынына қою пульсациялық қысымның нөлдік нүкте тұрақтылығына әсер етуінің алдын алады. Ағынның үзілуі кезінде сигналдың ауытқуын болдырмау үшін клапанның орнын ауыстырыңыз.

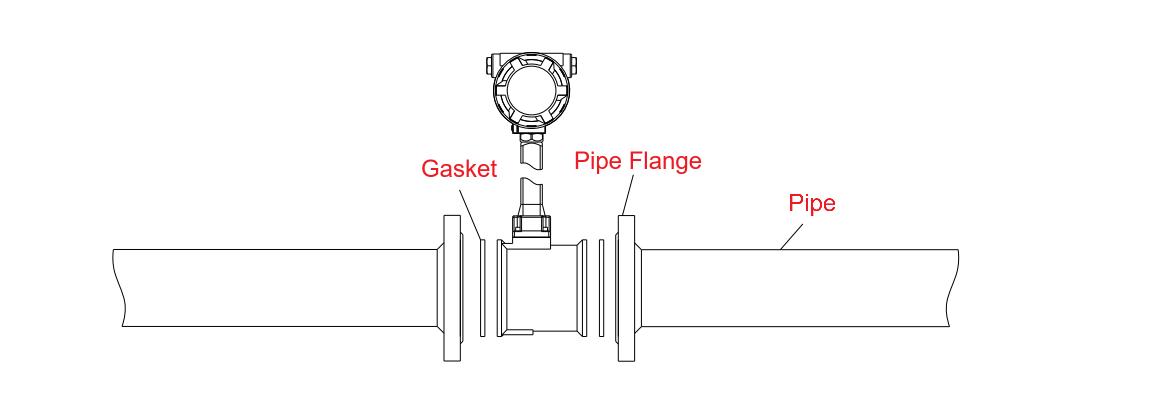

(8) Тығыздағыштар
Тығыздағыштардың құбырға шығып кетпеуін қадағалаңыз, себебі бұл турбуленттілік пен өлшеудің дәлсіздігін тудыруы мүмкін.

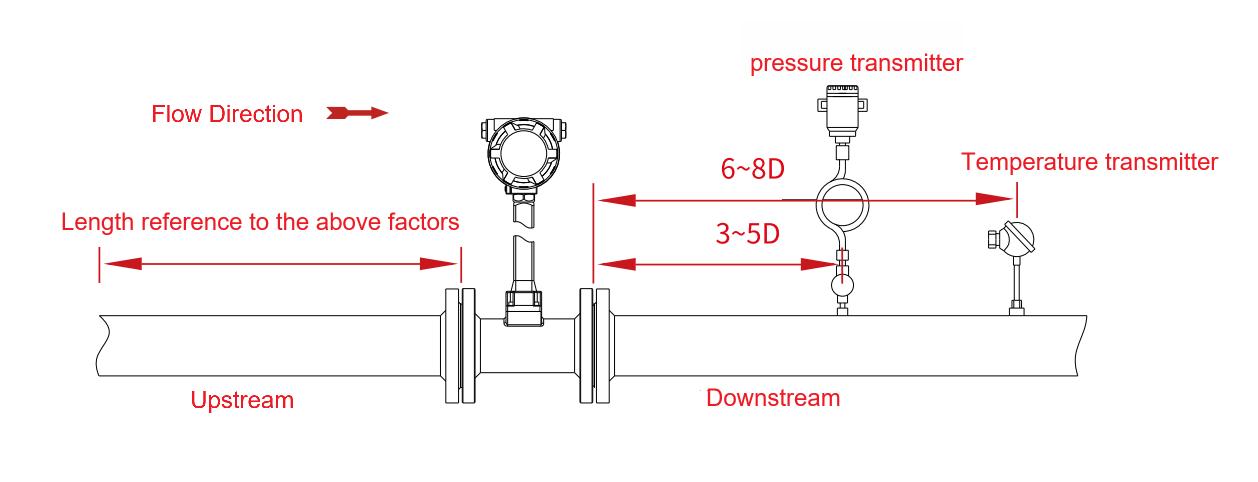

(9) Қысым мен температураның соғу нүктелері
Қысымды түсіру нүктесі: шығын өлшегіштен 3–5D төмен
Температураны анықтау нүктесі: шығын өлшегіштен 6–8D төмен

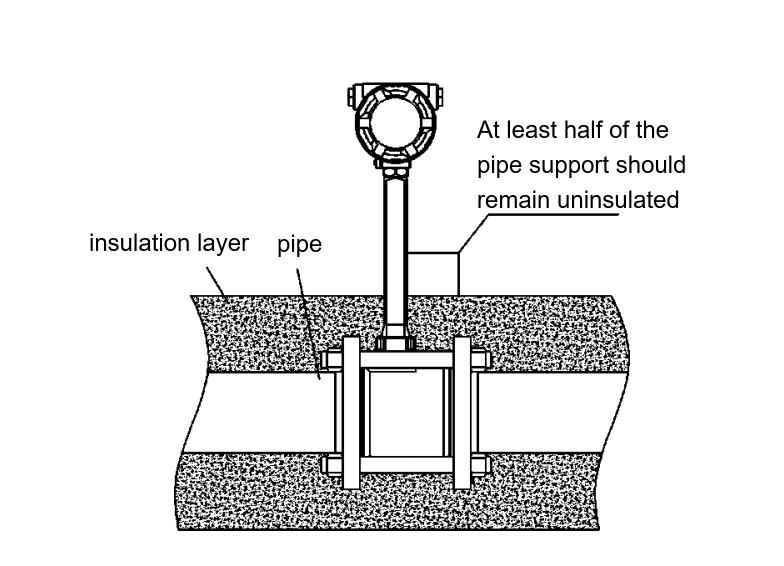

(10) Жылу оқшаулау
Жоғары температуралы сұйықтықтарды тасымалдайтын құбырларды оқшаулау кезінде, дұрыс желдету мен техникалық қызмет көрсетуге қол жеткізу үшін шығын өлшегіштің таратқыш кронштейнін жаппаңыз.

(11) Құбырларды тазалау

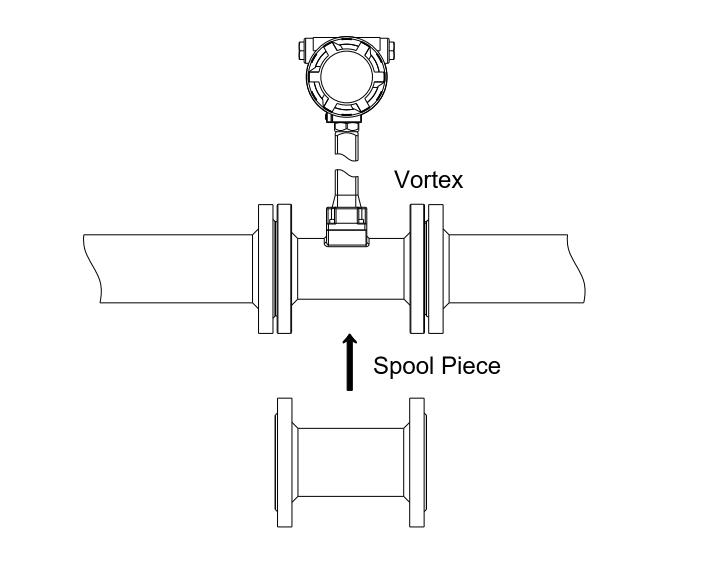

Іске қосу алдында тотты, дәнекерлеу шлактарын немесе қоқысты кетіру үшін жаңадан орнатылған немесе жөнделген құбырларды шайыңыз. Есептегішке зақым келтірмеу үшін шаю үшін айналма жолды пайдаланыңыз. Айналма жол болмаса, тазалау кезінде есептегішті уақытша шпуль бөлігімен ауыстырыңыз.

Орнату орнына қойылатын талаптар

Дірілді азайту жағдайында құйынды шығын өлшегіштерді үй ішінде немесе сыртында орнатуға болады. Діріл айтарлықтай болса, механикалық кернеуді азайту үшін құбыр тіректерін қосыңыз. Ағынның шектелуіне жол бермеу үшін қосылатын құбырдың ішкі диаметрі шығын өлшегіштің диаметрінен 1–5 мм үлкен болуы керек.

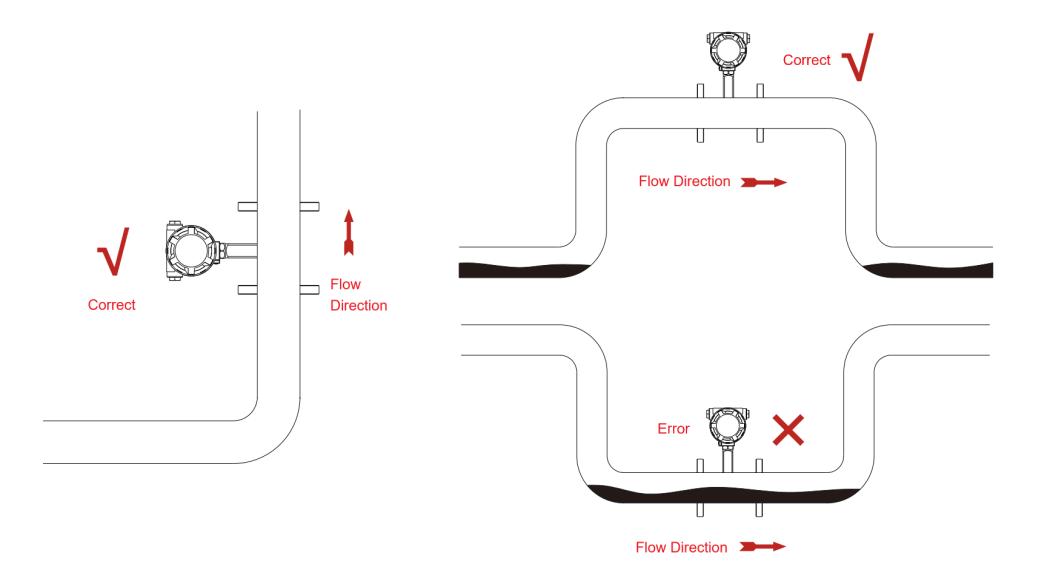

1. Газ және бу қолданбалары
Конденсаттың жиналуын болдырмау үшін тігінен орнатыңыз.
Көлденең қондырғылар үшін есептегішті төңкерілген U-тәрізді секцияның ең жоғары нүктесіне қойыңыз.
U-тәрізді құбырдың конденсат жиналып, жалған көрсеткіштерді немесе ықтимал зақымдануды тудыруы мүмкін ең төменгі нүктесіне орнатудан аулақ болыңыз.

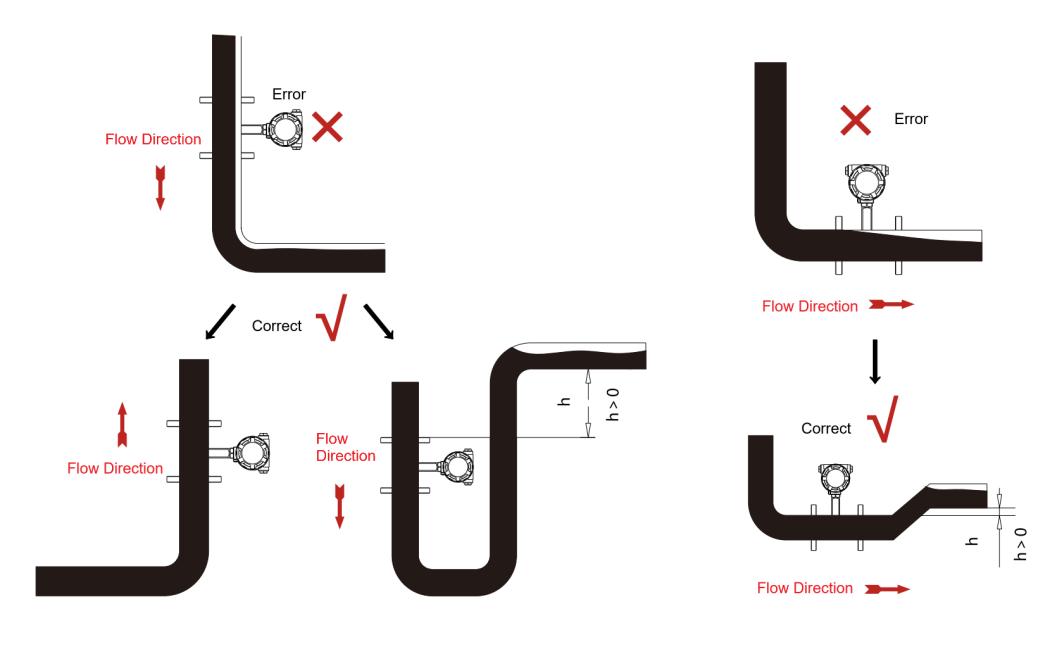

2. Сұйықтықты өлшеуге арналған қолданбалар
Есептегіш түтік толығымен сұйықтыққа толы екеніне көз жеткізіңіз.
Ағынның бағыты мүмкіндігінше жоғары болуы керек.
Төменге орнату қажет болса, ағынның толық күйін сақтау үшін есептегішті төменгі ағын құбырының астына қойыңыз.

Шығын өлшегішті құбырдың ең жоғары нүктесіне орнатудан аулақ болыңыз, себебі газ көпіршіктері пайда болуы және дәлдікті төмендетуі мүмкін.
Клапанның әсерінен қысымның төмендеуінен болатын кавитацияны немесе көпіршіктердің пайда болуын болдырмау үшін шығын өлшегішті реттеу клапандарының алдыңғы жағына орнатыңыз.

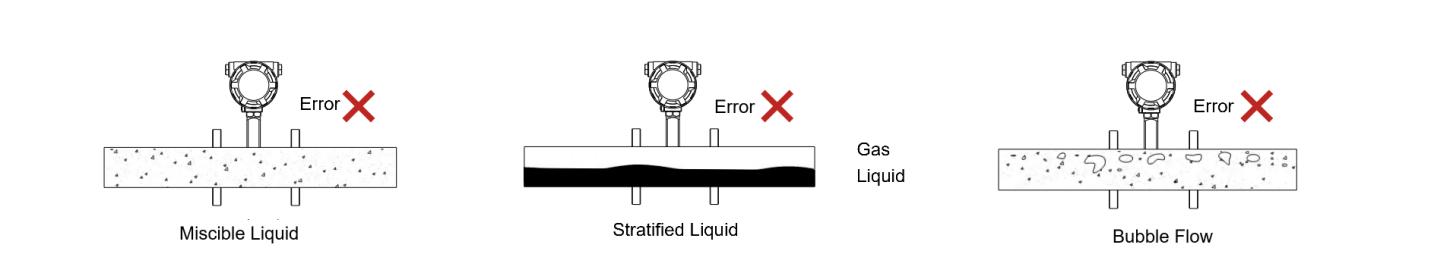

3. Аралас фазалы ағын
Дәл көрсеткіштер үшін өлшенетін орта бір фазалы (газ, бу немесе сұйық) болуы керек. Екі фазалы немесе аралас фазалық жағдайларда өлшеу дәлдігі айтарлықтай төмендейді.

Орнату процедуралары мен сақтық шаралары

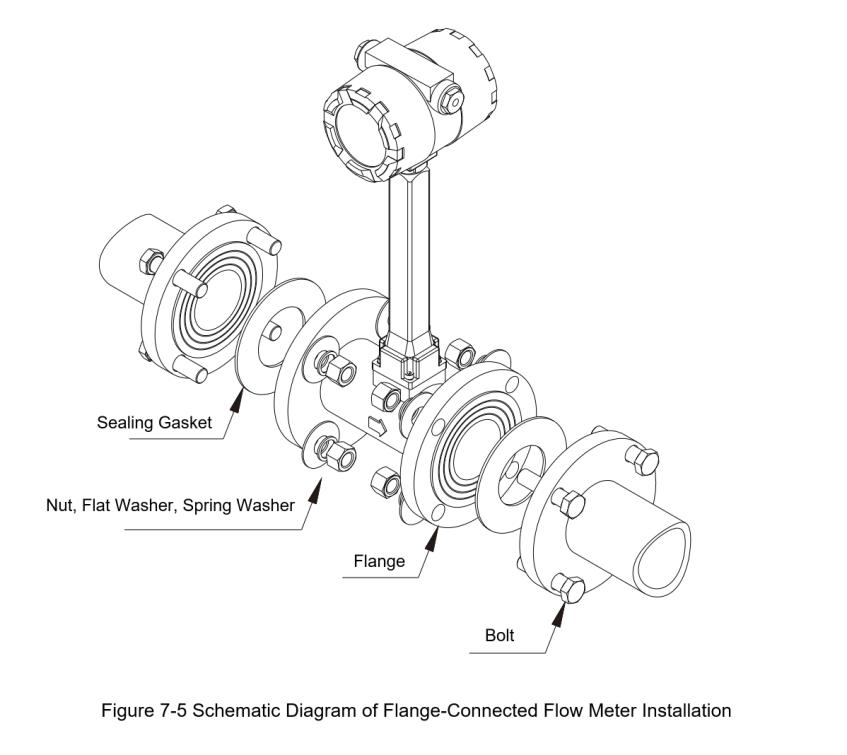

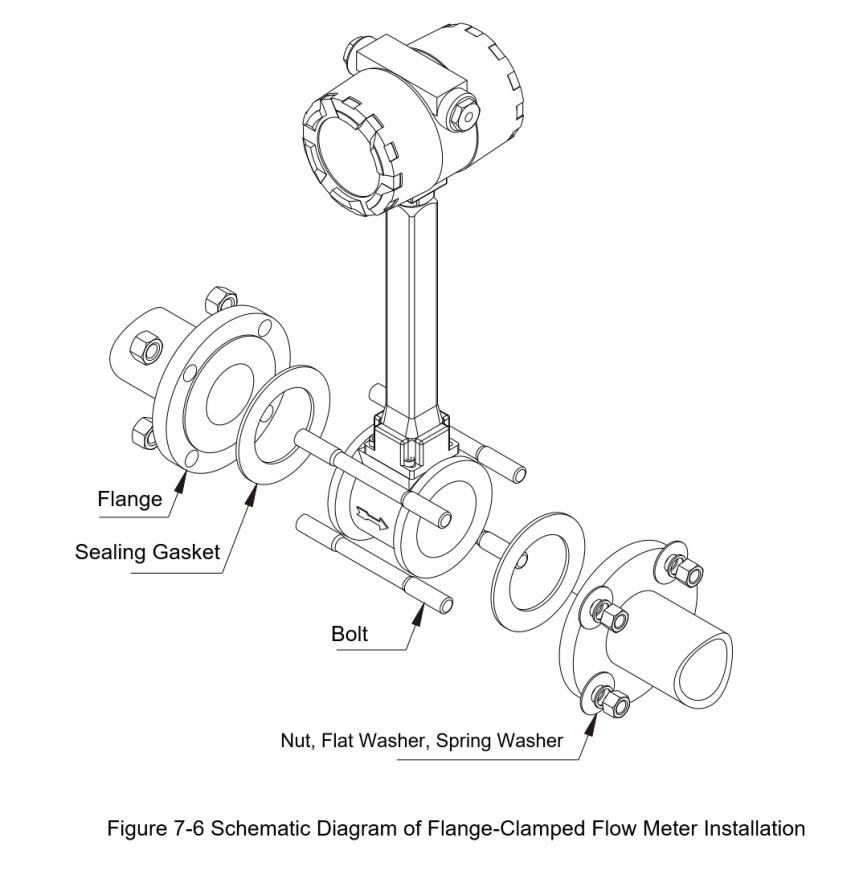

1. Фланецті қосылатын және фланецті қысқышты шығын өлшегіштер

Орнатпас бұрын құбырдың туралануын және шығын өлшегіш пен құбырдың арасындағы коаксиалдылықты қамтамасыз етіңіз.
Жаңа құбырлар үшін кедергілерді немесе дұрыс емес көрсеткіштерді болдырмау үшін әрқашан қоқыстарды және дәнекерлеу қалдықтарын шайыңыз.
Осы орнату тәжірибелерін орындау арқылы құйынды шығын өлшегіштері газ, бу немесе сұйықтық ағынын өлшеуді қамтитын өнеркәсіптік қолданбаларда ұзақ мерзімді тұрақтылықты, дәлдікті және ұзақ мерзімділікті қамтамасыз ете отырып, оңтайлы өнімділікке қол жеткізе алады.
