Көптеген тұтынушылар SHD сериялы магниттік шығын өлшегіштерін Silver Automation Instruments-тен сатып алады, ал пайдаланушылар бізден магниттік өлшегішті PLC-ге қалай қосуға болатындығын жиі сұрайды?
Төменде түсіндірме берілген.
SHD Электромангетикалық шығын өлшегіштің цифрлық шығысы 2 контактылы: сандық шығыс контактісі және жердегі цифрлық байланыс, шартты белгілер келесідей
POUT ———— Сандық шығыс контактісі
PCOM ———— Жермен сандық байланыс
POUT - ашық коллекторлық шығу; пайдаланушылар сымдарды келесі сызбалар бойынша орындай алады:

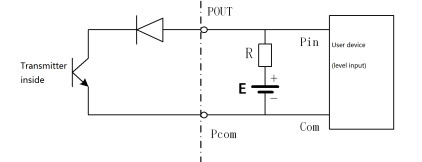

Сандық деңгейдегі шығыс сымдар

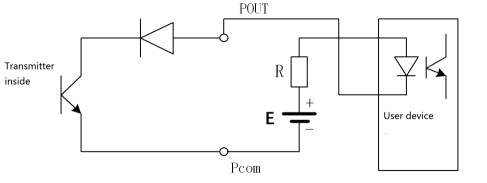

Сандық шығыс фотоэлектрлік муфтаны қосады
Әдетте, оптокуплерге 10 мА ток қажет, ал E / R = 10mA, сондықтан E = 5 ～ 24V.

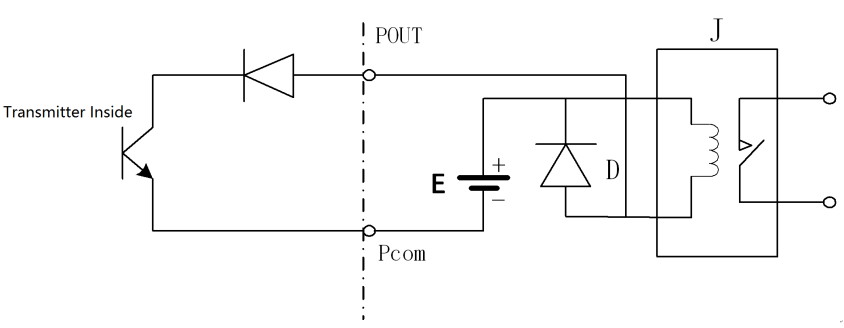

Сандық шығыс қосылатын реле
Әдетте аралық релеге E = 12V немесе 24V қажет, D - Flyback диод. Қазіргі кезде аралық релелердің көпшілігінде осындай ішкі диод бар. Егер аралық реледе ұшып кететін диод болмаса, пайдаланушылар оны сырттан қосу керек.
