Ауа шығынын өлшегіш дегеніміз не және оның құны қандай?

Өндірістік процестер, HVAC жүйелері және сығылған ауаны басқару үшін ауаның қаншалықты пайдаланылатынын білу өте маңызды және ауа ағынын дәл анықтау үшін қолайлы ағынды өлшеу құралдарын табу қажет. Массалық ауа шығынын өлшегіш сенсор температура немесе қысымның өзгеруіне қарамастан дәл көрсеткіштерді береді. Бұл оны энергияны аз пайдаланғысы келетін және өз процестерін тиімдірек ететін заманауи ғимараттар немесе зауыттар үшін маңызды құрылғыға айналдырады.

Неліктен бізге ауа массасының шығынын өлшегіш қажет?

Дүние жүзіндегі көбірек кәсіпорындар немесе зауыттар ауаның массалық ағынын дәл өлшеу қаншалықты маңызды екенін түсінеді. Ауа ағынын дұрыс өлшемей және бақыламаса, көптеген зауыттар энергияны ысырап ету, тиімді емес өндірістік процестерге және сығылған ауа жүйелеріндегі ағып кетуді табу қиын және ұзақ уақытқа созылуы сияқты көптеген мәселелерге тап болады. Ауа шығынын өлшегіштер аспап жасау инженерлеріне нақты уақыт режимінде заттарды бақылауға мүмкіндік береді, бұл зауыттарға ағып кетуді табу және жүйенің жұмысын жақсарту арқылы шығындарды 30%-ға дейін қысқартуға көмектеседі.
Ауаға арналған сандық масса шығын өлшегіші техникалық қызмет көрсетуді жоспарлауға көмектесетін нақты уақыттағы деректерді береді. Аспап жасау инженерлері ағынның үлгілерін қадағалап, қымбат бұзылуларға айналмай тұрып, проблемаларды таба алады. Сондай-ақ, фармацевтика, тамақ өңдеу және жартылай өткізгіштер өндірісі сияқты салалардағы нормативтік талаптарға сәйкестік ауа ағынының жылдамдығын жазбаша дәлелдеуді талап етеді, сондықтан бұл ауа ағынының сенсорлары сапаны қамтамасыз ету үшін өте маңызды.

Массалық шығын өлшегіш қалай жұмыс істейді?

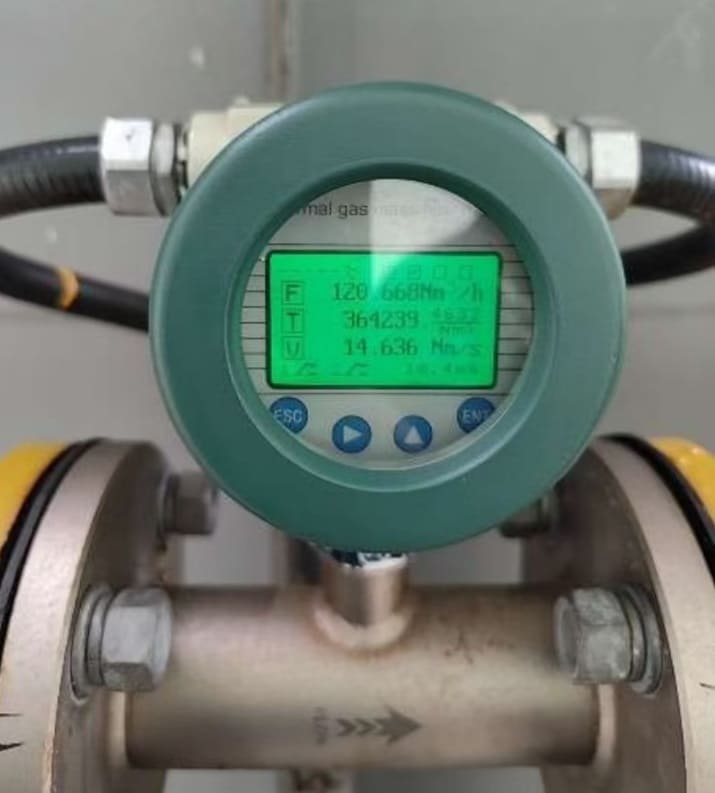

Ауа үшін термиялық масса шығынын өлшегіш - ауаны өлшеудің ең кең таралған тәсілі. Бұл құрал жылуды бір жерден екінші жерге жылжыту арқылы жұмыс істейді. Датчикте температураны сезетін екі элемент бар: біреуі қызады, екіншісі қызбайды. Қыздырылған элемент ауа оның жанынан өтіп бара жатқанда жылуды жоғалтады, бұл екі сенсордың әртүрлі температураны оқуына мүмкіндік береді. Жоғалған жылу мөлшері ауаның массалық ағынының жылдамдығына тікелей байланысты.
Бұл термиялық дисперсиялық ауа шығынын өлшегіштің жұмыс принципі бірқатар артықшылықтарға ие: ол қысым мен температураны өтеуді қажет етпей-ақ массалық ағынды тікелей өлшейді, ағынның кең ауқымында өте дәл және ауа қысымы өте төмен болса да жақсы жұмыс істейді. Сығылған ауаға арналған термиялық масса шығынын өлшегіш бірдей принцип бойынша жұмыс істейді және жоғары қысымды сығылған ауаны өлшеуде дәл көрсеткіштерді береді.

Ауа мен сығылған ауаға арналған массалық шығын өлшегішін қайда қолдануға болады?

Көптеген өнеркәсіптер сығылған ауа үшін масса шығынын өлшегіштерді пайдаланады. Бұл ауаны өлшейтін құрылғылар зауыттарға қысылған ауа мен ауаны тарату желілерін анық білуге, ауа немесе сығылған ауа энергиясы рұқсатсыз пайдаланылатын немесе тиімді пайдаланылмайтын орындарды дер кезінде табуға көмектеседі. Жартылай өткізгіштерді жасау кезінде вафельді өңдеу кезінде тауарлардың сапасын бірдей сақтау үшін ауа ағынын дәл өлшеу және бақылау маңызды.
Ауа массасының ағынын өлшеу HVAC жүйелері үшін өте пайдалы, себебі ол ғимарат менеджерлеріне түсетін таза ауаның мөлшерін оңтайландыруға және ғимарат ішіндегі ауа сапасын стандарттарға сәйкес ұстауға көмектеседі.
Химиялық өңдеу зауыттары жануды бақылау және отын-ауа арақатынасының дұрыс екендігіне көз жеткізу үшін ауа ағынының дәл өлшеу деректерін қажет етеді, бұл тиімділікті барынша арттырады және шығарындылар мен энергия шығынын азайтады. Жіктелген орталарды GMP стандарттарына сәйкес сақтау үшін фармацевтикалық таза бөлмелерде тексерілген ауа ағынының өлшемдері қажет.

Ауа үшін жылулық масса шығынын өлшегішті пайдаланудың техникалық мәліметтері

Ауа үшін жаңа массалық шығын өлшегішін сатып алғанда, техникалық сипаттамалардың қандай екенін білу маңызды. Қазіргі заманғы термиялық массалық шығын өлшегіштерінің көпшілігі 0-ден 10 сккм-ге дейін 0-ден 10 000 SCFM-ге дейінгі төмен ағын жылдамдығын өлшей алады, бұл көрсеткіштің ±1% плюс толық шкаланың ±0,5% дәлдігімен. Өлшеу принципі өте төмен қысымда ағынды анықтауға мүмкіндік береді.
Ауаның термиялық массасы шығынын өлшегіш әдетте -40°C және 300°C диапазонында жұмыс істейді және қысым көрсеткіштері белгілі бір пайдалану үшін вакуум жағдайында 500 PSI-ге дейін көтерілуі мүмкін. Жауап беру уақыты әдетте бір секундтан аз, бұл аспап жасау инженерлеріне процестерді нақты уақытта басқаруға мүмкіндік береді. Сандық шығыстарға MODBUS RTU, HART; сонымен қатар 4-20мА аналогтық сигналдар , импульстік шығыстар бар. Бұл SCADA, DCS, PLC жүйелеріне және құрылысты басқару платформаларына қосылуды жеңілдетеді.

Ауа массасының ағынын өлшеуге арналған басқа ағын технологиясы

Бірнеше басқа нұсқалар бар, бірақ жылу технологиясы ең танымал.

Ауа массасының шығынын өлшеуге арналған құйынды шығын өлшегіш

Құйынды шығын өлшегіштері ауа немесе сығылған ауа массасының ағынын өлшей алады , бірақ олар ауа массасының шығын өлшегішін есептеу үшін сыртқы қысым мен температура датчиктерін қажет етеді, сонымен қатар ол тұрақты ағын жағдайлары мен ең төменгі жылдамдық шектерін қажет етеді, ол төмен қысымды және төмен ағынды ауа үшін жарамсыз.

Ауа массасының ағынын өлшеуге арналған металл түтік ротаметрлері

Металл құбырлы ротаметрлер (айнымалы аумақтың шығын өлшегіштері) - масса ағынының дәл көрсеткіштерін беру үшін жеткілікті тұрақты ауа температурасы мен қысым жағдайларын қажет ететін ескі және классикалық ағын технологиясы. Оларды пайдалану оңай және арзан, бірақ ротаметрлерді жасау кезінде температура мен қысым тұрақты мәндер болып табылады. Егер ауаның немесе сығылған ауаның температурасы мен қысымы нақты пайдалану кезінде өзгерсе, өлшенген мәндер өте дәл болмайды.

Ауа үшін Coriolis ауа массасының шығынын өлшегіш

Coriolis шығын өлшегіштері газ және ауа көрсеткіштерінің ±0,5% дәлдігімен нарықтағы ең дәл шығын өлшегіштер болып табылады. Олар шынайы масса ағынын үлкен қайталанумен өлшейді. Бірақ олардың бастапқы құнының жоғары болуы оларды ауаны өлшеудің көпшілігі үшін тым қымбат етеді. Олар әдетте тек маңызды процесті басқару үшін пайдаланылады, мұнда дәлдік құны тұрарлық. Бірақ ол төмен қысымды ауаны өлшеуге жарамайды.

Қатысты өнімдер

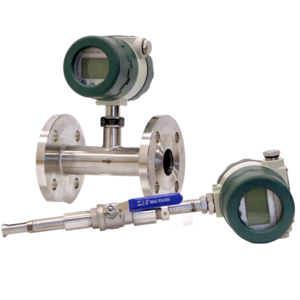

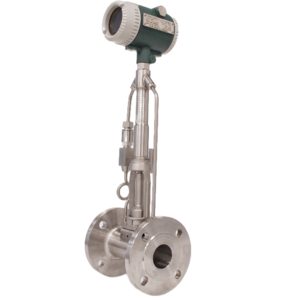

Thermal mass Flow meter for air	Vortex Flow meter for air

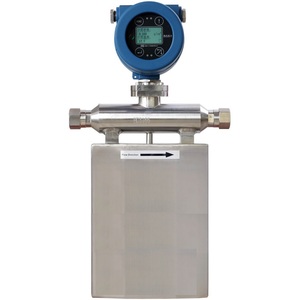

Rotameter for air	Coriolis Flow meter for air

Ауа бағасының массалық шығын өлшегіші: ауа шығындарының массалық шығын өлшегіші 800 доллардан басталады

Бюджеттік мәселелер таңдауға үлкен әсер етеді. Ауа массасының шығынын өлшегіштің бағасы техникалық сипаттамаларға байланысты айтарлықтай өзгереді. Мысалы, негізгі термиялық датчиктер шамамен 800 доллар тұрады. Негізгі сандық шығысы және стандартты ағын диапазоны бар ауа үшін жақсы алмастыратын масса ағыны өлшегіш әдетте $800 және $900 арасында тұрады. Бұл оны шағын және орта бизнес үшін қолжетімді етеді.
Жоғары температура талаптары (мысалы, 300 градус c), 200 psi немесе 400 psi сияқты жоғары қысым көрсеткіштері және HART протоколдары немесе әртүрлі ағын датчигі материалдарының қажеттіліктері сияқты қосымша мүмкіндіктер қосылған сайын ауаға арналған массалық шығын өлшегішінің бағасы көтеріледі. Бірақ ақшаны сенімді құралға салу энергия шығындарын азайтуға және процесті жақсы басқаруға әкеледі, көбінесе сығылған ауаны қолдануда инвестицияның қайтарымы (ROI) алады.
