Сығылған ауа массасының ағын өлшегіші

Сығылған ауа массасының ағын өлшегіші дегеніміз не?

Сығылған ауа массасының шығын өлшегіші, қарапайым тілмен айтқанда, «құбыр арқылы қанша килограмм ауа ағынын» тікелей өлшейтін құрал, кг/сағ, т/сағ сияқты ағын жылдамдығының бірліктерімен. Бұл «көлемдік ағынды» (м3/сағ) өлшейтін дәстүрлі құйынды ағын өлшегіш немесе тесік ағын өлшегіштері сияқты емес. Бұл сығылған ауа жүйелерінде айтарлықтай өзгереді - себебі сығылған ауаның көлемі қысым мен температураға байланысты күрт өзгереді, бірақ масса тұрақты болып қалады. Мысалы, бір құрылғы әртүрлі қысым кезінде тұтынатын «текше метр (м3)» бірнеше есе ерекшеленуі мүмкін, бірақ массалық ағын болып табылатын «килограмм (кг)» негізінен тұрақты. Сонымен, сығылған ауада қысымның ауытқуы жиі кездесетін жағдайларда, массалық ағын жылдамдығымен өлшеу нақты энергия тұтыну мен пайдалануды шынымен көрсетеді.

Неліктен менің сығылған ауа ағынын өлшеуім әрқашан дәл емес?

Сығылған ауа жүйелерін дәл емес өлшеудің ең көп таралған себептері келесідей. Біріншіден, қысым мен температураның ауытқуы бар. Көптеген орындар қысым өлшегішті тек ағын өлшегіштің шығысына орнатады, әсіресе бірнеше ауа компрессорлары параллель қосылған немесе жиі жүктеліп, түсірілмейтін жүйелерде жоғары ағын қысымының өзгеруінен туындаған тығыздық өзгерістерін ескермейді. Температураның әсері де маңызды, себебі жаз бен қыс аралығында үй ішіндегі және сыртқы құбырлардың көрсеткіштері 10%-дан астамға өзгеруі мүмкін.

Келесі мәселе - құбырдың турбуленттілігі. Жұмыс орнында ең көп таралған мәселе - сығылған ауа ағынын өлшегіштерді шынтақтардан, клапандардан немесе редукторлардан кейін бірден орнату. Бұл компоненттерден өткеннен кейін ауа қатты құйындар тудырады, бұл тегіс ағынды қалпына келтіру үшін жеткілікті ұзын түзу құбыр бөлігін қажет етеді (әдетте жоғары ағынды құбырдың диаметрінен 10 есе және төменгі ағынды құбырдың диаметрінен 5 есе көп). Көптеген зауыттар уақытты үнемдеу үшін ауа ағыны датчиктерін ауа компрессорының шығысынан бірнеше метр қашықтықта орнатады, бірақ көрсеткіштер күрт өзгереді.
Сонымен қатар, конденсациялық су мен май тұманы болады. Сығылған ауа сөзсіз май мен суды тасымалдайды, ал егер бұл қоспалар сенсорға, әсіресе термиялық шығын өлшегіштің зондына жабысып қалса, олар жылудың таралу сипаттамаларына айтарлықтай әсер етеді, бұл көрсеткіштердің ауытқуына немесе тіпті зақымдануына әкеледі. Көптеген учаскелер тек магистральдық құбырға сүзгілер орнатады, бұтақтардың немесе аспаптардың алдында екінші реттік сүзуді елемейді.

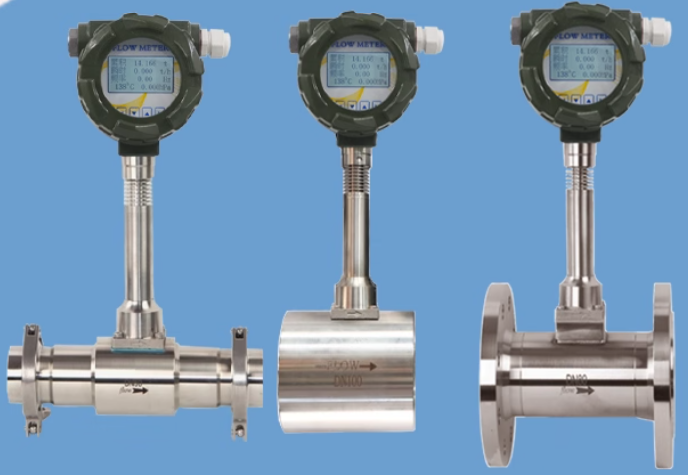

Сығылған ауа массасының ағын өлшегішін қалай дұрыс таңдауға болады?

Сығылған ауа ағынының диапазоны және құбырдың өлшемі, жұмыс температурасы және қысымы

Таңдау алдымен құбыр диаметрі мен ағын диапазонын көрсетуді талап етеді. Ағын диапазоны үш мәнді қамтамасыз етуі керек: минималды, жалпы және максималды, әсіресе минималды ағын - көптеген сығылған ауа ағыны сенсорлары төмен ағын жылдамдығында дәлдіктің күрт төмендеуін сезінеді. Екіншіден, жұмыс қысымы мен температурасын тек дәстүрлі мәндерге ғана емес, сонымен қатар экстремалды жұмыс жағдайларына да негіздеу керек.

Ауа сапасы көбінесе назардан тыс қалады.

Жүйенің қысым шық нүктесі мен май құрамын нақтылау үшін көптеген ағын өлшегіштері ISO 8573-1 стандартының 2-сыныбынан төмен ауаны өңдей алады (қысым шық нүктесі -40 ° C, май құрамы ≤ 0,1 мг/м³); егер ол ылғалды немесе майлы болса, ластануға қарсы дизайны бар ауа ағыны сенсорын таңдау қажет.

Аналогтық шығысы немесе сандық байланысы бар сандық сығылған ауа

Шығыс сигналы басқару жүйесіне сәйкес анықталады: 4-20 мА аналогтық шығыс ең әмбебап болып табылады, Modbus RTU деректерді алуға жарамды, ал HART орнында жөндеуге ыңғайлы. Дәлдікті соқыр іздеудің қажеті жоқ - энергия тұтынуды бақылау үшін ± 1,5% қайталануы ± 1% дәлдікке қарағанда жиі тиімдірек.

Сығылған ауа массасының ағынын өлшеуге арналған жылу шығын өлшегіші

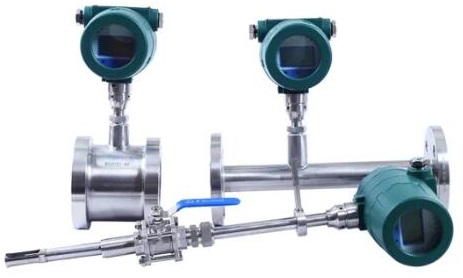

Сығылған ауаға арналған жылу массаларының ағын өлшегіші

Принцип

Жылулық массалық ағын өлшегіштер сығылған ауа үшін өте қолайлы, себебі олар массалық ағын жылдамдығын тікелей өлшейді. Принципі қарапайым: зондта екі температура датчигі бар, біреуі қыздырылады, ал екіншісі ауа ағынының температурасын сезеді. Ауа ағып өткен кезде жылуды алып тастайды, ал ағын жылдамдығы неғұрлым жоғары болса, жылу соғұрлым тез таралады. Массалық ағын жылдамдығын қыздыру қуатын өзгерту арқылы есептеуге болады.

Артықшылықтары

Оның ең үлкен артықшылығы - қысым мен температураны өтеуді қажет етпейді (қысым салыстырмалы түрде тұрақты болған жағдайда) және ол төмен ағын жылдамдығына өте сезімтал, бұрылыс коэффициенті 100:1-ге жетуі мүмкін, бұл секундына 0,1 метр жел жылдамдығын көрсетеді, бұл ағып кетуді анықтау үшін өте пайдалы. Бірақ ол шынымен де нәзік - судан, майдан және шаңнан қорқады. Егер ауа сапасы нашар болса, зонд ластануға бейім және оны үнемі тазалауды немесе тіпті ауыстыруды қажет етеді. Сонымен қатар, оны орнату талаптары жоғары және түзу құбыр бөлігі жеткіліксіз болған кезде елеулі қателіктер жіберіледі.

Жылулық массалық ағын өлшегіш үшін қандай ауа қолайлы

Сондықтан жылулық массалық ағын өлшегіш электроника және фармацевтикалық зауыттардағы таза ауа көздері сияқты құрғақ, таза және қысым тұрақты сығылған ауа жүйелеріне жарамды. Бірақ ол ескі ауаны сығымдау станциялары немесе майлау жүйелері сияқты қысымның қатты ауытқуы бар ылғалды және майлы орталарға жарамайды.

Температура мен қысымды өтемақысы бар құйынды шығын өлшегіш сығылған ауа массасын өлшеудегі практикалық тәсіл болып табылады.

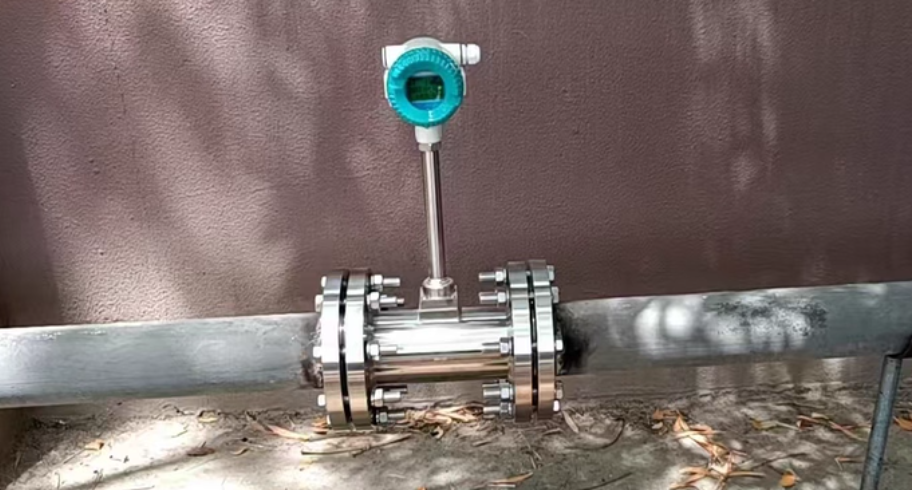

Температура мен қысымды өтеу мүмкіндігі бар құйынды ағын өлшегіш

Принцип

Оның принципі «сандық құйын» - ауа ағыны зондтың айналасынан өткен кезде құйын бағанасы пайда болады, ал жиілік ағын жылдамдығына пропорционалды. Бірақ өлшенетін нәрсе - жұмыс жағдайындағы көлемдік ағын жылдамдығы, ал сығылған ауаның көлемі қысым мен температураға байланысты күрт өзгереді. Сондықтан, негізгі мәселе өтемақыда жатыр: құйын ағынының сенсоры нақты уақыт режимінде қысым мен температура сигналдарын жинауы, жұмыс ағынының жылдамдығын стандартты ағын жылдамдығына (Нм³/сағ) немесе массалық ағын жылдамдығына (кг/сағ) түрлендіруі керек, ал деректер маңызды.

Артықшылықтары

Артықшылықтары айқын: термиялық массалық ағын өлшегіш түрімен салыстырғанда, ол кірге төзімдірек және сығылған ауадағы қарапайым май тұманына және конденсацияланған суға аз сезімтал; Қозғалмалы бөлшектер жоқ, тұрақты және берік; және оның үнемділігі орташа және жоғары ағын жылдамдықтарында керемет.

Кемшіліктері

Кемшіліктері де айқын: ағын жылдамдығының төмендігінен қорқады, ағын жылдамдығы 2-3 м/с-тан төмен болған кезде дәлдік әдетте төмендейді немесе тіпті өлшенбейді, бұл кішігірім ағып кетулерді анықтауды қиындатады; Мен құбырдың дірілінен де қорқамын. Егер дірілдің жиілігі құйын жиілігіне жақын болса, бұл кедергі тудырады.

Сондықтан, ол сенімді энергия жалпы есебін жүргізу үшін тұрақты қысыммен және орташадан жоғары ағын жылдамдығымен, мысалы, ауа компрессорлық станциялар мен шеберхананың магистральдық құбырларының шығысында магистральдық құбырларға орнатуға жарамды. Ол өтемақыланған, тұрақты және салыстырмалы деректерді ұсынады, бұл оны жүйелік өлшеу үшін экономикалық таңдау етеді.

Кірістірілген массалық ағын өлшегіш пе, әлде желілік массалық ағын өлшегіш пе?

Сығылған ауа массасының ағынын өлшейтін құрылғы желіге орнатылған немесе енгізілген?

Бұл негізінен құбыр көлемі мен бюджетін бақылауға бағытталған. Ауа массасының ағын өлшегішін орнату құны төмен, өндірісті тоқтатудың және құбырларды кесудің қажеті жоқ. Оны бір бригада екі сағат ішінде орната алады, бұл DN80 немесе одан да көп диаметрлі үлкен диаметрлі құбырларды жөндеуге өте қолайлы. Бірақ оның дәлдігі әдетте кірістіру құйынды ағын өлшегіші үшін шамамен ± 2% құрайды және оған ағын жылдамдығының таралуы үлкен әсер етеді. Жақсы жаңалық - кірістіру термиялық масса ағын өлшегіші мен желілік термиялық масса ағын өлшегішінің дәлдігі бірдей.

Кіріктірілген түрінің дәлдігі жоғары (± 1%-ға дейін) және тұрақтылығы жақсы, бірақ ол қымбат, орнату қиын және құбырды кесуді қажет етеді. Ол құйынды ағын өлшегішті орнатқан кезде (мысалы, сауда есеп айырысуы) өлшеу дәлдігі жоғары талаптары бар жаңа жобаларға немесе жағдайларға жарамды. Қарапайым қағида: DN200 және одан төмен үшін құбыр секциясының түрі артықшылықты, ал DN300 және одан жоғары үшін қосылатын түрдің тиімділігі жоғары.

Сығылған ауа массасының ағынын өлшеу үшін түзу құбыр жеткіліксіз болса ше?

Егер учаскеде түзу құбыр бөліктері жеткіліксіз болса (мысалы, компьютер бөлмесіндегі кеңістік шектеулі болса), бірнеше балама шешімдер бар: біріншіден, құйынды тарату және түзу құбыр бөліктеріне қойылатын талаптарды 10D-ден 5D-ге дейін азайту үшін құбыр түзеткішін орнатыңыз; екіншіден, ағын өлшегішті одан әрі қарай жылжытыңыз, тіпті бірнеше ондаған метр құбыр пайдаланылса да, көрсеткіш әлдеқайда тұрақты болады.

Сығылған ауа ағынын өлшеу қондырғылары

Бірліктерді түрлендіруді шатастыру ең оңай. Нм³/сағ - стандартты ағын жылдамдығы (0 ° C, 1 атмосфера), м³/сағ - жұмыс ағынының жылдамдығы (нақты температура мен қысым кезінде), ал SCFM - американдық стандартты минутына текше фут (21 ° C, 1 атмосфера). Сығылған ауа келісімшарттары көбінесе Нм³/сағ-та есептеледі, бірақ ағын өлшегіш кг/сағ немесе нақты м³/сағ шығарады, оны нақты уақыт режиміндегі қысым мен температураға негіздеп түрлендіру қажет. Кейінірек есептеу қателіктерін болдырмау үшін ағын өлшегіштің Нм³/сағ-ты тікелей өтемақысымен шығаруы сенімді тәсіл болып табылады.

Түптеп келгенде, сығылған ауа массасының ағынын өлшеу жоғары дәлдіктегі құрал сатып алу арқылы шешілетін мәселе емес. Бұл жүйелік инженерия, таңдаудан бастап орнатуға дейін, техникалық қызмет көрсетуге дейін әрбір буын қателіктер тудыруы мүмкін. Принциптерді түсіну, жұмыс жағдайларын тану және орнатуды стандарттау құралдың дәлдігін қадағалаудан гөрі маңыздырақ. Орналасқан жерде дұрыс орнатылған орташа дәлдіктегі құрал кездейсоқ орнатылған жоғары дәлдіктегі ауа массасының ағынын өлшегіштен әлдеқайда сенімді.
