8 дюймдік сығылған ауа ағынын өлшегіш

8 дюймдік сығылған ауа ағынын өлшегіш дегеніміз не?

8 дюймдік сығылған ауа ағынын өлшегіш

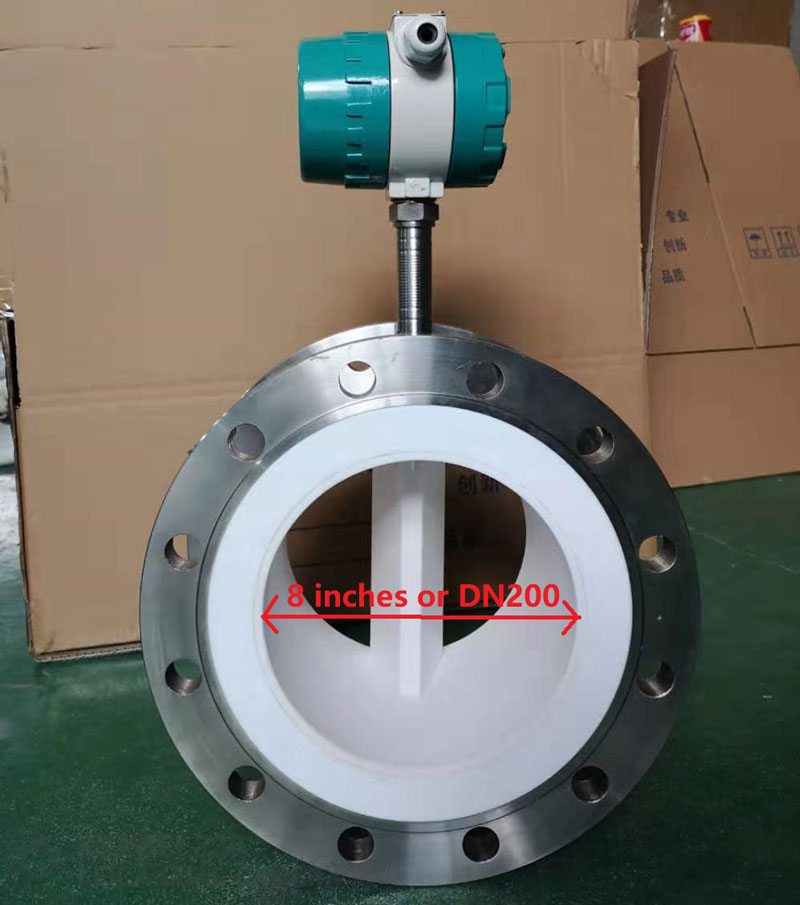

8 дюймдік сығылған ауа ағынын өлшегіш DN200 ішкі диаметрі (шамамен 200 миллиметр немесе 8 дюйм) бар ағынды өлшейтін құралды білдіреді, ол әдетте 8 дюймдік құбыр үшін сығылған ауаның лездік және жинақталған ағынын бақылау және өлшеу үшін арнайы жасалған. Магистральдық құбырды қосатын маңызды ауа ағынын өлшейтін жабдық ретінде ол жоғары қысымды және ауаның жоғары ағынды өнеркәсіптік орындарына бейімделе алады, бұл дәл өлшеу деректері арқылы энергияны басқару, шығындарды есепке алу және жүйені оңтайландыру үшін негізгі негіз болып табылады. Бұл типтегі 200 мм тербелмелі ауа ағыны датчигі әдетте тікелей магистральдық құбырға орнатылады және оның өлшеу нәтижелері зауыттың энергия тұтынуын бағалауға және жабдықтың тиімділігін талдауға тікелей әсер етеді.

8 дюймдік сығылған ауа ағынын өлшегіштің маңыздылығы және қолданылуы

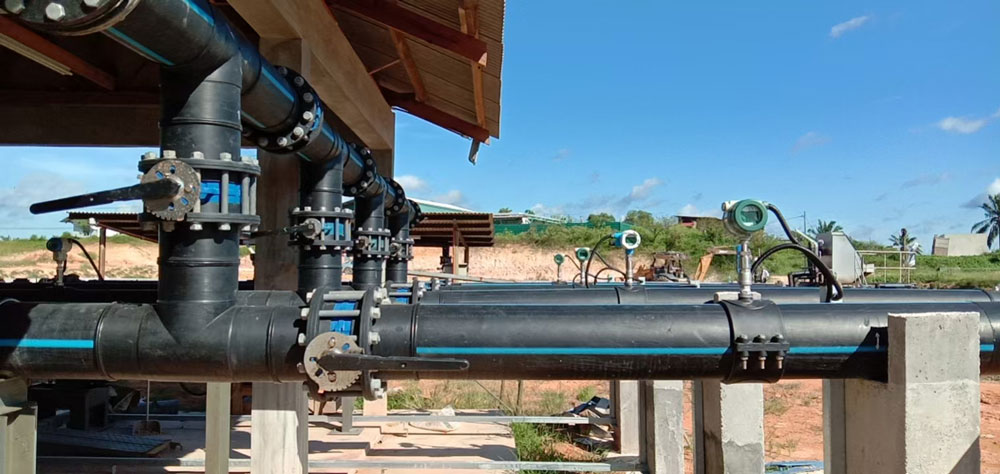

Өнеркәсіптік 8 дюймдік сығылған ауа ағынын өлшегіштің кең қолданылуы

Көптеген зауыттардың өнеркәсіптік жүйелерінде сығылған ауа жалпы қуат көзі және өңдеу ортасы болып табылады, және оны тұтыну кәсіпорынның энергия тұтынуының айтарлықтай бөлігін құрайды. 8 дюймдік ағын өлшегіштің магистральдық құбырды өлшеу құралы ретіндегі маңыздылығы мынада:

• Энергия шығындарын бақылау: Пайдаланылған сығылған ауаның жалпы мөлшерін дәл өлшеңіз, энергия аудитін және шығындарды бөлісуді қолдаңыз.
• Жүйелік ағып кетуді бақылау : Энергия шығынын азайту үшін ағынның қалыптан тыс ауытқулары арқылы құбырдың ағып кетуін анықтаңыз.
• Жабдықтың тиімділігін басқару: Ауа компрессоры тобын басқару және кептіргішті қосу үшін деректер базасын қамтамасыз етеді.
• Процесс қауіпсіздігін қамтамасыз ету: Бүрку және пневматикалық тасымалдау сияқты маңызды процесс буындары үшін тұрақты газбен жабдықтауды қамтамасыз ету.

8 дюймдік сығылған ауа ағынын өлшегіштің типтік қолданылуы

- Автомобильдер, болат және химия өнеркәсібі сияқты өндіріс салаларына арналған негізгі газбен жабдықтау құбыры.

- Индустриалды парктегі орталықтандырылған газбен жабдықтау жүйесінің жалпы кіріс өлшемі.

- Ауа компрессорлық станциясының шығыс магистральдық құбыры және тармақталған тарату құбырлары желісі.

-Сауда есеп айырысуын немесе тәуелсіз ведомстволық есепті қажет ететін газбен жабдықтау сценарийлері.

8 дюймдік сығылған ауа ағынын өлшегіштердің негізгі түрлері

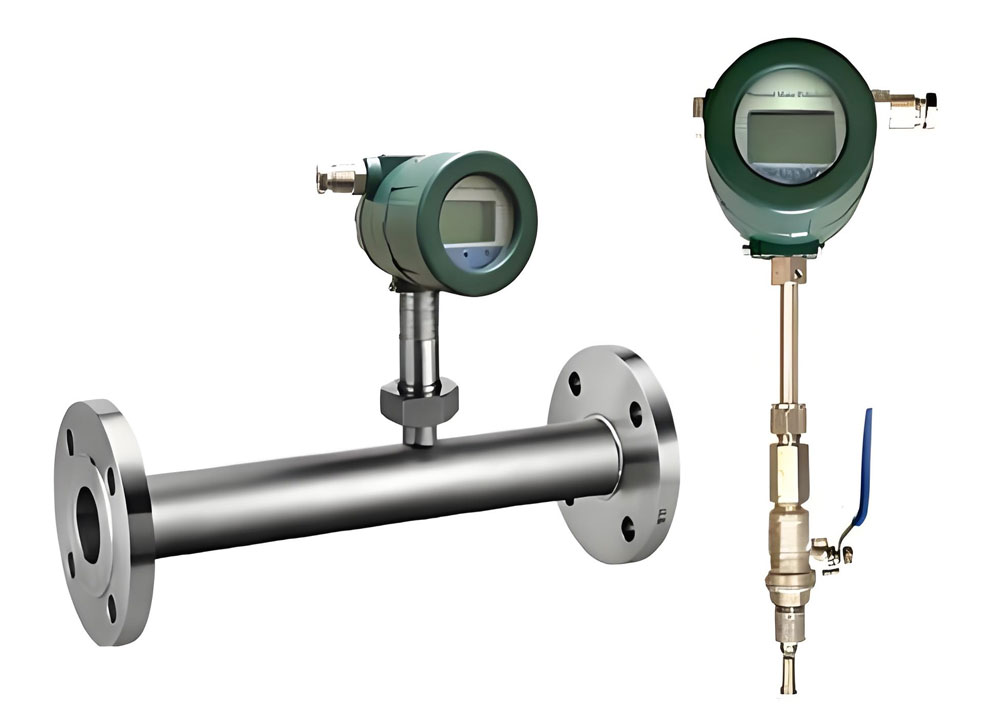

8 дюймдік қысылған ауа ағынын өлшегіш - жылулық массалық типті кірістірілген және енгізілген

Сығылған ауаға арналған № 8 дюймдік жылу газ шығын өлшегіші

Жылулық ағын өлшегіш сұйықтық жылу сенсоры арқылы ағып жатқанда жылу алмасу принципіне негізделген, температура мен қысымды өтемей газ массасының ағын жылдамдығын тікелей өлшейді, әсіресе үлкен құбыр диаметрі мен төмен ағын жылдамдығы жағдайларына жарамды.

• Фланецті қосылым түрі: құбыр фланецтерінің арасына тікелей орнатылады, жоғары өлшеу дәлдігімен (± 1%-ға дейін) және қысымның жоғалуы өте төмен, магистральдық құбырларды ұзақ мерзімді тұрақты өлшеуге жарамды.
• 8 дюймдік кірістіру типті сығылған ауа ағынын өлшегіш: Құбыр саңылаулары арқылы орнатылады, әдетте 3/4 дюймдік форсункалармен. Фланецті DN200 ауа ағынын өлшегішімен салыстырғанда бағасы әлдеқайда төмен, бірақ фланецті типтегідей дәлдікті сақтайды (шамамен ± 1,5%).

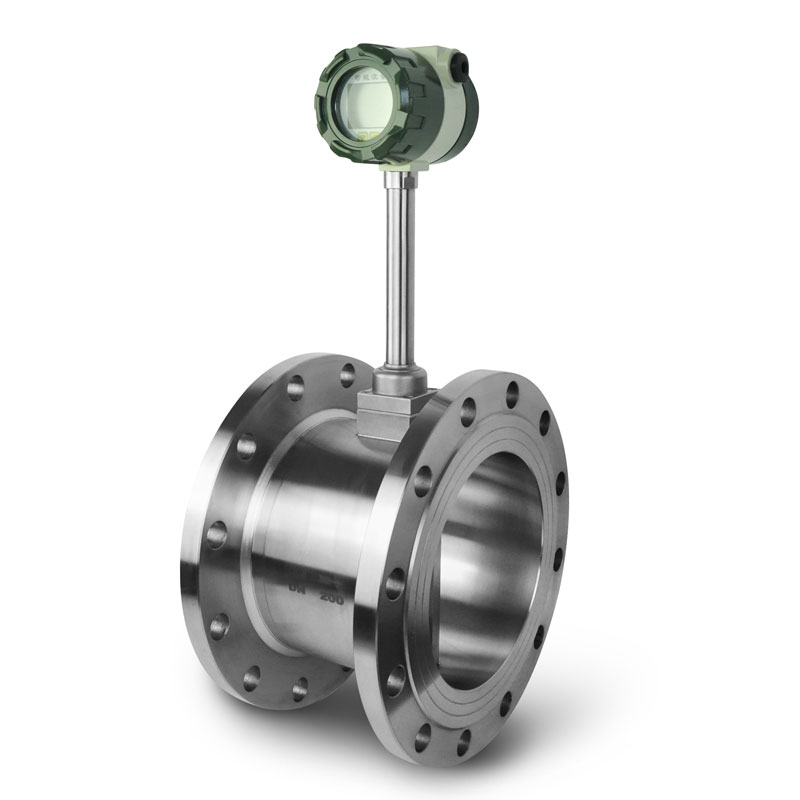

Сығылған ауаға арналған 8 дюймдік құйынды ағын өлшегіш

Сығылған ауаға арналған № 8 дюймдік Vortex шығын өлшегіші

Құйынды ағын өлшегіш ауа доғал денеден өткен кезде пайда болатын құйынды жиілігін анықтау арқылы көлемдік ағын жылдамдығын есептейді. Нақты уақыттағы ауаны өлшеуді өтеу үшін кіріктірілген температура мен қысым сенсорларымен бірге стандартты жағдайларда сығылған ауа ағынының дәл деректерін шығара алады.

• - Ерекшеліктері: Берік құрылым, жоғары қысымға төзімділік, үлкен ауытқулары немесе жоғары қысым рейтингісі бар сығылған ауа жүйелеріне жарамды
• -Қолданылуы: Қысымның жиі өзгеруі және шығынға сезімталдық жағдайларына жарамды, өтемақыдан кейінгі дәлдік ± 1,5% жетуі мүмкін.
• - Vortex ағын сенсорында кіріктірілген температура және қысым сенсоры бар, ол сығылған ауа температурасын, қысымын, жұмыс ағынын және қалыпты ағын туралы ақпаратты бір дисплейде көрсете алады.

8 дюймдік сығылған ауа ағынын өлшегіштің техникалық сипаттамалары

8 дюймдік сығылған ауа ағынын өлшегіштің бағасы қандай?

8 дюймдік ағын өлшегіштердің баға айырмашылығы айтарлықтай, негізінен келесі факторларға байланысты:

- Бренд және сапа : Халықаралық жетекші брендтердің (мысалы, Emerson және Siemens) бағасы әдетте 4000-нан 10000 АҚШ долларына дейін; Қытайдағы сенімді 8 дюймдік сығылған ауа ағынын өлшегіштің (https://www.silverinstruments.com/product/flow-measurement/) бағасы шамамен 1000-нан 3000 АҚШ долларына дейін. Арзан бағамен 8 дюймдік сығылған ауа ағынын өлшегіш алу үшін silverinstruments.com сайтына хабарласуға қош келдіңіз.

- Өлшеу принципі : Термиялық ағын өлшегіштер күрделі технологиясына байланысты құйынды ағын өлшегіштерге қарағанда шамамен 30% -50% қымбатырақ.

Функция конфигурациясы : Температура мен қысымды өтеу, байланыс хаттамалары (мысалы, Modbus, HART), жарылысқа төзімді сертификаттау (ATEX газ ағынын өлшегіш) және үшінші тарап калибрлеу шеберханасының жоғары дәлдіктегі калибрлеу сертификаттары сияқты қосымша мүмкіндіктер бағаны арттырады.

- Орнату әдісі : Фланецті қосылым 8 дюймдік ауа ағыны таратқышына қарағанда қымбатырақ, бірақ ұзақ мерзімді тұрақтылығы жақсырақ.

8 дюймдік сығылған ауа ағынын өлшегішті қалай дұрыс таңдауға болады?

Ұсынылатын таңдау стратегиясы: дәлдік талаптарын, бюджет шектеулерін және ұзақ мерзімді техникалық қызмет көрсету шығындарын жан-жақты қарастыру. Энергияны басқарудағы негізгі түйіндер үшін жоғары дәлдіктегі термиялық немесе өтемделген құйынды ағын өлшегіштерді таңдау ұсынылады; Жалпы бақылау сценарийлері үшін жоғары тиімділікке ие отандық өндірістегі құйынды ағын өлшегіштерді таңдауға болады.

Ақылға қонымды таңдау және қолдану арқылы 8 дюймдік сығылған ауа шығын өлшегіші тек өнеркәсіптік өлшеу құралы ғана емес, сонымен қатар кәсіпорындардың энергияны басқаруды жетілдіруге және тұрақты дамуды ілгерілетуге маңызды техникалық қолдауы болып табылады.
