Төмен ауа ағынын қалай өлшейсіз?

Silver Automation Instruments өте төмен ауа ағындарын, кейде минутына 0,02 стандартты текше сантиметрге (sccm) дейін өлшеу сұрауларын жиі кездестіреді. Мұндай минуттық ағын жылдамдығын өлшеу әдеттегі ағынды өлшеу технологияларының шектеулеріне байланысты айтарлықтай қиындықтар туғызады.

Неліктен бізге төмен ауа ағынын өлшеу керек?

Төмен ауа ағынын өлшеу HVAC жүйесінің оңтайлы өнімділігін қамтамасыз етуден, ағып кетуді анықтау үшін төмен ауа ағынын өлшеуден зертханалық ортада нақты жағдайларды сақтауға дейін әртүрлі салаларда өте маңызды. Бірақ бұл неліктен маңызды және оны қиындататын не? Мәліметтерге тоқталайық.

Төмен ауа ағынын өлшеудегі қиындықтар

Төмен ауа ағынын өлшеу оңай емес. Дәстүрлі шығын өлшегіштері шектеулі сезімталдығына байланысты төмен ағын жылдамдығымен жиі күреседі, мысалы, турбиналық шығын өлшегіші тек мин 2 м3/сағ ауа ағынын өлшей алады, ауыспалы аумақтық шығын өлшегіш немесе біз оны ротаметрлер деп атаймыз, тек мин 50 л/сағ ауаның төмен ағынын өлшей алады. Турбуленттілік, қысымның төмендеуі және сенсордың дәлдігі сияқты факторлар өлшеулерді одан әрі қиындатады.

Тағы бір мәселе төмен ағынды ауаны калибрлеу болып табылады, аз ағынды ауа шығынын өлшегіштерге арналған калибрлеу құралдары салыстырмалы түрде тапшы. Бұл тапшылық ауа ағынының минималды жылдамдығын дәл өлшеуді қажет ететін өнеркәсіптер мен зертханалар үшін қиындықтар туғызуы мүмкін. Арнайы калибрлеу қызметтеріне шектеулі қол жеткізу шығындардың артуына және күрделі қолданбалардың дәлдігі мен сенімділігіне әлеуетті әсер ететін өңдеу уақытының ұзаруына әкелуі мүмкін.

Бұған қоса, төмен ауа ағыны жиі қысымның минималды өзгерістерімен бірге жүреді, бұл әдеттегі құрылғылардың дәл анықтау мен өлшеуін қиындатады.

Микрожылулық масса шығынын өлшегіштер: тамаша шешім

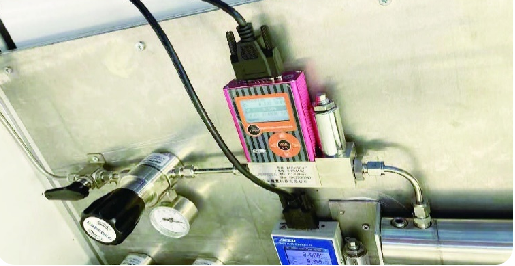

Silverinstruments.com жиі ұсынатын төмен ауа ағынын өлшеуге арналған ең тиімді құралдардың бірі - жылулық масса ағынының өлшегіші. Бұл шағын ауа ағынын өлшейтін құрылғы жылу беру принципі бойынша жұмыс істейді, бұл оны ағынның төмен жылдамдығына өте сезімтал етеді.

Шағын ауа шығынын өлшегіш қалай жұмыс істейді

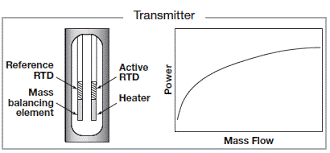

Жылулық массалық шығын өлшегіштері қыздырылған датчик пен температура сенсорын пайдаланады. Қыздырылған сенсордың жанынан ауа ағып жатқанда, ол жылуды тасымалдайды, бұл екі сенсордың арасындағы температура айырмашылығын тудырады. Есептегіш ауа ағынының жылдамдығын ауаның массалық шығынына тікелей пропорционалды жоғалтқан жылу мөлшеріне негізделген есептейді.

Төмен ауа ағынын өлшеуге арналған термиялық масса шығын өлшегіштерінің артықшылықтары

1. Сезімталдығы жоғары ауа ағынының сенсоры : Бұл ауа ағынының сенсорлары ауа ағынының өте төмен жылдамдығын анықтауда жақсы, көбінесе 0,02 мл/мин төмен, шамалы ауа ағып кетуді немесе зертханада пайдалануды анықтауға өте ыңғайлы.
2. Жылжымалы бөліктер жоқ : төмен ағынды ауа сенсорының механикалық құрамдастары болмағандықтан, олар тозуға және тозуға бейім емес, бұл ұзақ мерзімді сенімділікті қамтамасыз етеді.

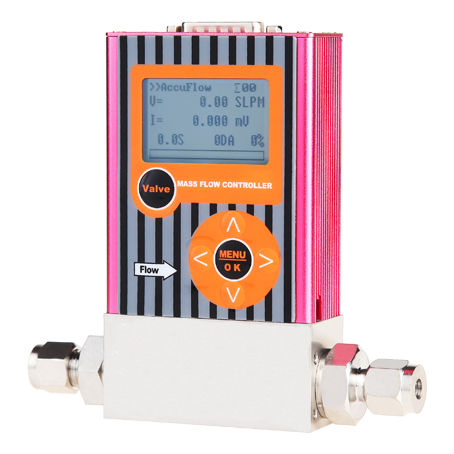

3. Кең ауқымдылық : Олар төмен және жоғары ағын жылдамдығын өлшей алады, азайту коэффициенті 100:1 дейін жетуі мүмкін, мысалы, біздің микро ауа ағынының сенсоры 0,03 ~ 3 см см төмен ауа ағынының ауқымын өлшей алады, бұл оларды әртүрлі қолданбалар үшін жан-жақты етеді.
4. Төмен қысымның төмендеуі : Жылу шығын өлшегіштері қысымның жоғалуын барынша азайтады, бұл төмен ағынды ауаны өлшеу үшін төмен ағын сценарийлерінде өте маңызды.
5. Тікелей масса ағынын өлшеу : Бұл микро ауа ағынын өлшегіштер қосымша температура немесе қысымды өтеу қажеттілігін болдырмай, масса ағынын тікелей өлшейді.

Төмен ағынды ауа шығынын өлшегіштің негізгі техникалық параметрлері

- Ағын диапазоны: үлгіге байланысты әдетте 0,02 мл/мин бастап 3000 SLM дейін өлшейді.
- Дәлдік: жоғары дәлдікті ұсынады, көбінесе көрсеткіштің ±1% шегінде.
- Жауап беру уақыты: жылдам жауап беру уақыты, ол 0,2 секундтық жауап беру уақытына дейін жетуі мүмкін
- Шығу опциялары: Сандық ауа шығынын өлшегіш дәстүрлі ротаметрлер сияқты емес, ол басқару жүйелерімен оңай біріктіру үшін аналогтық (4-20 мА) немесе сандық шығыстарды (MODBUS RTU) қамтамасыз ете алады.

Шағын ауа ағынын өлшеуге арналған орнату кеңестері

Сүзгіні қосу: Ауаны тазалау керек, шаңнан, сұйықтықтан және майдан аулақ болыңыз. Қажет болса, сүзгіні орнатыңыз.

Коррозиялық газ үшін пайдалану: Шығын өлшегіш арна үшін қолданылатын материалдар: SUS 316L (00Cr17Ni14Mo2), SUS 417J1 (00Cr30Mo2), фторлы резеңке және басқа коррозияға төзімді материалдар. Оны басқа пайдаланушылар коррозиялық газды және органикалық еріткіш газды пайдаланған кезде, пайдаланушы жүйесінде сода жоқ, ағып кету аз, ұқыптылық және жақсы пайдалану жағдайында жалпы коррозияны бақылау үшін пайдалануға болады. Ол тапсырыс беру кезінде көрсетілуі керек. Арнайы коррозиялық газдармен барлық тығыздағыш материалдар сәйкесінше өзгертілуі керек.

Орнату орны

Микроауа ағынының реттегіші орнату бетінің деңгейін ұстап тұру үшін ең жақсы орнатылған, бірақ орынға ерекше сезімтал емес, кез келген позицияда орнатуға болады, егер көлденең емес күйде орнату кезінде нөлдік ауытқу табылса, жұмыстан кейін нөлдік нүктені реттеуге болады.

Төмен шығында әртүрлі газдарды калибрлеу және түрлендіру

Шығын өлшегіш әдетте азотпен (N2) калибрленеді. Басқа газды калибрлеу қажет болса, тапсырыс беру кезінде сатушымен арнайы тапсырыстар жасалуы керек. Шағын шығын өлшегішті пайдаланушылар азотпен калибрленген кезде басқа газдарды пайдаланса, оларды қосымшаның түрлендіру коэффициенті бойынша түрлендіруге болады.

Қорытынды

Төмен ауа ағынын өлшеу өте маңызды, бірақ қиын міндет. Жылулық массалық шығын өлшегіштері олардың сезімталдығымен, сенімділігімен және орнатудың қарапайымдылығымен тамаша шешімді қамтамасыз етеді. HVAC жүйелеріне, медициналық құрылғыларға немесе ауаның ағып кетуін анықтауға қарамастан, бұл шағын ауа ағыны өлшегіштері төмен ауа ағынын дәл және тиімді өлшеуді қамтамасыз етеді, бұл оларды заманауи қолданбаларда таптырмас етеді.
