Coriolis ағын өлшегіші дегеніміз не және ол қалай жұмыс істейді?

Әртүрлі сұйықтықтардың ағын жылдамдығын өлшеу мұнай-газ өнеркәсібінің ажырамас бөлігі болып табылады . Бұл мақсатта қолданылатын бірнеше түрлі құрылғылар бар, және Кориолис ағын өлшегіші солардың бірі. Ол соңғы жылдары мұнай-газ стендтерін өндірушілер мен пайдаланушылар үшін сұйықтықтар мен газдардың ағын жылдамдығын өлшеу құралы ретінде танымал болды, сонымен қатар жоғары тұтқырлықтағы сұйықтықтардың ағын өлшегіші ретінде қолданылатын тамаша нұсқа.

Coriolis ағын өлшегіштері басқа ағын өлшегіш түрлерімен салыстырғанда бастапқы орнату құны жоғарырақ. Дегенмен, оның дәлдігі мен өлшеу жылдамдығы, тек көлемді ғана емес, масса көрсеткіштерін де алу мүмкіндігі және кейінгі техникалық қызмет көрсету шығындарының төмендеуі сияқты факторлардың барлығы оның пайдасына жұмыс істейді.

Кориолис ағын өлшегіші дегеніміз не?

Массалық ағын өлшегіш немесе инерциялық ағын өлшегіш деп те аталатын бұл құрылғы тербелмелі түтік арқылы ағып жатқан сұйықтық тудыратын инерция принципі бойынша жұмыс істейді. Бұл инерция күші түтіктің массалық ағын жылдамдығына пропорционалды түрде бұралуына әкеледі. Бұл бұралудың немесе бұрмалаудың дәрежесі құрылғыдағы сенсорлармен анықталады және шығыс сигналы ретінде сызықтық ағын сигналы беріледі.

Кориолис ағын өлшегішінің жұмысы

Coriolis ағын өлшегішінің бұрынғы конструкциялары қисық пішінді бір түтіктен тұрды. Дегенмен, бұл түтіктің қабырғасының жұқа болуына байланысты дірілмен проблемалар болды. Қазіргі заманғы модельдерде бұл мәселе қалың қабырғаға әкелетін екі түтікті қосу арқылы жойылды. Сонымен қатар, өзгертілген дизайн аз қуатты қажет етеді және сонымен бірге беріктігі жоғары. Нарықта әртүрлі пішіндер мен стильдегі түтіктер бар, олардың әрқайсысы белгілі бір қолданбаларға жарамды. Олардың барлығы өте дәл және техникалық қызмет көрсетуді қажет етпейді.
Бұл конструкцияда түтіктер екі түтіктің де кіріс және шығыс бөліктеріне орнатылған магниттік катушкаларды пайдалану арқылы қарама-қарсы бағытта дірілдейді. Бұл магниттік катушкалар жинақтары сенсорлар ретінде жұмыс істейді. Бұл магниттер магнит өрісін тудырған кезде, өріс арқылы өтетін катушкалар синусоидалық толқындарды тудырады. Бос тұрған жағдайда түтіктер арқылы сұйықтық ағып өтпеген кезде, кіріс және шығыс синусоидалық толқындар фазада болады.
Ал сұйықтық ағыны болған кезде, түтіктер бұралып, синусоидалық толқындардың фазалық ығысуын тудырады. Бұл бұралу ағып жатқан сұйықтықтың массасына пропорционалды және сенсорлар бұл фазалық ығысу көрсеткішін тіркейді. Фазалық ығысу синусоидалық толқындар арасындағы уақыт айырмашылығына тең және бұл көрсеткіш масса ағынының жылдамдығын береді.

Coriolis ағын өлшегішінің артықшылықтары

Coriolis ағын өлшегішінің басқа ағын өлшегіш түрлерімен салыстырғанда бірқатар артықшылықтары бар. Олардың кейбіреулері төменде келтірілген.

✅ Бұл ағын өлшегіштің маңызды ерекшелігі - ол барлық қолжетімді ағын өлшегіштердің ішіндегі ең дәлі. Бұл ағын өлшегіштер тозу мен жыртылуды тудыруы мүмкін қозғалмалы бөлшектері жоқ болғандықтан, оларға техникалық қызмет көрсетуді қажет етпейді.
✅ Олар сондай-ақ калибрлеуді сирек қажет етеді. Олар сұйықтықтардың көлемін ғана емес, массалық ағынды өлшейтіндіктен, олар көлеммен емес, салмақпен сатылатын материалдардың ағын жылдамдығын өлшеуге жарамды. Ал мұнай-газ өнеркәсібінде мұнай сияқты өнімдердің құны қыздыру қондырғыларымен (мысалы, BTU) өлшенеді, сондықтан Coriolis ағын өлшегіші мұндай материалдардың ағын жылдамдығын есептеу үшін таңдаулы құрылғы болып табылады.

✅ Массалық ағын өлшегіш сұйықтықтардың дәл өлшемдерін береді және температураның, қысымның, ағын жылдамдығының өзгеруіне әсер етпейді. Бұл оны жоғарыда аталған өзгерістерге көбірек ұшырайтын газдардың ағын жылдамдығын өлшеу үшін тамаша етеді. Осы себепті Кориолис ағын өлшегіштері мұнай-газ өнеркәсібінде танымал болды.

Кориолис ағын өлшегіштерінің басқа түрлерден айырмашылығын білгіңіз келе ме? >>
[ Кориолис және магниттік ағын өлшегіш ]
[ Жылулық масса өлшегіші және Кориолис өлшегіші ]

Coriolis ағын өлшегішін қайда пайдалануға болады?

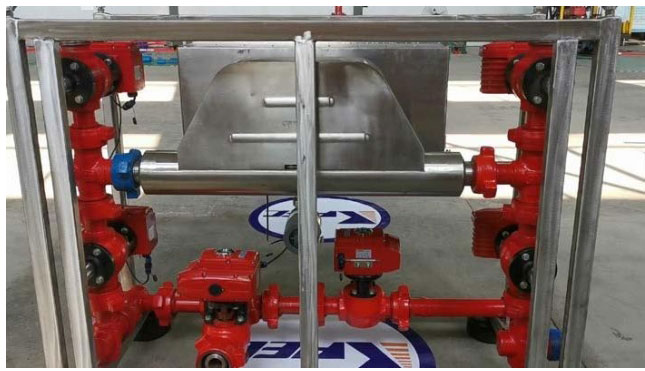

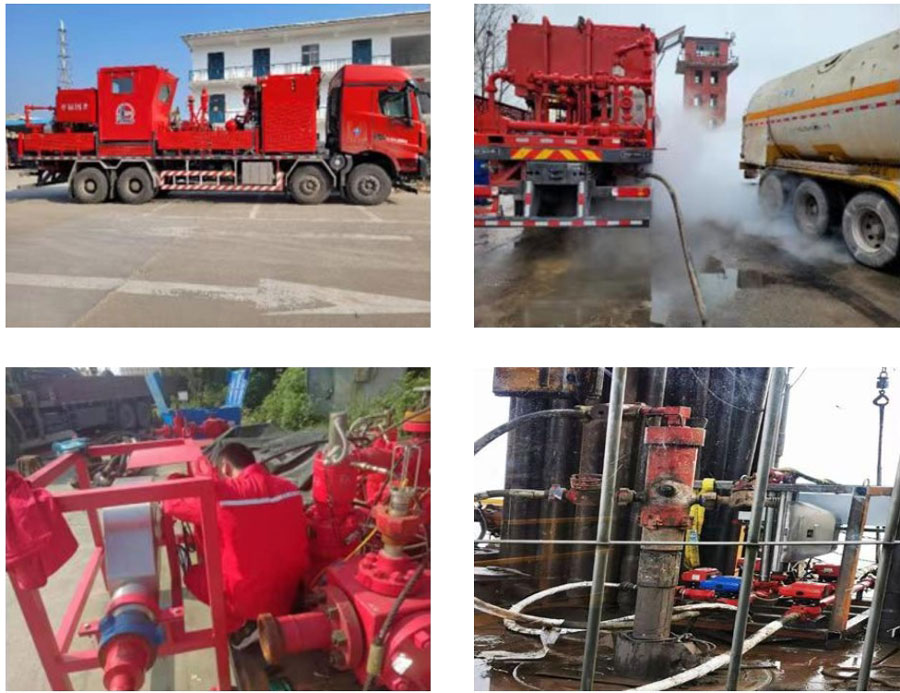

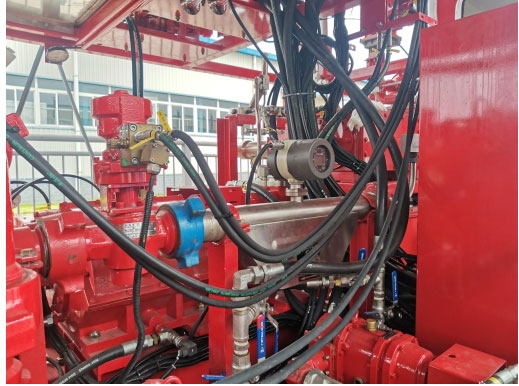

Coriolis ағын өлшегіші мұнай мен газ, мұнай химиясы, тамақ және сусындар, фармацевтика және суды тазарту сияқты жоғары дәлдіктегі ағынды өлшеуді қажет ететін салаларда кеңінен қолданылады. Ол жоғары тұтқырлықтағы сұйықтықтарды, коррозиялық заттарды және көп параметрлі өлшеулерді (масса ағыны, тығыздық, температура, тұтқырлық) қамтитын қолданбаларда өте жақсы қолданылады.
