Өнеркәсіпке арналған мұнай ағынын өлшеу негіздері
Әлемдік экономика өндіріс пен химиялық өңдеуден бастап электр энергиясын өндіру мен тасымалдауға дейін мұнайға қатты тәуелді. Мұнай ағынын дәл өлшеу оны пайдаланатын немесе өндіретін кез келген салада шығындарды бақылау, процестің тиімділігі, қауіпсіздік және нормативтік талаптарға сәйкестік үшін өте маңызды. Бірақ «мұнай» жалғыз материал емес. Тазартылған дизель отынының төмен тұтқырлығынан шикі мұнайдың немесе жағармайдың қалың, абразивті сипатына және термиялық майлардың қарқынды қызуына дейін сұйықтықтардың бұл кең категориясы кең ауқымды сипаттамаларға ие.

Мұнай шығынын өлшеу кез келген жерде
«Бір өлшемді» мұнай шығынын өлшегіш болмағандықтан, бұл әртүрлілік елеулі проблемалар мен қиындықтар тудырады. Мұнай шығынын өлшейтін ең жақсы құралды таңдау үшін мұнайдың сипаттамаларын, процесс параметрлерін және өлшеудің нақты мақсатын мұқият түсіну қажет.
Бұл егжей-тегжейлі мақала мұнай шығынын өлшеудің негізгі көзі ретінде қызмет етуге арналған. Жол бойында берілген терең ресурстарға сілтемелер арқылы біз көлемдік және массалық шығын, сандық шығын өлшегіш немесе механикалық шығын өлшегіш арасындағы маңызды айырмашылықтарды талқылаймыз, соңғы мұнай өлшеуіш технологияларын қарастырамыз, белгілі бір өлшеу мәселелері мен қиын нүктелерді қарастырамыз және маңызды қолданбаларды қарастырамыз.
Мұнай шығынын дәл өлшеудің маңыздылығы
Мұнайды дәл өлшеу сізге дұрыс қаржылық және операциялық таңдау жасауға қажетті ақпаратты береді. Негізгі артықшылықтар мыналардан тұрады:

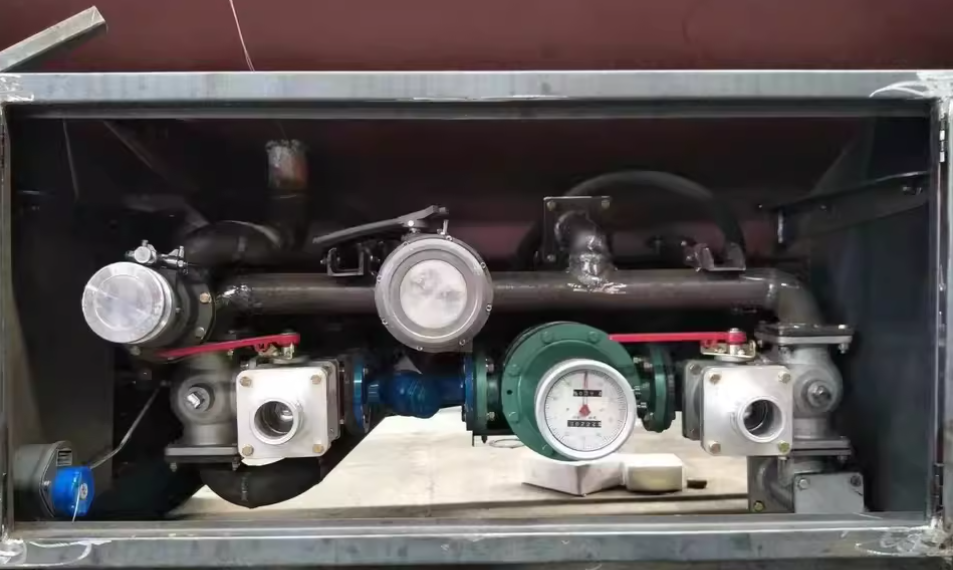

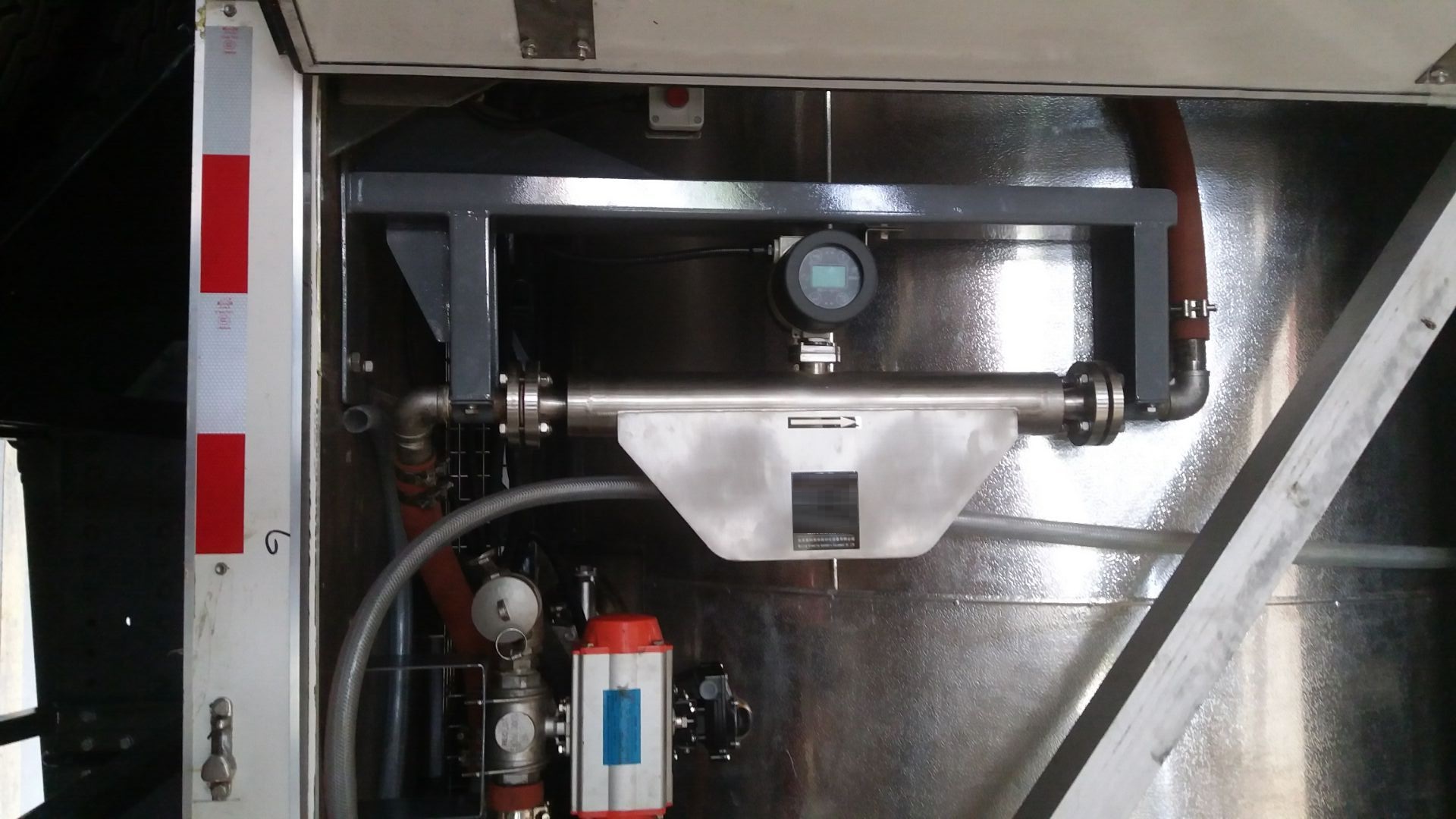

Мұнай цистерналарына арналған шығын өлшегіш
- Шығындарды басқару: Мұнай мен жанармай көптеген операциялар үшін ең қымбат операциялық шығындар қатарына жатады. Тиімділікті арттыру мен шығындарды қысқартудың бірінші қадамы қазандықтардағы мазуттың немесе генераторлардағы дизельді отынның тұтынуын нақты бақылау болып табылады.
- Сатып алуды аудару: Дәлдік – ірі шикі мұнай құбырларынан жергілікті дизельді жанармай құюға дейінгі мұнай өнімдерін сатып алу және сату кезіндегі шарттық және қаржылық талап. Есептегіштің дұрыс еместігінен елеулі қаржылық шығындар болуы мүмкін.
- Процесті басқару және тиімділік: ағынды дәл бақылау химиялық өңдеу мен өңдеуде реакциялардың қатынасын басқару, өнімділікті арттыру және өнім сапасына кепілдік беру үшін өте маңызды.
- Инвентаризацияны басқару: Сақтау резервуарларындағы нақты түгендеу деңгейі сенімді ағын деректерінің көмегімен сақталады, бұл ықтимал ұрлық немесе ағып кетуді анықтауға және тапшылықты болдырмауға көмектеседі.
Негізгі шешімдер: Мұнай үшін көлемдік және массалық шығынды өлшеу
Массаны немесе көлемді өлшеуді таңдау - мұнай шығынын өлшегішті таңдау кезіндегі бірінші маңызды мәселе.
Мұнайдың көлемдік шығынын өлшеу
Белгілі бір уақыт көлемінде нүктеден өтетін мұнай көлемі (мысалы, минутына литр, минутына галлон) Көлемді ағынды өлшеу көмегімен есептеледі. Көлемді технологияларға турбиналық шығын өлшегіштер (TUF) және сопақ беріліс шығын өлшегіштері кіреді. Мұнайдың көлемі қызған кезде кеңейіп, салқындаған кезде қысқаратындықтан, сұйықтық қасиеттерінің өзгеруі бұл қарапайым және тиімді әдістің дәлдігіне әсер етуі мүмкін.
Белгілі бір уақыт көлемінде нүктеден өтетін мұнайдың массасы (мысалы, сағатына килограмм, минутына фунт) Массалық ағынды өлшеу арқылы анықталады. Масса Coriolis шығын өлшегіштерімен тікелей өлшенеді. Сұйықтықтың массасы температураға, тұтқырлыққа немесе қысымға қарамастан тұрақты болып қалатындықтан, бұл өлшеу тәсілі мұнай үшін нақтырақ. Тікелей массаны өлшеу - сақтауды аудару сауда мақсаты сияқты жоғары құнды қолданбаларға арналған салалық стандарт.
Мұнай шығынын өлшеудің негізгі технологиялары
Көптеген технологиялардың болуына қарамастан, шығын өлшегіштердің үш түрлі түрінің өнімділігі мен сенімділігі оларды мұнайды қолданудың басым көпшілігі үшін салалық стандартқа айналдырды.

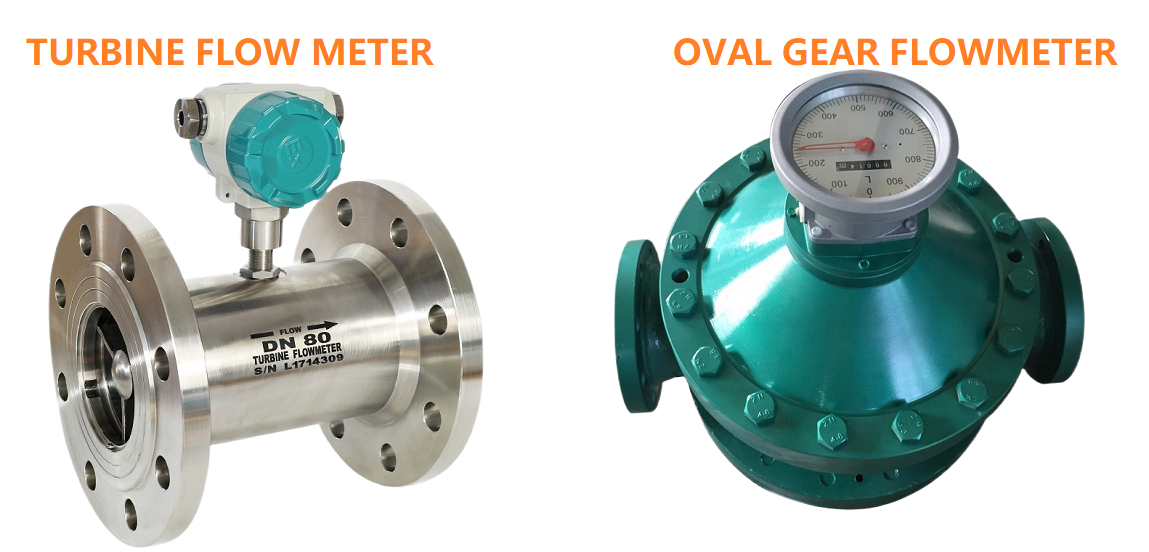

1. Сопақша беріліс шығын өлшегіштері (оң орын ауыстыру)
Мұнайды көлемді өлшеудің сенімді тіректері сопақ тісті есептегіштер болып табылады. Олар өте дәл және сенімді, өйткені олар әрбір айналу кезінде сұйықтықтың нақты, белгілі көлемін ұстап тұру және өткізу үшін өзара біріккен екі берілістерді пайдаланады.

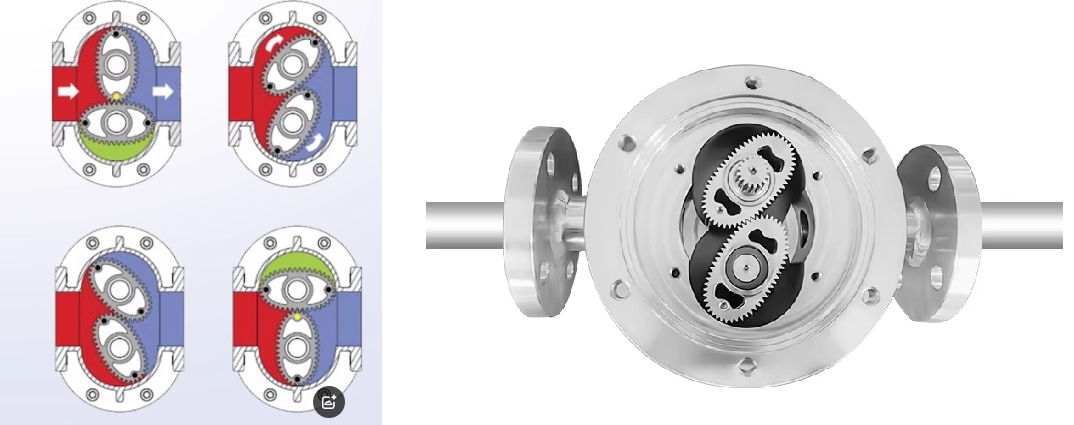

Сопақша беріліс шығынын өлшегіш қалай жұмыс істейді
2. Кориолис массалық шығын өлшегіштері

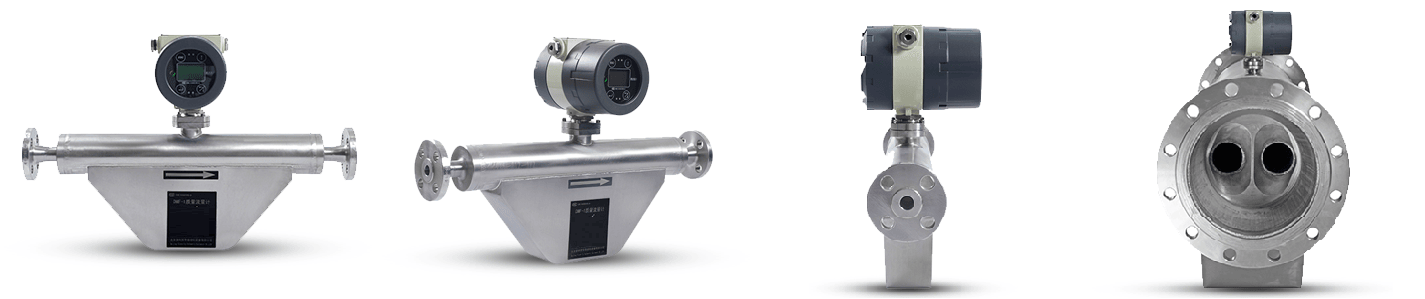

Ең жақсы дәлдік шығын өлшегіш - Кориолис Кориолис есептегіштері ең жоғары дәлдікті қажет ететін қолданбалар үшін ең жақсы нұсқа болып табылады (олар 0,1~0,2% жоғары дәлдікке жетуі мүмкін). Олар массалық ағынды тікелей өлшеуге қабілетті ағынды өлшеудің жалғыз технологиясы.
- Принцип:Тікелей масса ағыны (Кориолис эффектісі) .Кориолис фоуметрі туралы қосымша ақпарат: [Кориолис шығын өлшегіші дегеніміз не және ол қалай жұмыс істейді?]
- Артықшылықтары: Максималды дәлдік (әдетте ±0,1%), сұйықтық қасиеттерінің өзгеруіне толық сезімталдық, қозғалатын бөліктердің болмауы және температура мен тығыздықты өлшеу мүмкіндігі.
- Кемшіліктері: Ең жоғары бастапқы құны және қысымның төмендеуі мүмкін.
- Ең қолайлысы: Күрделі (жоғары қысымды май немесе жоғары температурадағы мұнай ағыны сияқты), бөлшектері бар май немесе жоғары тұтқырлығы бар мұнай және шикі мұнай мен тазартылған өнімдердің жоғары құнды сақталуын өлшеу. Дәлдік маңызды болып табылатын мазут массасының шығынын өлшейтін қолданбалар үшін олар салалық стандарт болып табылады.

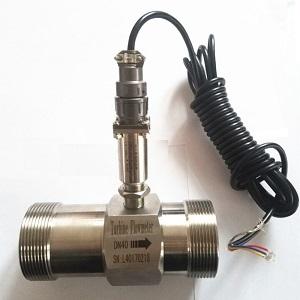

3. Сұйық турбиналық шығын өлшегіштер

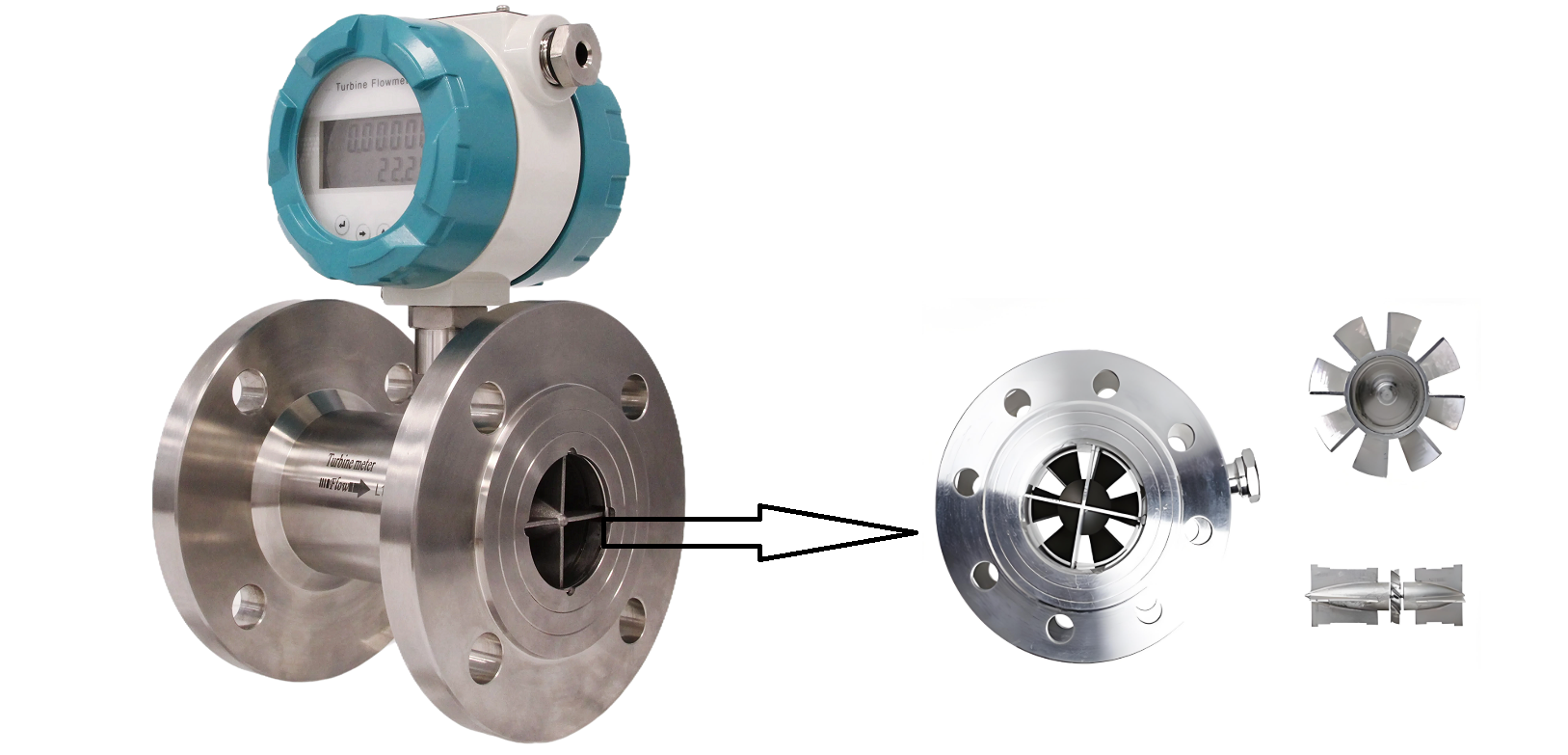

Мұнайға арналған турбиналық шығын өлшегіш
Тұтқырлығы төмен таза, тазартылған майларды турбиналық шығын өлшегіштері арқылы қол жетімді бағамен өлшеуге болады.
- Принцип: Көлемдік (жылдамдық)
- Артықшылықтары: Баға үшін жақсы дәлдік, тамаша қайталану, ықшам дизайн.
- Кемшіліктері: Дәлдік тұтқырлықтың өзгеруіне сезімтал, таза сұйықтықтарды қажет етеді (сүзгілер қажет) және қозғалатын бөліктер тозуға бейім.
- Ең қолайлысы: Тұтқырлығы төмен дизель және бензин сияқты тазартылған, таза өнімдерді өлшеу. Оның потенциалы мен шектеулерін түсіну үшін сұйық турбиналық шығын өлшегіш арқылы мұнай шығынын өлшеу туралы біліңіз.
4. Доплерлік ультрадыбыстық шығын өлшегіштер

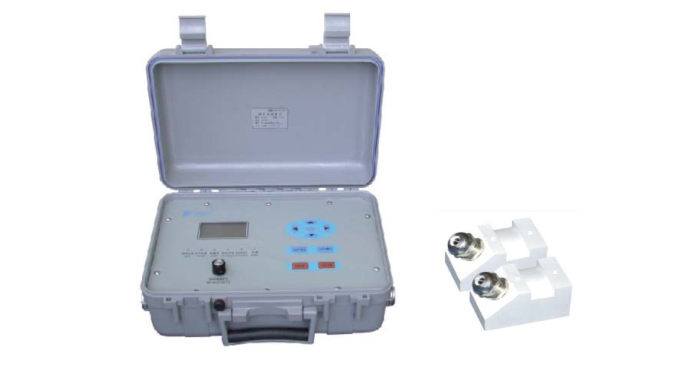

Майға арналған доплерлік ультрадыбыстық шығын өлшегіш Доплерлік ультрадыбыстық шығын өлшегіштері мұнай ағынын өлшеу үшін интрузивті емес шешімді ұсынады, әсіресе дәстүрлі байланыс өлшегіштері қиындықтарға тап болуы мүмкін қолданбалар үшін тиімді. Бұл есептегіштер құбыр қабырғасы арқылы ультрадыбыстық толқындарды беру және сұйықтықпен қозғалатын бөлшектер немесе көпіршіктер туындаған жиілік ығысуын өлшеу арқылы жұмыс істейді.
- Принцип: Көлемдік (Доплер эффектісі) – ағып жатқан мұнайдағы бөлшектермен немесе көпіршіктермен шағылысқан ультрадыбыстық толқындардың жиілік ығысуын өлшейді.
- Артықшылықтары: Интрузивті емес орнату (құбырды кесу қажет емес), қысымның төмендеуі, қозғалатын бөлшектердің тозуы жоқ, үлкен диаметрлі құбырлар үшін жарамды, бөлшектері немесе газ көпіршіктері бар майларды өңдей алады, қысымды жүйелерде гидравликалық май ағынын өлшеу үшін тамаша.
- Кемшіліктері: дұрыс жұмыс істеу үшін майдағы бөлшектерді немесе көпіршіктерді қажет етеді, дәлдікке құбыр материалы мен қабырға қалыңдығы әсер етуі мүмкін, тұрақты ағын профилін қажет етеді, өте таза майлар үшін жарамсыз.
- Ең жақсысы: Үлкен диаметрлі құбырларды қолдану, гидравликалық май жүйелері, сақтау резервуарларындағы дизельдік отын, шикі мұнай құбырлары және интрузивті емес өлшеу қажет болатын қолданбалар. Отын тарату жүйелерінде және ауыр мазут қолданбаларында дизель шығынын өлшеу үшін әсіресе тиімді.
Мұнай шығынын өлшеуге арналған технологияны салыстыру кестесі
Мұнай шығынын өлшеуіш технологиясын салыстыру
Flow Meter Technology
|
Measurement Type
|
Accuracy Range
|
Suitable Oil Types
|
Key Advantages
|
Main Limitations
|
Cost Level
|
Oval Gear flow meter
(Positive Displacement)
|
Volumetric
|
±0.2% - ±0.5%
|
Clean oils, lubricants, hydraulic oils, diesel, fuel oils
|
• Excellent accuracy
• Viscosity independent
• No straight pipe runs
|
• Moving parts wear
• Not for abrasive oils
|
Low to Medium
|
Coriolis Mass flow meter
|
Mass Flow
|
±0.1% - ±0.2%
|
All oil types including crude, heavy oils, abrasive oils
|
• Highest accuracy
• Direct mass measurement
• Handles any conditions
|
• High initial cost
• Pressure drop
|
High
|
Turbine flow meter
|
Volumetric
|
±0.5% - ±1%
|
Clean, low-viscosity oils (diesel, gasoline, kerosene)
|
• Cost-effective
• Good repeatability
• Compact design
|
• Viscosity sensitive
• Clean fluids only
|
Low
|
Doppler Ultrasonic
|
Volumetric
|
±1% - ±3%
|
Oils with particles/bubbles, waste oil, hydraulic oils, crude oil
|
• Non-intrusive
• No pressure drop
• Large pipe capability
|
• Requires particles
• Pipe dependent
|
Medium
|
Мұнайды өлшеудегі ерекше міндеттерді шешу

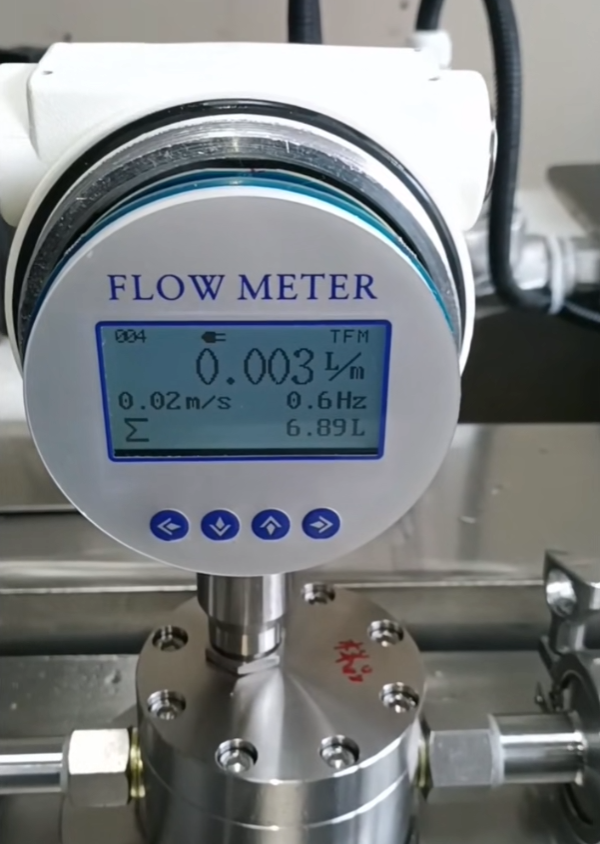

Мұнай ағынының төмен жылдамдығын өлшеу
Кішігірім мөлшерлерді өлшеу шағын оттық отын желілері, ҒЗТКЖ сынақ стендтері және отын қоспасын бүрку сияқты қолданбалар үшін өте маңызды. Микро ағын конфигурациялары Coriolis және Oval Gear технологиялары үшін ұсынылады. Бұл мамандандырылған төмен шығынды өлшегіштер минутына миллилитрмен жиі көрсетілетін ағын жылдамдығында жоғары дәлдікті қамтамасыз етуге арналған (мұнай үшін мл/мин шығын өлшегіш ). Сәйкес төмен көлемді өнеркәсіптік мұнай шығын өлшегішін таңдау арқылы сұйықтықтың ең аз мөлшерін де дәл қадағалауға және бақылауға болады.
Тұтқырлығы жоғары сұйықтықтарды өңдеу

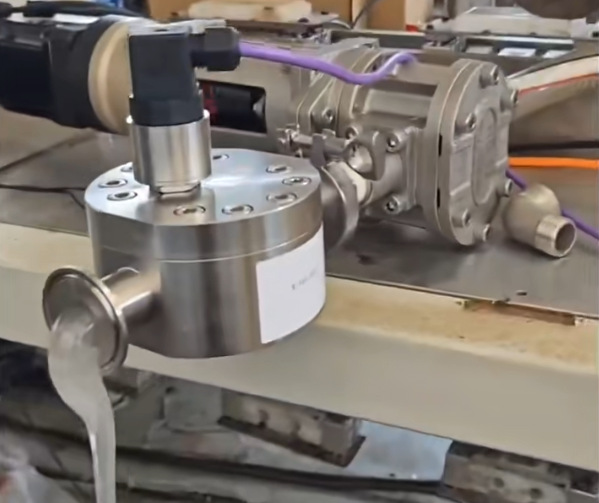

Жоғары тұтқырлық майын өлшеу
Өте тұтқыр заттарға асфальт, ауыр шикі мұнай және кейбір майлау материалдары жатады. Кориолис метрлері мен оң ығысу осы негізгі мәселеде тамаша. Олар қалың, баяу қозғалатын сұйықтықтарды басқа есептегіштер өлшей алмайтын жерде дәл өлшей алады, өйткені олардың өлшеу принциптері тұрақты ағын профиліне сүйенбейді. Толығырақ қарау үшін жоғары тұтқырлық шығын өлшегіштеріне арналған нұсқаулықты қараңыз.
Жоғары қысымда жұмыс істеу

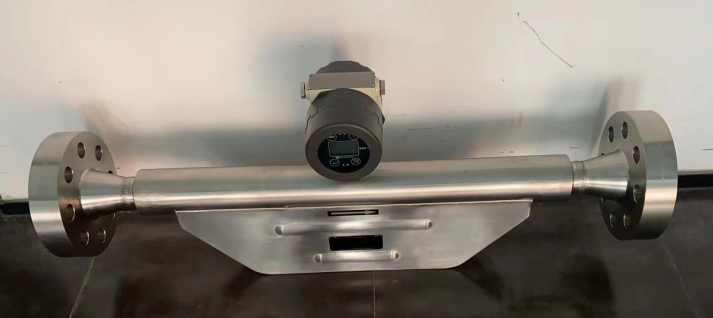

400 бар жоғары қысымды май шығынын өлшегіш
Төтенше қысымда жұмыс істейтін қолданбаларға ұңғыма аузына айдау және гидравликалық жүйелер жатады. Мұндай жағдайларда шығын өлшегіштің механикалық дизайны өте маңызды. Қауіпсіз және сенімді жұмысты қамтамасыз ету үшін жоғары қысымды май ағынының сенсорын тиісті қысым көрсеткіштерімен және берік технологиялық қосылымдармен (мысалы, жоғары қысымды фланецтер немесе фитингтер) таңдау керек. Осындай қиын жағдайлар үшін біз сандық гидравликалық май шығын өлшегіштерімізді арнайы әзірледік.
Жоғары температураларды басқару

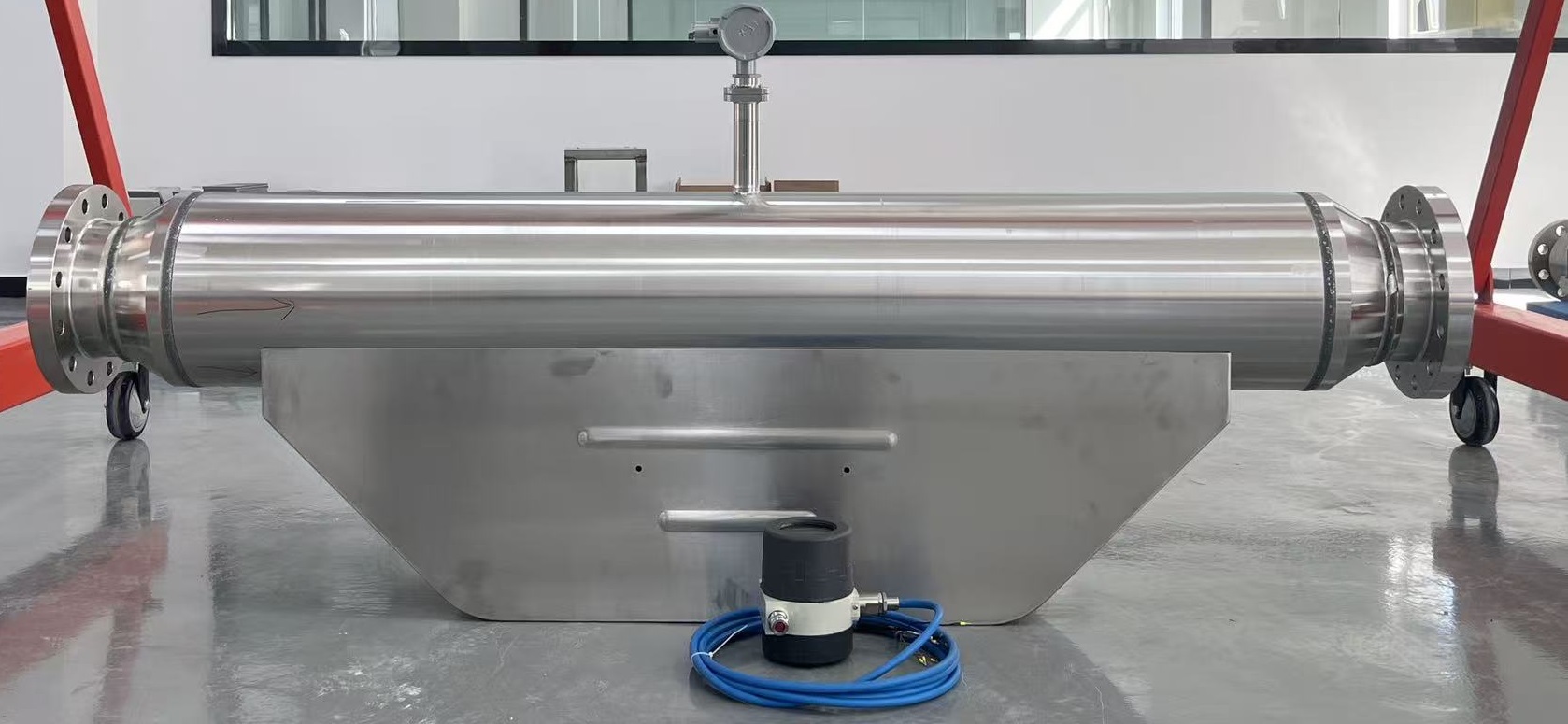

Жоғары температура шығын өлшегішінің дизайны - қашықтағы дисплей
Көптеген майларды, соның ішінде қазандыққа берілетін ауыр мазутты немесе жылу тасымалдағыш жүйелеріндегі термиялық майларды өлшеу үшін жоғары температура қажет. Май таратқыш электроникасын қорғау және май датчигі материалдарының ыстыққа төзе алатындығына кепілдік беру үшін бірегей конструкциясы бар құралдар қажет. Қашықтан орнатылған таратқыштар немесе салқындату құрылғылары сияқты тиісті материалдар мен конфигурацияларды жоғары температуралық шығын өлшегіштеріндегі мұқият нұсқаулықтың көмегімен таңдауға болады.
Шламдар мен қоспаларды өңдеу
Шикі мұнайда құм, су және газ (көпфазалы ағын) сияқты қоспалар жиі кездеседі. Механикалық есептегіштер үшін бұл өте қатал. Coriolis масса шығын өлшегіші сүзгісіз немесе абразивті майларды өлшеудің жалғыз сенімді нұсқасы болып табылады, өйткені оның қозғалатын бөліктері жоқ және кедергісіз конструкциясы бар. Жоғары ағынды тиімді сүзу басқа есептегіштер үшін өте маңызды, мысалы, Oval Gear немесе Turbine.
Мұнай шығынын өлшегіштердің әртүрлі салаларда қолданылуы
Әрқашан мұнайды өлшеу қажеттілігі бар. Бұл біздің аспаптарымыз үшін ең типтік қолданулардың бірнешеуі.
Мазут және дизель отыны
дизель шығынын өлшеу , ең көп қолданылатын отынның бірі, қазандықтар, автомобильдер және генераторлар үшін өте қажет. Әсіресе тиімді технологияларға сопақ тісті есептегіштер жатады. Қарапайымдылық үшін пайдаланушылар дәстүрлі нұсқаны таңдай алады механикалық май шығынын өлшегіштер немесе одан да күрделі сандық мұнай шығынын өлшегіштер басқару жүйесін біріктіруге арналған электрондық шығыстары бар.
Шикі мұнай
Шикі мұнайдың жоғары тұтқырлығы, қоспалары және жоғары құндылығы оны өлшеуді қиын тапсырма етеді. Қамқоршылықты беру үшін Coriolis технологиясына артықшылық беріледі және үлкен диаметрлі есептегіштер жиі қажет. Біздің қараңыз 4 дюймдік шикі мұнай шығынын өлшегіш нақты мысалдар үшін.
Майлау және гидравликалық майлар
Тісті және гидравликалық майларды дәл бақылау ауыр машиналарға қызмет көрсету үшін өте маңызды. Бұл маңызды жүйелер тұтынуды бақылау және ағып кетуді табу үшін шығын өлшегіштерімізді пайдаланады. Біз туралы көбірек біліңіз беріліс майының шығынын өлшегіш шешімдер.
Өсімдік және тағамдық майлар
Тамақ өнеркәсібі әртүрлі тағамдық майларды дәл және гигиеналық түрде өлшеуі керек. сияқты әртүрлі түрлер үшін теңшелген шешімдерді ұсынамыз сандық өсімдік майының шығынын өлшегіштер , Пальма майының шығынын өлшегіштер , және метр үшін Соя майы және жержаңғақ майы .
Мамандандырылған өнеркәсіптік майлар
Көптеген өнеркәсіптік процестерде ерекше қасиеттері бар мамандандырылған майлар қолданылады. Трансформатор майы , зең майы , тіпті күрделі сұйықтықтар сияқты алкидті май теңшелген шешімдерімізбен өлшеуге болады.
Қорытынды: Ақылды таңдау
Ең жақсысын таңдау мұнай шығынын өлшегіш мұнай түрлері мен қолданылуының алуан түрлілігіне байланысты мұқият қарауды талап етеді. Тұрақты сопақ беріліс өлшегіші төмен құны бар тұтқыр таза майлармен жақсы жұмыс істейді, бірақ арзан және ықшам турбиналық есептегіш таза дизель, авиакеросин, керосин үшін өте қолайлы болуы мүмкін. Coriolis есептегіші дәлдік маңызды, сұйықтық абразивті, май лас, мысалы, қалдық май немесе тікелей массаны өлшеу қажет болған қолданбаларда айқын жеңімпаз болып табылады.
Silver Automation Instruments-тегі біздің мамандығымыз нақты мәселеңізге сәйкес ағынды өлшеу жабдығын ұсынады. Біздің кең таңдауымыздан мұнай шығынын өлшеуіштер , біздің кәсіпқойлар тобы сіздің процесс деректеріңізді бағалай алады және ең жақсы опцияны таңдауға көмектеседі. Кеңес алу үшін дәл қазір бізге хабарласыңыз.
Мұнай шығынын өлшегіштер туралы жиі қойылатын сұрақтар (ЖҚС).
1. Дизель отыны үшін ең жақсы шығын өлшегіш қандай?
Жалпы мақсаттағы дизельді бақылау және жанармай таза болған жағдайда бөлу үшін жоғары дәлдікке, сенімділікке және құбырдың тікелей жүруіне қойылатын талаптардың болмауына байланысты сопақ тісті ағын өлшегіш жиі ең жақсы таңдау болып табылады. Қарапайым қолданбалар үшін турбиналық есептегіш үнемді опция болуы мүмкін. Дегенмен, ең жоғары дәлдікті қажет ететін қолданбалар үшін, мысалы, есеп айырысу үшін жоғары дәлдіктегі сақтауды беру, Coriolis масса ағынының өлшегіші ұсынылған шешім болып табылады.
2. Майдың температурасы өзгерсе, көлемді өлшегішті қолдануға бола ма?
Сіз жасай аласыз, бірақ ықтимал дәлсіздіктерді білуіңіз керек. Мұнай қызған сайын ол кеңейеді (тығыздығы төмен), сондықтан бір литр ыстық майдың бір литр суық майға қарағанда массасы аз болады. Маңызды емес қолданбалар үшін бұл қолайлы болуы мүмкін. Дәл өлшеу үшін сізге Coriolis массалық шығын өлшегіш (бұл өзгерістерге қарсы) немесе тығыздық өзгерістерін өтеу үшін температура сенсорын пайдаланатын ағындық компьютермен жұптастырылған көлемдік өлшегіш қажет.
3. Шикі мұнай немесе қатты заттары бар мұнай үшін қандай шығын өлшегішін қолдануым керек?
Құрамында қатты заттар, абразивтер немесе көпфазалы ағыны бар (сүзгісіз шикі мұнай сияқты) кез келген май үшін Coriolis Mass Flow Meter жалғыз сенімді нұсқа болып табылады. Оның қозғалатын бөліктері жоқ кедергісіз дизайны бітелетін, кептелетін немесе тозатын ештеңе жоқ дегенді білдіреді. Oval Gear немесе Turbine сияқты механикалық есептегіштер тез бұзылады.
4. Мұнай шығынын өлшегіш үшін маған әрқашан түзу құбырлар қажет пе?
Жоқ. Бұл Oval Gear және Coriolis шығын өлшегіштерінің маңызды артықшылығы — олар метрге дейін немесе одан кейін ешқандай түзу құбырларды қажет етпейді. Турбиналық шығын өлшегіш, дегенмен, ағын профиліне өте сезімтал және дәл болуы үшін құбырдың ұзын түзу жүруін қажет етеді (әдетте 10 диаметр жоғары және 5 төмен ағын).
5. Механикалық және сандық мұнай шығынын өлшегіштің айырмашылығы неде?
Механикалық май шығынын өлшегіш (әдетте Oval Gear өлшегіш) жалпы шығынды көрсету үшін физикалық регистрді пайдаланады және сыртқы қуатты қажет етпейді. Сандық май шығын өлшегіші цифрлық дисплейді қамтамасыз ету үшін электрондық сенсор мен таратқышты, сондай-ақ басқару жүйелеріне (PLC), деректер тіркеушілеріне немесе қашықтағы дисплейлерге қосылу үшін электрондық шығыстарды (мысалы, 4-20мА немесе импульс) немесе MODBUS RTU немесе HART пайдаланады.
6. Мұнайдың өте төмен шығынын (мысалы, мл/мин) қалай өлшеуге болады?
Жанармай қоспаларын бүрку немесе ғылыми-зерттеу жұмыстары сияқты өте төмен мұнай ағындарын дәл өлшеу үшін микро-шығыс өлшегішін пайдалану керек. Микро сопақ тісті беріліс шығын өлшегіштері де, микро-Кориолис массалық шығын өлшегіштері де осы мақсат үшін арнайы әзірленген, бұл қиын қолданбалар үшін жоғары дәлдікті ұсынады. Мұнай шығынының төмен шығынын өлшегіш туралы қосымша ақпарат :
Мұнайға арналған төмен шығын өлшегіштері 7. Тұтқырлығы жоғары мұнай үшін ең жақсы шығын өлшегіш қандай?
Oval Gear және Coriolis шығын өлшегіштері тұтқырлығы жоғары май үшін тамаша. Май таза болса, Oval Gear есептегіші өте дәл және үнемді таңдау болып табылады. Егер майдың құрамында қатты заттар болса, өте жоғары тұтқырлық болса немесе массаны өлшеу қажет болса, Coriolis метрі ең жақсы шешім болып табылады.
8. Қандай мұнай шығын өлшегіші сақтау үшін жақсы?
Дәлдік қаржылық және келісімшарттық талап болып табылатын сақтауды аудару үшін (шот ұсыну қолданбалары) жоғары дәлдік пен тікелей массаны өлшеу мүмкіндігіне байланысты Coriolis Mass Flow Meter даусыз салалық стандарт болып табылады. Дегенмен, майы таза болатын шектеулі бюджеті бар қолданбалар үшін жоғары дәлдіктегі сопақ беріліс шығын өлшегіші де қолайлы нұсқа болуы мүмкін.
9. Мұнай үшін ультрадыбыстық шығын өлшегішін қолдануға болады ма?
Иә, доплерлік ультрадыбыстық шығын өлшегіш интрузивті емес жақсы нұсқа болуы мүмкін, бірақ оның негізгі талабы бар: есептегіш жұмыс істеуі үшін майдың құрамында бөлшектер немесе газ көпіршіктері болуы керек. Ол таза, тазартылған майларға жарамайды.
10. Ең үнемді мұнай шығынын өлшегіш қандай?
Дизель сияқты таза, тұтқырлығы төмен майлар үшін сұйық турбиналық шығын өлшегіш әдетте ең үнемді нұсқа болып табылады. Құны әлі де маңызды фактор болып табылатын неғұрлым тұтқыр немесе талап етілетін қолданбалар үшін сопақша беріліс ағынының өлшегіші баға мен өнімділіктің ең жақсы балансын ұсынады.
