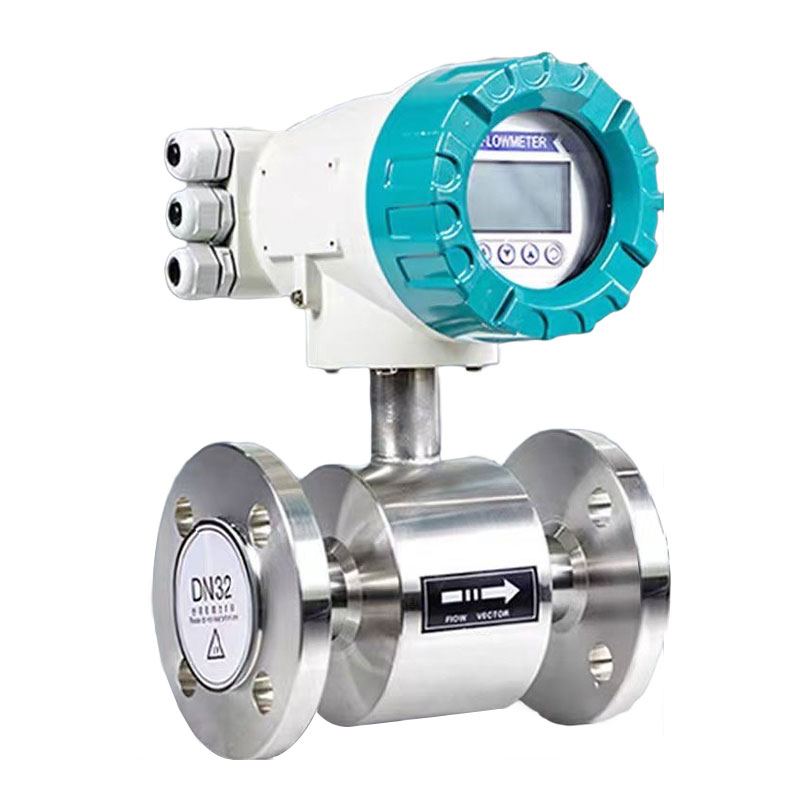

Фосфор қышқылының ағын өлшегіші

Электромагниттік ағын өлшегіштер өте коррозиялық фосфор қышқылын өлшей алады. Сондай-ақ, оған қышқыл ағын өлшегішті таңдау, орнату нұсқаулары және т.б. сияқты пайдалы техникалық ақпарат кіреді .

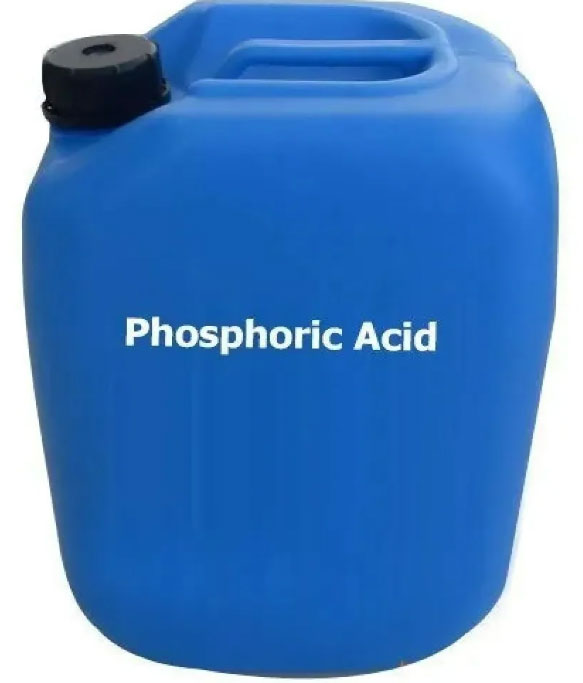

Фосфор қышқылы дегеніміз не?

Фосфор қышқылын кеңінен қолдану ағынды өлшеуді қажет етеді

Фосфор қышқылының химиялық формуласы HPO₄. Бұл органикалық емес өте маңызды қышқыл. Бұл жағымсыз дәмі бар және сізге зиян келтіруі мүмкін мөлдір, түссіз сұйықтық. Фосфор қышқылы бөлме температурасында өте тұрақты, бірақ ол металдарды тез жеп қоюы мүмкін. Оның қаншалықты күшті екеніне байланысты фосфор қышқылы әлсіз және күшті формаларға айналуы мүмкін. Фосфор қышқылы әдетте өндірісте шамамен 85% концентрацияда қолданылады.

Өнеркәсіпте фосфор қышқылы әртүрлі жолдармен қолданылады. Ол әдетте дақылдарды өндіру үшін өте маңызды суперфосфат және диаммоний фосфаты сияқты фосфат тыңайтқыштарын өндіру үшін қолданылады. Фосфор қышқылы сонымен қатар тамақ өнеркәсібінде қышқыл дәм реттегіш және консервант болып табылады. Ол сондай-ақ тоттан арылу және металл беттерін фосфаттау үшін қолданылады. Ол фармацевтика саласында бірқатар фосфат препараттарын жасау үшін қолданылады.

Фосфор қышқылын қайда қолдануға болады?

Фосфор қышқылының көптеген қолданылуы бар, бірақ ең танымалдары:

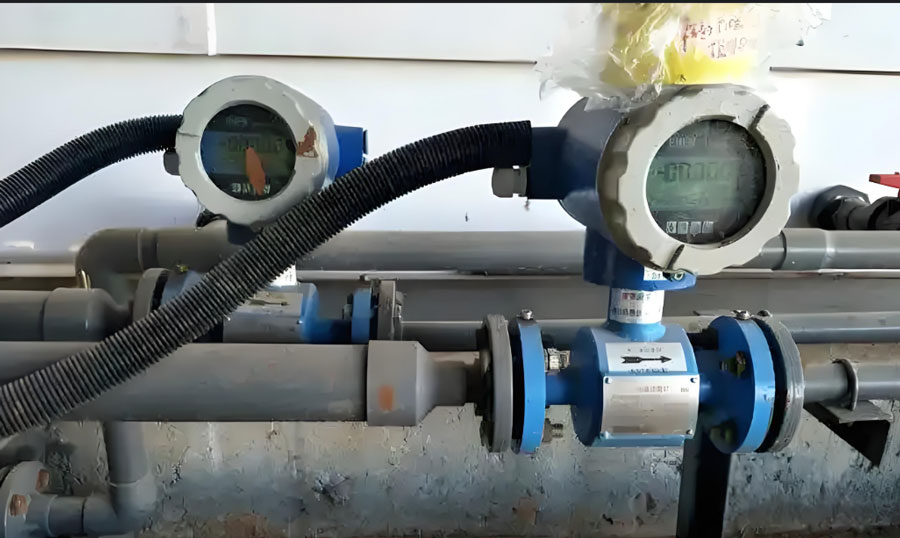

Фосфор қышқылы ағын өлшегіштерінің кең қолданылуы

Фосфор қышқылының 80%-дан астамы тыңайтқыш өнеркәсібінде пайдаланылады. Фосфор қышқылы суперфосфат, моноаммонийфосфат және диаммонийфосфат сияқты бірқатар фосфор тыңайтқыштарын өндіру үшін қолданылады. Бұл тыңайтқыштар дақылдардың гүлденуі үшін қажетті фосформен қамтамасыз етеді және ауыл шаруашылығы өнімдерін арттыру үшін өте маңызды.

Тамақ өнеркәсібінде фосфор қышқылы әдетте рН деңгейін төмендету, тағамды балғын ұстау және оны қышқылдандыру үшін қолданылады. Фосфор қышқылы біз ішетін газдалған сусындардың көпшілігінде, мысалы, колада кездеседі. Ол сусынның дәмін қышқыл етуі мүмкін. Фосфор қышқылы еттің дәмін жақсарту және сол уақытта көбірек суды сақтау үшін де қолданылады.

Фосфор қышқылы әдетте металл бизнесінде тотты кетіру және металды фосфаттау үшін қолданылады. Ол металл бетіндегі тотты кетіреді және металл бетінде фосфаттың қорғаныш қабығын түзеді, бұл металдың коррозияға ұшырауын азайтады. Үйге арналған көліктер мен тұрмыстық техника шығаратын компаниялар сияқты көптеген компаниялар мұны жиі пайдаланады.

Фармацевтикалық бизнесте фосфор қышқылы хлорохин фосфаты және кодеин фосфаты сияқты бірқатар фосфатты дәрілерді өндіру үшін қолданылады. Бұл дәрілер денсаулықты жақсарту үшін өте маңызды.

Фосфор қышқылының ағын жылдамдығын өлшеудегі мәселелер

Өнеркәсіптік автоматтандыруда фосфор қышқылы ағынын өлшеудің дұрыс нәтижесін алу әрқашан келесі себептерге байланысты қиын болды:

өте коррозиялық: Фосфор қышқылы, әсіресе кәдімгі болат пен кейбір қорытпаларға өте коррозиялық. Бұл коррозиялық әсер стандартты ағын өлшегіштердің ағын сенсорын тез зақымдауы мүмкін, бұл көрсеткіштердің дәлдігін төмендетіп, құрылғының қызмет ету мерзімін қысқартуы мүмкін. Фосфор қышқылы көптеген металдарды әртүрлі дәрежеде жеп қоюы мүмкін.

Тұтқырлықтың көптеген өзгерістері: Фосфор қышқылының тұтқырлығы температура мен концентрацияға байланысты айтарлықтай өзгереді. Зат суық және концентрациясы жоғарылаған сайын қоюлана түседі. Тұтқырлықтың бұл өзгеруі ағын өлшегіштердің, әсіресе ағынды өлшеу үшін сұйықтық динамикасын қолданатындардың дәлдігін төмендетуі мүмкін.

Өткізгіштіктің өзгеруі: Фосфор қышқылының өткізгіштігі концентрацияға байланысты өзгереді, бұл кейбір ағын өлшегіштерге әсер етуі мүмкін. Фосфор қышқылы электр тогын белгілі бір мөлшерде өткізеді, бірақ ағын өлшегішті таңдағанда өткізгіштіктің бұл айырмашылығын ескеру қажет.

Ескірген ағын өлшегіштермен байланысты мәселелер

Дәстүрлі ағын өлшегіштер кейде фосфор қышқылы сияқты коррозиялық химиялық заттармен жанасқанда үлкен проблемаларға тап болады.

Фосфор қышқылы турбина ағын өлшегіштері және сопақша тісті ағын өлшегіштері сияқты механикалық ағын өлшегіштердің қозғалмалы бөліктерімен тікелей жанасады. Бұл олардың коррозияға және сынуға бейім болуына әкеледі. Фосфор қышқылының тұтқырлығының жоғарылауы бұл қозғалмалы бөліктердің жұмысын да өзгертуі мүмкін, бұл өлшеулерде қосымша қателіктерге әкелуі мүмкін.

× Дифференциалды қысым ағын өлшегіші: Коррозияға төзімді материалдарды таңдау коррозия мәселелерін азайтуға көмектеседі; бірақ егер сіз тантал материалын таңдасаңыз, ағын датчигінің бағасы өте қымбат болады.

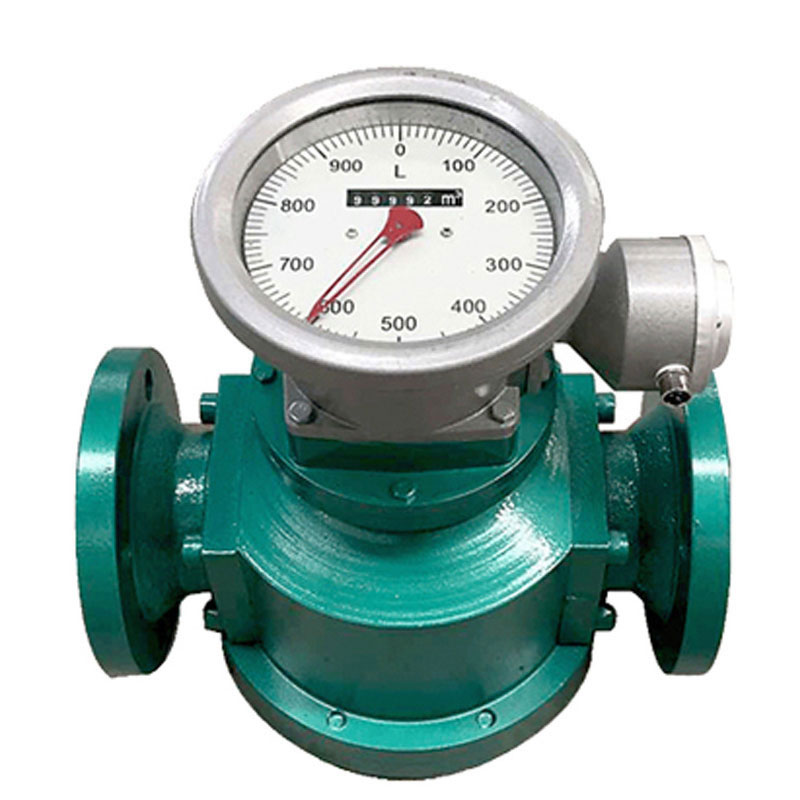

Сопақша тісті ағын өлшегішті қышқыл да коррозияға ұшыратуы мүмкін.

× Сопақша тісті ағын өлшегіш: сопақша тісті ағын өлшегіш - оң ығысу ағын өлшегішінің бір түрі, сенсордың ылғалды бөліктері шойын, құйылған болат немесе тот баспайтын болаттан жасалған. Қышқыл ағынын өлшеу үшін жоғары дәлдікке ие болғанымен, сопақша тісті доңғалақтар оңай коррозияға ұшырауы мүмкін.

× Турбина ағын өлшегіші: Турбина ағын өлшегіші бір таза сұйықтықты өлшей алады, бірақ фосфор қышқылының ерітіндісі коррозиялық болып табылады және жұмыс дөңгелегін коррозияға ұшыратуы мүмкін, бұл турбина ағын өлшегішінің қызмет ету мерзімін өте қысқа етеді. Сондықтан оны пайдалану ұсынылмайды.

Фосфор қышқылы үшін магниттік ағын өлшегіш қалай жұмыс істейді?

Магметр Фарадейдің электромагниттік индукция заңына байланысты жұмыс істейді. Фосфор қышқылының ерітіндісі сияқты өткізгіш сұйықтық магнит өрісі арқылы өткенде, ол индукцияланған электр қозғаушы күшін тудырады. Сұйықтық ағынының жылдамдығы осы электр қозғаушы күштің күшіне тікелей байланысты.

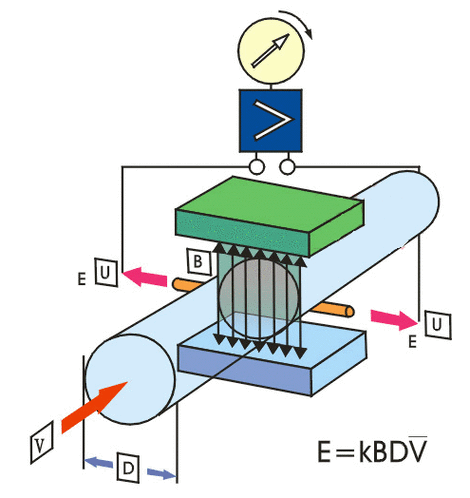

Фосфор қышқылы үшін магниттік ағын өлшегіш қалай жұмыс істейді

Құбыр осіне перпендикуляр магнит өрісін тудыру үшін SHD сериялы магниттік шығын өлшегіш магметрдің өлшеу түтігіне қоздыру катушкаларының жұбын орналастырады. Лоренц күші осы магнит өрісі арқылы ағып өткен кезде фосфор қышқылы сияқты өткізгіш сұйықтықтағы иондарға әсер етеді. Бұл оң және теріс иондардың құбырдың екі ұшына қарай жылжуын тудырады. Бұл құбырдың екі ұшындағы электродтарда потенциалдар айырмашылығын тудырады. Потенциалдар айырмашылығы индукцияланған электр қозғаушы күштің пайда болуына себеп болады, ал оның мөлшері сұйықтықтың орташа ағысының жылдамдығына тікелей байланысты.

Сұйықтықтың көлемдік ағын жылдамдығын табу үшін индукцияланған электр қозғаушы күшті өлшеп, оны құбырдың көлденең қимасының ауданына көбейтуге болады. Өлшенетін сұйықтық сұйықтықтың коррозиялық сипатынан зақымдалмайды, себебі оған тиетін қозғалмалы механикалық бөлшектер жоқ.

SHD сериялы магниттік ағын өлшегіштер өте дәл және фосфор қышқылының ағындарын өте кішкентай ағыннан өте үлкен ағынға дейін өлшей алады. Оның қысым шығыны да нөлге жуық, сондықтан ол өңдеуге кедергі келтірмейді.

Фосфор қышқылының ағынын өлшей алатын электромагниттік ағын өлшегішті қалай таңдауға болады?

Фосфор қышқылын тексеру үшін электромагниттік ағын өлшегіштерді таңдағанда, келесілерді ескеру қажет:

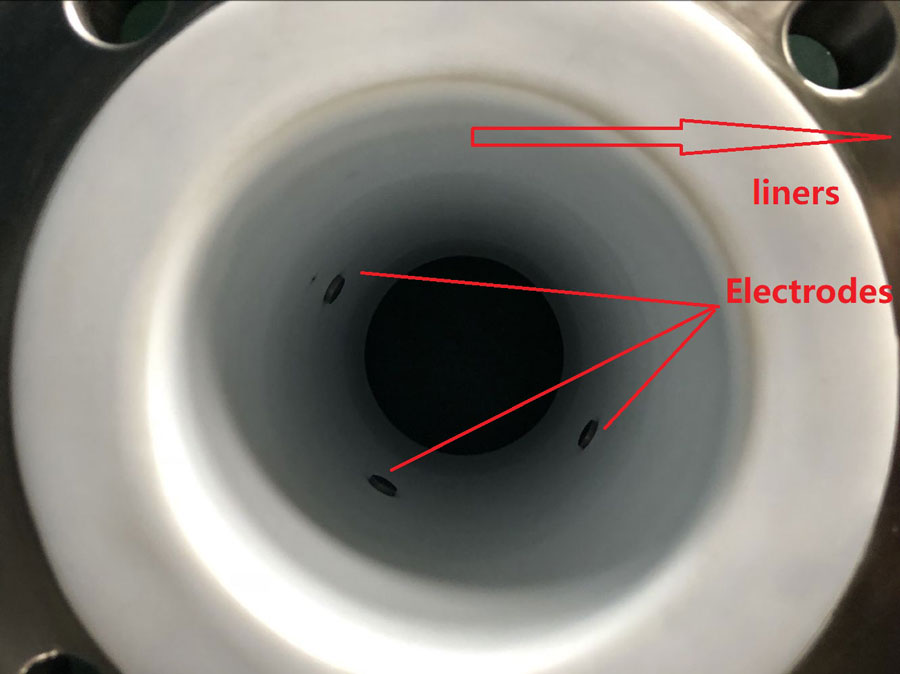

Магниттік ағын өлшегіштердің лайнерлері мен электродтары

Ең бастысы - электродтарға арналған дұрыс материалдарды таңдау. 316L тот баспайтын болат, Hastelloy C, тантал металы және басқа материалдар фосфор қышқылымен жанасқанда коррозияға ұшырамайды. Сұйықтықтың көп мөлшері 316L тот баспайтын болат электродтарымен жақсы үйлеседі. Бірақ егер сізге жоғары коррозияға төзімділік қажет болса немесе фосфор қышқылының жоғары деңгейімен жұмыс істесеңіз, тантал металынан жасалған электродтарды пайдалану ұсынылады.

Қаптау материалын таңдау: Өлшеу түтігінің ішкі жағындағы қаптау материалы да маңызды. Политетрафторэтилен (PTFE немесе тефлон) - ең жақсы таңдау, себебі ол фосфор қышқылының өткізгіштігін өзгертпейді және коррозияға өте төзімді, сонымен қатар PTFE (тефлон) бағасы арзан, дегенмен silverinstruments.com сайты PFA және F46 сияқты берік қаптау материалын да ұсына алады, ол 150-160 °C шамасында жоғары температураға төтеп бере алады.

Төменде біз фосфор қышқылының әртүрлі температура мен әртүрлі концентрациясына арналған магметр лайнері мен электродтарының материалдарын тізімдейміз.

Электромагниттік ағын өлшегіштерге арналған электрод пен төсем материалын таңдау кестесі

Фосфор қышқылының үйлесімділігі

A - Жарамды/Ұсынылады | B - Қолдануға жарамды/Қабылданады | C - Ұсынылмайды | N - Жарамсыз | X - Коррозияға төзімді (кейбір жағдайлар үшін) | R - Бөлме температурасы | Қаныққан - Қаныққан | (W) - Бұл материал үшін ең жоғары ұсынылған температура

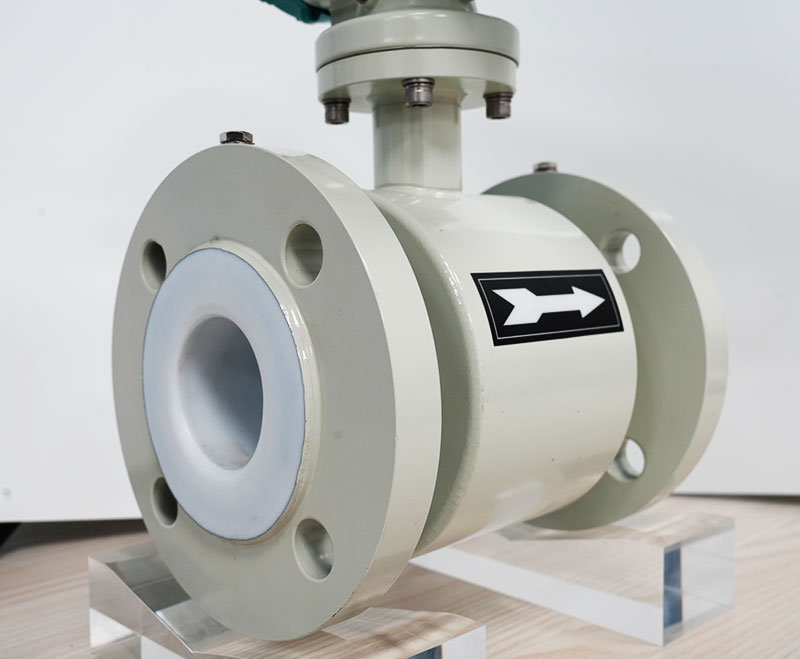

SHD сериялы магниттік ағын өлшегішінің фланеці мен корпусы қалыпты жағдайда көміртекті болаттан жасалған, тот баспайтын болаттан жасалған нұсқада

Магниттік ағын өлшегіштің корпус материалын таңдау: Ағын өлшегіш корпусы мен фланецінің материалы фосфор қышқылымен жанаспайды. Қалыпты жағдайда көміртекті болат корпус жеткілікті. Дегенмен, ағын өлшегіш қолданылатын орта кейде коррозияға ұшырауы мүмкін, ал пайдаланушылар ағын өлшегіш корпусы ұзақ уақыт пайдаланғаннан кейін коррозияға ұшырауы мүмкін деп алаңдайды. silverinstruments.com тот баспайтын болаттан жасалған 304 және 316 корпус нұсқаларын ұсынады, тот баспайтын болаттан жасалған корпус коррозиялық ортаға төзімдірек.

Фосфор қышқылы белгілі бір мөлшерде электр тогын өткізеді, бірақ электромагниттік ағын өлшегішті қолданар алдында тексерілетін фосфор қышқылының минималды өткізгіштігін анықтау өте маңызды . Көп жағдайда фосфор қышқылының өткізгіштігі электромагниттік ағын өлшегіштерге арналған барлық стандарттарға сәйкес келеді. Бірақ мұны кез келген нақты сұйылтылған фосфор қышқылы үшін тексеру қажет.

Температура және қысым рейтингі: Процестің шарттарына сәйкес келетін температура мен қысым рейтингін таңдаңыз. Жоғары температурада фосфор қышқылы заттарды тезірек жейді. Бұл жоғары температурамен жұмыс істеген кезде тот басуға бейім емес материалдарды пайдалану керек дегенді білдіреді.

Қорғаныс деңгейі: Фосфор қышқылының түзілетін жері қатал болуы мүмкін болғандықтан, олардың осы параметрлерде жақсы жұмыс істеуін қамтамасыз ету үшін IP67 немесе IP68 сияқты жоғары қорғаныс деңгейлері бар электромагниттік ағын өлшегіштерді таңдау ұсынылады.

Шынымен қажет нәрсеге негізделген дәлдік пен диапазонның тиісті мөлшерін таңдаңыз. Егер сізге заттарды өте дәл өлшеу қажет болса, ± 0,2%-ға дейінгі дәлдіктегі жоғары дәлдіктегі электромагниттік ағын өлшегішті пайдалануға болады.

Фосфор қышқылына арналған электромагниттік шығын өлшегішті қалай дұрыс орнату керек?

Фосфор қышқылы сияқты табу қиын заттарды өлшеген кезде, электромагниттік ағын өлшегіштерді дәл мәндерді ұсыну үшін дұрыс орнату өте маңызды.

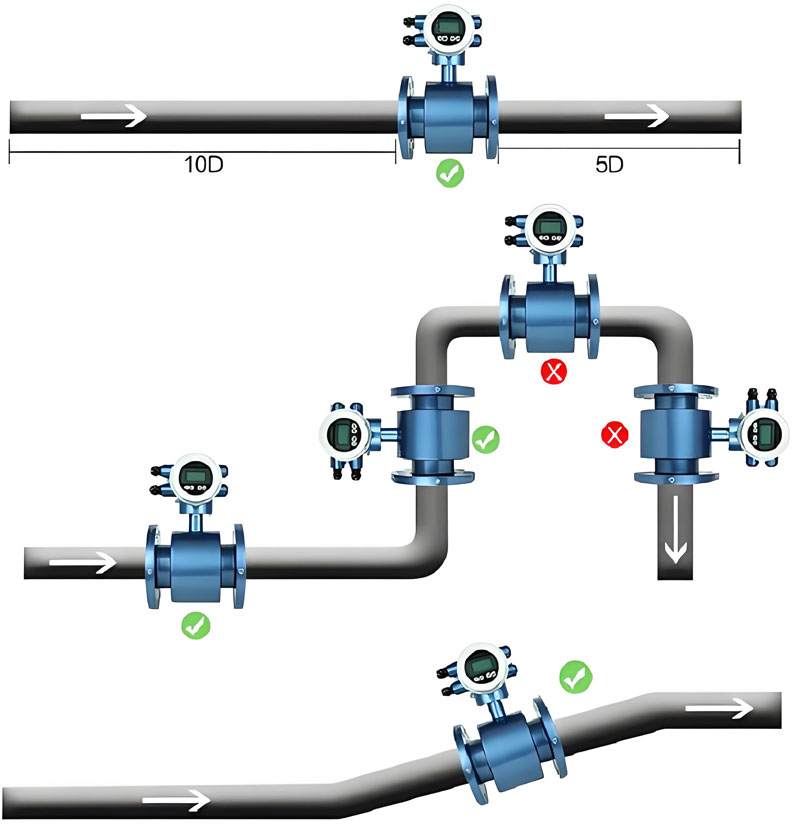

Ең жақсы өлшеу нәтижесін алу үшін қышқыл ағын өлшегішті дұрыс орнатыңыз

Орнатудың ең жақсы орнын таңдау: Электромагниттік шығын өлшегішті құбыр жүйесінің сұйықтық толтыратын бөлігіне орнатыңыз. Көпіршіктердің пайда болуына жол бермеу үшін оны құбырдың жоғарғы жағына жақын қоймаңыз. Сондай-ақ, оны теріс қысым болуы мүмкін жерлерге қоймауыңыз керек, себебі бұл қаптамаға зақым келтіруі мүмкін.

Өлшеулердің дұрыстығына көз жеткізу үшін электромагниттік шығын өлшегіштің алдында және артында түзу құбыр бөліктері жеткілікті болуы керек. Құбырдың алдындағы түзу құбыр бөлігі құбырдың диаметрінен 5-10 есе, ал құбырдан кейінгі түзу құбыр бөлігі құбырдың диаметрінен 2-3 есе артық болуы керек. Егер жоғарыда ағынды бөгейтін шынтақтар мен клапандар болса, түзу құбыр бөлігінің ұзындығы ұзағырақ болуы керек.

Жерге қосу талаптары: Электромагниттік ағын өлшегіштердің дұрыс жұмыс істеуі үшін дұрыс жерге қосу қажет. Жабдықтың да, құбыр жүйесінің де дұрыс жерге қосылғанына көз жеткізіңіз. Егер құбыр металлдан жасалмаса немесе электр тогын өткізбейтін материалдармен жабылған болса, арнайы жерге қосу сақиналарын орнату қажет. Жалпы, фосфор қышқылы құбырлары жиі қолданылатын темір құбырлардың орнына пластик құбырлар болуы мүмкін, себебі фосфор қышқылы ерітінділері күшті коррозиялық қасиетке ие. Пластикалық құбырларға электромагниттік ағын өлшегіштерді орнатқан кезде жерге қосу сақинасы қажет, және біз электрод материалымен бірдей жерге қосу сақинасын таңдауымыз керек.

Құбыр тірегі : Магниттік ағын өлшегіштер кейде өте ауыр болады, әсіресе 4 дюймдік қышқыл ағын өлшегіш немесе 6 дюймдік қышқыл ағын өлшегіш сияқты үлкен диаметрлі магниттік ағын датчиктері. Құбырлар тудыратын ағын өлшегіш корпусына түсетін жүктемені азайту үшін ағын өлшегіш датчиктерінің жанына тіректер орнату қажет.

Магниттік ағын өлшегіштің электрлік терминалдары

Электрлік қосылым: SHD сериялы магниттік шығын өлшегішті қуат көзіне қосу үшін нұсқаулықты орындаңыз, 24 В тұрақты ток немесе 220 В айнымалы ток болсын, шығын өлшегіштегі атау тақтайшасын ескеріңіз. Сигнал кабелінің жерге тұйықталғанына және тасымалданғанына ерекше назар аударыңыз. Электромагниттік кедергілер көп болған кезде электромагниттік үйлесімділік мәселелеріне көбірек назар аудару керек.

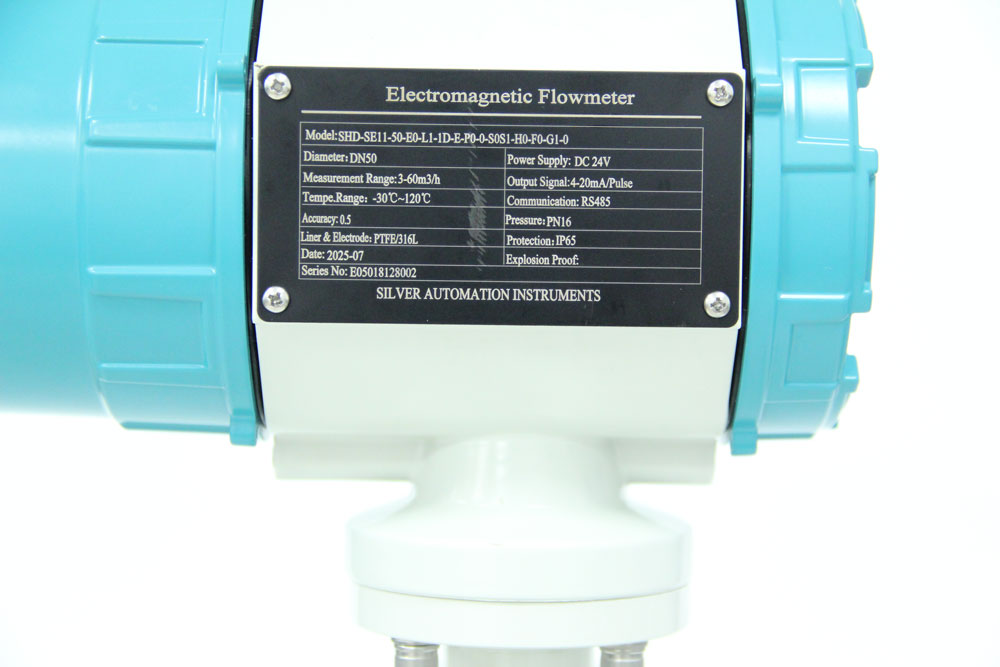

Қышқыл ағын өлшегішінің атауына назар аударыңыз.

Техникалық қызмет көрсету: silverinstrument.com сайтынан электромагниттік шығын өлшегішті орнатқан кезде, оны болашақта қалай күтіп ұстау керектігін ойластырып, инженерлік тексеру және күнделікті техникалық қызмет көрсету жұмыстарын жүргізу үшін оның айналасында жеткілікті орын бар екеніне көз жеткізуіңіз керек.

Жұмыс істеу тәсілі мен жасалу тәсіліне байланысты электромагниттік ағын өлшегіш фосфор қышқылының ағын жылдамдығын өлшеудің тамаша әдісі болып табылады. Онда қозғалатын бөлшектер жоқ және фосфор қышқылы оны жеп қоймайды. Ол өте тұрақты, қысымның жоғалуы төмен және көптеген мақсаттарда қолданылуы мүмкін.

Фосфор қышқылын өлшеу үшін электромагниттік шығын өлшегішті таңдағанда және пайдаланғанда, ең бастысы - дұрыс материалдарды, әсіресе төсем мен электродтар үшін таңдау. Сондай-ақ, жабдықтың дұрыс жұмыс істеуін және уақыт өте келе тұрақты болуын қамтамасыз ету үшін дұрыс орнату және техникалық қызмет көрсету маңызды.

Технология дамыған сайын электромагниттік ағын өлшегіштер коррозиялық ортаны өлшеуде жақсара береді. Бұл оларды химиялық заттар болып табылатын фосфор қышқылы сияқты заттарды сандық бағалаудың жақсырақ тәсіліне айналдырады.
