Химиялық және қышқыл шығынын өлшегіштерге арналған соңғы нұсқаулық
2025/09/23
Коррозиялық химиялық заттар мен қышқылдар үшін дұрыс шығын өлшегішін қалай таңдауға болады
Химиялық өңдеу өнеркәсібінде сұйықтықтарды дәл және ең бастысы қауіпсіз өлшеу тек тиімділік мәселесі емес; бұл негізгі талап. Ағынды өлшейтін аспаптарда қышқылдар мен химиялық заттарға қатысты бірегей және күрделі мәселе бар. Химиялық шығын өлшегішті дұрыс таңдау инженер жасай алатын ең маңызды істердің бірі болып табылады. Өйткені кейбір қышқылдар өте коррозиялық және кәдімгі металдарды бұзуы мүмкін, ал басқалары дәл мөлшерлеуді қажет ететін құнды еріткіштер болып табылады.

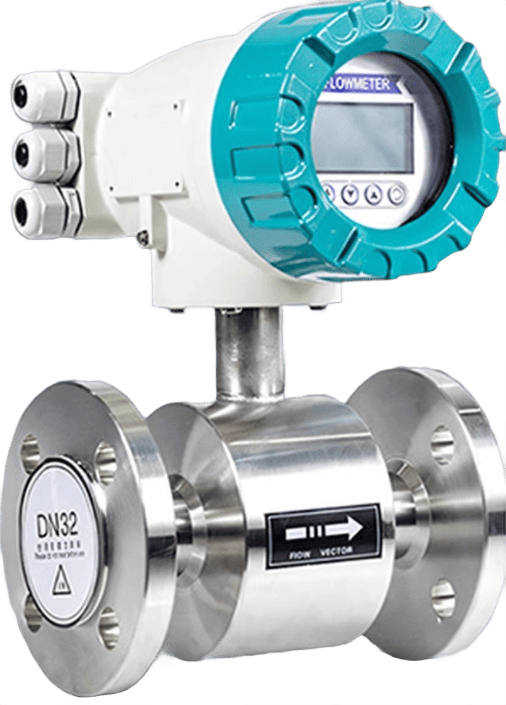

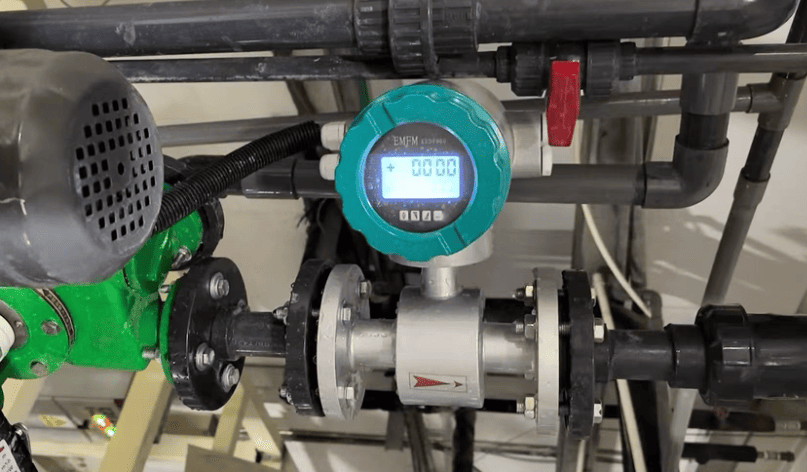

Қышқылдық және химиялық шығын өлшегіш
Қате таңдау жасау ағын құралдарының бұзылуына, қауіпті ағып кетуге, дәл емес топтамаға және үлкен ақша шығындарына әкелуі мүмкін. Бұл нұсқаулық химиялық және қышқыл ағынын дәл өлшеуге қажетті құралдар мен материалдардың толық бейнесін береді. Біз проблемалар туралы сөйлесеміз, жұмысқа арналған ең жақсы есептегіш технологияларды қарастырамыз және кейбір нақты пайдалануларды қарастырамыз, бұл агрессивті және қиын сұйықтықтарды өлшеуді қажет ететін кез келген адам үшін толық нұсқаулық болады.
Химиялық заттар мен қышқылдарды өлшеу неге соншалықты қиын?
Химиялық заттармен немесе коррозиялық сұйықтықтармен жұмыс істеу үшін стандартты шығын өлшегіштен артық қажет. Негізгі проблемалар:
Қышқыл шығын өлшегішін қате таңдау ағын сенсорының түтігінің коррозиясын тудыруы мүмкін
Коррозия: бұл алаңдататын ең маңызды нәрсе. Күшті қышқылдар немесе коррозиялық сұйықтық пен негіздер көміртекті болат сияқты металдарды тез жеп, есептегіштердің істен шығуына және қауіпті ағып кетуіне әкелуі мүмкін.
Қауіпсіздік: Улы немесе жанғыш химиялық заттардың ағуы адамдар мен қоршаған ортаға өте зиянды болуы мүмкін.
Химия өнеркәсібі барлық түрдегі сұйықтықтармен жұмыс істейді. Бұған суға ұқсайтын жұқа еріткіштер, тұтқыр полимерлер, криогендік сұйықтықтар және жоғары температуралы сұйықтықтар жатады. Сонымен қатар, агрессивті ортамен жұмыс істеу әдеттегі жағдай болып табылады, ол тұз қышқылы, азот қышқылы және күкірт қышқылы сияқты қышқылдардың кең ауқымын, сондай-ақ абразивті қышқыл суспензияларын, сілтілі ерітінділерді және тотықтырғыштарды қамтиды.
Тазалық талаптары: Электроника немесе фармацевтика сияқты салаларда сұйықтық ағын сенсорының өзімен ластанбауы керек.
Кез келген сәтті [химиялық төзімді шығын өлшегіштің] негізі оның ағын сенсорының конструкциясының материалы болып табылады (немесе біз ағын сенсорының ылғалды бөліктері деп атаймыз). Ылғалданған бөліктер — коррозиялық сұйықтыққа тиетін кез келген құрамдас — химиялық тұрғыдан толық үйлесімді болуы керек.
316L баспайтын болат: агрессивтілігі аз химиялық заттар, қышқылдар, еріткіштер және майлар үшін берік, жалпы мақсаттағы таңдау.
Пластмассалар (PP, PVDF): Белгілі бір қышқылдар мен негіздерге арналған үнемді опциялар, көбінесе [коррозиялық сұйықтықтар үшін турбиналық шығын өлшегіштерінде] қолданылады. бірақ бұл типтегі шығын өлшегіш жоғары қысымды көтере алмайды, қышқылға арналған пластик шығын өлшегіш үшін қалыпты қысым 1обар шамасында.

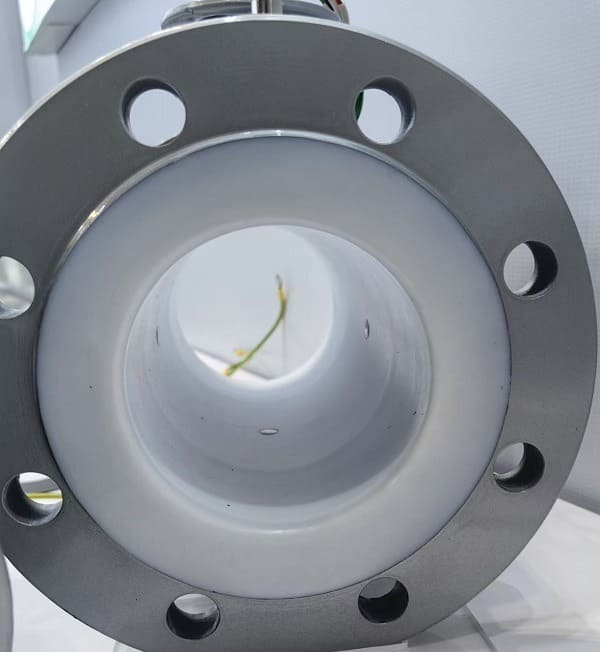

PTFE/PFA төсемдері бар химиялық шығын өлшегіш
PTFE/PFA лайнерлері: Бұл фторполимерлер металл есептегіш корпусының ішінде төсем ретінде қолданылады. Олар әмбебап химиялық төзімділікті ұсынады және қышқылды қолдануда магниттік шығын өлшегіштер немесе металл түтік ротаметрлері үшін стандарт болып табылады.

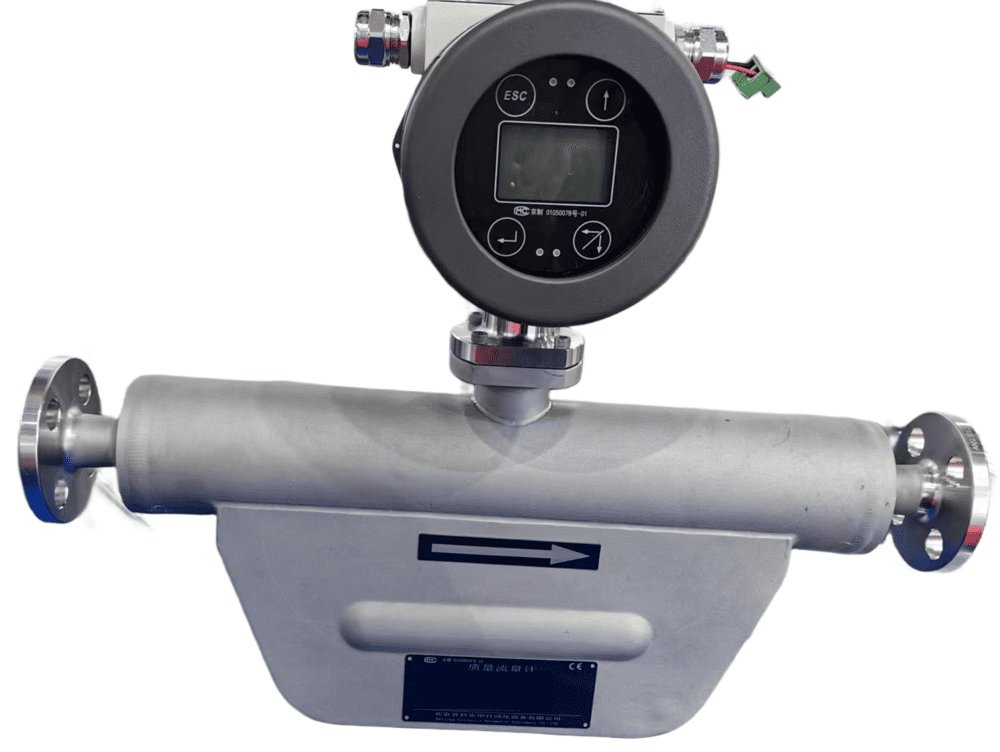

Қышқылға арналған Hastelloy материалы coriolis массалық шығын өлшегіш
Экзотикалық қорытпалар (Хастеллой, тантал, титан) : Тот баспайтын болат жеткіліксіз болған ең агрессивті химиялық заттар үшін бұл қорытпалар коррозияға жоғары төзімділікті қамтамасыз етеді. Тантал, мысалы, күкірт қышқылын немесе HCL ағынын өлшеу үшін тамаша, платина барлық коррозиялық сұйықтықтар үшін, титан материалы теңіз суын, калий гидроксидін, натрий гидроксидін, фосфор қышқылын және басқа орталарды өлшеу үшін пайдаланылуы мүмкін.

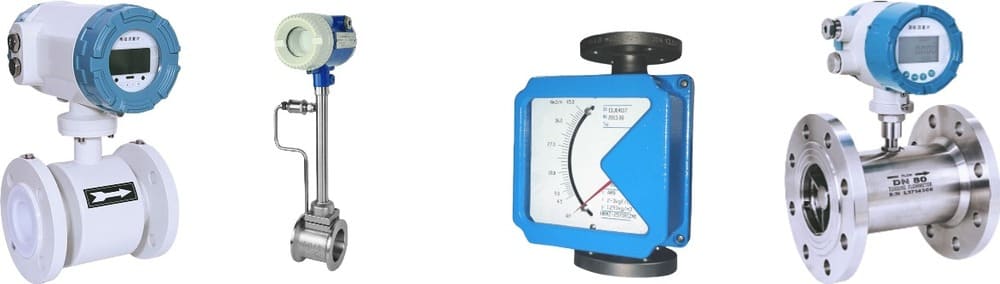

Химиялық және қышқыл шығынын өлшейтін технологияларға арналған толық нұсқаулық
Әрбір химиялық зат үшін бірде-бір технология мінсіз емес. Таңдау сұйықтықтың қасиеттеріне (өткізгіштік, тұтқырлық, температура, қысым, қатты заттардың болуы) және өлшеу мақсатына, сондай-ақ пайдаланушының бюджеттеріне байланысты.

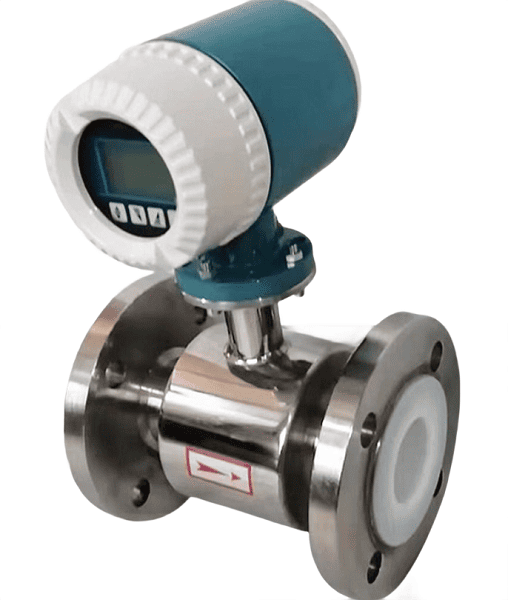

Магниттік шығын өлшегіштер: өткізгіш химиялық заттардың стандарты
Магниттік шығын өлшегіштері кез келген өткізгіш химиялық заттар, қышқылдар немесе сода, соның ішінде су негізіндегі қышқылдар мен негіздердің көпшілігі үшін тамаша таңдау болып табылады. Олар қозғалыстағы бөліктері жоқ кедергісіз дизайнмен ерекшеленеді (толық ұңғыма шығынын өлшегіш), бұл оларды жоғары сенімді етеді. Коррозиялық ағынды өлшеу қолданбалары үшін олар реактивті емес электродтармен және [коррозиялық сұйықтықтың электромагниттік шығын өлшегіштері] нұсқаулығында егжей-тегжейлі сипатталған берік PTFE немесе PFA төсемімен жабдықталған. Сондай-ақ магниттік шығын өлшегіштің құны да өте төмен, бұл магметрлерді [ химиялық мөлшерлеу қолданбалары ] үшін ең жақсы таңдау жасайды.
Электромагниттік шығын өлшегіштің дәлдігі мен ұзақ қызмет ету мерзімін қамтамасыз ету үшін лайнер мен электрод материалын дұрыс таңдау өте маңызды. Біз қышқылдардың, сілтілердің және химиялық орталардың кең ауқымына жарамды суланған бөлшектердің материалдарын қамтитын таңдаудың толық нұсқаулығын жүктеп салдық. Бұл құжат сіздің нақты қолданбаңыз үшін ең қолайлы материалдарды таңдауға қажет сарапшылық нұсқауларды береді.
Мұнда магниттік қышқыл шығын өлшегіші туралы қосымша ақпаратты көрсету үшін бейне берілген.

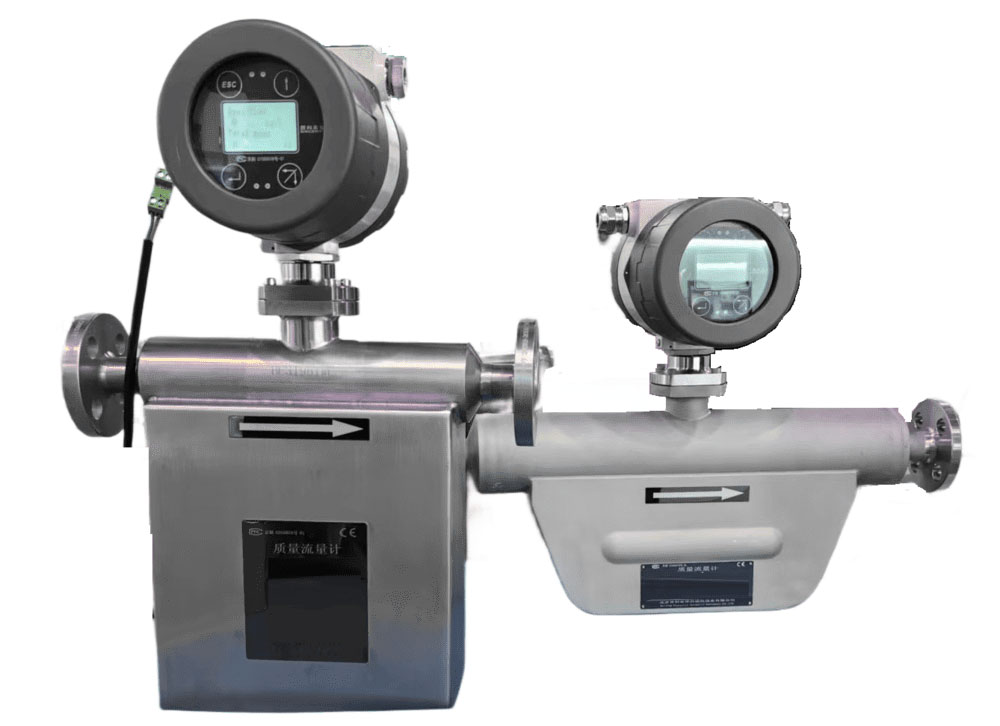

Coriolis массалық шығын өлшегіштері: ең жоғары дәлдік пен әмбебаптық үшін
Дәлдік өте маңызды болғанда немесе массалық шығынды өлшеу қажет болғанда немесе суспензия қышқылдары болса, Кориолис өлшегіші ең жақсы таңдау болып табылады. Оның массаны тікелей өлшеу қабілеті оны тығыздықтың немесе тұтқырлықтың өзгеруіне қарсы иммунитетті етеді. 316L тот баспайтын болаттан, Хастеллойдан немесе тіпті танталдан жасалған суланған бөлшектермен оны агрессивті химиялық заттардың өте кең ауқымын өңдеуге конфигурациялауға болады. Біздің [коррозияға қарсы масса шығын өлшегіш] нұсқаулығы осы материал опцияларын терең зерттейді.

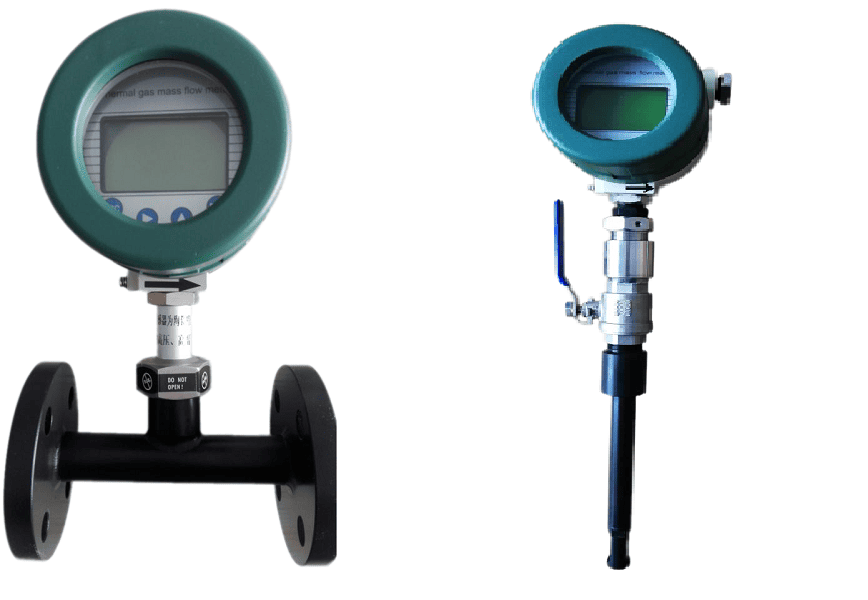

Жылулық массалық шығын өлшегіштері: коррозиялық газдар үшін таңдау
Газдардың массалық шығынын өлшеу үшін жылулық массалық шығын өлшегіштері салалық стандарт болып табылады. Коррозиялық газдарды қамтитын қолданбалар үшін бұл газ массасы ағынының сенсорлары арнайы материалдардан жасалған. Біздің [коррозиялық газға арналған термиялық масса шығыны өлшегіш] биогаз шығынын өлшеу құралы, қышқыл ауа немесе құрғақ Cl2 газы (хлор) сияқты қиын газ тәріздес ортаны қауіпсіз және дәл өңдеуге арналған. Бұл [хлор] және құрамында H₂S бар шикі газ сияқты газдарды өлшеуге арналған қолайлы технология.
Пластикалық шығын өлшегіштер (турбиналық және сопақ беріліс шығынын өлшегіш)
Агрессивтілігі төмен химиялық заттар үшін, төмен жұмыс қысымындағы коррозиялық сұйықтық немесе арзанырақ шешім қажет болғанда, PP немесе PVDF сияқты инженерлік пластиктен жасалған шығын өлшегіштері қолайлы нұсқа болып табылады. Пластикалық [коррозиялық сұйықтыққа арналған турбиналық шығын өлшегіштері] тұтқырлығы төмен химиялық заттарды дәл өлшеуді қамтамасыз ете алады, ал шағын пластикалық сопақ тісті есептегіштер химиялық мөлшерлеу үшін тамаша. Бірақ абай болыңыз, күйдіргіш немесе қышқылға арналған екі түрдің де пластик шығын өлшегіштері қатты заттардан немесе бөлшектерден таза болуы керек, әйтпесе пластикалық шығын өлшегіштердің қозғалатын бөліктері қатты заттармен жойылуы мүмкін.

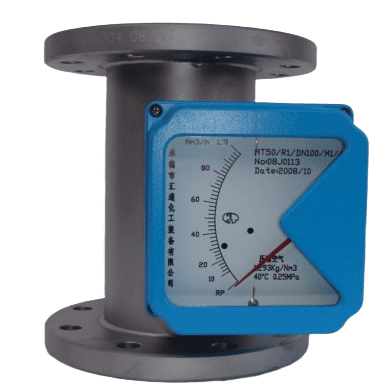

Металл құбырлы ротаметрлер
Жоғары технологиялық электронды шығыс талап етілмейтін қарапайым, жергілікті ағынды көрсету үшін металл түтік ротаметрі сенімді және сенімді шешім ұсынады. 316L тот баспайтын болаттан жасалған немесе PTFE төсемі бар үлгіні таңдау арқылы бұл өлшеу құрылғыларын химиялық ағындардың кең ауқымы және тіпті агрессивті сұйықтықтар үшін пайдалануға болады. Дегенмен, silverinstruments.com сонымен қатар 4-20 мА шығысы бар ротаметрді ұсынады. Ол тек ағын жылдамдығын ғана емес, сонымен қатар коррозиялық сұйықтықтың жиынтық ағынын да көрсете алады, [коррозиялық сұйықтықты өлшеуге арналған металл түтік ротаметрі] бойынша нұсқаулықта толығырақ мәлімет береді.

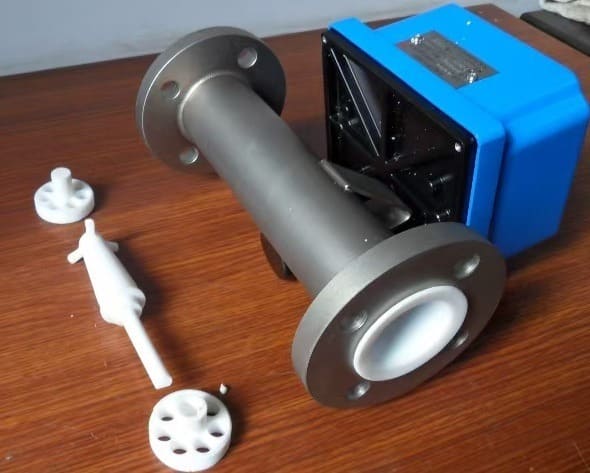

Тефлон төсемі және тефлон қалқымалы металл түтік шығын өлшегіш
Коррозиялық химиялық заттар үшін шығын өлшегіштерді салыстыру
Flow Meter Type
Best For
Key Advantages
Material Options
Limitations
Magmeter
Conductive liquids, acids, bases
• No moving parts
• Full bore design
• Low cost
• High reliability
• PTFE/PFA liner
• Non-reactive electrodes
Only for conductive fluids
Coriolis Mass
High accuracy applications, slurry acids
• Direct mass measurement
• Immune to density/viscosity changes
• Ultimate accuracy
• 316L stainless steel
• Hastelloy
• Tantalum
Higher cost
Thermal Mass
Low corrosive gases
• Industry standard for gases
• Handles challenging media
• Safe and accurate
• Specialized corrosion-resistant materials
Gas applications only
Plastic Turbine/Oval Gear
Low-pressure and corrosive liquids
• Lower cost solution
• Good for chemical dosing
• Positive displacement flowmeter
• PP (Polypropylene)
• PVDF
• Must be particle-free
• Lower pressure rating
• Moving parts can be damaged
Metal Tube Rotameter
Simple local indication or transmitter
• Robust and reliable
• Available with 4-20mA output
• Cost-effective
• 316L stainless steel
• PTFE liner
Not good for high temperature
Арнайы өлшеу тапсырмаларын шешу
Төмен ағын жылдамдығын өлшеу және химиялық мөлшерлеу

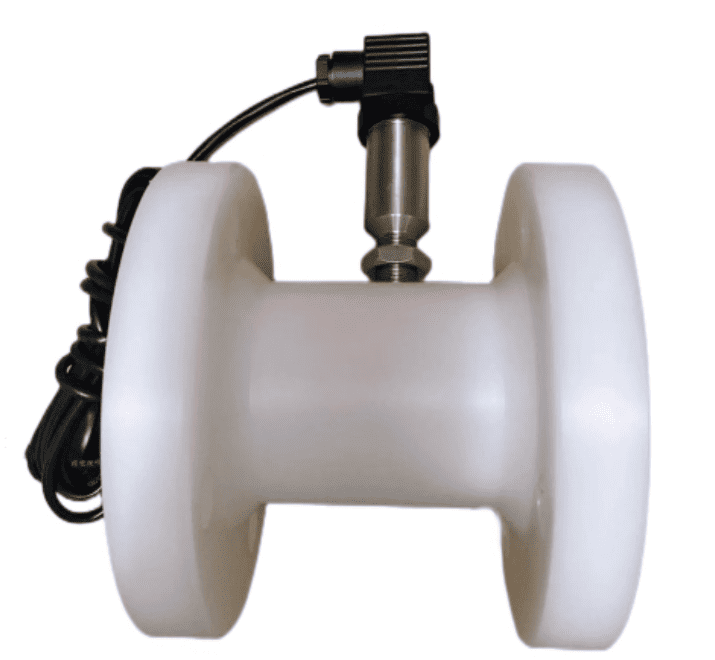

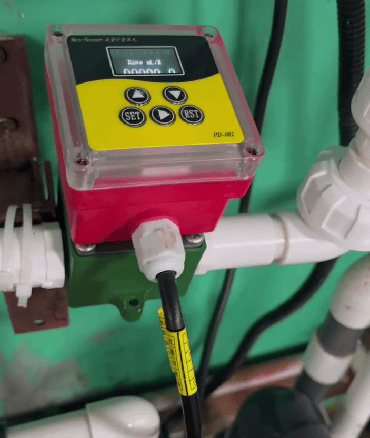

Пластикалық шығын өлшегіш арқылы төмен ағынды химиялық өлшеу
Дәл химиялық мөлшерлеу үшін өте аз көлемді дәл өлшейтін ағын сенсоры қажет. Micro Coriolis есептегіштері және шағын оң ығысу өлшегіштері осы үшін арнайы жасалған. [Төмен ағынды химиялық шығын өлшегішті] таңдау зертханалардағы, тәжірибелік қондырғылардағы және қоспа бүрку жүйелеріндегі төмен ағынды химиялық өлшеу қолданбалары үшін өте маңызды. Бұл [коррозиялық сұйықтықтарға арналған шағын шығын өлшегіштері] тіпті ең кішкентай шамаларды жоғары дәлдікпен өлшеуді қамтамасыз етеді, бұл микрохимиялық шығын өлшегіш төмен ағын бірлігінде мл/мин (немесе ccm ағын бірлігі ) немесе кг/сағ немесе г/сағ (сағатына грамм) болуы мүмкін. Төмендегі бейнеде химиялық өлшеуге арналған микромассалық шығын өлшегіш көрсетілген.
Жоғары температура мен қысымды өңдеу

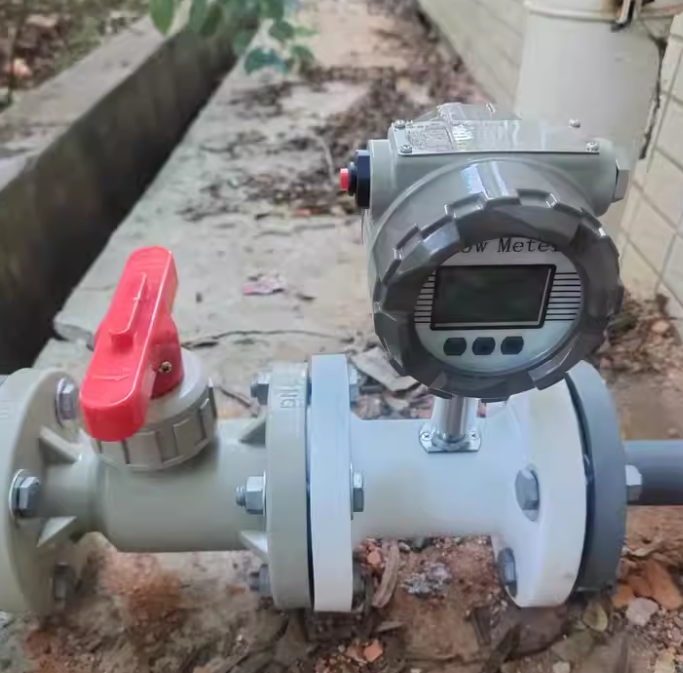

Пластикалық шығын өлшегіштері олардың материалымен шектеледі және жоғары температураға төтеп бере алмайды
Химиялық процестер көбінесе берік есептегіш құрылысын талап ететін жоғары температура мен қысымды қамтиды. Шығын өлшегіш түрлерін таңдау, сенсорлық материалдар, фланец рейтингтері және сенсор дизайнының бәрі өте маңызды. Мұндай жағдайларда қысымды арнайы [коррозиялық газ немесе сұйықтық үшін қысым таратқыш] арқылы дәл өлшеу қажет. Біздің SH-CMF Coriolis шығын өлшегішіміз 350°C дейінгі температурада коррозиялық ортаны өңдей алады. Керісінше, пластик шығын өлшегіштерінің көпшілігі материал қасиеттерімен шектеледі, әдетте максималды жұмыс температурасы 60°C және 100°C аралығында және қысым көрсеткіші 145 psi шегінде болады.
Қолданылуы: Арнайы химиялық заттарға арналған шығын өлшегіштері
[Химиялық қышқыл шығын өлшегіштің] шынайы сынағы оның ерекше, қиын сұйықтықтармен жұмыс істеуі болып табылады. Silver Automation Instruments баспа құралдарының кең ауқымы үшін дәлелденген шешімдерді ұсынады.

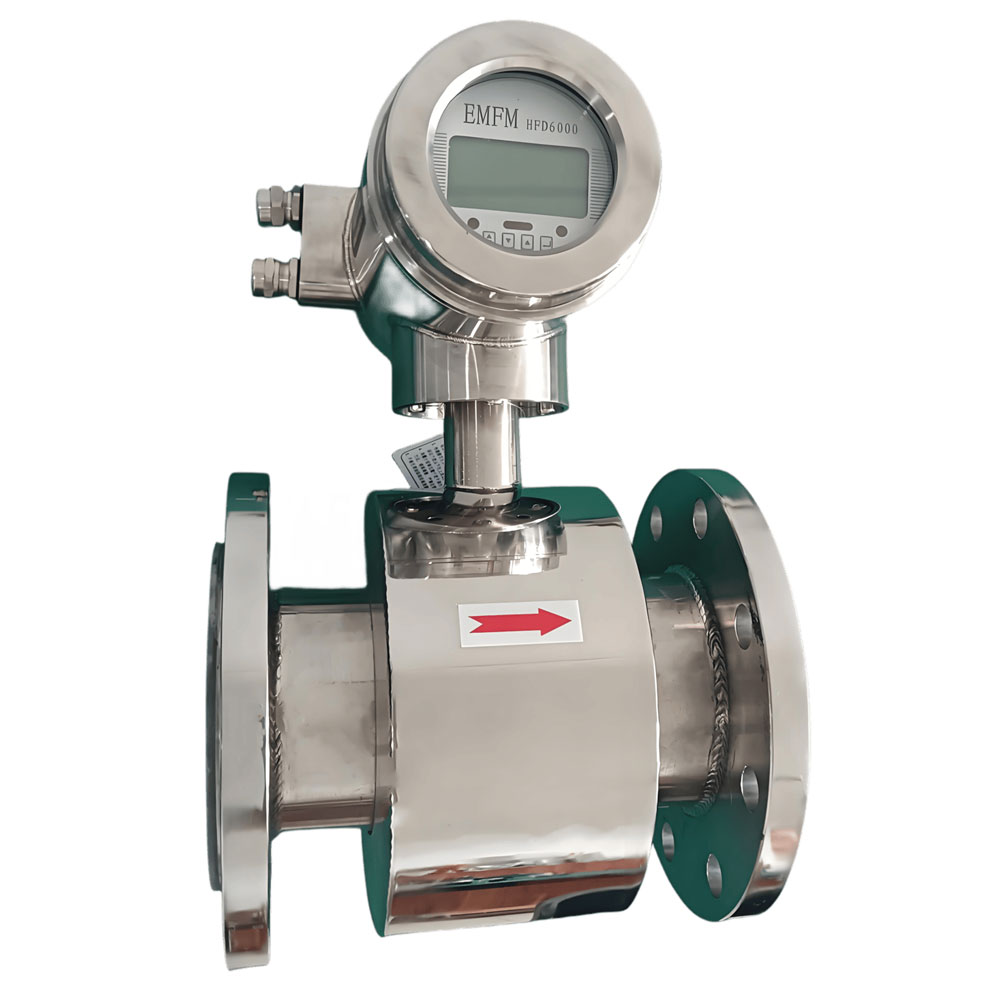

HCL қышқылына арналған баспайтын болаттан жасалған шығын өлшегіш
PTFE төсемдері мен тантал электродтары бар магниттік шығын өлшегіштері [ HCl ағыны ] өлшеу үшін тамаша таңдау болып табылады. Дегенмен, жоғары температурада немесе жоғары концентрацияларда HCl үшін жоғары қарсылық үшін платина электродтары мен PFA төсемі бар конфигурацияға жаңартуды ұсынамыз. Ескертпе: Стандартты жағдайлар үшін электромагниттік шығын өлшегішке арналған көміртекті болаттан жасалған корпус жеткілікті. Дегенмен, егер сыртқы орта коррозиялық болса, біз корпусты 304 немесе 316 баспайтын болаттан жаңарта аламыз.
• Күкірт қышқылы (H₂SO₄):
Концентрлі күкірт қышқылы үшін Hastelloy C сенсоры бар Coriolis масса шығын өлшегіші жиі қажет. Біз [сульфон қышқылының масса шығынын өлшегіш] сияқты арнайы шешімдерді ұсынамыз. Жалпы мақсаттағы қолданбалар үшін: жоғары деңгейлі дәлдік маңызды емес көптеген жағдайларда үнемді опциялардың көмегімен тұрақты және сенімді өлшеуге қол жеткізуге болады. Оларға PTFE төсемі бар ауыспалы аймақ (ротаметр) шығын өлшегіші немесе PTFE төсемімен және тантал электродтарымен жабдықталған магниттік шығын өлшегіш кіреді.
• Азот қышқылы (HNO₃):
316L тот баспайтын болат азот қышқылы үшін жиі жеткілікті, бұл әртүрлі технологияларды қолайлы етеді. [HNO₃ Flow Meter] опциялары туралы көбірек біліңіз.
Біздің тәжірибеміз саладағы ең қиын сұйықтықтардың кейбірін қамтиды.
• Хлор газы:

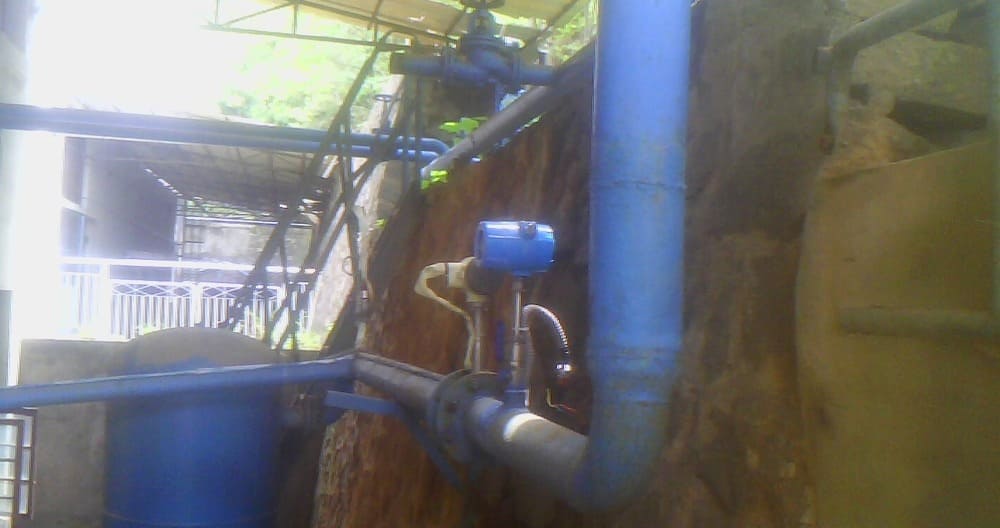

Хлор газының шығынын термиялық масса шығын өлшегішімен өлшеу
Бұл өте улы және коррозиялық газ арнайы [хлор газының шығынын өлшегіш] , әдетте коррозияға төзімді материалдары бар термиялық масса түрін қажет етеді немесе ең жақсы таңдау Coriolis хлор шығын өлшегіші болып табылады. Біз сондай-ақ [хлор манометрлері] қамтамасыз етеміз.
Химиялық және қышқыл шығын өлшегіштері туралы жиі қойылатын сұрақтар (ЖҚС).
1. Химиялық заттардың шығын өлшегішін таңдауда ең маңызды фактор қандай? Ең маңызды фактор - материалдың үйлесімділігі. Шығын өлшегіштің суланған бөліктері (сұйықтыққа тиетін кез келген құрамдас бөлік) белгілі бір химиялық заттардың коррозиялық қасиеттеріне толығымен төзімді болуы керек. Материалды дұрыс таңдамау датчиктің жылдам істен шығуына және қауіпті ағып кетуіне әкелуі мүмкін.
2. Жалпы мақсаттағы өткізгіш қышқылдар мен негіздер үшін қандай шығын өлшегіш қолайлы? Су негізіндегі қышқылдар мен сілтілер сияқты өткізгіш химиялық заттардың көпшілігі үшін Магниттік ағын өлшегіш салалық стандарт болып табылады. Оның кедергісіз дизайнында (немесе біз толық ұңғыма ағынының сенсорының дизайны деп атаймыз) қозғалатын бөліктері жоқ, бұл оны жоғары сенімді етеді. Дұрыс реактивті емес электродтарды және ұзаққа созылатын PTFE немесе PFA төсеніштерін таңдау арқылы ол салыстырмалы түрде төмен бағамен коррозиялық сұйықтықтардың кең ауқымын өңдей алады.
3. Химиялық заттар үшін Coriolis масса шығын өлшегішін қашан пайдалануым керек? Coriolis Mass Flow Meter - сұйықтықтың тікелей массасын өлшеу қажет болғанда немесе суспензияларды өңдеу кезінде ең жоғары дәлдікті қажет ететін қолданбалар үшін ең жақсы таңдау. Ол сұйықтықтың тығыздығы мен тұтқырлығының өзгеруіне төзімді болғандықтан, ол маңызды процесті басқару үшін өте қолайлы және ең агрессивті химиялық заттар үшін Хастелло немесе тантал сияқты экзотикалық қорытпалардан құрастырылуы мүмкін.
4. Хлор сияқты коррозиялық газдардың шығынын қалай өлшеймін? Коррозиялық газдар үшін термиялық масса ағыны өлшегіш стандартты технология болып табылады. Бұл есептегіштер хлор (құрғақ Cl₂), биогаз немесе құрамында H₂S бар шикі газ сияқты қиын газдардың массалық ағынын қауіпсіз және дәл өлшеу үшін арнайы коррозияға төзімді материалдардан жасалған.
5. Төмен ағынды химиялық мөлшерлеу үшін ең жақсы шешім қандай? Химиялық мөлшерлеу немесе зертханалық қолданбалар сияқты өте төмен ағын жылдамдығын дәл өлшеу үшін (көбінесе мл/мин) микро-шығын өлшегіш қажет. Микро Coriolis есептегіштері де, шағын пластикалық сопақ тісті есептегіштері де ең кіші көлемдер үшін жоғары дәлдікті қамтамасыз ететін осы тапсырмалар үшін арнайы әзірленген.
6. Қышқылдар үшін пластикалық шығын өлшегіш қолдануға бола ма? Иә, белгілі бір қолданбалар үшін. PP немесе PVDF сияқты инженерлік пластиктен жасалған шығын өлшегіштері төмен жұмыс қысымында (әдетте 10 бардан төмен) аз агрессивті химиялық заттар үшін үнемді нұсқа болуы мүмкін. Бірақ олар қатты заттары бар сұйықтықтар үшін жарамайды, өйткені қозғалатын бөліктер зақымдалуы мүмкін.
7. Концентрлі күкірт қышқылы (H₂SO₄) сияқты күшті қышқылды қалай өлшейсіз? H₂SO₄ сияқты жоғары агрессивті және концентрлі қышқылдар үшін тот баспайтын болаттан жасалған стандартты өлшегіш жеткіліксіз. Ұсынылатын шешім жиі Hastelloy C сенсоры бар Coriolis масса шығын өлшегіші болып табылады. Маңызды емес қолданбалар үшін PTFE лайнері және тантал электродтары бар магниттік шығын өлшегіші де тұрақты опция болуы мүмкін.
8. Магниттік шығын өлшегіш барлық қышқылдарды өлшей алады ма? Жоқ. Магниттік шығын өлшегіш тек электр өткізгіш сұйықтықтарды ғана өлшей алады. Су негізіндегі қышқылдардың көпшілігі өткізгіш болғанымен, ол өткізбейтін химиялық еріткіштер немесе көмірсутектер үшін жұмыс істемейді.
9. Лайнерлер дегеніміз не және олар қышқыл шығын өлшегіштер үшін неліктен маңызды? Әдетте PTFE немесе PFA-дан жасалған төсемдер магниттік шығын өлшегіштің немесе металл түтік ротаметрінің металл корпусына салынған реактивті емес гильзалар болып табылады. Лайнер метрдің металл корпусын коррозиядан қорғайды, бұл стандартты есептегішті жоғары агрессивті сұйықтықтар үшін пайдалануға мүмкіндік береді.
10. Жоғары температуралар мен қысымдар химиялық шығын өлшегішін таңдауға қалай әсер етеді? Жоғары температура мен қысым метрдің берік құрылысын талап етеді. Пластикалық шығын өлшегіштері әдетте төмен температурамен (60-100°C) және қысыммен (145 psi төмен) шектеледі. Неғұрлым төтенше жағдайлар үшін тиісті жоғары қысымды фланец көрсеткіштері бар Coriolis немесе магниттік шығын өлшегіштері сияқты металл корпусты құралдар қажет.
