Балқытылған күкірт шығынын дәл өлшеу: Кориолис массалық шығын өлшегіштері
Химиялық заттар, тыңайтқыштар және тазарту сияқты кейбір салаларда балқытылған күкірт ағыны сияқты қатты сұйықтықтарды дәл өлшеу процестің тұрақтылығы, қауіпсіздігі және тиімділігі үшін өте маңызды. Балқытылған күкірттің ерекше қиындықтары бар: жоғары температура (130-155°C / 266-311°F), ықтимал коррозиялық (H₂S, қышқыл) және салқындаған кезде тез қатып қалу.
Coriolis Mass Flow Meters (CMF) масса ағынын тікелей өлшеу және осы қиын жағдайларға төтеп беру қабілетіне байланысты қазіргі уақытта ағынды өлшеудің ең жақсы шешімі болып табылады.
Балқытылған күкірт ағынын өлшеу қиын жұмыс
Неліктен Coriolis шығын өлшегіші балқытылған күкірт үшін жұмыс істейді?
1.
Тікелей масса ағыны Сұйық күкіртті өлшеу: Балқыған күкірттің тығыздығы температураға байланысты өзгереді (~1800 кг/м³). Дәстүрлі көлемді шығын өлшегіштерге (
құйынды шығын өлшегіш ,
магметр ) күкірт фазасының өзгеру нүктесіне жақын жерде күрделілік пен қателік қосатын массалық шығынды есептеу үшін қосымша құрал сенсорлары қажет. Coriolis есептегіштері тікелей масса ағынын шығарады, бұл қате көзін жояды – қатаң бақыланатын күкірт температурасы (қалыпты ~145°C) үшін өте қолайлы. дәлдік: ≤ ±0,5% оқу, қайталану ≤ 0,05%.

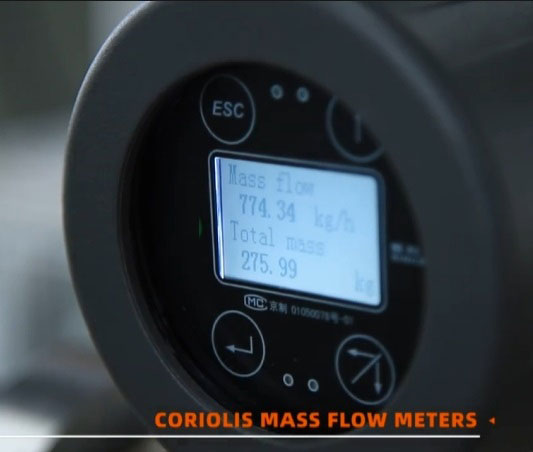

Тікелей сұйық күкірт массасының ағынын өлшеу және көрсету
2.
Сұйықтық өзгерістеріне әсер етпейді: Кориолис есептегіштері тұтқырлыққа, қысымға және диапазондағы температура ауытқуларына сезімтал емес. Төмен күкірт тұтқырлығы (қалыпты ~8 cP, диапазон 7-10 cP) Coriolis метрінің дәлдігіне әсер етпейді, бұл ағынның сенімді өлшеуін қамтамасыз етеді.
3.
Coriolis шығын өлшегіші арқылы қоспалар сұйықтықтарын өңдейді: Өнеркәсіптік балқытылған күкірттің құрамында қатты заттар (≤0,5% масса – көміртегі, күл), еріген H₂S газы (≤700 ppm) және ылғал (≤0,8% масса). Кориолис есептегіштері аздаған екі фазалы ағынға (қатты заттар/газ, газ құрамында 5%-дан аз) төзеді, мысалы,
сопақ беріліс шығын өлшегіштері , сопақ беріліс шығын өлшегіштері сұйықтық қоспаларымен жабысып қалуы мүмкін. Осы көрсетілген шектерде өнімділікті сақтау. Кориолис шығын өлшегішінің «қатты немесе екі фазалы аралас сұйықтыққа» жарамдылығы бар.
Кориолис есептегіштері балқытылған күкірттің таза емес ағынын өлшеуді оңай жүргізеді Дұрыс балқытылған күкірт ағынының сенсорын таңдау үшін сыни инженерлік таңдау
1. Ағын сенсорының материалын таңдау (коррозияға төзімділік маңызды)

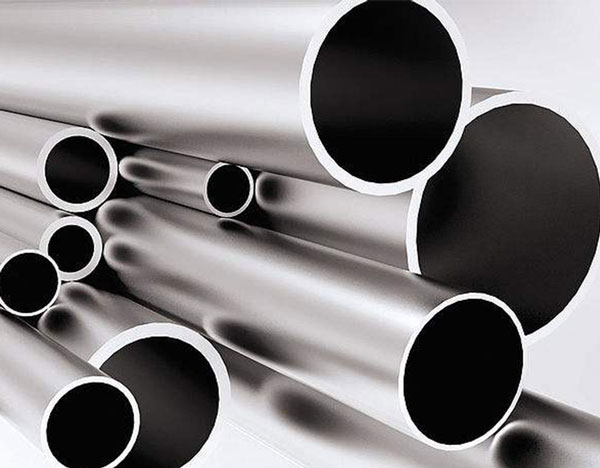

- Шығын өлшегіш суланған бөлшектер (түтік, қосылымдар): балқытылған күкірт пен қоспалардан (H₂S, қышқылдар) коррозияға қарсы тұруы керек. Кейбір сатып алушы NACE MR0175/ISO 15156 сәйкестігін міндеттейді (сульфидтік кернеудің крекингіне төзімділік - SSC). Кориолис шығын өлшегіші күкіртті өлшеу үшін пайдаланылуы мүмкін тот баспайтын болаттан жасалған 316L материалдан жасалған.
- Жалпы опциялар:
- • 316L Тот баспайтын болат (SS316L): silverinstruments.com сайтындағы Coriolis шығын өлшегіші мұны корпус пен суланған бөлшектер үшін анықтайды. 316L тот баспайтын болат жақсы жалпы коррозияға төзімділік пен әділ хлоридке төзімділікті ұсынады. Бұл балқытылған күкірттің (H₂S≤700ppm, қышқылдық≤0,02% салмағы H₂SO4, ≤155°C, ≤150 psig / ~10,3 бар) жағдайлары үшін үнемді, кеңінен қолданылатын шешім.
|
M
|
Tube Material
|
|
M1
|
316L
|
|
M2
|
Hastelloy alloy C-276
|
|
M4
|
Hastelloy alloy B3
|
|
M5
|
Alloy20（N08020）
|
|
M6
|
Titanium (ASTM B265)
|
|
M7
|
Tantalum (ASTM B708)
|
|
M8
|
C4 steel ASTM A600T12004
|
|
M9
|
Copper-nickel alloy
|
|
M10
|
Nickel-based alloy
|
- • Hastelloy қорытпалары (C-276/B3): Күміс автоматтандыру аспаптарында астеллой қорытпалары бар опциялар бар, Қаттырақ жағдайлар үшін жоғары коррозияға төзімділікті қамтамасыз етеді (жоғары қоспалар, күшті қышқылдар, төтенше T/P). Құнның айтарлықтай өсуін ескере отырып, сұйық күкірт үшін 316L жеткіліксіз болса пайдаланыңыз. Коррозияны бағалау негізінде таңдаңыз.
2. Coriolis шығын өлшегішіне арналған бу жылыту күртелері
Неліктен балқытылған күкірт үшін оқшаулағыш күрте болуы керек?
Күкірт ~115°С температурада қатады. Ағын датчигі немесе құбырлар ішіндегі қатып қалу бітелуді тудырады және массалық ағын сенсорының түтіктерін зақымдауы мүмкін. Бумен қаптау өте қажет.
- • Дизайн және таңдау: Біркелкі жылыту: куртка сенсордың бүкіл корпусын жабады;
- • Жеткілікті бумен қамтамасыз ету: күкірт қажет бу (T=147°C / ~297°F & P=64 psia / ~4,4 бар). Бу параметрлері күкірт температурасын жоғары деңгейде ұстауы керек
- •қатығу (әдетте ≥130-135°C), қоршаған ортадағы жылу шығынын есепке алу. Бу температурасы (147°C) > процесс температурасы (145°C) дұрыс дизайн.
- • Мықты конструкция: куртка материалы (мысалы, көміртекті болат, SS304) үйлесімді және буға төзімді. Дәнекерленген тігістер/қосылулар саңылаусыз.

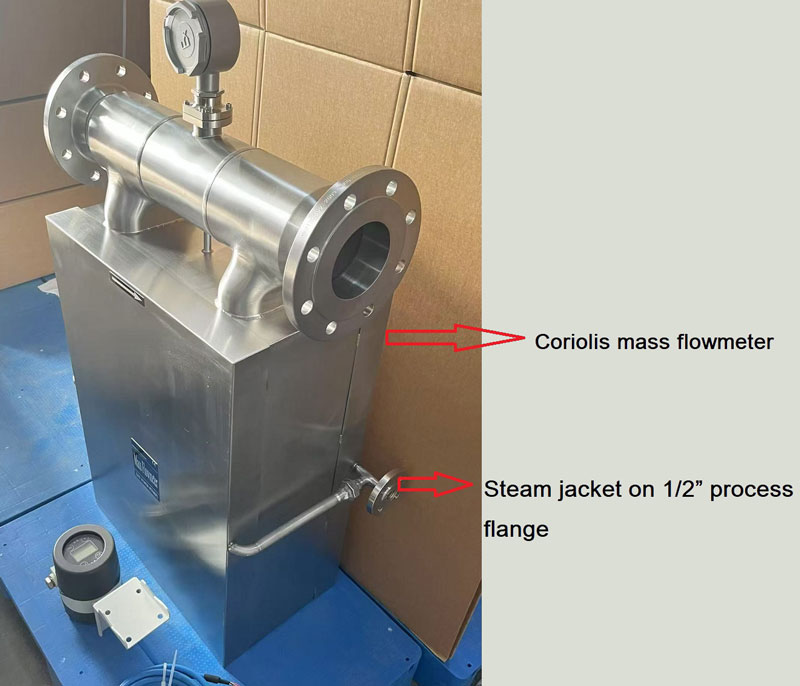

silverinstruments.com төмендегі суретте көрсетілгендей 1/2 дюймдік технологиялық құбырда бу немесе ыстық май қаптамасын пайдаланады:

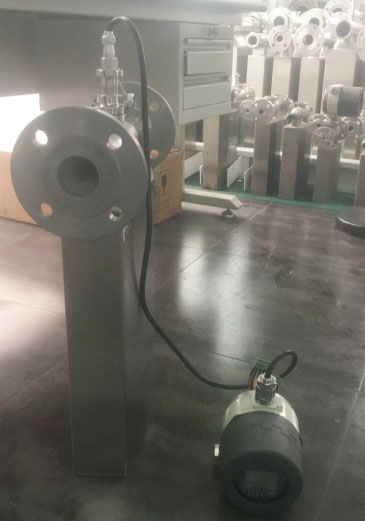

Бу курткасының масса шығынын өлшегіші қалай көрінеді Кориолис ағынының сенсоры 350 градус Цельсийге дейінгі максималды сұйықтық температурасы бар жоғары температуралы сұйықтықтарды өлшей алады, бұл жоғары температурада қатып қалмайтын балқытылған күкірт үшін өте маңызды. Жоғары температуралы Coriolis шығын өлшегішін жобалау кезінде біз электронды таратқышты жоғары температурадан күйіп кетуден қорғау үшін бөлінген электронды ағын таратқышты таңдадық.
Балқытылған күкірт үшін
жоғары температура шығынын өлшегіш - Негізгі техникалық сипаттамалар:
- •Шығыс өлшегіш Балқытылған күкірт үшін шығын ауқымы
|
DN
|
Flow Range
|
|
1.5
|
0~4 kg/h
|
|
3
|
0~40 kg/h
|
|
6
|
0~100 kg/h
|
|
8
|
0~200kg/h
|
|
10
|
0~0.5 T/h
|
|
15
|
0~1.0 T/h
|
|
20
|
0~3.0 T/h
|
|
25
|
0~10 T/h
|
|
40
|
0~20 T/h
|
|
50
|
0~30 T/h
|
|
65
|
0~50 T/h
|
|
80
|
0~100 T/h
|
|
100
|
0~150 T/h
|
|
125
|
0~200 T/h
|
|
150
|
0~400 T/h
|
|
200
|
0~500 T/h
|
- •Қысым көрсеткіші: Coriolis шығын өлшегіші 100Мпа қысымға шыдай алады,
- •Температура рейтингі, Corolis шығын өлшегіш ағын сенсоры төмен температура диапазонына төтеп бере алады.
|
T
|
Temperature
|
|
T1
|
(-50~150℃)
|
|
T2
|
(-50~250℃)
|
|
T3
|
(-50~350℃)
|
|
T4
|
(-200~150℃)
|
- •Материалды таңдау: бізде су шығынын өлшегіштердің бірнеше түрі бар материалдың нұсқалары бар. Әдетте күкіртті қолдану үшін 316L баспайтын болат жеткілікті.
2. Орнату:
- Жоғары/төмен ағынды түзу құбырлар қажет емес (Кориолис есептегішінің басты артықшылығы, шығын өлшегіш үшін кіріс және шығыс бөліктері қажет болмаған кезде өте жақсы).
- Түтіктер әрқашан балқытылған күкіртпен толтырылғанына көз жеткізіңіз.
- Бу күртешелерінің құбырларын дұрыс орнатыңыз, оны оқшаулаңыз және бу ұстағыштарын қосыңыз.
3. Сигналдар және қуат: 24VDC контурлық қуатты немесе 220V айнымалы ток қуат көзін пайдаланыңыз. Шығу 4-20мА + HART + Modbus бақылау, жалпы ағынды, тығыздықты, температураны өлшеу және деректерді тіркеу үшін DCS/PLC-пен оңай біріктіріледі.
4. Қоршаған орта: Пайдаланушылар қоршаған орта температурасына (-29-дан +65°C / -20-ден 149°F-қа дейін), кіруден қорғауға (IP67) және аумақтың жіктелуіне (Деректер парағында жіктелмеген, бірақ қажет болса, есептегіш ATEX сертификатын қолдайды) сәйкес келетін ағын таратқышты таңдай алады.
Күрделі балқытылған күкірт ағынын өлшеу үшін Coriolis Mass Flow Meters сенімді, дәл, техникалық қызмет көрсету аз шешімді ұсынады. Олардың негізгі күшті жақтары – тікелей масса ағынын өлшеу, тығыздық пен температураны өлшеу, жоғары дәлдік, сұйықтықтың өзгеруіне сезімталдық – мұқият материалды таңдаумен (мысалы, NACE сертификаты бар 316L) және маңызды бу қаптамасымен біріктіріліп, инженерлерге дәл бақылауды қамтамасыз етеді. Бұл CMFs қауіпсіз, тиімді, ұзақ уақыт және үнемді жұмыс үшін маңызды ағын құралы етеді. Таңдау кезінде әрқашан процесс шарттарын ағын өлшегіш сипаттамаларына қатаң сәйкестендіріңіз.
Қатысты өнімдер

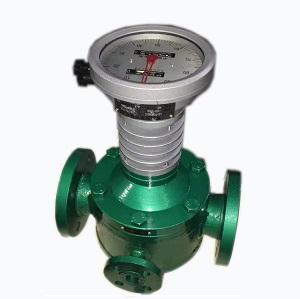

Сыртқы жылу курткасы бар сопақ беріліс шығынының өлшегіші2019/07/09Сыртқы қыздырылған өлшеуіш ілмектері бар LC сериялы сопақ беріліс шығыны өлшегіш асфальт, битум немесе шайырдың шығынын өлшеу сияқты тұтқырлығы жоғары сұйықтықтарды өлшеуге жарайды. Тұтқыр сұйықтықтардың бұл түрі ...view
