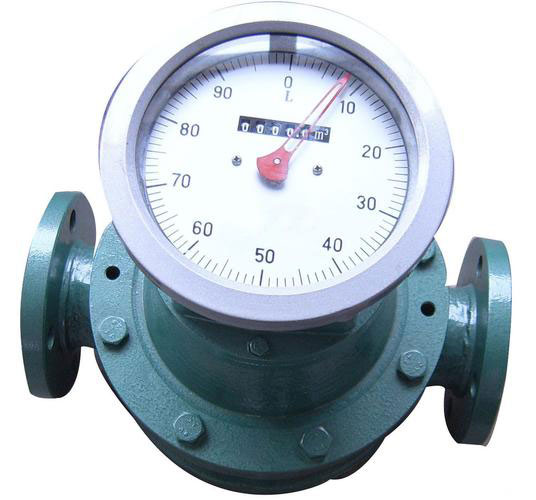

Сопақша тісті ағын өлшегішті қалай орнатуға болады?

Сопақша тісті ағын өлшегішті орнатуға қолайлы орынды қалай таңдауға болады?

Сопақша тісті шығын өлшегіш келесі маңызды талаптарды қатаң сақтай отырып, тиісті жерге орнатылуы керек:

1) Қоршаған орта температурасы мен ылғалдылығы сопақша тісті ағын өлшегіш өндірушісінің ережелеріне сәйкес келуі керек, жалпы температурасы -10 (-15) ~ 40 (50) °C және ылғалдылығы 10% ~ 90% болуы керек.

2) Жазда тікелей күн сәулесі температураның көтерілуіне әкелуі мүмкін; Жылу сәулелеріне жақын жерлер де температураның жоғарылауына әкелуі мүмкін. Мұндай жерлерде күннен қорғайтын көзілдірік немесе оқшаулау шараларын қолдану керек.

3) Ауа райына төзімді емес құралдар (шаң өткізбейтін/су өткізбейтін модельдер) коррозиялық атмосферадан немесе ылғалды ортадан алыс орнатылуы керек. Тәуліктік температураның ауытқуынан пайда болған конденсат коррозиялық газдармен бірге интегратордың редукторлары сияқты маңызды компоненттерді зақымдауы мүмкін. Мұндай жағдайларда сөзсіз орнату қажет болған кезде, таза ауаны тазарту жүйесі арқылы корпус ішінде аздап оң қысымды ұстап тұрыңыз.

4) Орнату орны шамадан тыс діріл мен механикалық соққылардан таза болуы керек. Тиісті діріл оқшаулау шаралары қолданылмаса, айналмалы жабдықтар немесе ауыр техника бар аймақтардан аулақ болу керек.

5) Орнату және күнделікті техникалық қызмет көрсету үшін жеткілікті орын болуы керек.

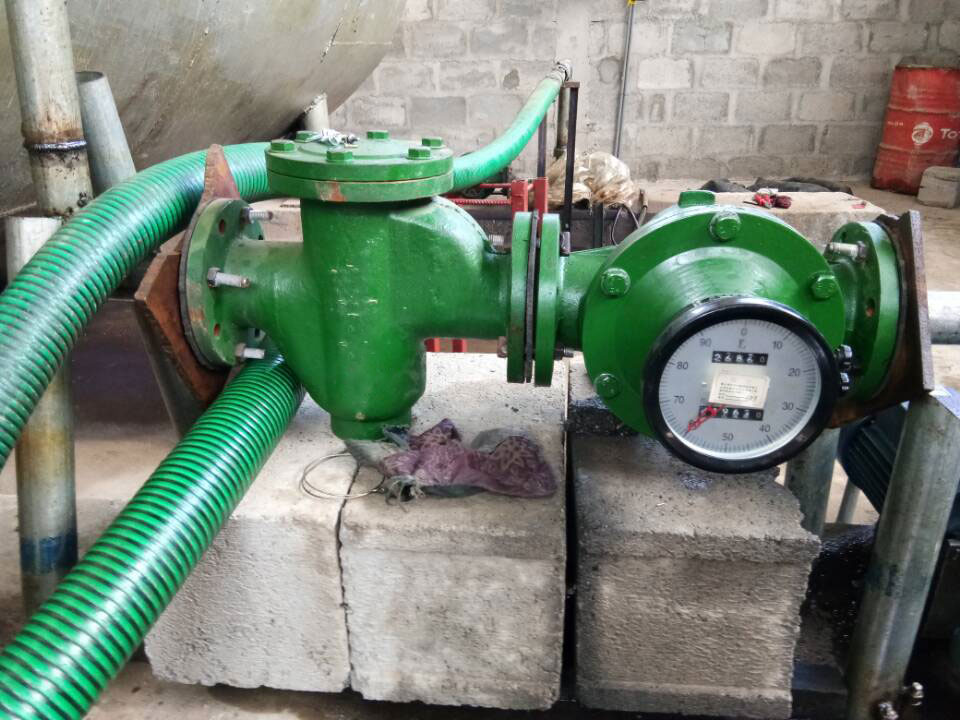

Сопақша тісті ағын өлшегішінің ағын бағыты және процесті қосу туралы

Сопақша тісті ағын өлшегіш мінсіз тегістеу және тік туралаумен орнатылуы керек. Ротор білігі тігінен бағытталған ротор білігінің конструкцияларынан басқа жер деңгейіне параллель болуы керек; басқа модельдер пайдалану нұсқаулығында көрсетілгендей көлденең орнатылуы керек. Орнатудың әдеттегі схемасын 1-суретте қараңыз.

Кері ағын бағытын қолдану үшін ағын өлшегіш пен сүзгінің орналасуы суреттелген конфигурациядан ауыстырылуы керек. Сүзгі торын алып тастау және тазалау үшін жеткілікті саңылау қамтамасыз етілуі керек. Тік қондырғыларда, жоғары ағыс құбырларынан қоқыстың түсуіне жол бермеу үшін PDF айналма жолға орнатылуы керек.

Сопақша тісті ағын өлшегіш жылу кеңеюі/жығылуы, деформациясы және діріл сияқты құбыр кернеулерінен оқшаулануы керек. Клапанның/құбырдың дұрыс емес конструкциясынан туындаған дірілге жол бермеу керек, әсіресе резонанстық жағдайларды болдырмауға назар аудару керек. Орнату кезінде параллель емес фланец беттерінен, фланец саңылауының шамадан тыс қашықтығынан, құбырдың сәйкес келмеуінен және құбырдың басқа да дұрыс емес конфигурацияларынан туындаған механикалық кернеуден аулақ болу керек.

Кіріктірілген қысым корпустары мен өлшеу камералары бар сопақша тісті ағын өлшегіштер үшін шамадан тыс орнату кернеуі корпустың деформациясына, өлшеу дәлдігінің төмендеуіне және тіпті қозғалмалы өлшеу компоненттерінің кептелуіне әкелуі мүмкін.

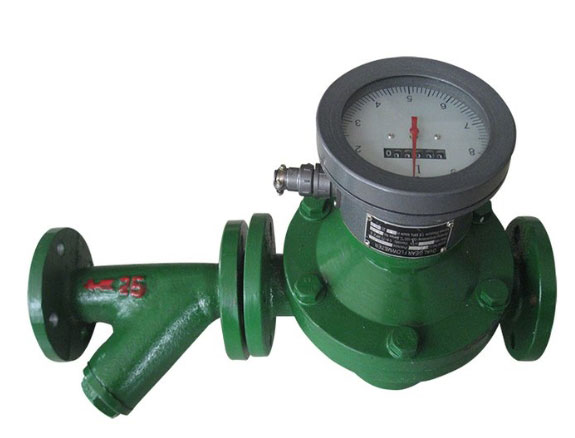

Фазадан тыс сұйықтықтардың сопақша тісті ағын өлшегішіне енуіне жол бермеу

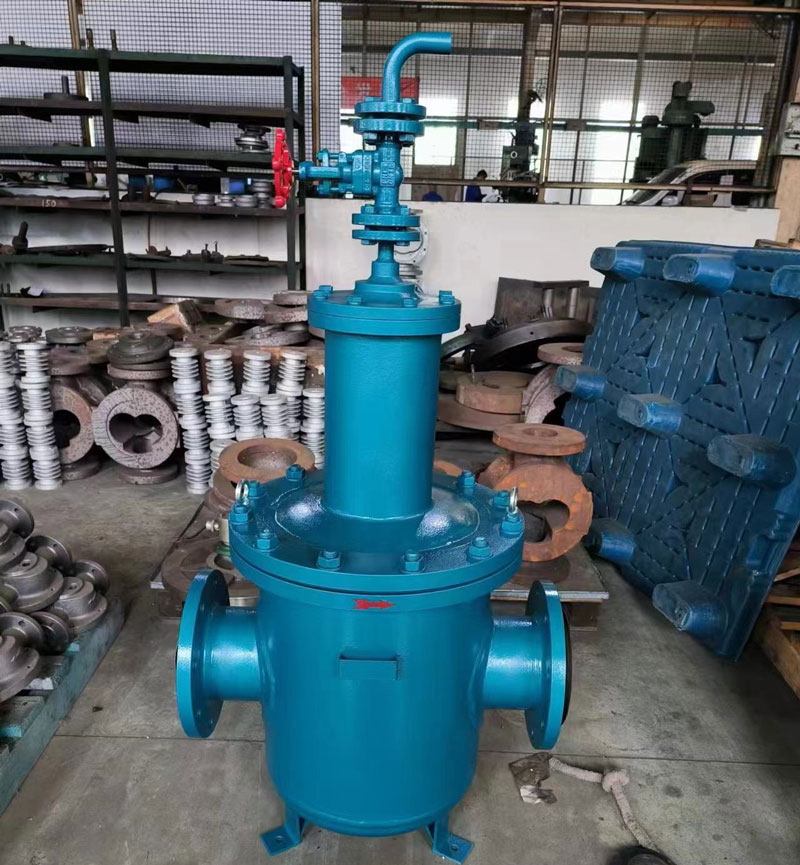

Сопақша тісті ағын өлшегіш өлшеу камерасы мен қозғалатын компоненттер арасында минималды саңылаулармен ерекшеленеді. Сұйықтықтағы бөлшектердің ластануы компоненттердің тұрып қалуына және мерзімінен бұрын тозуына әкелуі мүмкін. Сүзгі орнатылып, үнемі тазалап отыру керек. Газды өлшеу үшін қажет болған жағдайда шөгінді ұстағыштар немесе ылғал сіңіргіштер сияқты қорғаныс құралдарын орнатыңыз. Сұйықтық ағынын өлшеу үшін құбыр жүйесіне газдың кіруіне жол бермеу керек. Қажет болған жағдайда өлшеу құрылғысының алдында газ-сұйықтық бөлгіш орнатылуы керек.

Пульсациялық, кернеулік және шамадан тыс жүктеме ағындарын азайту шаралары

Сорғының сору желілеріне сәтті орнату жағдайлары болғанымен, сопақша тісті ағын өлшегіштері стандартты тәжірибе ретінде сорғының шығару жағына орнатылуы керек. Пульсациялық және асқын ағындар сопақша тісті ағын датчиктерін зақымдауы мүмкін. Ағынның тамаша көздеріне орталықтан тепкіш сорғылар және көтерілген қысым бактары жатады. Артық қысымның асқынуына (су балғасының әсерін қоса алғанда) сезімтал поршеньді сорғылар немесе құбыр жүйелері қолданылатын қолданбалар үшін пульсациялық демпферлер, кеңейту камералары және қысымды төмендету клапандары сияқты қорғаныс құрылғылары орнатылуы керек.

Эллиптикалық тісті ағын өлшегіштің шамадан тыс жылдамдықпен жұмыс істеуі қайтымсыз зақым келтіруі мүмкін. Шамадан тыс жүктеме ағыны жағдайлары орын алуы мүмкін жүйелерде. Шектеу саңылауы, тұрақты ағын клапаны және ағын реттегіші сияқты қорғаныс құрылғылары ағын бойымен орнатылуы керек.

Үзіліссіз орнату

Эллиптикалық тісті ағын өлшегіштің өлшеу компоненттерінің зақымдануынан туындаған құбырдың үзілуінің кемшілігіне байланысты, үздіксіз өндіріс немесе үзіліссіз жұмыс істеуге рұқсат етілген жерлерде автоматты коммутациялық жабдықпен параллель жүйенің резервтік қуаты орнатылуы керек; бір машина істен шығып, екіншісі әлі де ағып кете алатын жиі қолданылатын параллель жұмыс режимін де қолдануға болады.

Өрісті калибрлеу

Егер сопақша тісті ағын өлшегішті жылжымалы стандартты көлем құбырларын, стандартты өлшегіштерді немесе басқа ағын стандартты құрылғыларын пайдаланып орнында калибрлеу қажет болса, тармақталған құбырларды, жалғаушы арматураларды және өшіру клапандарын орнында тиісті орындарға алдын ала орнату керек.

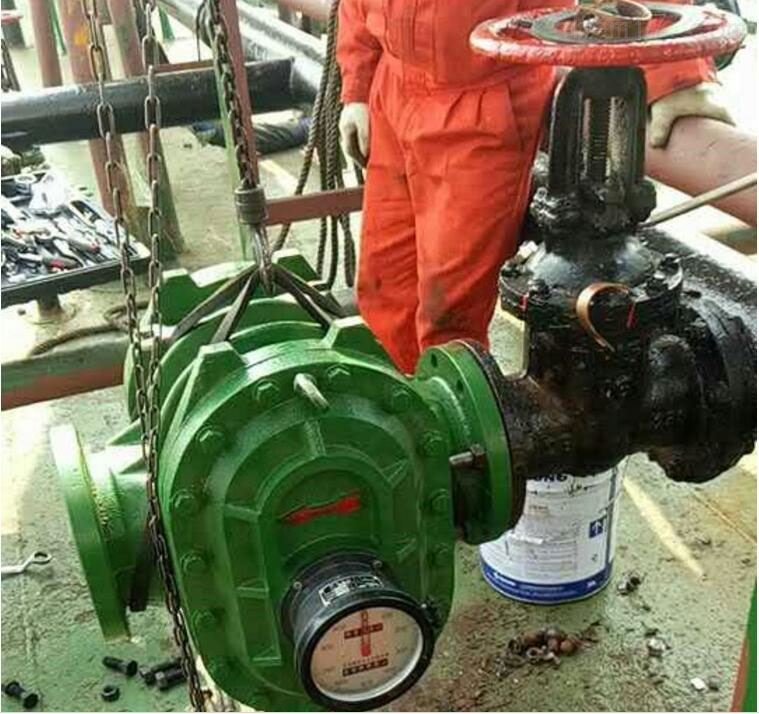

Сопақша тісті ағын өлшегіштерді пайдалану кезінде қандай сақтық шаралары қолданылады?

1) Құбырларды тазалау

Жаңадан орнатылған құбырларды пайдалану алдында тазалау қажет, ал кейіннен қалдық дәнекерлеу шлактарын, қақтарды және басқа да қоқысты кетіру үшін көбінесе нақты сұйықтықпен шайып тастау қажет. Бұл процесс сұйықтықты айналма жол арқылы бұру үшін ағын өлшегіштің кіріс және шығыс жағындағы өшіру клапандарын жабуы керек.

Егер айналма желі болмаса, шығын өлшегішті уақытша қысқа құбыр бөлігімен ауыстырыңыз.

2) Газды тазарту

Бастапқы сұйықтықты шайғаннан кейін құбырда көбінесе айтарлықтай ауа қалталары қалады. Қысыммен жұмыс істеу басталған кезде, бұл ұсталған ауа сопақша тісті доңғалақ ағын өлшегіштері арқылы шамадан тыс жылдамдықпен ағып кетуі мүмкін, бұл қозғалатын өлшеу компоненттерінің шамадан тыс жылдамдығына және біліктер мен мойынтіректердің зақымдалуына әкелуі мүмкін. Сондықтан, басында ауаның біртіндеп шығуы үшін ағын жылдамдығын баяу арттыру керек.

3) Құбырларды ауыстыру тізбегін айналып өту

Сұйықтық ағынын айналма құбырдан аспапқа ауыстырған кезде, ашу және жабу реттілігі дұрыс болуы керек, ал операциялар баяу орындалуы керек, әсіресе жоғары температуралы және жоғары қысымды құбырларда. 2-суретте көрсетілгендей, іске қосу қадамдары келесідей:

• 1-қадам: А клапанын біртіндеп ашып, сұйықтықтың айналма құбыр арқылы белгілі бір уақыт ішінде ағуына мүмкіндік беріңіз.
• 2-қадам: B клапанын біртіндеп ашыңыз.
• 3-қадам: C клапанын біртіндеп ашыңыз.
• 4-қадам: А клапанын біртіндеп жабыңыз.

Өшіру үшін кері реттілік пен әрекеттерді орындаңыз.

Іске қосқаннан кейін, шамадан тыс ағынның болмайтынын тексеру үшін ең төменгі позициядағы көрсеткішті немесе сандық дөңгелекті секундомермен бірге пайдаланыңыз. Аспаптың қызмет ету мерзімін қамтамасыз ету үшін оңтайлы ағын жылдамдығы максималды ағын жылдамдығының (70–80)%-ында сақталуы керек.

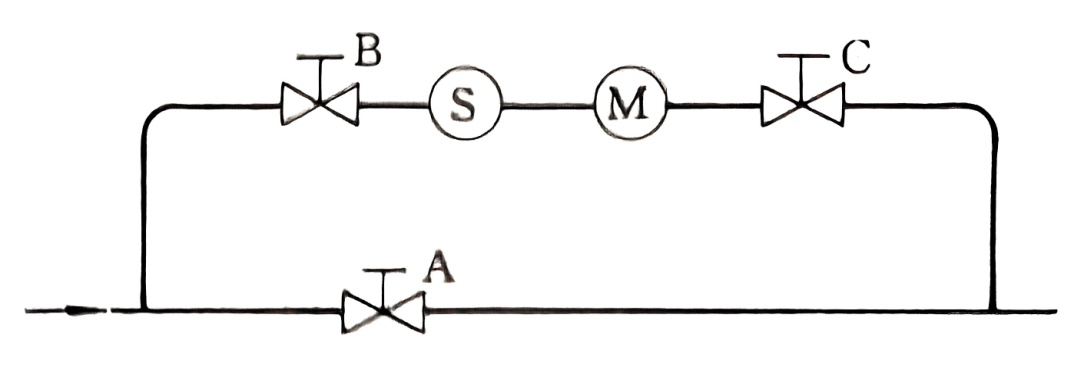

2-сурет. Айналма құбырларды ауыстыру тізбегі

4) Сүзгі мониторингі

Сүзгі торы жаңа құбырды алғашқы іске қосу кезінде зақымдалуға ең сезімтал. Сынақтан өткізгеннен кейін, тордың бүтіндігін дереу тексеріңіз. Сонымен қатар, сүзгі торы таза және ластаушы заттардан таза болған кезде, қысымның төмендеуін қалыпты ағын жылдамдығында жазып алыңыз. Бұл параметр болашақта бітелуді тексеру үшін бөлшектеу қажеттілігін жояды - оның орнына қысымның төмендеуінің арту дәрежесін тазалау қажет пе, жоқ па, соны анықтау үшін пайдалануға болады.

5) Жоғары тұтқырлықтағы сұйықтықтарды өлшеу

Тұтқырлығы жоғары сұйықтық ағынын өлшеу үшін, әдетте, ағындылықты қамтамасыз ету үшін қыздыру қажет. Эллиптикалық тісті ағын өлшегіш өшірілгенде, ішкі сұйықтық салқындап, қоюланады. Қайта іске қоспас бұрын, құрал арқылы ағынға жол бермес бұрын тұтқырлықты азайту үшін оны қайта қыздыру керек. Әйтпесе, қоюланған сұйықтық қозғалатын өлшеу компоненттерін кептіріп, құралдың зақымдалуына әкелуі мүмкін.

6) Майлау

Газбен жұмыс істейтін оң ығысу ағын өлшегіші үшін майлауды іске қосу алдында жүргізу керек. Күнделікті жұмыс кезінде майлағыш көлемін бақылау үшін май деңгейінің көрсеткішін үнемі тексеріп отырыңыз.

7) Ағын жылдамдығының кенеттен өзгеруінен аулақ болыңыз

Газ тамырлары ағын өлшегішін пайдаланған кезде, ағын жылдамдығының кенеттен өзгеруінен (мысалы, тез ашылатын клапандардан) аулақ болу маңызды. Роторлардың инерциясына байланысты ағынның кенеттен өзгеруі айтарлықтай қосымша инерциялық күштерді тудыруы мүмкін, бұл роторларға зақым келтіруі мүмкін.
Егер ағын өлшегіш басқару жүйесінде ағынды анықтау құралы ретінде пайдаланылса, төменгі ағынды басқару клапанының кенеттен жабылуы роторлардың қысқа уақытқа айналуын жалғастыруына әкелуі мүмкін, бұл компрессор әсерін тудырады. Бұл төменгі ағындағы қысымның жоғарылауына, содан кейін кері ағынға әкеледі, бұл қате сигналдарға әкелуі мүмкін.

8) Құбырларды жуу үшін пайдаланылатын будың сопақша тісті ағын өлшегіштерден өтуіне тыйым салынады.

Сопақша тісті ағын өлшегіштерінің ақауларын жою

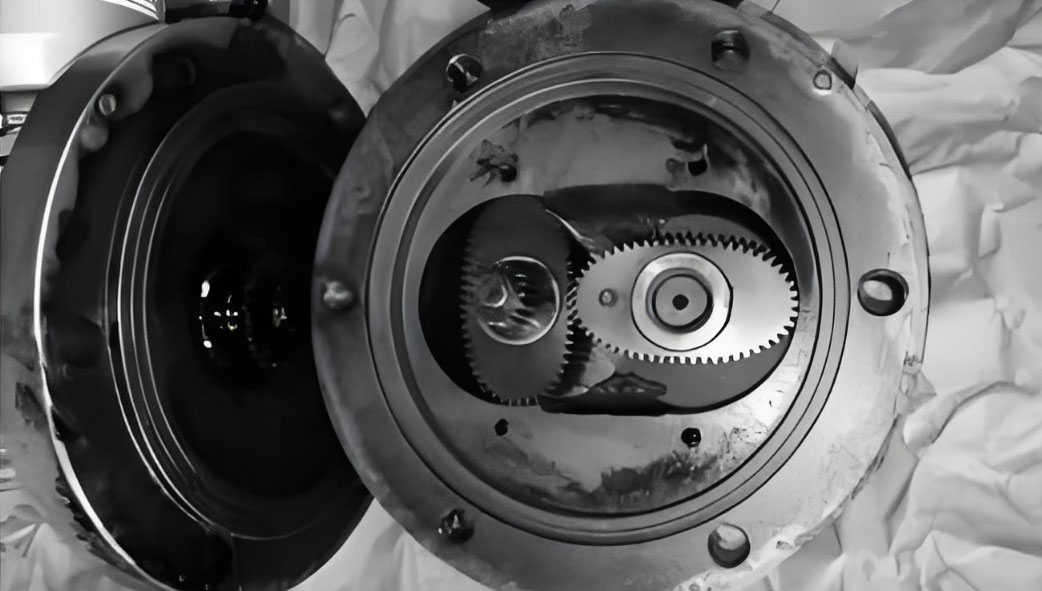

1. Өлшеу камерасындағы ротордың кептелуі

 Себептері:
(1) Құбырдан өлшеу камерасына кіретін бөгде қоқыстар;
(2) Өлшенген сұйықтықтың қатаюы;
(3) Жүйенің қалыптан тыс жұмыс істеуіне байланысты гидробалғамен немесе шамадан тыс жүктеме, ротор мен жетек берілісін жалғайтын түйреуіштердің зақымдалуы;
(4) Ұзақ уақыт пайдаланғаннан кейін жетек тісті доңғалақ мойынтіректерінің шамадан тыс тозуы, бұл ротордың соқтығысуына және кептелуіне әкеледі.

 Ақаулықтарды жою шаралары:
(1) Ағын өлшегішті бөлшектеп тазалаңыз; сүзгілер мен құбырларды шайыңыз.
(2) Қатқан ортаны еріту шараларын қолданыңыз.
(3) Гидробалға/артық жүктемені жою үшін құбыр жүйесін өзгерту; шығын өлшегішті жөндеу.

(4) Мойынтіректерді, жетек берілістерін немесе роторларды ауыстырыңыз; егер зақым қалпына келтірілмесе, жаңа шығын өлшегішті орнатыңыз.

2. Ротор қалыпты жұмыс істейді, бірақ санауыш тіркелмейді

Себептері:
(1) Өлшеуіш камераның тығыздағышының шығыс бөлігінің зақымдануы, магнитті болаттың магнитсізденуі немесе бөгде заттардың магниттік муфтаны бітеуі;
(2) Қарсыластың басындағы берілістің босап қалуы;
(3) Қалпына келтіру есептегішінің немесе тотализатор есептегішінің ақаулығы;
(4) Бос көрсеткіш жинағы.

Ақаулықтарды жою шаралары:
(1) Компоненттерді бөлшектеу және тазалау немесе қайта магниттеу;
(2) Беріліс жинағын қайта орнатыңыз және реттеңіз;
(3) Есептегіш механизмді алып тастау және жөндеу;
(4) Көрсеткішті бекітуді мықтап бекітіңіз.

3. Ағын өлшегіштің өлшеу дәлсіздігі

Себептері:
(1) Автоматты температура компенсаторының ақаулығына байланысты температураның айтарлықтай ауытқуы;
(2) Өлшенген орта тұтқырлығының өзгеруі;
(3) Техникалық қызмет көрсетуден кейін қарсы басындағы берілістің дұрыс қосылмауы;
(4) Айналма клапан жұмыс кезінде толық жабылмағандықтан ағып кету пайда болады;
(5) Нақты ағын белгіленген диапазоннан асады;
(6) Индикатор механизмінің немесе ротордың жанасатын корпусының қатты қозғалысы;
(7) Ағынның шамадан тыс пульсациясы;
(8) Өлшенген ортадағы газдың сіңуі.

Ақаулықтарды жою шаралары:
(1) Температураны өтеу жүйесін тексеру және жөндеу;
(2) Ағымдағы ортаның тұтқырлығын қайта калибрлеңіз немесе ортаға сәйкес келетін жаңа өлшегішті таңдаңыз;
(3) Есептегіш басын алып тастаңыз және берілістерді дұрыстап қайта орнатыңыз;
(4) Айналма клапанның толық жабылғанына көз жеткізіңіз;
(5) Дұрыс өлшемді шығын өлшегішпен ауыстырыңыз немесе көрсетілген диапазонда ағынды реттеңіз;
(6) Ротордың, мойынтіректердің және жетек берілістерінің дұрыс орнатылуын тексеріңіз; тозған бөлшектерді ауыстырыңыз;
(7) Пульсацияны бәсеңдету шараларын енгізу;
(8) Газ шығарғышты орнатыңыз.

4. Шығын өлшегіштің шамадан тыс шуы

Себептері:
(1) Ротордың жетегінің сынған беріліс түйреуіші ротордың соққысына әкеп соқты;
(2) Ағынның шамадан тыс жүктелуімен дұрыс жұмыс істемеу;
(3) Газдың ілінуі немесе жүйенің дірілдеуінің пайда болуы;
(4) Мойынтіректің істен шығуы;
(5) Пайдалану мерзімінен тыс қызмет көрсету мерзімі ұзартылды.

Ақаулықтарды жою шаралары:
(1) Роторды алып тастаңыз және орнына салыңыз, ротордағы кез келген сызаттарды немесе ойықтарды қырып тастаңыз;
(2) Ағын өлшегіштен кейін ағынды шектейтін құрылғыны орнатыңыз;
(3) Жүйені тексеріп, дірілді жойыңыз;
(4) Мойынтіректі ауыстырыңыз, сүзгінің сенімді екенін тексеріңіз және мойынтіректердің тозуын азайтыңыз;
(5) Ағын өлшегішті жаңасымен ауыстырыңыз.

5. Ағын өлшегішінің ағып кетуі

Себептері:
(1) Жұмыс қысымы белгіленген шектен асып кетеді, бұл корпустың деформациясына және ағып кетуіне әкеледі;
(2) Резеңке тығыздағыштардың ескіруі;
(3) Механикалық тығыздағыштың істен шығуы.

Ақаулықтарды жою шаралары:
(1) Жүйенің қысым өлшегішінің тұтастығын тексеріңіз, қысымды азайтыңыз немесе номиналды шектерде ұстап тұру үшін өлшегішті ауыстырыңыз; қатты деформацияланған корпустарды ауыстырыңыз/жөндеңіз;
(2) Барлық тозған тығыздағыштарды ауыстырыңыз;
(3) Тозған механикалық бөлшектерді немесе резеңке бөлшектерді жаңартыңыз.

6. Иненің тұрақсыз қозғалысы (жабысып қалу/тұрақсыз көрсеткіш)

Себебі:
Индикатор жетегінің механизміндегі бос немесе қатты байланыстар.

Ақаулықтарды жою шаралары:
Барлық қосылымдарды бекітіп, қозғалатын бөлшектерді майлаңыз.
