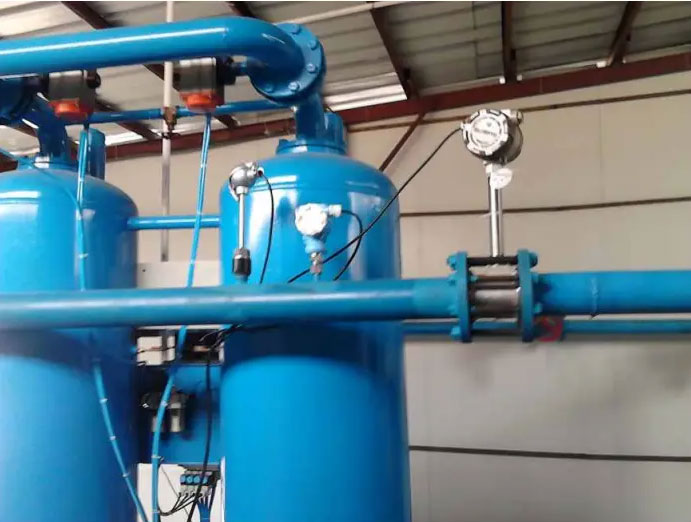

Сығылған ауа ағынын өлшегішті қолдану
Дұрыс сығылған ауа ағынын өлшегішті таңдаудың негізгі мақсаты - жоғары деңгейлі параметрлерді соқырлықпен қудаламай немесе негізгі бейімделу нүктелерін елемей, өзінің жұмыс жағдайларына сәйкес келу, дәлдік пен практикалықты теңестіру. Көптеген пайдаланушылар модельдерді таңдағанда «параметр сәйкессіздігі» және «жұмыс жағдайының мәліметтерін елемеу» сияқты қателіктерге тап болады. Төменде, нақты пайдалану сценарийлеріне сүйене отырып, біз кейінірек ағылшын тіліне де оңай аударылатын қарапайым және түсінікті тілді қолдана отырып, дұрыс таңдау идеяларын кезең-кезеңімен талдаймыз.
Біріншіден, таңдаудың негізі болып табылатын өзіңіздің жұмыс жағдайыңыздың негізгі параметрлерін нақтылау қажет. Біреуін жіберіп алу сәйкес келмейтін модельді таңдауға әкелуі мүмкін. Ең маңызды төрт параметр - жұмыс қысымы, жұмыс температурасы, сығылған ауаның нақты ағын диапазоны және құбыр өлшемі, олардың барлығын кейінгі таңдау үшін дәл негіз жасау үшін дәл растау қажет.
Сығылған ауа ағыны сенсоры үшін дұрыс қысым деңгейін қалай таңдауға болады?

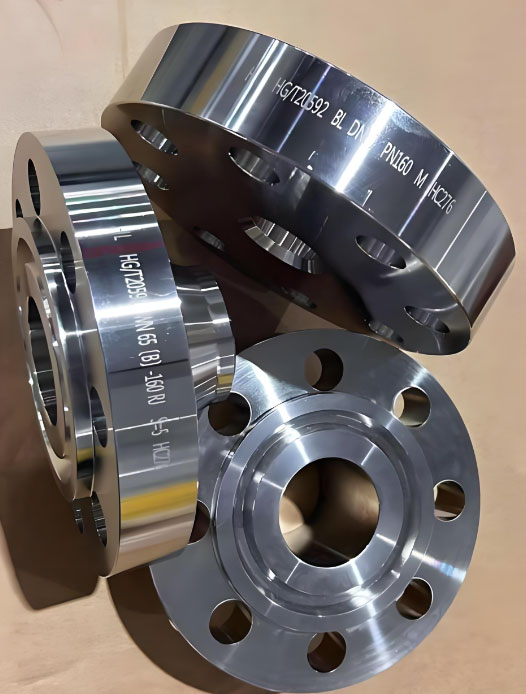

Сығылған ауа ағынын өлшегіштің қысым көрсеткішіне назар аударыңыз
Жұмыс қысымы тұрғысынан сығылған ауа қысымы әртүрлі жағдайларда айтарлықтай өзгереді. Мысалы, шеберханадағы кәдімгі пневматикалық жабдықтар үшін қолданылатын қысым көбінесе 4-10 бар аралығында, ал жоғары қысымды пневматикалық жүйелер 16 бардан асуы мүмкін. Таңдау кезінде құбырдың нақты жұмыс қысымын растау және дәл емес өлшеуді немесе ағын өлшегіштің номиналды диапазонынан асатын қысым ауытқуларынан туындаған жабдықтың зақымдануын болдырмау үшін 5% -10% қысым шегін сақтау қажет. Ағын өлшегіштің номиналды қысымы нақты жұмыс қысымынан үлкен немесе оған тең болуы керек екенін және оны еріксіз бейімдеуге болмайтынын ескеру қажет; әйтпесе ұзақ мерзімді пайдалану ағып кету және деректердің ағып кетуі сияқты мәселелерді тудыруы мүмкін.
Жұмыс температурасын елемеуге болмайды. Тасымалдау процесінде сығылған ауаның температурасы қоршаған ортаға және сығылу процесіне байланысты өзгереді. Қалыпты жұмыс температурасы -20°C және 80°C аралығында. Егер бұл жоғары температуралы сығылған ауа болса (мысалы, компрессордың шығысына жақын жерде), температура 100°C-тан асуы мүмкін, ал төмен температуралы ортада ол -20°C-тан төмен болуы мүмкін. Таңдау кезінде тиісті температура сипаттамаларына сәйкес келу қажет. Кәдімгі ағын өлшегіштер жоғары немесе төмен температураға төзімді емес. Дұрыс емес таңдау ішкі сенсордың істен шығуына және тіпті қабықтың жарылуына әкелуі мүмкін, бұл олардың қызмет ету мерзіміне әсер етеді.
Сығылған ауа ағынының диапазоны өте маңызды және дұрыс емес таңдаудың ең оңай жері. Көптеген пайдаланушылар тек құбырдың ішкі диаметріне ғана қарап, нақты ағын ауытқуларын елемейді, нәтижесінде таңдалған ауа ағыны өлшегішінің диапазоны тым үлкен немесе тым кішкентай болады - диапазон тым үлкен болған кезде өлшеу дәлдігі өте төмен, ал ағын жылдамдығы аз болған кезде деректер бұрмаланады; Егер диапазон тым кішкентай болса, диапазоннан асып кету сенсорды (құйынды түрі) зақымдайды және құбырдың қалыпты газбен қамтамасыз етілуіне әсер етеді. Алдымен silverinstruments.com сайтына сығылған ауаның минималды ағын жылдамдығын, максималды ағын жылдамдығын және жалпы ағын жылдамдығын ұсынған жөн. Таңдау кезінде ағын өлшегіштің жалпы пайдалану ағыны диапазонның 30%-дан 80%-ға дейін екеніне көз жеткізіңіз. Бұл өлшеу дәлдігін қамтамасыз етеді, ағын ауытқуларына төтеп береді және күнделікті пайдалану қажеттіліктерін қанағаттандырады.
Содан кейін, пайдалану талаптарына сүйене отырып, ағын өлшегіштің тиісті түрін таңдаңыз. Әртүрлі ағын өлшегіштердің бейімделу сценарийлері мен шығындар тиімділігі әртүрлі. Қазіргі уақытта сығылған ауа үшін екі кең таралған ағын өлшегіш бар: құйынды ағын өлшегіш және жылулық массалық ағын өлшегіш. Құйынды ағын өлшегіш түрі күшті кедергіге қарсы қабілетке, жоғары температураға және жоғары қысымға төзімділікке ие, өнеркәсіптік шеберханаларда дәстүрлі газды өлшеуге жарамды, қарапайым техникалық қызмет көрсету және орташа құны бар; жылулық массалық ағын өлшегіш температура мен қысымды өтеуді қажет етпейді, көлемі аз және зертханалық және шағын пневматикалық жабдықтар сияқты төмен ағынды және төмен қысымды жағдайларға жарамды.
Сығылған ауа ағынын өлшегішті таңдағанда тағы не маңызды?
Соңында, сығылған ауа ағынын өлшегіштің ыңғайлылығы мен үнемділігін де ескеру қажет. Мысалы, ағынды нақты уақыт режимінде көрсету қажет болса, LCD экрандары бар модельдерді таңдауға болады; сізге MODBUS RTU арқылы қашықтан деректерді беру қажет пе? Басқару жүйесімен оңай интеграциялау үшін 4-20 мА сигнал шығысы бар ауа ағыны таратқышын немесе MODBUS RTU таңдай аласыз.
Техникалық қызмет көрсету тұрғысынан қарапайым құрылымды және оңай бөлшектелетін сығылған ауа ағынын өлшегіштерге басымдық берілуі керек, бұл уақытты үнемдеуге және техникалық қызмет көрсету шығындарын азайтуға мүмкіндік береді.

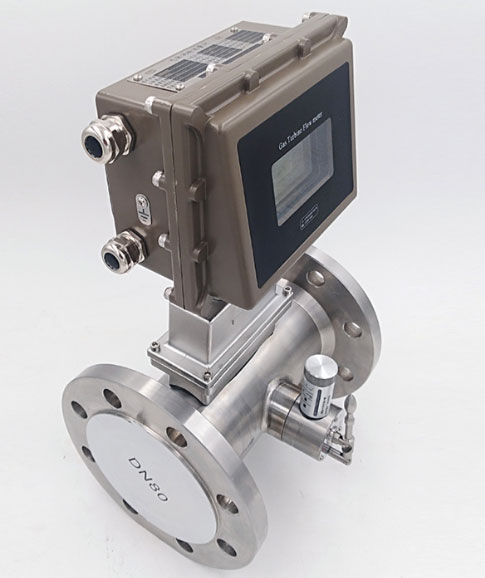

Газ турбиналық ағын өлшегіші сығылған ауаға жарамсыз
Шын мәнінде, газ турбиналық шығын өлшегіші сығылған ауаны өлшей алады, толығымен пайдалануға жарамсыз емес. Бірақ мәселе ұзақ мерзімді пайдаланудың тұрақтылығында. Турбина ағын өлшегішінің өлшеу түтігінің ішінде қозғалатын бөліктері бар, сығылған ауа құбырда жоғары жылдамдықпен ағып жатқанда, ол газ турбиналық шығын өлшегішінің ішіндегі айналмалы мойынтіректердегі майлау майды кетіреді. Май жоғалғаннан кейін мойынтіректер тозып, кептеліп қалады, бұл ағын өлшегіштің өлшеу дәлдігіне әсер етеді және тіпті жабдықтың тез арада істен шығуына әкеледі. Ол өнеркәсіптік сценарийлердің ұзақ мерзімді үздіксіз жұмыс қажеттіліктерін қанағаттандыра алмайды, сондықтан оны пайдалану ұсынылмайды.
Қысқаша айтқанда, таңдауды күрделі етудің қажеті жоқ. Алдымен жұмыс параметрлерін (қысым, температура, ағын жылдамдығы, құбыр өлшемі) растаңыз, қосылу әдісін, орнату орнын және ағын өлшегіш түрін сәйкестендіріңіз және соңында ыңғайлылық пен үнемділікті ескеріңіз. Сіз дәл өлшеуді қамтамасыз етіп қана қоймай, сонымен қатар ұзақ мерзімді пайдалану қажеттіліктеріне бейімделетін тиісті сығылған ауа ағын өлшегішін таңдай аласыз.
