Гликоль ағын өлшегішін қалай таңдауға болады

Гликоль, маңызды химиялық шикізат, еріткіш және антифриз түрі ретінде, мұнай химиясы, автомобильдер және тоқыма өнеркәсібі сияқты кейбір салаларда кеңінен қолданылады. Гликоль ағынының жылдамдығын дәл өлшеу процесті бақылау, шығындарды есепке алу, сақтауды беру және өнім сапасын қамтамасыз ету үшін өте маңызды. Бұл мақалада гликоль ағынының жылдамдығын өлшеудегі Coriolis ағын өлшегішінің , сопақша тісті ағын өлшегішінің , айнымалы аудан ағын өлшегішінің және сұйық турбина ағын өлшегішінің (TUF ағын өлшегіші) гликоль ағынын өлшеуді қолдану сипаттамалары терең талданады, инженерлік және соңғы пайдаланушылар үшін таңдау сілтемелерін ұсынады.

Кеңінен қолданылатын гликоль ағынды өлшеуді қажет етеді

Гликоль ортасының физикалық сипаттамалары

Гликольдің өткізгіштігі салыстырмалы түрде нашар, өткізгіштігі шамамен 1,07 × 10 ⁻⁶ S/см² құрайды, бұл осы ортада электромагниттік ағын өлшегіштерді қолдануды шектейді.

Магниттік ағын өлшегіш гликоль ағынын өлшей ала ма?

Таза гликоль ортасы төмен өткізгіштігіне байланысты электромагниттік ағын өлшегіштерге жарамсыз, бірақ егер ол гликоль+су еріткіші болса, әсіресе судың үлесі өте үлкен болса, электромагниттік ағын өлшегіштер оны өлшей алады. Егер гликоль+су ортасы электромагниттік ағын өлшегіш көмегімен өлшенсе, көптеген артықшылықтары бар, мысалы, қозғалмалы сенсор компоненттерінің болмауы, екі бағытты өлшеу және ағын датчигінің арзандығы.

Магниттік ағын өлшегіш гликоль + су еріткішін өлшей алады

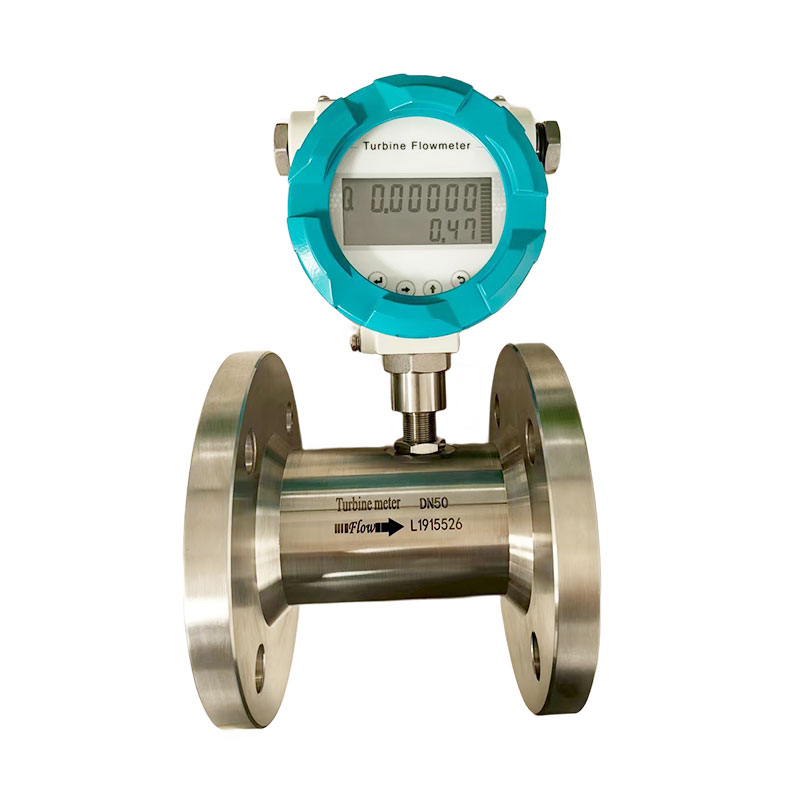

Гликоль ағынын өлшеуге арналған турбина ағын өлшегіші (TUF)

Сұйық турбина шығын өлшегішін қолдану талдауы

Сұйық турбина ағын өлшегіші сұйық гликоль қозғалысы кезіндегі турбина қалақтарының айналу жиілігі ағын жылдамдығына пропорционалды деген қағидаға негізделген. Гликольдің, сұйық турбина ағын өлшегіштері гликоль ағынын өлшеудің үнемді шешімі болып табылады.

Турбина ағын өлшегіші гликоль тұтқырлығын өлшей ала ма?

Этиленгликольдің тұтқырлығы сәл жоғары болса да, ол 16,1 cP дейін жетуі мүмкін, бірақ TUF ағын өлшегіші шамамен 45 cp таза сұйықтықты өңдей алады, сондықтан silverinstruments.com сайтындағы турбина ағын өлшегіші бұл қиын жұмысты орындай алады.

Турбина ағын өлшегішінің техникалық сипаттамасы

Әртүрлі сенсор өлшемдері мен қысымның жоғалуына арналған TUF ағын диапазоны

Сұйық турбина ағын өлшегіштерінің өлшеу дәлдігі әдетте ± 0,5%-дан ± 1,0%-ға дейін болады.

Бұл типтегі ағын өлшегіш жылдам жауап беру жылдамдығы мен үлкен диапазон қатынасының (шамамен 10:1) артықшылықтарына ие және ағын жылдамдығының үлкен өзгерістері бар этиленгликоль тасымалдау жүйелеріне жарамды.

Сандық гликоль ағын өлшегіші: оның импульстік, 4-20 мА шығысы, MODBUS RTU, HART байланысы бар опциясы, гликоль ағынының жылдамдығы мен жалпы ағынды көрсету үшін ағын таратқышы бар.

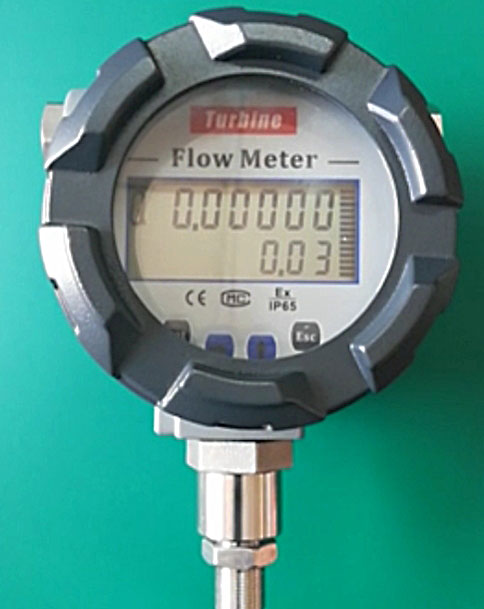

Гликоль ағынының жылдамдығын және жалпы ағынды көрсететін сандық дисплейі бар сандық турбина ағын өлшегіші

Этиленгликольді беру құбырында сұйық турбина ағын өлшегіштерін орнату алдыңғы және артқы түзу құбыр бөліктерінің талаптарына ерекше назар аударуды талап етеді. Әдетте ағын өрісінің тұрақтылығын қамтамасыз ету үшін түзу құбыр бөлігінің ұзындығын алдыңғы 10D-ден артқы 5D-ге дейін қамтамасыз ету қажет. Сонымен қатар, этиленгликольдің майлау өнімділігіне байланысты турбина мойынтіректерінің қызмет ету мерзімі салыстырмалы түрде ұзақ.

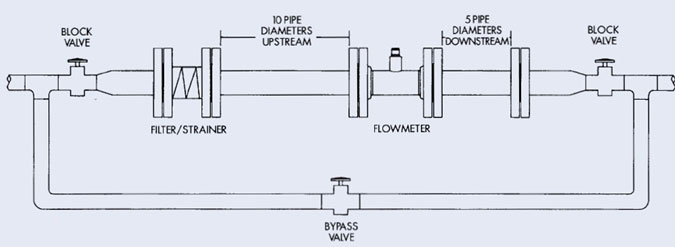

Турбина шығын өлшегішіне дейін және одан кейін жеткілікті түзу құбырлар

Ең жақсы дәлдіктегі гликоль ағын өлшегіші қандай?

Coriolis ағын өлшегіші - ең дәл гликоль ағын өлшегіші.

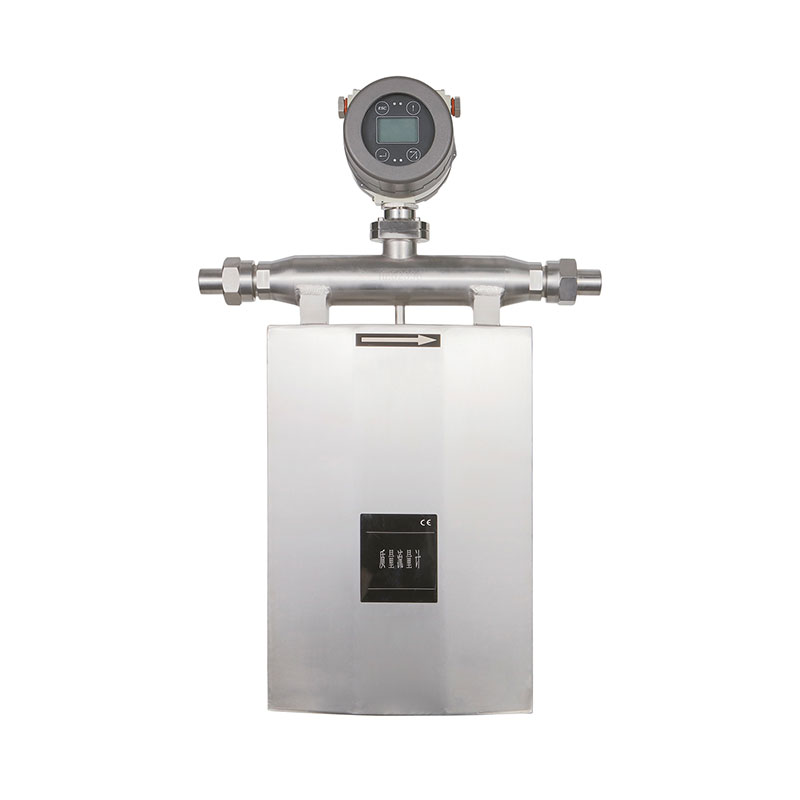

Ең жақсы дәлдіктегі гликоль ағын өлшегіші - Coriolis типі

Кориолис шығын өлшегіші Кориолис күшінің принципіне негізделген және сұйықтық гликоль ағыны кезінде дірілдейтін түтікпен пайда болатын фаза айырмашылығын өлшеу арқылы массалық ағын жылдамдығын анықтайды. Гликоль ағынын өлшеуде Кориолис шығын өлшегіші айтарлықтай артықшылықтарға ие.

Бұл типтегі массалық ағын өлшегіштің өлшеу дәлдігі өте жоғары, әдетте ± 0,1% ~ 0,2% дәлдікке жетеді және сұйықтық тығыздығының, тұтқырлығының, температураның және қысымның өзгеруіне әсер етпейді. Электронды гликоль сияқты орталар үшін Кориолис ағын өлшегіштері тұрақты және сенімді массалық ағынды өлшеу нәтижелерін бере алады. Сонымен қатар, ағын өлшегіш жалпы массалық ағынды, гликоль тығыздығын және температураны бір уақытта өлшей алады, бұл процесті басқару үшін бірнеше параметрлерді өлшеуді қамтамасыз етеді.

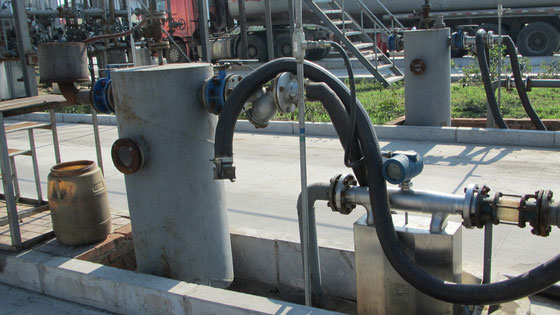

Кориолис әдісімен бірнеше параметрлерді өлшеуге болады

Coriolis шығын өлшегішінің түзу түтік және иілген түтік құрылымдары этиленгликольді қолдануда өзіндік сипаттамаларға ие. Тікелей түтік шығын өлшегішінің қысым шығыны аз, бірақ ол дірілге сезімтал; иілген түтік шығын өлшегішінің өлшеу дәлдігі жоғары, бірақ қысым шығыны салыстырмалы түрде үлкен. Этиленгликольді тасымалдау жүйесінде ортаның жоғары тұтқырлығына байланысты өлшеу дәлдігі мен қысым шығынын теңестіру үшін үлкенірек диаметрлі иілген түтік Coriolis шығын өлшегішін таңдау ұсынылады.

Гликольді өлшеу үшін Кориолис өлшегішін қолданудың кемшіліктері

Бастапқы құны ең жоғары, қазіргі уақытта Coriolis ағын өлшегіші барлық ағын өлшегіштердің ішіндегі ең қымбат ағын өлшегіш болып табылады.

Көлемі мен салмағы салыстырмалы түрде үлкен.

Құбырды орнату кезінде дірілге сезімтал (жақсы тірек қажет). Бірақ ағын өлшегіштің алдында және кейін түзу құбыр қажет емес.

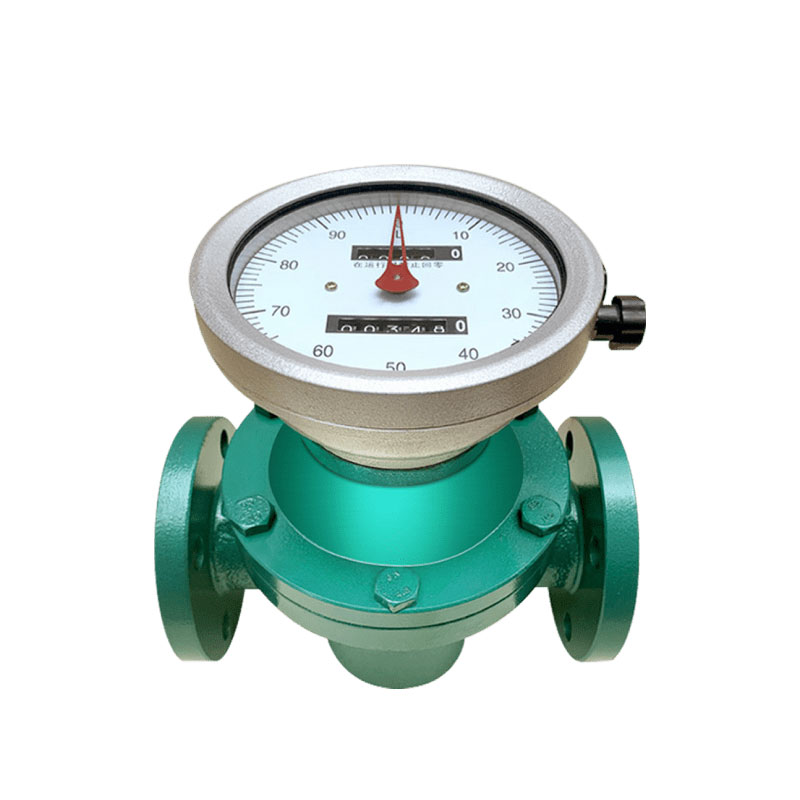

Гликоль ағынын өлшеуге арналған сопақша тісті ағын өлшегіш

Сопақша тісті ағын өлшегіштің техникалық сипаттамалары

Сопақша тісті ағын өлшегіш - бұл процесті басқаруда, партиялық тиеуде және басқа да қолданбаларда кеңінен қолданылатын үнемді таңдау.

Сопақша тісті ағын өлшегіш - сұйықтық гликольдің бекітілген көлемінің өту санын өлшеу арқылы ағын жылдамдығын есептейтін оң ығысу ағын өлшегішінің бір түрі және механикалық ағын өлшегіш түріне жатады. Сопақша тісті ағын өлшегіш және спиральды тісті ағын өлшегіштер этиленгликольді өлшеуде жиі қолданылатын PD ағын өлшегіштерінің түрлері болып табылады.

Сопақша тісті беріліс ағын өлшегіші беріліс уақытын өлшеу арқылы гликольді есептейді

Сопақша тісті ағын өлшегіш қарапайым құрылым мен жоғары өлшеу дәлдігінің сипаттамаларына ие және гликоль ағынын өлшеуде сенімді және дәл жұмыс істейді. Гликольдің тамаша майлау өнімділігінің арқасында ол берілістер арасындағы тозуды тиімді түрде азайтып, ағын өлшегіштердің қызмет ету мерзімін ұзарта алады. Бұл типтегі ағын өлшегіштің өлшеу дәлдігі әдетте ± 0,2%-ға жетуі мүмкін, бұл сұйық гликольдің шағын және орташа ағын жылдамдығын өлшеуге жарамды.

Сопақша тісті ағын өлшегіші өлшеу элементтері ретінде екі өзара бекітілген сопақша тісті берілісті пайдаланады, олар этиленгликольді өлшеуде жақсы қайталанымдылыққа ие. Этиленгликольдің тұтқырлық сипаттамаларына байланысты сопақша тісті ағын өлшегіші жақсы тығыздау әсеріне қол жеткізе алады және ағып кету қателерін азайтады.

Дегенмен, көлемдік ағын өлшегіштер сұйықтықтың жоғары тазалығын қажет ететінін және этиленгликольдегі қоспалар өлшеу дәлдігіне әсер етуі мүмкін екенін, ал қоспалар тіпті PD ағын өлшегішінің тұрып қалуына және бұзылуына әкелуі мүмкін екенін ескеру қажет.

Сопақша тісті ағын өлшегіштің басты артықшылығы - оның өлшеуіне сұйықтық қасиеттерінің өзгеруі әсер етпейді және этиленгликоль сияқты тұтқырлығы үлкен өзгерістері бар орталарға жақсы бейімделеді. Сонымен қатар, бұл типтегі ағын өлшегіш өте төмен ағын жылдамдықтарын, мысалы, 10 мл/мин ағын диапазонын минутына бірнеше миллилитр ең аз өлшенген ағын жылдамдығымен өлшей алады, бұл төмен ағын жағдайларының қажеттіліктерін қанағаттандырады.

Гликольге арналған сопақша тісті ағын өлшегішті орнатқан кезде түзу құбыр бөліктеріне қойылатын төмен талаптар

Сопақша тісті ағын өлшегіш сыртқы қуат көзінсіз (механикалық есептегіш) жұмыс істей алады.

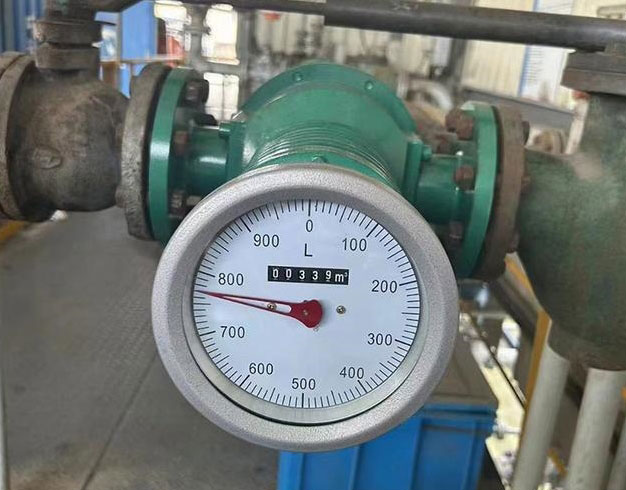

Гликоль ағынын өлшеуге арналған механикалық ағын өлшегіш

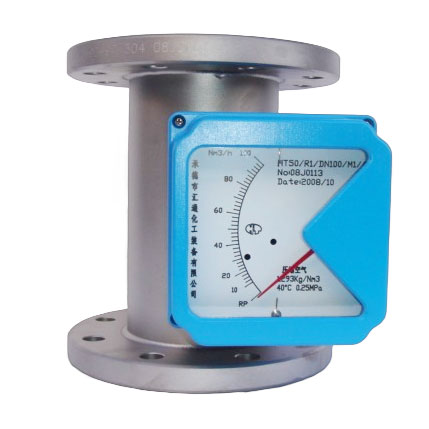

Гликольді өлшеуге арналған металл түтік ағын өлшегіші

Принцип:

Тігінен орнатылған, конус тәрізді металл түтікте еркін қозғалатын қалтқы бар. Этиленгликоль түтік арқылы жоғары қарай ағады, қалтқы мен түтік қабырғасы арасындағы сақина тәрізді саңылау тепе-теңдік орнатқанша қалтқыны көтереді. Ағын жылдамдығы қалтқы биіктігімен (тікелей көрсеткіш) көрсетіледі немесе электр сигналдарына түрлендіріледі.

Металл түтік ротаметрін қолданудың артықшылықтары

• Жергілікті визуалды индикация үшін қуат қажет емес
• Тұтқырлық өзгерістерін өңдейді (мысалы, гликольдің 16,5–57 cP диапазоны)
• Төмен қысымның төмендеуі және минималды орнату шектеулері
• Берік конструкция (толығымен металл, гликольдің қасиеттеріне төзімді)
• Маңызды емес қолданбалар үшін үнемді

Кемшіліктері:

• Орташа дәлдік (±1–5% FS), сақтау үшін ауыстыруға жарамсыз
• Шектеулі бас тарту (әдетте 10:1)
• Ластанған гликольмен жабысып қалқып жүретін қозғалатын бөлшектер (қалқымалы)
• Шығыс опциялары (мысалы, 4–20 мА) негізгі визуалды модельдермен салыстырғанда қосымша шығынды қамтамасыз етеді

Ең жақсысы:

HVAC жүйесіндегі, өнеркәсіптік салқындату циклдарындағы немесе аса дәлдік қажет емес химиялық мөлшерлеудегі этиленгликольдің маңызды емес мониторингі. Сауда немесе жоғары дәлдіктегі бақылау үшін пайдаланбаңыз.

Үш типті ағын өлшегіштердің өнімділігін салыстыру

Өлшеу дәлдігі тұрғысынан алғанда, Coriolis шығын өлшегіші ең жоғары дәлдікке ие, одан кейін сопақша тісті ағын өлшегіш келеді, ал сұйық турбина шығын өлшегіші салыстырмалы түрде төмен. Гликольді өлшеу кезінде Coriolis шығын өлшегіші ± 0,1% өлшеу дәлдігін қамтамасыз ете алады, бұл ортаның физикалық қасиеттерінің өзгеруіне әсер етпейді; Сопақша тісті ағын өлшегішінің дәлдігі шамамен ± 0,5% құрайды, тұрақты жұмыс жағдайларына жарамды; Сұйық турбина шығын өлшегішінің дәлдігі ± 0,5%-дан ± 1,0%-ға дейін, сондықтан тұтқырлықты түзетуді қарастыру қажет.

Дәлдікті ескере отырып, Кориолис ең жақсысы

Қысымның жоғалуы тұрғысынан сопақша тісті ағын өлшегіштер қысымның ең жоғары жоғалуына ие, одан кейін Кориолис ағын өлшегіштері келеді, ал сұйық турбина ағын өлшегіштері салыстырмалы түрде аз. Гликоль тасымалдау жүйесінде қысымның жоғалуы маңызды фактор болып табылады.

Техникалық қызмет көрсету шығындары тұрғысынан сұйық турбиналық ағын өлшегіштердің техникалық қызмет көрсету шығындары ең төмен, одан кейін сопақша тісті ағын өлшегіштердің механикалық тозуына байланысты техникалық қызмет көрсету шығындары салыстырмалы түрде жоғары. Кориолис ағын өлшегішінің сенсорының ішінде қозғалатын бөлшектер жоқ, оған техникалық қызмет көрсету шығындары аз қажет.

Турбина есептегішінің құны төмен, бірақ ішінде қозғалмалы бөлшектер бар.

Таңдау бойынша ұсыныстар және өтінім беру перспективалары

Әртүрлі қолдану жағдайлары үшін әртүрлі типтегі ағын өлшегіштерді пайдалану ұсынылады. Гликоль саудасын тапсыру жағдайларында (сақтау орнына беру) жоғары дәлдіктегі өлшеу талаптары үшін Кориолис ағын өлшегіштерін пайдалану ұсынылады.

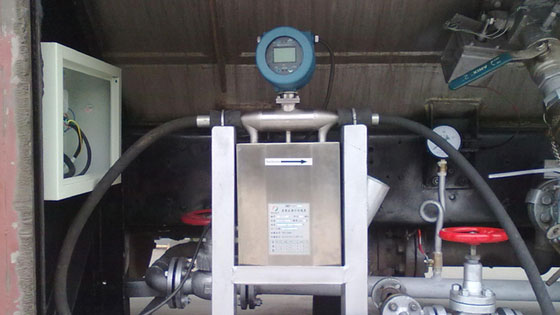

Қорғау ағынын өлшегішті қарастырған кезде, Coriolis ең жақсы нұсқа болып табылады

Процесті басқаруға жоғары талаптар қойылатын өндірістік процестер үшін сопақша тісті ағын өлшегіштер тамаша таңдау болып табылады.

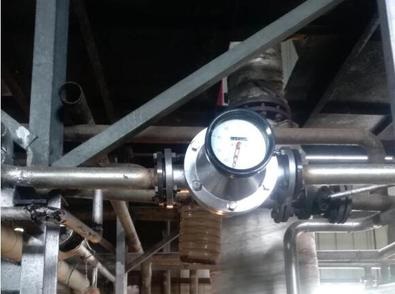

Сопақша тісті ағын өлшегіш гликоль процесін басқару және партиялық басқару үшін жақсы

Жалпы бақылау және басқару қолданбалары үшін сұйық турбина ағын өлшегіштері жақсы үнемділікке ие.

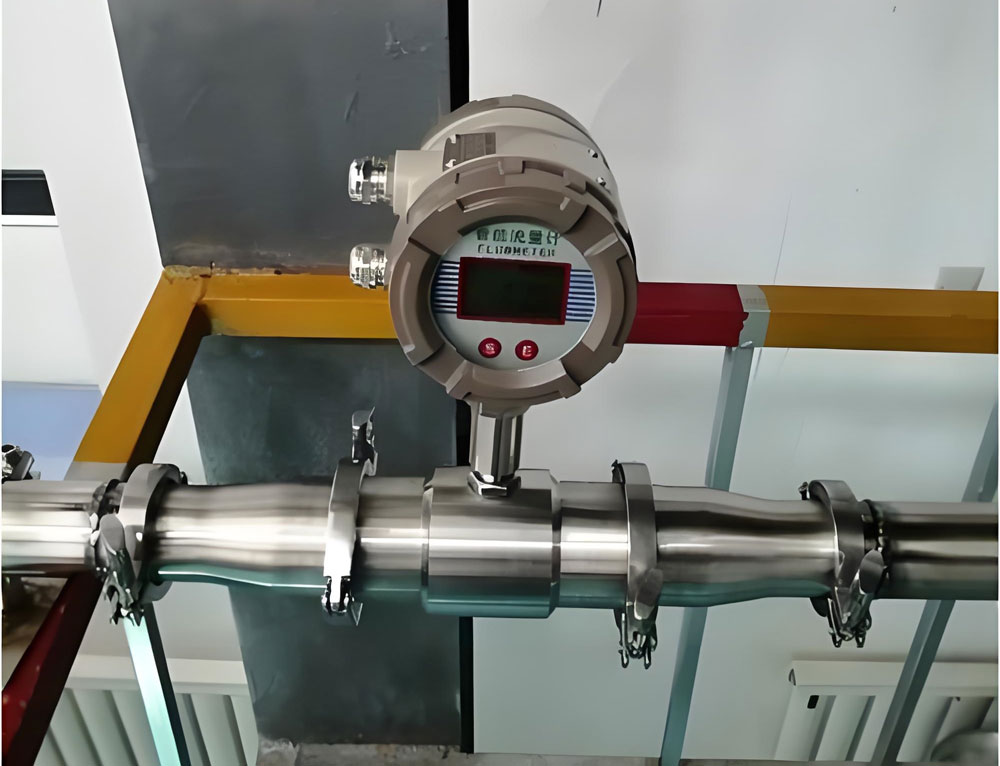

Гликольді жалпы бақылау және басқару үшін турбина ағын өлшегіші жеткілікті

Индустрия 4.0 және интеллектуалды өндірістің дамуымен гликоль ағынын өлшеу технологиясы да үнемі дамып келеді. Жаңа материалдарды қолдану ағын өлшегіштердің коррозияға төзімділігін арттырды, ал цифрлық технологияның енгізілуі интеллектуалды өлшеу деңгейін арттырды.

Болашақта көп параметрлі өлшеу, қашықтан диагностикалау және болжамды техникалық қызмет көрсету этиленгликоль ағынын өлшеу технологиясының даму бағытына айналады.

Өлшеу дәлдігін, үнемділігін және сенімділігін ескере отырып, инженерлік-техникалық персонал нақты қолдану талаптарына негізделген тиісті ағын өлшегіш түрін таңдап, өлшеу жүйесінің ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін орнату және пайдалану кезінде этиленгликольдің орта сипаттамаларын толығымен ескеруі керек.
