Сығылған ауа ағынының жылдамдығын өлшеу үшін көбінесе құйынды ағын өлшегіш және жылулық газ ағын өлшегіші қолданылады. Олардың қондырғыларында кейбір айырмашылықтар бар. Төменде орнату әдістерімен таныстырамын.
Сығылған ауаға арналған Vortex ағын өлшегіші
Сығылған ауа ортасы үшін қосымша назар аудару қажет: ағын өлшегішті кептіргіштен кейін және ауа сақтау ыдысының алдына орнатуға басымдық беріңіз және ағын өлшегішіне кіретін ауаның құрғақ және сұйықтық тамшыларынан таза болуын қамтамасыз ету үшін газ-сұйықтық бөлгішін жоғары қарай орнатыңыз; Сонымен қатар, өлшеу тұрақтылығына әсер ететін ауа ағынының пульсациясы мен құбыр дірілінің қабаттасуын болдырмау үшін құбырды тіреу және соққыны сіңіру жұмыстарын жақсы орындаңыз.
Күшті діріл мен магнит өрісі бар аймақтарға құйынды ағын өлшегіштерді орнатудан аулақ болыңыз.
Күшті электрлік және жоғары жиілікті жабдықтардан аулақ болыңыз, бұл құрылғылармен қуатты бөліспеңіз және электромагниттік кедергілерді азайтыңыз.
Температураның үлкен ауытқулары бар жерлерден аулақ болыңыз және ағын өлшегіштерді жоғары коррозиялық немесе өте ылғалды ортада орнатпаңыз.
Егер ағын өлшегіш далада орнатылса, күн мен жаңбырдың дәлдікке әсер етуіне жол бермеу үшін қорғаныс қақпағын қосу керек.
Күнделікті тексеру, жөндеу және сымдарды орнату үшін жеткілікті орын бар ағын өлшегіштің айналасындағы орынды таңдаңыз.
Ағын өлшегіштерді сығылған ауа құбырларына көлденең немесе тігінен орнатуға болады; Тігінен орнатқан кезде, зондқа әсер ететін конденсацияланған судың жиналуын болдырмау үшін ауа ағынының бағыты төменнен жоғары қарай болуы керек.
Ағын өлшегіштің жоғары және төмен қарай бағытталған түзу құбыр бөліктерінің ұзындығы 1-кестенің талаптарына қатаң сәйкес келуі керек.
1-кесте: Құйынды шығын өлшегіштің жоғары және төмен ағыстағы түзу құбыр бөліктерінің ұзындығы
90 градустық шынтақ: жоғары ≥ 20D, төменгі ағын ≥ 5D
Концентрлік кеңею: жоғары ағыс ≥ 30D, төменгі ағыс ≥ 5D
Концентрлік жиырылу толық ашық клапан: жоғары ≥ 50D, төменгі ≥ 5D
Бір жазықтықта орналасқан екі 90 градустық шынтақ: жоғары ағыс ≥ 25D, төмен ағыс ≥ 5D
Ауа ағынының бұзылуы өлшеуге әсер етпеуі үшін реттеу клапанын ағын өлшегіштің тікелей жоғары жағына қоймаңыз.
Жоғары ағыстағы түзу құбыр бөлігінің ұзындығы 1-кестенің талаптарына сәйкес келмеген кезде, ағын өрісін тұрақтандыру үшін жоғары ағысқа сұйықтық түзеткіш орнатылуы керек.
Құбырдың диаметрін азайту қажет болған кезде, түзу құбыр бөлігінің және көлбеу құбырдың ұзындығы да 1-кестенің талаптарына сәйкес келуі керек.
Қысым мен температураны түзеткеннен кейін, температура мен қысымның дәл өтелуін қамтамасыз ету үшін қысым мен температураны өлшеу порттарын диаграммада көрсетілген позицияларға сәйкес орнатыңыз.
Орнату үшін механикалық дірілді немесе соққыны барынша азайтатын орынды таңдаңыз; Егер құбырдың дірілі айтарлықтай болса, құбыр тіректері мен бекіту құрылғыларын орнату қажет.
Жоғары температуралы құбырға ағын өлшегішті орнатқан кезде, жылу сәулеленуінің электрондық компоненттерге әсер етуіне жол бермеу үшін оқшаулағыш қабат қосу қажет.
Электростатикалық кедергілерді болдырмау үшін шығын өлшегіш сенімді түрде жерге тұйықталған болуы керек, жерге тұйықтау кедергісі 10 Ом-нан аз болуы керек.
Сығылған ауаны өлшеуге арналған жылу массасының ағын өлшегіші

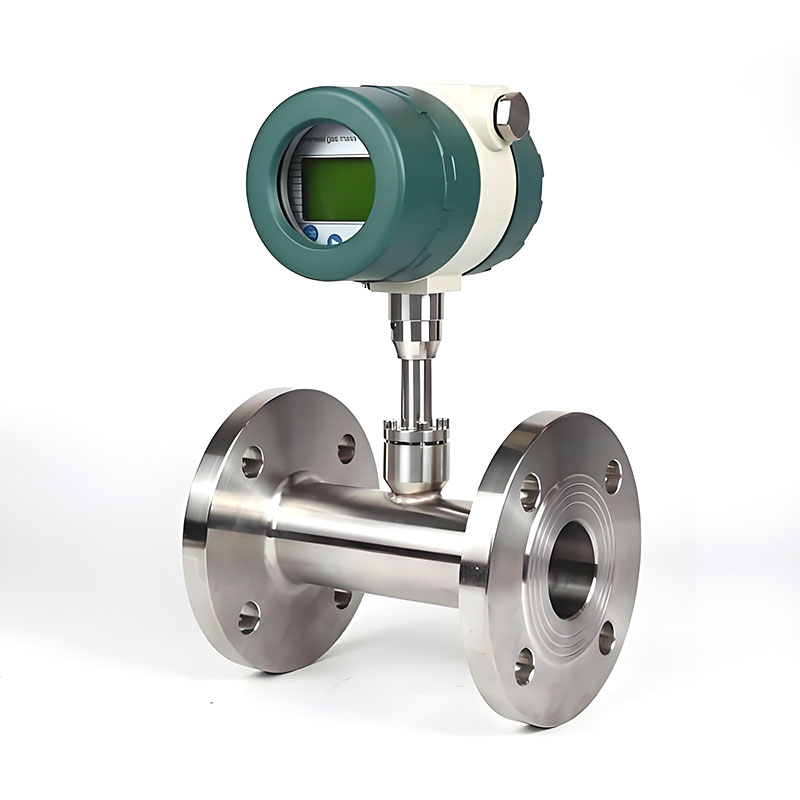

Құбырдың номиналды диаметрі ≤ DN50 болған кезде, құбырды орнату артықшылық болып табылады, қысу фитингін, бұрандалы немесе фланецті қосу әдістерін таңдау мүмкіндігі бар; қысылған ауа құбырының номиналды диаметрі DN50-ден (2 дюйм) үлкен болған кезде, кірістіру типті жылу массалық ағын өлшегішті орнату артықшылық болып табылады және бұрандалы немесе фланецті қосу әдістерін таңдауға болады.
Егер құбыр желісі орнатылған болса және орнату үшін фланец сақталмаған болса, кірістіру арқылы орнатуды пайдалануға болады. Тапсырыс берген кезде өндірушіге жұмыс орнында жұмыс істеу шарттары нақты түсіндірілуі керек.

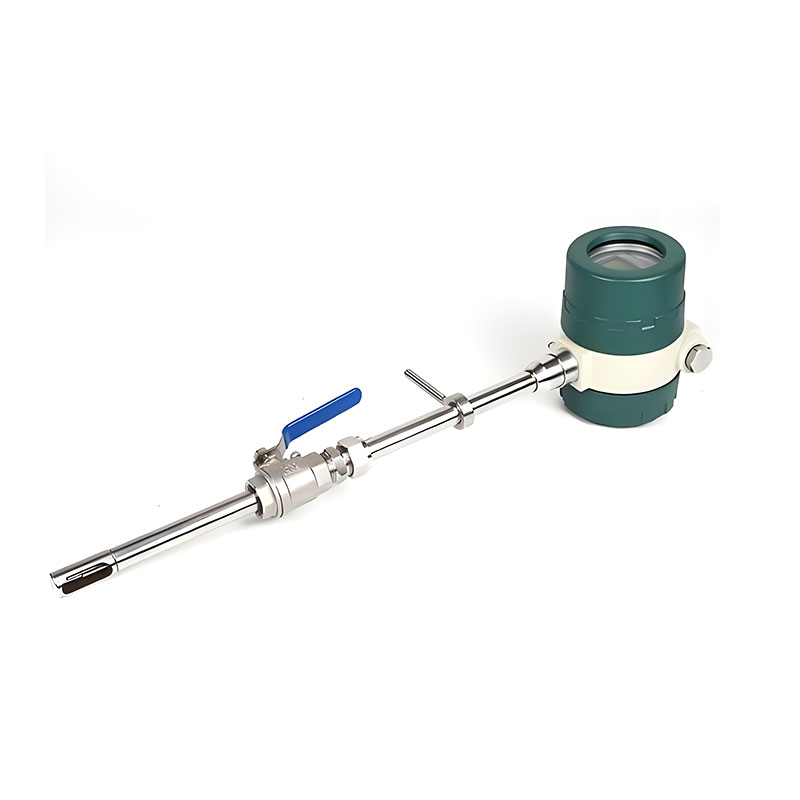

Кірістіруді орнату қадамдары:
Құбырда диаметрі Ø 20 болатын тесік ашыңыз (зонд диаметрі Ø 19);
Берілген дәнекерлеу негізін дәнекерлеңізsilverinstruments.comқұбырдың ашылу орнына;
Ауа шығынын өлшейтін зондты құбырға салыңыз, сонда енгізу тереңдігін құбырдың ішкі диаметрінің 1/2 бөлігінде учаскенің жағдайларына сәйкес таңдауға болады;
Шар клапандары бар сығылған ауаға арналған жылу массасының ағын өлшегіші үшін бекітуді аяқтау үшін шар клапандарын дәнекерленген негізге бұраңыз.
Жылулық газ шығынын өлшегіштер өлшеу дәлдігін және құралдың қызмет ету мерзімін қамтамасыз ету үшін сығылған ауа ортасының күйіне нақты талаптар қояды:
Құрғақтық талаптары:Сығылған ауаны сұйық судың, май тұманының немесе конденсаттың ағын өлшегішіне түсуіне жол бермеу үшін мұқият кептіріп, сүзгіден өткізу керек. Сұйық орта жылу сенсорларының бетіне жабысып, олардың жылу өткізгіштік сипаттамаларын өзгертіп, өлшеу бұрмалануына және тіпті сенсорларға тұрақты зақым келтіруі мүмкін.
Тазалық талаптары:Сығылған ауа қатты бөлшектерді, шаңды және басқа да қоспаларды кетіруі керек, бұл олардың зонд пен сенсорға түсуіне жол бермейді, жылу алмасу тиімділігіне әсер етеді және құбырдың жергілікті бітелуіне жол бермейді.
Жұмыс жағдайларының тұрақтылығы:Қысылған ауа күйінің жиі өзгеруіне байланысты өлшеудің қайталану мүмкіндігінің төмендеуін болдырмау үшін қысым мен температураның ауытқуы аз құбыр бөліктерінде өлшеу нүктелерін мүмкіндігінше таңдау керек.
Сығылған ауаны өлшеудің дәлдігі мен қайталануын қамтамасыз ету үшін, жоғарғы ағынды кедергі түріне сәйкес келесі түзу құбыр ұзындықтарына (құбырдың ішкі диаметрінің D еселіктерімен) сәйкес келу қажет:
Жоғары ағынды кедергі түрі: Жоғары ағынды түзу құбыр бөлігі А, төмен ағыстағы түзу құбыр бөлігі B
Жоғары ағыстағы бұзылыс түрі | Ағынға қарай түзу жүгіру (A) | Ағыс бойынша түзу жүгіру (B) |
Бір 90° шынтақ немесе Т-тәрізді түйіспе | 15D | 5D |
Бір жазықтықта орналасқан екі 90° шынтақ | 21D | 5D |
Әр түрлі жазықтықтардағы екі 90° шынтақ | 40D | 10D |
Құбыр диаметрін азайту | 15D | 5D |
Құбыр диаметрінің кеңеюі | 30D | 10D |
Клапанның төменгі ағысы | 40D | 5D |
Орнату кезінде сұйықтық жылдамдығының тұрақты таралуын қамтамасыз ету үшін клапандар, иілістер және реттегіш клапандар сияқты кедергі көздерінен алыс орналасқан орынды таңдауға басымдық берілуі керек.

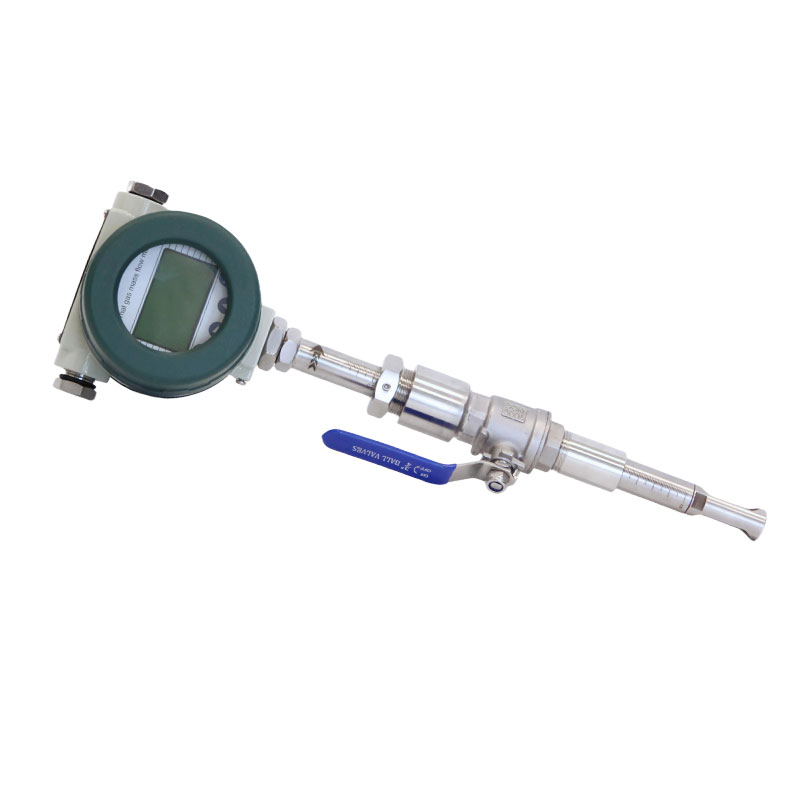

Кіріктірілген дисплейлі термиялық массалық ағын өлшегіш: Ауа ағыны таратқышының сым терминалдары ағын өлшегіш зауытынан silverinstruments.com сайтынан экспортталды, ал құрал корпусы ішкі тізбектен оқшауланған. Оны тәуелсіз жерге қосуға болады және қосқыштың қуат көзін қолдайды.
RK-100 сериялы интегралдық дисплейлі термиялық массалық ағын өлшегішінің сымдары

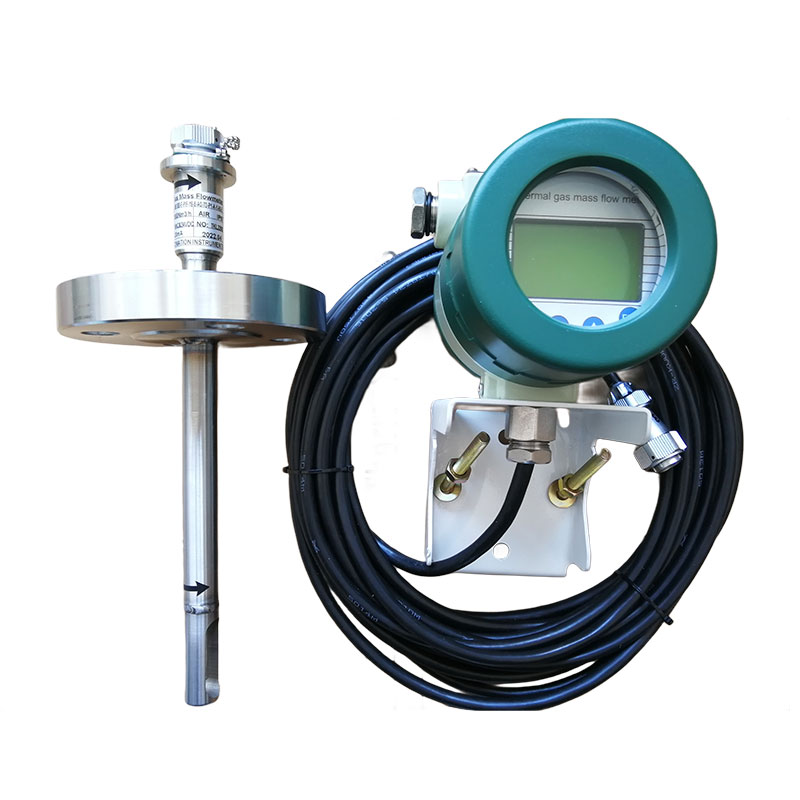

Қашықтан көрсетілетін жылулық массалық ағын өлшегішінің құрылымы: Сенсор мен сандық дисплей өлшегіші үш сымды жүйе арқылы қосылған және белгіленген түске сәйкес сымдармен жалғанған:
SRK-100 сериялы қашықтан басқару дисплейі Термиялық массалық ағын өлшегішінің сымдары
Қызыл → Қызыл: Қуат көзінің оң полюсі
Қара → Қара: Қуат көзінің теріс полюсі және 4-20 мА шығысының теріс полюсі
Ақ → Ақ: 4-20 мА шығыс оң полюсі
