LC сериясының овал тісті ағын өлшегіші — бұл оң орын ауыстыру ағын өлшегіші (PD flow meter); сонымен қатар, бұл тізбекті көлемдік ағын өлшегіші. Ол екі овал пішінді тістің көмегімен ағын көлемін өлшейді, ағын өлшегіш камера арқылы өткенде тістер айналады, магниттік сенсор айналым санын есептейді, әрбір айналым сұйықтықтың белгілі бір көлеміне сәйкес келеді. Овал тісті ағын сенсоры қарапайым құрылымға ие, бірақ қатал ортада жұмыс істеуге арналған. Бұл типтегі овал ағын өлшегіштер негізінен жанармай ағынын өлшеу үшін қолданылады: бензин, теңіз ауыр мұнайы, дизель, тісті май, меласса, соустар, меласса, сироптар, шайырлар, кремдер және т.б. Тісті беріліспен жұмыс істейтін ағын өлшегіш өнеркәсіпте, теңізде және металлургия саласында кең қолданылады. Овал тісті ағын сенсоры жанармай мен май ағынын өлшеу үшін үнемді және сенімді шешім болып табылады.
Мақаламен танысу: [Овал тісті ағын өлшегіш шолуы ]
Овал тісті ағын өлшегіштің жұмыс принципі
Овал тісті ағын өлшегіш сұйықтық дөңгелекті итеру механикалық принципіне негізделген. Бұл принцип алғаш рет су дөңгелектерін ұн тарту үшін қолданған кезде көрсетілген.
Негізгі құрылым — бір-бірімен кіріктірілген тістерге ие екі овал тіс, оның бірі мықты қорапқа орнатылған магнитке ие. Өлшенетін сұйықтық камераға кіріп, тістерді айналдырады да, камерадан шығады. Дәл жобаланған тістер мойынтірек бойынша айналады және магнит химиялық зақымға төзімді.
Сұйықтық тіс арасындағы кеңістікті және корпустың сыртқы қабырғасын толтырады. Капиллярлық әрекет сұйықтық герметизациясын қамтамасыз етеді, сондықтан кеңістіктегі сұйықтық көлемі дәл және тұрақты болады. Әр камера тұрақты цикл бойынша толтырылады және босатылады — оң орын ауыстыру принципі.
Тістердің әрбір айналымы бірдей көлемдегі сұйықтықты өлшейді. Камераның сыртындағы сенсор магниттің қозғалыс импульсын анықтап, айналым санын есептейді. Айналым саны овал тісті ағын өлшегіш арқылы өтетін сұйықтық көлемін көрсетеді. Толығырақ білу үшін овал тісті ағын өлшегіштің принципі ? осында басыңыз
Овал тісті ағын өлшегіштің ерекшеліктері
✔ Жоғары тұтқырлықтағы сұйықтықтар үшін идеалды таңдау: жоғары тұтқырлық ағын өлшегіші
✔ Жоғары дәлдік: 0.5% немесе таңдау бойынша 0.2%
✔ мл/мин сұйықтық ағыны өлшегіші мүмкіндігі бар, төмен ағындық сұйықтықтар үшін
✔ Тізбекті механикалық ағын өлшегіш немесе импульс/4-20мА шығысымен жасалуы мүмкін
✔ Түрлі материалдар: шойын, болат, тот баспайтын болат 304 немесе 316L
✔ Орнатуда түзу құбыр қажет емес
✔ Сенсор өлшемі DN 2-ден DN200-ге дейін (8 дюймді овал тісті ағын өлшегіш)
✔ Төмен бағалы май ағын өлшегіші: ауыр май, жанармай майы, майлау майы, жеңіл май, дизель, пальма майы, тағамдық май және т.б.
✔ Механикалық май ағын өлшегіші
✔ Әрбір ағын өлшегіш дәлдік стандарттарына сәйкес тексеріледі. Қосымша ақпарат: [ Овал тісті ағын өлшегіш зауыттық калибрлеу есебі]
Ағын өлшегіштің өлшемі: DN2 ~DN200, әр түрлі өлшемдер әр түрлі бағаға ие.
Овал ағын өлшегіш материалы: шойын, болат, тот баспайтын болат 304 немесе 316, әр түрлі материал әр түрлі баға.
Овал тісті ағын өлшегіштің функциялары да бағаға әсер етеді.
a. Механикалық тіркеуші немесе электрондық сандық овал тісті ағын өлшегіш
b. Сандық овал тісті өлшегіш 4~20мА, HART, импульс немесе RS485 шығысымен
c. Жоғары тұтқырлықтағы немесе жоғары температурадағы овал тісті ағын өлшегіш
d. Жоғары қысымды овал тісті ағын өлшегіш немесе жоқ
Дегенмен, Silver Automation Instruments сенімді овал тісті ағын өлшегіш өндірушілерінен арзан және төмен бағалы овал өлшегіштерді жылдам жеткізіліммен ұсынады.
Овал тісті ағын өлшегіш қолданылуы
Жанармай және майлау өнеркәсібінде овал тісті ағын өлшегіштер әртүрлі өнеркәсіптік сұйықтықтардың көлемін дәл өлшеу үшін ең жақсы таңдау болып табылады. Бұл оң орын ауыстыру өлшегіштер ұзақ уақытқа арналған және жанармай ағынын, соның ішінде бензин мен әртүрлі май түрлерін, механикалық тіркеуші немесе сандық дисплей арқылы бақылауда үздік. Олар ауыр май және дизель сияқты қиын медиалармен тамаша жұмыс істейді, себебі мықты құрылымы жоғары температура мен қысымда сенімді жұмыс істеуді қамтамасыз етеді. Сонымен қатар, олар химиялық өңдеу және өндіріс орындарында жоғары тұтқырлықтағы сұйықтықтарды, мысалы майлар, меласса және шайырларды өлшеуде маңызды.
Овал тісті ағын өлшегіштер операцияларды оңтайландыру және сапаны бақылауды қамтамасыз ету үшін дәл және қайталанатын нәтижелер береді.
LC овал тісті ағын өлшегіштің негізгі түрлері мен материалдары, әртүрлі қолданылуы
LC-A: Шойын овал тісті ағын өлшегіш, жоғары тұтқырлықтағы сұйықтықтар немесе шойынға зиян келтірмейтін басқа орталар үшін кеңінен қолданылады; шойын овал тісті ағын өлшегіш нафтан, керосин, дизель, ауыр май, майлау майы, парафин, асфальт, жанармай майы, гидравликалық майдың ағынын өлшеуге арналған.
LC-E: Болат овал тісті ағын өлшегіш, төмен коррозиялық сұйықтықтар мен жоғары қысымда қолданылады. Болат материалдан жасалған овал тісті ағын өлшегіш шикі мұнай, анилин, керосин, дизель, майлау майы, гидравликалық май, асфальт ағынын өлшеуге қолайлы.
LC-B, C: Тот баспайтын болат овал тісті өлшегіш, қышқыл, сілтілі, тұзды немесе органикалық химиялық заттар сияқты күшті коррозиялық сұйықтықтарға арналған. Тот баспайтын болат овал тісті ағын өлшегіш су, аммиак, каустикалық сода, сірке қышқылы, акрил қышқылы, этанол, күкірт қышқылы, фосфор қышқылы, аммоний нитраты, жеміс шырыны, көкөніс майы, жержаңғақ майы, зәйтүн майы, тағамдық май, сүт, сыра, бутадиен, толуол, ксилол, LPG ағынын өлшеуге жарамды.
Овал тісті ағын өлшегіштің артықшылықтары
Овал тісті ағын өлшегіш орнатылғаннан кейін бірнеше жыл бойы дәл жұмыс істейді, техникалық қызмет көрсетуді қажет етпейді. Оның қозғалмалы бөлшектері аз және сұйықтықтың механикалық ағымымен жұмыс істейді.
Овал тісті ағын өлшегіш қатал орта жағдайларына төтеп беруге арналған және таңдалған сұйықтық үшін жоғары дәлдікті қамтамасыз етеді. Қарапайым механикалық құрылымы температура өзгерістерін, ағынның пульсациясын және тұтқырлық өзгерістерін жеңілдетеді. Овал тісті ағын өлшегіш жиі теңіз және кемежай өнеркәсібінде теңіз жанармайы, ауыр май, қозғалтқыш майының ағынын өлшеу үшін қолданылады.
Мықты және ұзақ қызмет ететін овал тісті ағын өлшегіш сұйықтық ағымын өлшеудің үнемді әдісі болып табылады, қосымша шығынсыз.
Овал тісті ағын өлшегішті орнату қарапайым және оны тар орындарға орналастыруға болады, себебі түзу құбыр қажет емес. Сұйықтық өлшеу қалыпты жұмыс режимінде жүргізіледі, яғни ол кез келген өнеркәсіптік процеске интеграциялана алады.
Овал ағын өлшегіштер қарапайым құрылымға ие, бірақ өлшемдері мен материалдары бойынша өте икемді, сұйықтықтарды дәл және тұрақты өлшейді, жылдар бойы қызмет көрсетуді қажет етпейді.
Қалпына келетін және қалпына келмейтін механикалық ағын өлшегіш
Әртүрлі дисплей түрлерін қалай таңдау: механикалық циферблатты ағын өлшегіш пе, әлде қалпына келетін жалпы ағын өлшегіш немесе импульс/аналог шығысы бар PD ағын өлшегіш пе?

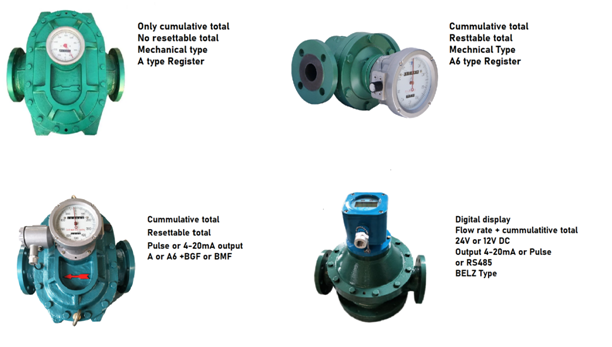

Төмендегі сурет қалпына келетін және қалпына келмейтін ағын өлшегіш арасындағы айырмашылықты көрсетеді.
Овал тісті ағын өлшегішті қалай орнату және пайдалану
Овал тісті ағын өлшегіштің жоғары дәлдігі дұрыс орнату арқылы ғана қамтамасыз етіледі. Бұл оң орын ауыстыру өлшегішінің басты артықшылықтарының бірі — оны вертикальды да, горизонтальды да құбырларға орнатуға болады, түзу құбыр талап етілмейді, сондықтан тар жерлерде өте қолайлы. Орнатудан бұрын құбыр таза болуын қадағалаңыз. Өлшегіштің алдында торлы сүзгі (әдетте 100 меш немесе ұсақ) орнатылуы керек, бұл дәл тістерді қатты бөлшектерден қорғайды, олар жиі зақымдалудың себебі болып табылады.
Овал тісті ағын өлшегіш тістердің дәл кірігуіне сүйенетіндіктен, суспензиядағы қатты бөлшектері бар, абразивті немесе қоспалары көп сұйықтықтарға жарамсыз. Мұндай ластағыштар тістердің тозуына немесе тұрып қалуына әкеліп, өлшемнің дәл болмауына және өлшегіштің зақымдануына себеп болады. Сұйықтықтың сүзілген және қоспасыз болуын қамтамасыз етіңіз.
Қосымша ақпарат алу үшін: [Овал тісті ағын өлшегіштің жұмыс принципі ]
Ауа шығару және сүзгілеу құрылғылары овал тісті ағын өлшегіш үшін маңызды, олар сұйықтыққа кірмес бұрын ауа мен қатты бөлшектерді кетіреді. Бұл тістердің зақымдануын және өлшеу қатесін болдырмайды. Өнім ақпарат: [ Ауа шығару және сүзгілеу құрылғылары ]
Орнатқаннан кейін электр сымдарын қосу схемасына сәйкес жалғаңыз. Егер модельде импульс шығысы болса, сигнал сымын PLC немесе дисплейге қосыңыз. Өлшегіш пайдалану оңай; қуат қосылған бойда ағын өлшенеді. Жиынтық көлемі мен ағымдағы ағын дисплейде көрсетіледі.
Қосымша мақала: [Овал тісті ағын өлшегішті қалай орнату және пайдалану?]
Дұрыс овал тісті ағын өлшегішті таңдау
Дұрыс ағын өлшегішті таңдау дәл, тиімді және қауіпсіз операцияларды сақтау үшін маңызды. Овал тісті ағын өлшегіштер көптеген салаларда жоғары дәлдік пен сенімділікті қамтамасыз етеді, әсіресе май, жанармай және химиялық сұйықтықтарды өлшеу кезінде. Олар айналмалы тістер арасындағы сұйықтық көлемін тікелей өлшейді, сондықтан сұйықтық қасиеттерінің өзгерісі олардың дәлдігіне аз әсер етеді.
Алайда, көптеген нұсқалар болғандықтан, дұрыс таңдау қиын болып көрінуі мүмкін. Осыған көмектесу үшін қарапайым төрт қадамдық нұсқаулық әзірленді: сұйықтық сипаттарын (тұтқырлық, химиялық үйлесімділік) талдау, жүйе ағынын анықтау, дисплейді таңдау және қажет сертификаттарды белгілеу.
