Жұмсақ су дегеніміз не және оның ағынын неге өлшеу керек?
Жұмсақ су әдетте өткізгіштігі 50 мкС/см-ден төмен кальций мен магний сияқты қаттылық иондарын жою үшін ион алмасу немесе кері осмос арқылы өңделген суды білдіреді. Оның өнеркәсіптік маңызы мыналарды қамтиды:
1. Қақтаудан қорғау: жабдықтың қызмет ету мерзімін ұзартады (қазандар, жылу алмастырғыштар)
2. Процестің тұрақтылығы: Фарма және тамақ өнеркәсібінде рецептураның дәлдігін қамтамасыз етеді
3. Қоршаған ортаға сәйкестік: Ағынды суларды ағызу үшін ион концентрациясы стандарттарына сәйкес келеді
Жұмсақ су ағынын дәл өлшеуді қажет ететін негізгі салалар:

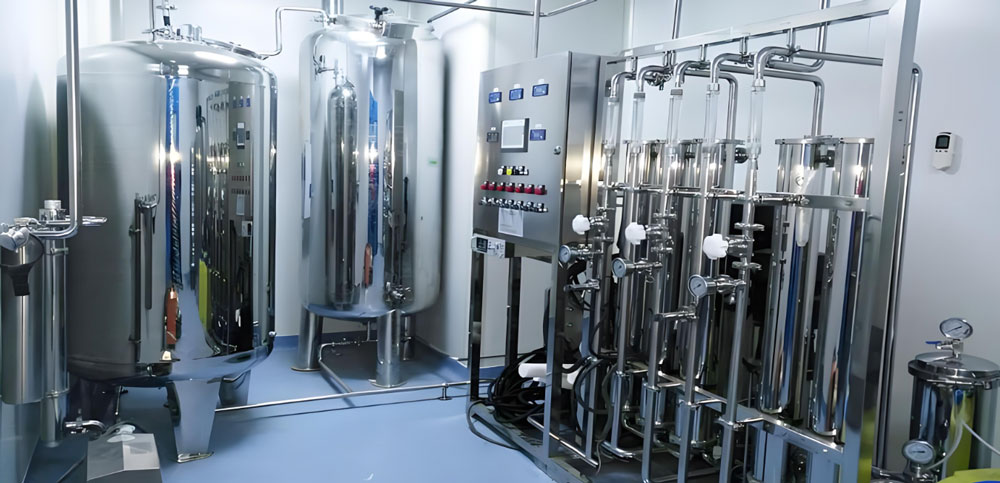

Фармацевтикалық (тазартылған су жүйелері)

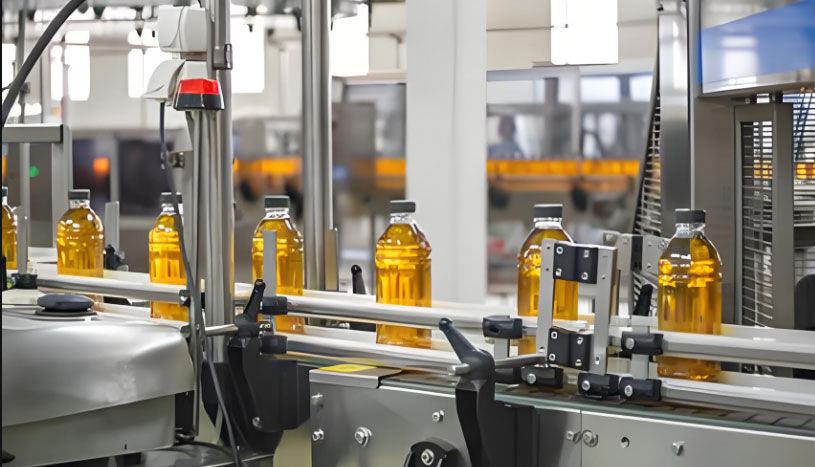

Тағам және сусын (ингредиенттерді араластыру)

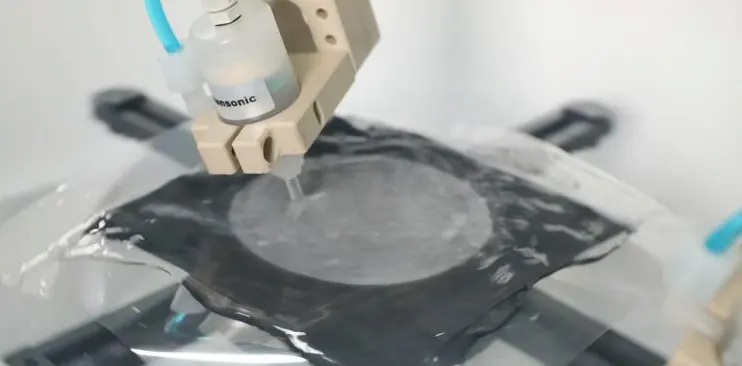

Микроэлектроника (вафельді тазалау)

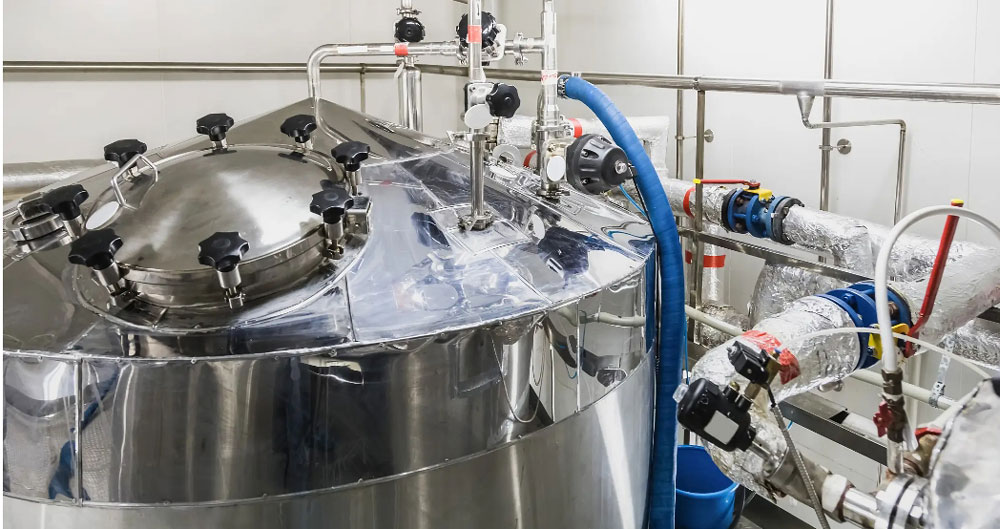

Химиялық өңдеу (реакторды салқындату)

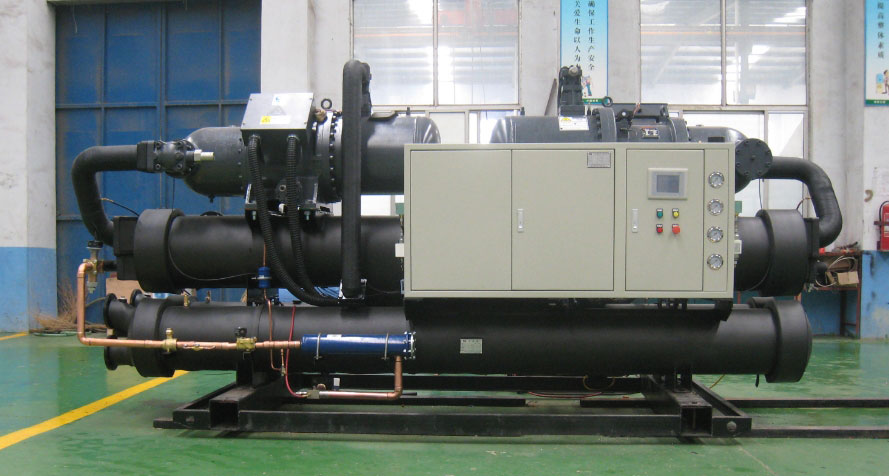

HVAC циркуляциялық жүйелер
Төрт жұмсақ су шығынын өлшеуіш технологиясының салыстырмалы талдауы

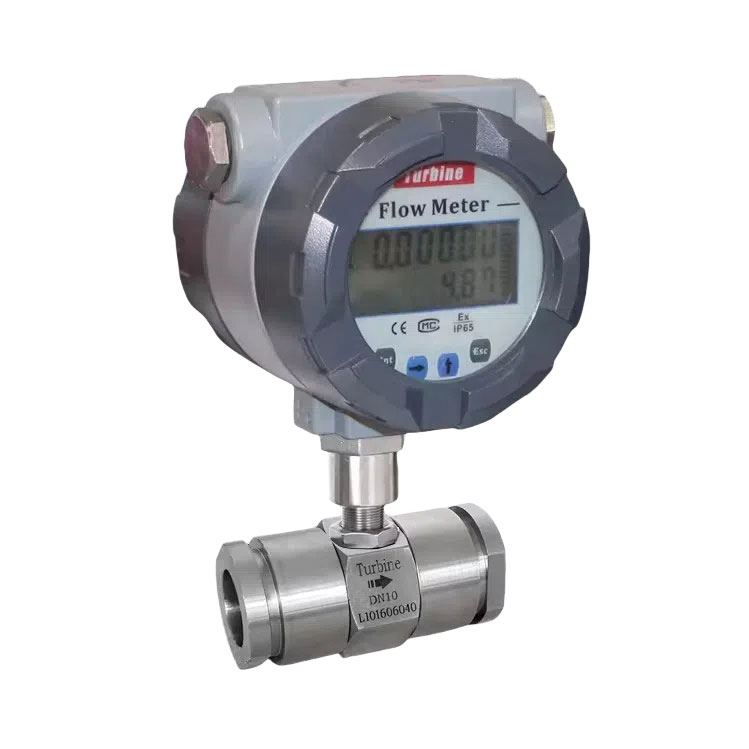

№ 1. Жұмсақ суға арналған турбиналық шығын өлшегіш

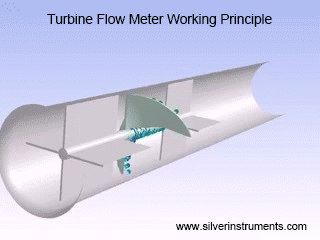

Жұмыс принципі: жұмсақ судың кинетикалық энергиясы турбинаны айналдырады, айналу жылдамдығын анықтайтын магниттік/оптикалық сенсорлар арқылы есептелген шығын жылдамдығы.
Жұмсақ су ағынын өлшеудің артықшылықтары:
✅0,5% дәлдік
✅Түбырдың толық көлемін қамту (DN4-DN200) әр түрлі құбырлар мен ағын диапазонын жабу үшін қалыпты сұраныс 1/2” RO шығын өлшегіші, 1” су шығын өлшегіші, 2 дюймдік НЕМЕСЕ су, 3 дюймдік су шығын өлшегіші және т.б.
✅0,3-10 м/с ағыс жылдамдығын өлшейді
✅Жұмсақ суды өлшеуге арналған баспайтын болаттан жасалған материал
✅
Төмен бағадағы су шығынын өлшегіш ✅Сандық дисплейі бар, 4-20мА, импульстік шығыс, MODBUS RTU опциясы бар сандық жұмсақ су шығынын өлшегіш.
Шектеулер:
- Бөлшектерге сезімтал (100 мкм сүзгі қажет), сұйық турбиналық шығын өлшегіш бөлшектерсіз таза сұйықтықты ғана өлшей алады.
-Механикалық тозу ұзақ мерзімді тұрақтылыққа әсер етеді, себебі оның турбина ағынының сенсорының ішінде қозғалатын бөліктері бар.

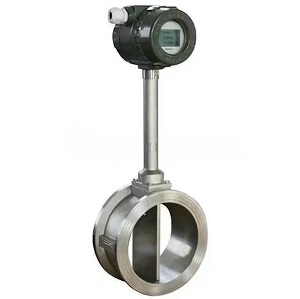

№ 2. Құйынды шығын өлшегіш

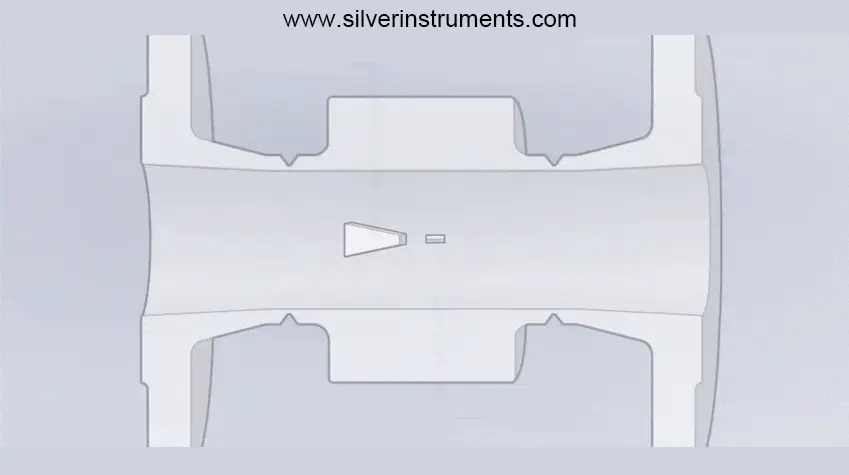

Жұмыс принципі: анықталған құйынның төгілу жиілігі арқылы ағынды есептей отырып, Kármán құйынды көше эффектісін пайдаланады.
Жұмсақ суды өлшеуге арналған құйынды шығын өлшегіш Өнімділік:
✅Қозғалмалы бөлшектер жоқ (төмен техникалық қызмет көрсету)
✅Жоғары қысымды су шығынын есептегіш жасай алады, мысалы 6,3МПа қысымға төтеп береді
✅Құйын ағынының сенсоры үшін кең температура диапазоны (-40°C~350°C)
✅Барлық
тот баспайтын болаттан жасалған ағын сенсоры 304,316 немесе 316L баспайтын болаттан жасалған.
✅24В тұрақты ток немесе батареямен жұмыс істейтін шығын өлшегіш ретінде жасауға болады.
✅Фланецті, үш қысқышты санитарлық шығын өлшегішін, бұрандалы қосылымды және т.б. сияқты әртүрлі технологиялық қосылымдарды жасай алады.

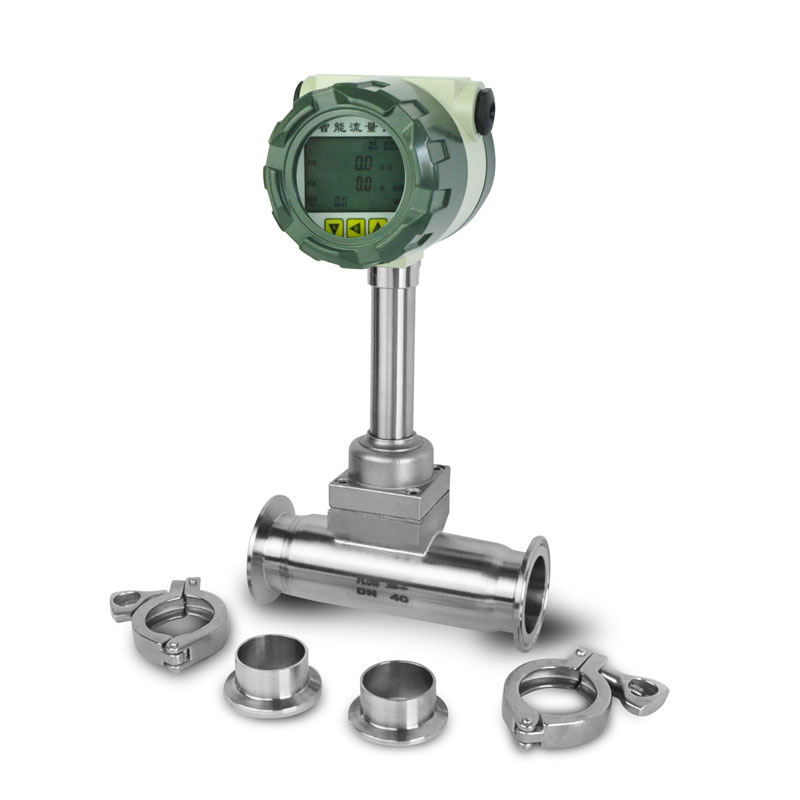

Үш қысқыш қосылым жұмсақ су шығынын өлшегіш
Шектеулер:
- 0,5 м/с төмен дәлдік төмендетілді және суды өлшеудің қалыпты дәлдігі 1,0% құрайды.
-10D жоғары және 5D төменгі ағынды түзу құбырларды қажет етеді
№ 3. Ротаметр

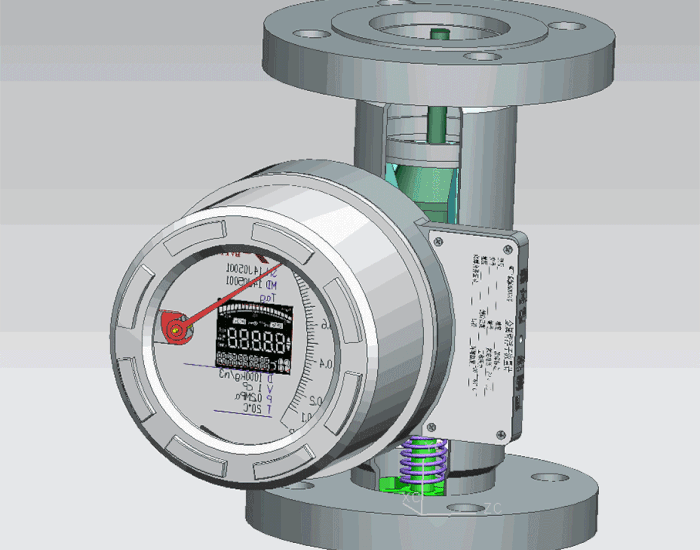

Механизм: конустық түтіктегі қалтқы орны визуалды оқуға мүмкіндік беретін ағын жылдамдығына сәйкес келеді.
Жұмсақ су ротаметрінің шығын өлшегішінің артықшылықтары:
✅Су ағынының жылдамдығын визуалды бақылау.
✅RO суы үшін үнемді шығын өлшегіш (40%-60% үнемдеу)
✅Ротаметрлердің ұзақ тарихы және тұрақты жұмыс өнімділігі бар
✅Сыртқы қуатсыз жергілікті бақылау мүмкіндігі

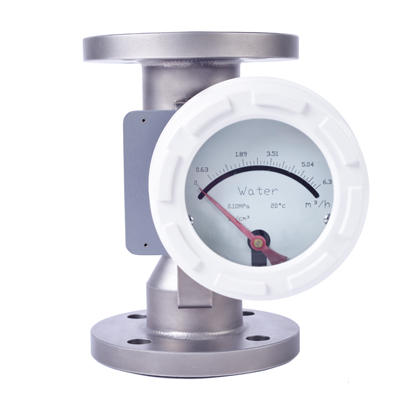

Қуат көзі жоқ жергілікті бақылау ротаметрі Кемшіліктері:
-2%-5% дәлдік (қамқоршылықты беру үшін жарамсыз)
-Тік орнату қалыпты, ал көлденең орнату көп ақшаны талап етеді
-Төмен ағынды жұмсақ су ағынын өлшеу үшін қолайлы

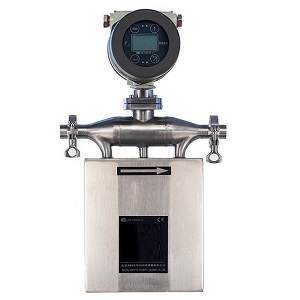

№ 4. Coriolis массалық шығын өлшегіш

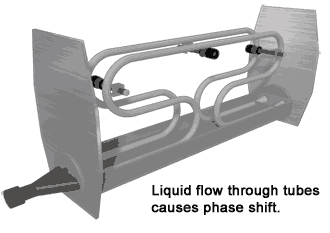

Негізгі технология: массалық ағынды анықтау үшін діріл түтіктеріндегі Кориолис күштерінің фазалық ығысуын өлшейді.
Жұмсақ су массасының шығынын өлшеу үшін Coriolis шығын өлшегішін пайдаланудың артықшылықтары
✅±0,1% өте жоғары дәлдік, бұл жоғары дәлдіктегі шығын өлшегіш
✅Көп параметрлі шығыс, бағдарламалық қамтамасыз етудің массалық шығынын және жалпы ағынды өлшеуден басқа, ол RO су тығыздығын/температурасын да өлшей алады.
✅Өткізгіштік өзгерістеріне иммунитет
✅Әр түрлі ағын диапазонының опциялары, мысалы, 40 г/сағ , 1 т/сағ, 10 т/сағ, Silver Automation Instruments барлығында әртүрлі ағын диапазоны мен құбыр өлшемдері үшін шешімдер бар.
Әртүрлі өлшемдегі масса шығын өлшегішіне сәйкес келетін массалық су ағынының диапазоны:
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Ескертулер:
Coriolis - турбиналық шығын өлшегіштердің (TUF), құйынды шығын өлшегіштердің және ротаметрлердің құнымен салыстырғанда жоғары шығын өлшегіш. Су массасы ағынының сенсоры дірілге сезімтал .
Су ағынын өлшеуді талқылағанда, электромагниттік шығын өлшегіштер (магметрлер) инстинктивті шешім ретінде еске түседі. Бұл
толық ұңғылы шығын өлшегіш құрылғылар нөлдік ағын кедергісі және үнемді бағамен интрузивті емес жұмысты ұсынады. Дегенмен, оларды қолдану тән техникалық шектеулерге байланысты жұмсақ суды өлшеу үшін түбегейлі проблемалы болып табылады.
Электромагниттік шығын өлшегіштері (магметрлер) өткізгіш сұйықтықтарды (>5 мкС/см) қажет ететін Фарадей заңы бойынша жұмыс істейді. Жұмсақ судың төмен өткізгіштігі (<50 мкС/см) мыналарды тудырады:
1. Сигналдың әлсіреуі: төмендетілген электр қозғаушы күш SNR-ді нашарлатады
2. Нөлдік нүктенің ауытқуы: төмен өткізгіштік ортадағы электродтардың поляризациясы
3. Өлшеу қателері: ±5%+ ауытқулар турбиналық есептегіштер' ±0,5%
Жұмсақ су шығынын есептегішке арналған нарықтық үрдістер.
Жаһандық жұмсақ су шығынын өлшегіштер нарығы 2023 жылы 1,2 миллиард долларға жетті, Coriolis шығын өлшегіш көп параметрлі құрылғылар 8,7% CAGR (Flow Research) деңгейінде өсті. Modbus/Profibus PA протоколдары бар IIoT қосылған смарт ағын таратқыштары қазір басым, мойынтіректердің тозуына (турбиналық шығын өлшегіш) немесе діріл аномалияларына (құйынды ағын таратқыш) болжамды қызмет көрсетуді ұсынады.
