SRK-100 жылу массасын қалай өлшеуге болады?

Жылу массасы өлшегіші ауа, сығылған ауа, биггас, газ және басқалары сияқты газдарды өлшеу үшін қолданылады, бұл мақалада негізінен жылу массасы өлшегіш туралы қондырғы туралы айтылады.

Газ ағынының датчигіне дейінгі және одан кейінгі құбырдың ұзындығы

Жылу массасын өлшейтін құралдың қондыру орны тисс құбырларынан немесе иіндерінен, кедергілерден және клапандардан және басқалардан алыс болғаны жөн, өйткені біз құбыр желісіндегі газдың немесе ауаның тұрақты екендігіне көз жеткізуіміз керек, бұл жағдайда біз пайдаланушыларға тура ұзындықты ұсыну керек. Жоғарғы ағынның ұзындығы> D D және төменгі> бес D

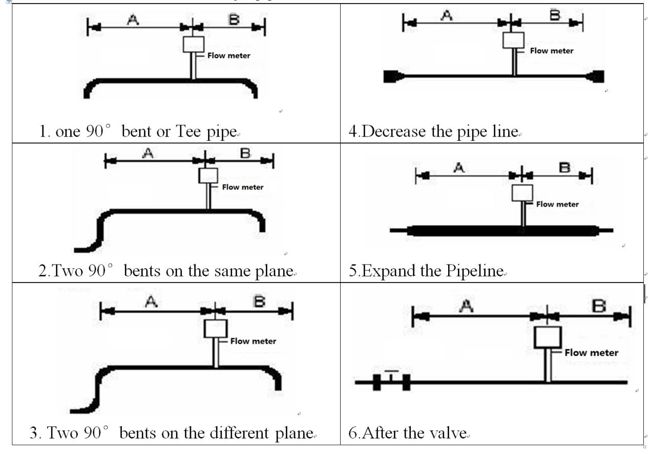

Төменде біз тікелей құбыр желілері үшін кейбір жағдайларды келтіреміз:

Жаппай шығын өлшеуішті орнату суреттері

No.	A-Upstream straight Length needed	B-DownStream Straight length needed
1	15D	5D
2	20D	5D
3	40D	10D
4	15D	5D
5	30D	10D
6	40D	5D

Егер өрістің шектелуіне байланысты құбырлардың түзу ұзындығын қанағаттандыру мүмкін болмаса, соңғы пайдаланушылар мәселені шешу үшін газ түзеткіштерін қарастыра алады.

Тікелей ұзындықтағы құбырлар жеткіліксіз болғанда және құбыр желілерінде иілген немесе ысырмалар болған кезде, монтаждау бойынша жылу масса шығынын өлшейтін құрал шығаруды сұраңыз.

Кіріс түрі жылу массасын өлшеу қондырғысы

1. Термиялық шығын өлшегіш зондты енгізу тереңдігі қажет

Ауа құбырлары арқылы өтіп жатыр; құбырдың әр түрлі нүктелерінде ауа жылдамдығы әртүрлі. Құбыр қабырғасының жанындағы газ шығыны құбырдың центріне қарағанда баяу. Газдың жылдамдығын анықтайтын жылу массасы шығын өлшегіші; ағын құбырдың секциялық ауданына тең, ағынның жылдамдығын көбейтеді.

Q = SV

S1 = πR2

S2 = ab

S = құбырдың ауданы

R = дөңгелек құбырдың радиусы

a, b = шаршы құбырдың бүйірлік ұзындығы

V = газ ағынының жылдамдығы

Q = массалық ағын

Жылу массасы жылу өлшегіші құбырдың бір нүктелік газ жылдамдығын өлшейді; бұл нүкте жоғарыдағы формуланы қолданған кезде орташа жылдамдық нүктесі болуы керек. Орнатқан кезде сенсорды орташа жылдамдық нүктесіне енгізу керек.

2. SRK-100 жылу массасы есептегіші жобалау стандартына сәйкес келесідей орнатылуы керек:

Тікелей құбырлар жеткілікті болғанда немесе құбыр диаметрі Ø250 болғанда, сенсор құбырдың ¼ жағында болуы керек.

Түзу құбыр қысқа болғанда немесе құбырдың диаметрі Ø250 болғанда, сенсор құбырдың in деңгейінде болуы керек.

3. Енгізу түрі және шығару

1) Құбыр бойынша Ø20 саңылауын ашыңыз, емізік негізін дәнекерлеңіз, емізік өндіріспен қамтамасыз етіледі.

2) Газдың ағып кетпеуі үшін шар клапаны өндіріспен қамтамасыз етіледі.

Кабельді орнату

1. Көп жағдайда электр қуатын беру үшін бұралған жұп кабельді пайдалануға болады.

2. Қабырғалық кабельді де пайдалануға болады, мысалы 3 × 33 / 0,2 немесе RVVP. Негізгі сым Ø0,5-тен жоғары болуы керек.

3. Кабельді шығын өлшегішке су ағып кетпеуі үшін аспаптарға жалғаған кезде кабель аспаптардан төмен болуы керек.

4. Ex-шығын өлшегіш үшін Ex-икемді құбырлар қолданылуы керек; кабельдің OD кабельдік сымдардың идентификаторына сәйкес келуі керек. Тығыздағыш тығыздағышты зауыт қамтамасыз етуі керек.

Электр байланысы

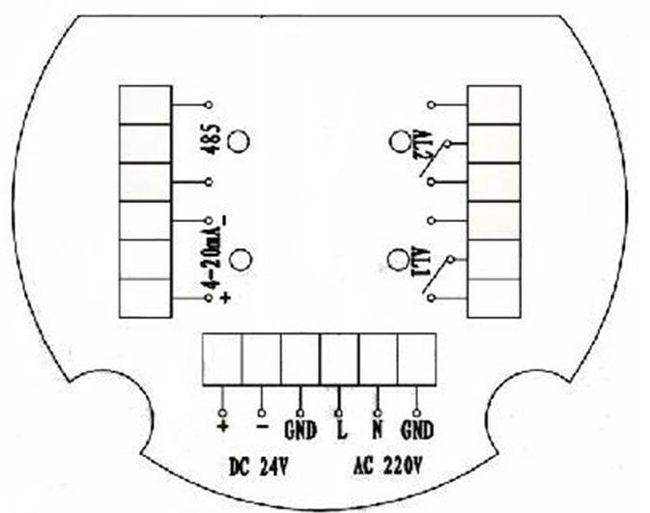

Ықшам типті ауа ағыны өлшегіштің сымдары

1) Корпус ішкі схемаға қосыла алмайды, бірақ сымдар.

2) қуат көзі коммутациялық қуат көзі болуы мүмкін.

Compact Thermal Mass Flow meter Wiring

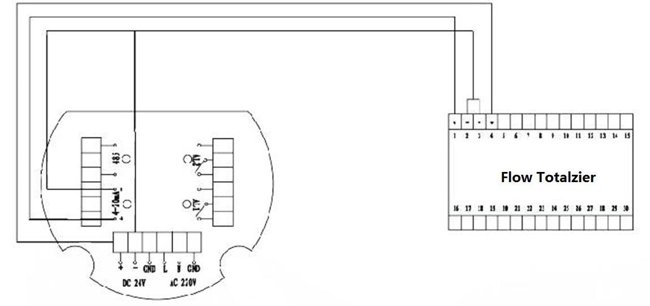

Қашықтағы түрдегі сымдар

Remote Type Thermal Mass Flow meter Wiring

Red-Red	Power supply+
Black-Black	Power supply- & meter 4-20mA outputnegative(-)
White-White	meter 4-20mA output positive(+)

Қашықтағы жылу массасы шығын өлшегіші - 3 сымды жүйе, оның екеуі қуат көзіне, бірі сигнал шығаруға арналған.
