Газ турбиналық шығын өлшегіш газ турбинасы ағынының датчигі мен газ ағынының тотализаторын бір денеге біріктіреді. Күміс автоматика аспаптарының негізгі техникалық көрсеткіштері халықаралық деңгейге жетті. Газ турбиналық шығын өлшегіш мұнай, химия, электр энергетикасы, металлургия өнеркәсібінде, қазандықта, газды өлшеуде, газ қысымын реттейтін станцияда және сақтауда беру үшін газ есептегіште қолданылады.

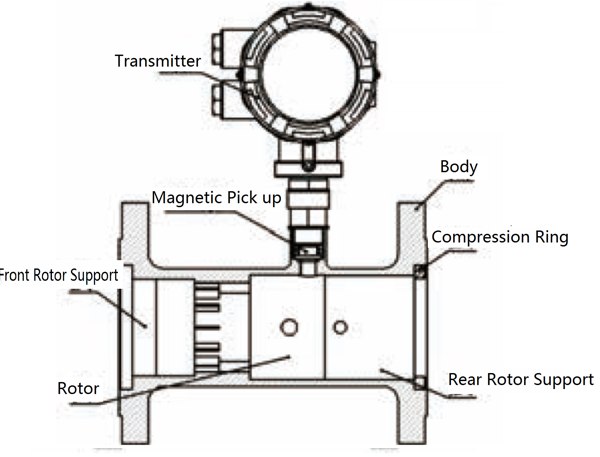

Ауа ағыны шығын өлшегішке енгенде, алдымен арнайы құрылымдалған түзеткіштен өтіп, үдетіледі. Сұйықтықтың әсерінен турбина қалақшасы сұйықтық ағынының бағытына бұрыш жасайды. Осы уақытта турбина айналу моментін тудырады, ал турбина кедергі моменті мен үйкеліс моментін еңсергеннен кейін айнала бастайды. Моменттер тепе-теңдік локіне жеткенде айналу жылдамдығы тұрақты, ал турбинаның айналу бұрыштық жылдамдығы ағынның жылдамдығымен сызықты болады. Айналдыратын таратушы дискідегі магнит эксцентриктің ауытқуын мезгіл-мезгіл өзгертеді, осылайша датчиктің екі жағындағы сұйықтықпен бірге ағын көлемінің ағыны пайда болады. Күшейтілген, сүзгіленген, формаланған, содан кейін түрлендіргішке өңдеуге жіберілетін импульстік сигнал сұйықтықтың көлемін және көлемін тікелей көрсететін тотализаторға жіберіледі.

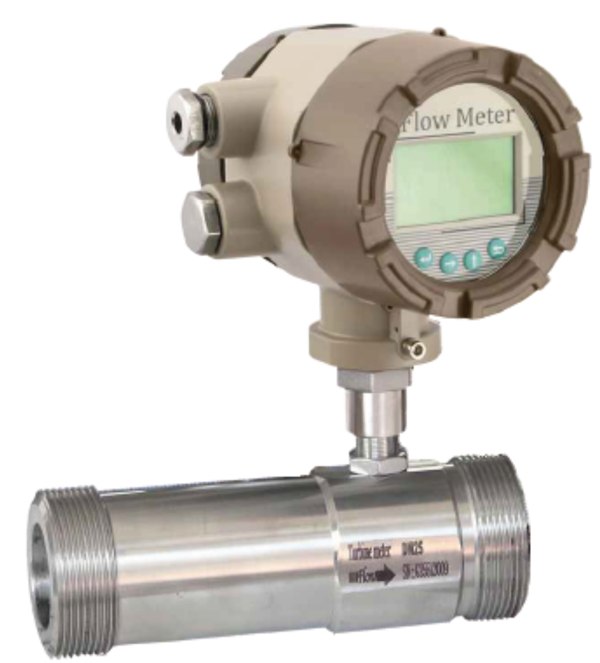

Жіпке қосылу Газ турбиналық шығын өлшегіш

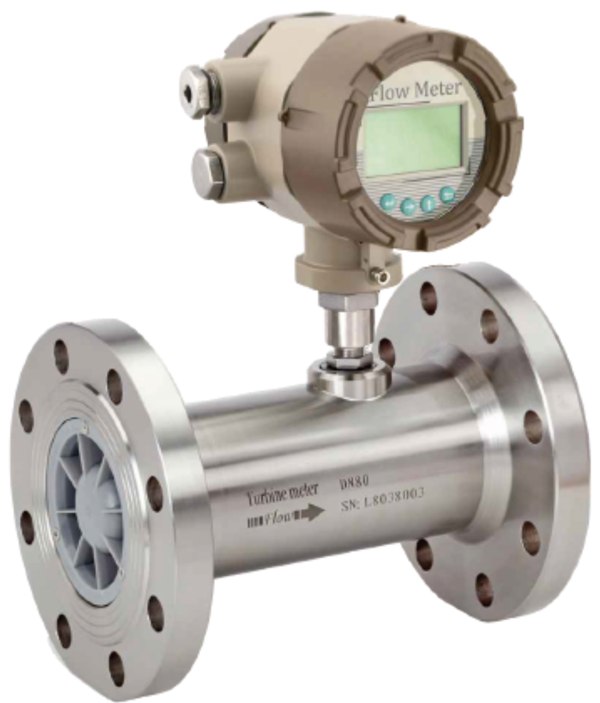

Фланецті қосу Газ турбиналық шығын өлшегіш
|
Size (mm) |
Normal Flow Range (m3/h) |
Max Pressure Loss (Kpa) |
|
|
20 |
S |
2-20 |
1.5 |
|
25 |
S |
4-40 |
1.5 |
|
40 |
S |
6-65 |
1.5 |
|
50 |
S1 |
7-70 |
1.2 |
|
S2 |
10-100 |
1.4 |
|
|
80 |
S1 |
13-250 |
1.0 |
|
S2 |
20-400 |
2.0 |
|
|
100 |
S1 |
20-400 |
1.0 |
|
S2 |
32-650 |
1.5 |
|
|
150 |
S1 |
50-1000 |
1.0 |
|
S2 |
80-1600 |
2.0 |
|
|
200 |
S1 |
80-1600 |
0.8 |
|
S2 |
130-2500 |
1.5 |
|
|
250 |
S1 |
130-2500 |
0.8 |
|
S2 |
200-4000 |
2.0 |
|
|
300 |
S |
200-4000 |
1.0 |
|
350 |
S |
400-8000 |
1.5 |
|
400 |
S |
650-13000 |
2.0 |
|
Accuracy |
1.5%（1.0%is available upon request） |
||
Ескерту: Қысымның максималды шығыны - бұл максималды шығын нүктесінде жұмыс істегенде ауа шығынын өлшегіштің қысымын жоғалту, орта дегеніміз - қалыпты температурадағы ауа.
|
Medium |
Clean gas at low or middle flow rate |
||
|
Standard |
Measurement of gas flow in closed pipes-Turbine flowmeter (GB/T1 8940-2003) |
||
|
Size& Process Connection |
Flange |
Stainless steel body |
DN20-DN300 |
|
Carbon steel body |
DN350,DN400 |
||
|
Thread |
Stainless steel body |
DN20,DN25,DN40,DN50 |
|
|
Flange Standard |
Standard |
GB/T9113-2000 |
|
|
Option |
ANSI, JIS ,DIN |
||
|
Thread |
Standard |
BSPP(male) |
|
|
Option |
BSPP(F),NPT.,etc |
||
|
Connection |
Material |
Size |
Normal Pressure Rating |
Option |
|
Flange |
Stainless steel |
DN20-DN100 |
1.6Mpa |
≤6.3Mpa |
|
DN150-DN200 |
≤4.0Mpa |
|||
|
DN250-DN300 |
≤2.5Mpa |
|||
|
Carbon steel |
DN250-DN400 |
- |
||
|
Thread |
Stainless steel |
DN20-DN50 |
≤4.0Mpa |
|
Type |
Body |
Rotor |
|
|
Thread |
304 Stainless steel (DN20-DN50) |
Aluminium alloy |
|
|
Flange |
304 Stainless steel (DN20-DN300) |
Carbon Steel (DN350,DN400) |
|
Ескерту:
Түзеткіш материал: DN20-DN150, ABS, DN200 Құйылған алюминий қорытпасы
Газ есептегішінің корпусы: құйылған алюминий қорытпасы
|
Power Supply |
DC24V |
3.6Vlithium battery |
|
Consumption |
< 2W |
< 700μA |
|
Protection level |
IP65 |
|
|
Explosion Proof |
Exd IICT6 Gb |
|
|
Electrical Port |
M20*1.5 (F) |
|
|
Calibration Condition |
Calibration Equipment |
1.Master Meter calibrationfacility 2.Sonic nozzle gas flow calibrationfacility 3.Bell prover gas calibration facility |
|
Environment |
Temperature: 20℃ |
|
|
Relative Humidity: 75% |
||
|
Operation |
Medium temperature: -20 ~80℃ Atmospheric pressure: 86Kpa-106Kpa Environmenttemperature:-20 ~60℃ Relative Humidity5%-90% |
|
