Турбина ағынын өлшегіш

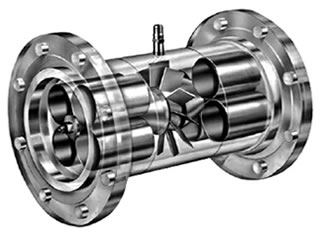

Газ және сұйықтыққа арналған электрондық турбина ағын өлшегіші

Турбина ағын өлшегіштері көлемдік ағынды өлшеуге арналған ең кең таралған және сенімді құралдардың бірі болып табылады. Қарапайым дизайнымен, жоғары дәлдігімен және қолжетімді бағасымен турбина ағын өлшегіштері сияқты салаларда маңызды рөл атқарды. май және газ, су және ағынды сулар, химиялық заттар, тамақ және сусындар, сондай-ақ электр энергиясын өндіру. Ортаға байланысты турбиналық есептегіштер газ турбиналық ағын өлшегіштері және сұйық турбиналық ағын өлшегіштері болып бөлінеді, екеуі де әртүрлі өлшемдерде, қосылымдарда және сандық шығыс опцияларында қолжетімді. Толығырақ кіріспе алу үшін мына сайтқа кіріңіз Турбина ағын өлшегіші дегеніміз не?

Электрондық газ турбинасы ағын өлшегіші

Ан газға арналған электронды турбина ағын өлшегіші (TUF немесе газ турбиналық есептегіш деп те аталады) дәл газды өлшеуге арналған. Бұл берік құралдар халықаралық стандарттарға сәйкес келеді және жоғары өнімділікті қамтамасыз ету үшін жөнелту алдында тексеріледі.

• Дәлдік: оқудың 1,0–1,5%, Discover мұнда одан да жақсы дәлдікке қалай қол жеткізуге болады
• Қысым көрсеткіштері: Стандартты PN16, қосымша 300 PSI, 300LB немесе 600LB жоғары қысымды конструкциялар
• Қуат көзі: Батареямен жұмыс істейтін немесе 24 В тұрақты ток тізбегімен жұмыс істейтін қуат көзі
• Шығыстар: 4–20 мА, импульстік, RS485 MODBUS RTU немесе HART байланысы
• Дисплей: лездік газ ағынының жылдамдығын және жалпы көлемді көрсететін LCD дисплей

Қосымша EVC (электрондық көлемді түзету) өтемақыланған, түзетілген газды өлшеу үшін температура (RTD) және қысым датчиктерін біріктіреді.

Газдың типтік қолданылуы

Газ турбиналық есептегіштер келесі мақсаттарға жарамды:

• Табиғи газ , биогаз , метан, сығылған табиғи газ (CNG), сұйытылған газ
• Өнеркәсіптік газдар: Әуе , азот (N₂) , оттегі (O₂), гелий (He), көмірқышқыл газы (CO₂) , этилен (C₂H₄)
• Көмірсутекті газдар: пропан, бутан
• Сығылған ауа және технологиялық газдар

Газ ағынын өлшейтін құрылғылардың жалпы өлшемдері мен диапазондары

• 1 дюймдік газ ағыны таратқышы: 42–420 LPM
• 2 дюйм (DN50): 10–100 м³/сағ
• 3 дюйм (DN80) : 5,5–111 л/с
• 4 дюйм (DN100): 20–400 м³/сағ
• 6 дюйм (DN150): 50–1000 м³/сағ
• 8 дюйм (DN200): 80–1600 м³/сағ
• 10 дюйм (DN250): 200–4000 м³/сағ
• 12 дюйм (DN300): 188–3825 CFM

Электрондық сұйық турбина ағын өлшегіші

Сұйық турбина ағын өлшегіші сұйықтықтың кинетикалық энергиясын пайдаланып, роторды өлшегіш корпусының ішінде айналдырады. Ротордың жылдамдығы ағын жылдамдығына тікелей пропорционалды, бұл көлемдік ағынды дәл өлшеуге мүмкіндік береді.

• Дәлдік: 0,5–1,0%
• Ағын сенсоры Температура шегі: 150 °C дейін жоғары температура
• Ағын сенсорының материалдары: тот баспайтын болат 304 немесе 316
• Қосылымдар: бұранда (NPT/BSP), пластина, фланец (ANSI, JIS, DIN) немесе үш қысқыш санитарлық типтегі турбина ағынының сенсоры
• Қуат көзі: 3,6 В литий батареясы, 24 В тұрақты ток немесе 220 В айнымалы ток
• Турбина ағыны таратқышының шығыстары Импульс (PNP/NPN), жиілік, 4–20 мА, HART, MODBUS RTU

Сұйықтықты қолдану

Сұйық турбина есептегіштері таза, коррозияға төзімді сұйықтықтарда кеңінен қолданылады, мысалы:

• Су : Ағын су, RO суы, жұмсақ су дистилденген су, деминералданған су , конденсат
• Жанармайлар және майлар : Дизель , биодизель , мазут, бензин, керосин , реактивті отын, өсімдік майы, пальма олеині, жеуге жарамды майлар, кокос майы
• Химиялық заттар: Сірке қышқылы этил спирті, ацетон, толуол , ксилол , бутил ацетаты
• Тамақ және сусындар: сүт, алкоголь, тағамдық майлар, сусло , өсімдік майының шығын өлшегіші

Қолжетімді өлшемдер

Төмен ағынды өлшеуге арналған микротурбина ағын өлшегіштерінен (1/8”, 1/4”, 3/8”, 1/2”) бастап, өнеркәсіптік өлшемдерге (3/4”, 1”, DN50, DN80, DN100, DN150, DN200, DN300) дейін.

Сұйық турбина ағын өлшегіштері туралы жиі қойылатын сұрақтар мен егжей-тегжейлі техникалық жауаптар алу үшін біздің сайтымызды қараңыз SLW сериялы сұйық турбина ағын өлшегіші бойынша жиі қойылатын сұрақтар.

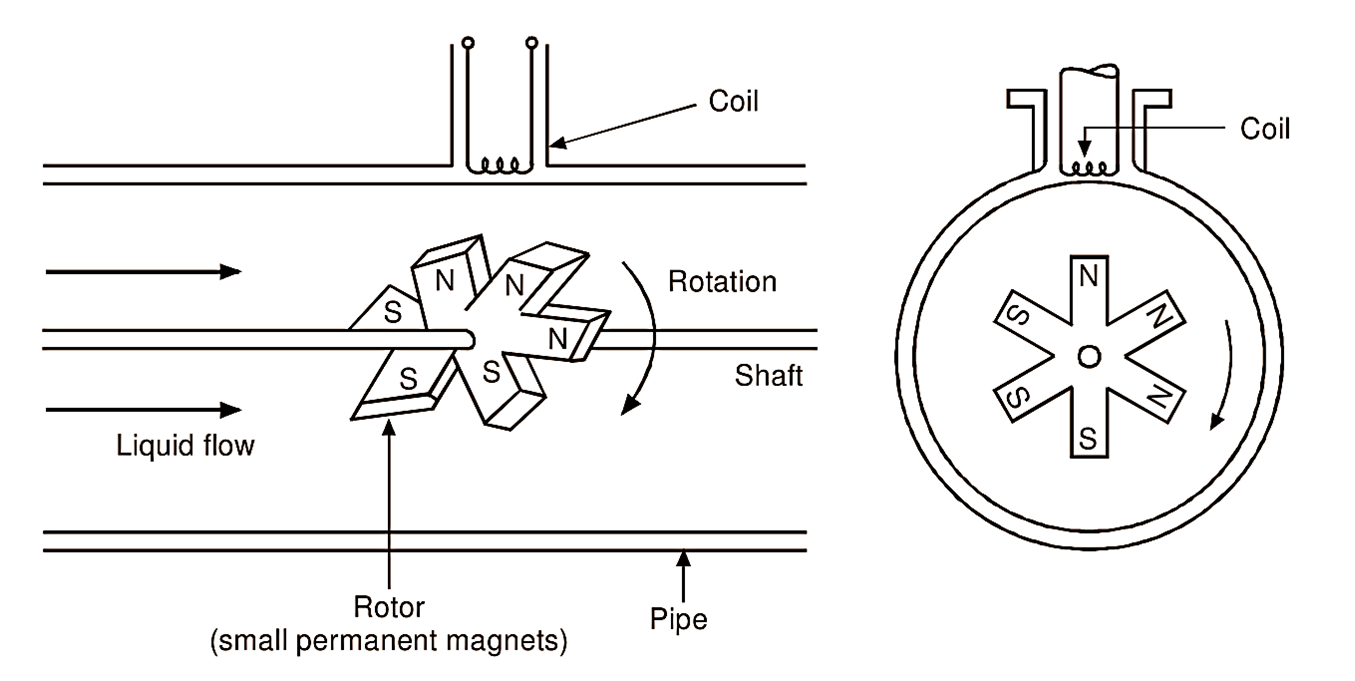

Турбина ағын өлшегіші қалай жұмыс істейді



Турбина ағын өлшегішінің жұмыс принципі қарапайым, бірақ тиімді:

1. Орта ағынды корпусқа еніп, ротор қалақтарын қозғалтады.
2. Айналу жылдамдығы сұйықтық жылдамдығына және көлемдік ағын жылдамдығына пропорционалды.
3. Әрбір қалақ магниттік қабылдағыштан өткен кезде кернеу импульсін тудырады.
4. Электрондық таратқыш бұл импульстарды ағын жылдамдығына және жалпы көлемге түрлендіреді.

Тегіс жұмысты қамтамасыз ету үшін төмен қысымды төмендететін конструкциялар мен дәл мойынтіректер қолданылады. Дұрыс орнату турбуленттілікті болдырмайды және ұзақ қызмет ету мерзімін қамтамасыз етеді.

Турбина ағын өлшегіштерінің артықшылықтары

✔ Жоғары дәлдік (0,5–1,5%)
✔ Басқа ағынды технологиялармен салыстырғанда үнемді
✔ Ықшам және берік дизайн
✔ Жылдам жауап беру уақыты
✔ Шығыс опцияларының кең ауқымы (жиілік, аналогтық, сандық, MODBUS, HART)
✔ Өткізгіш және өткізбейтін сұйықтықтарға жарамды
✔ Санитарлық, бұрандалы, фланецті және пластиналы қосылыстар түрінде қолжетімді
Олардың пайдасы мен дұрыс қолданылуы туралы қосымша ақпарат алу үшін біздің сайтқа кіріңіз Турбина ағын өлшегішінің артықшылықтары және қолданылуы

Шектеулер мен тәуекелдер

• Дәлдік өте төмен ағын жылдамдығында төмендейді. Silver Automation Instruments микро және төмен ағынды қолданбаларға арналған арнайы шешімдерді ұсынады — толығырақ мына жерден қараңыз: Төмен ағынды ағын өлшегіш.
• Уақыт өте келе мойынтіректердің тозуы, әсіресе майламайтын сұйықтықтармен. Егер сіз қозғалмайтын бөлшектер ағынын өлшегіш іздесеңіз, өтінемін бізбен хабарласыңы
  және біз сізге дұрыс шешімді таңдауға көмектесеміз.
• Лас немесе суспензия түріндегі сұйықтықтарға жарамсыз , бірақ біз арнайы суспензия ағынының шешімдерін ұсынамыз: Шлам ағынын өлшегіш.
• Екі фазалы ағынды (газ-сұйық қоспасын) өңдей алмайды
• Озық технологиялармен салыстырғанда шектеулі температура диапазоны. бірақ жоғары температуралы қолданбалар үшін біз келесі шешімдерді ұсынамыз: Жоғары температуралы ағын өлшегіші

Турбина ағын өлшегіштерін қолданатын салалар

• Мұнай және газ Табиғи газды, мұнайды, отынды сақтау құқығына беру, дизель , реактивті отын
• Су және ағынды сулар: Таза суды, RO суын, минералсыздандырылған суды бақылау
• Химиялық: Өлшеу еріткіштер , спирттер , қышқылдар және технологиялық сұйықтықтар
• Тамақ және сусындар: сүт, тағамдық майлар, алкоголь, пальма майы , балық майы және гигиеналық сұйықтықтар
• Электр энергиясын өндіру және аэроғарыш: салқындатқыш су, салқындатылған су , отынмен жабдықтау, сынақ стендтері

Турбина ағын өлшегішінің бағасы

Турбина ағын өлшегішінің құны мыналарға байланысты:

• Орташа түрі: Газ турбинасы және сұйық турбинаның өлшеуіші
• Өлшемі: микро ағын датчиктерінен DN300 өнеркәсіптік метрлеріне дейін
• Электроника: Жергілікті дисплей, сандық шығыс, MODBUS/HART опциялары
• Қысым және температура рейтингі: Стандартты және жоғары қысымды/жоғары температуралы нұсқалар
• Материал: SS304, SS316 немесе арнайы қорытпалар

Silver Automation Instruments сенімді өнімділікті сақтай отырып, премиум брендтерге (мысалы, Cameron Nuflo, Blancett, Daniel, Omega, Badger, Emerson, K24) қолжетімді баламаларды ұсынады.
Турбина ағын өлшегішінің бағасына әсер ететін негізгі факторларды тереңірек қарастыру үшін біздің сайтқа кіріңіз егжей-тегжейлі нұсқаулық .

Турбина ағын өлшегішін орнату бойынша нұсқаулық

Турбина ағын өлшегіштерінің дәлдігі мен ұзақ қызмет ету мерзімін қамтамасыз ету үшін дұрыс орнату өте маңызды. Сұйықтықты қолдану үшін өлшегіштер ағынның бұзылуын минималды түрде түзу құбыр бөлігіне орнатылуы керек, сорғылардың, клапандардың немесе шынтақтардың өлшегішке тым жақын орналасуына жол бермеу керек. Газ турбиналық ағын өлшегіштері үшін өлшеу қателіктері мен мерзімінен бұрын тозуды болдырмау үшін құбырдың қысымына, температурасына және тазалығына мұқият назар аудару керек. Ең жақсы тәжірибелерді сақтау өнімділікті барынша арттыруға және техникалық қызмет көрсету қажеттіліктерін азайтуға көмектеседі. Толығырақ біздің сайтымыздан біліңіз. Сұйық турбина ағын өлшегішін орнату бойынша нұсқаулық және Газ турбинасының ағын өлшегішін орнату бойынша кеңестер .

Қорытынды

Турбина ағын өлшегіші газ бен сұйықтық ағынын өлшеуге арналған ең практикалық және үнемді шешімдердің бірі болып қала береді. Жоғары дәлдігі, жылдам әрекет етуі және әмбебаптығымен ол бүкіл әлем бойынша мұнай және газ, химия, су және тамақ өнеркәсібінде таңдаулы таңдау болып қала береді.

Турбина ағын өлшегішін таңдаған кезде, ең жақсы өнімділік пен ұзақ мерзімді сенімділікті қамтамасыз ету үшін әрқашан сұйықтық түрін, ағын диапазонын, жұмыс қысымын және температурасын көрсетіңіз.
