Ағаш өңдеуде, биомассадан электр энергиясын өндіруде және қағаз өндіру өнеркәсібінде ағаш үгінділері силостарындағы деңгейді өлшеу ұзақ уақыт бойы елеулі қиындықтар туғызды. Қарапайым болып көрінетін бұл материал деңгейді өлшеудің үш негізгі қателігін ұсынады:
Өлшеу қиындықтары: 1. Шаң кедергісі: Жіңішке ағаш шаңы тасымалдау кезінде «өлшеу тұманын» тудырады, ұшатын шаң ағаш жоңқасының деңгейін өлшеуге қиындық тудырады.
2. Демалу бұрышының өзгермелі: ылғалдылыққа байланысты 35°-55° аралығындағы ауытқулар
3. Сигналдың әлсіз көрінісін тудыратын төмен диэлектрлік тұрақты (ε≈1,8-2,5)
4. Көпірлік құбылыстар: талшықты біріктіру қуыстар мен жалған деңгей сигналдарын тудырады
Талшықты құлыптау қуыстар мен жалған деңгей сигналдарын тудырады
L стандартты
деңгейді өлшеу технологияларының имитациялары - Ультрадыбыстық деңгейдегі таратқыштар:
Шаң акустикалық толқындарды сіңіріп, >15% өлшем ауытқуын тудырады
Үгінділер жиналған кезде бос орындар салыстырмалы түрде үлкен, ал
ультрадыбыстық деңгей өлшегіштің өлшеу әсері нашар.
- су астындағы қысымды таратқыштар:
Ағаш талшықтары зондтарды шатастырып, тұрақты зақым келтіреді. су, дизель отыны, мазут сияқты сұйық деңгейін өлшеу үшін су астындағы қысымды таратқыштар пайдаланылады, ағаш жоңқалары үшін жарамсыз.

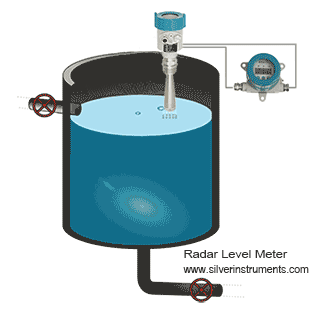

80 ГГц радиолокациялық деңгей таратқышы: Ағаш чиптерін өлшеуде төңкеріс
78-82 ГГц жоғары жиілікті микротолқындармен жиілікті модуляцияланған үздіксіз толқын (FMCW) технологиясын пайдалану. 3,6 мм толқын ұзындығы (әдеттегі 26 ГГц радардың үштен бірі) 12° тар сәулелік бұрышпен үйлескенде дәл фокустауға мүмкіндік береді:
1. Жоғары жиілікті микротолқындар шаң бұлттарына енеді
2. Тар сәуле қабырғаға кедергі келтірмейді
3. Динамикалық бетті бақылау алгоритмі дұрыс емес беттерді өңдейді
4. Эхо жақсарту технологиясы әлсіз шағылысулардың орнын толтырады
|
Parameter
|
Ultrasonic
|
26GHz Radar
|
80GHz Radar
|
|
Dust Penetration
|
≤30%
|
≤50%
|
≤85%
|
|
Beam Angle
|
12°-15°
|
20°
|
3°-12°
|
|
Min. Dielectric Constant
|
N/A
|
≥2.0
|
≥1.5
|
|
Bridging Detection
|
None
|
Limited
|
Intelligent
|

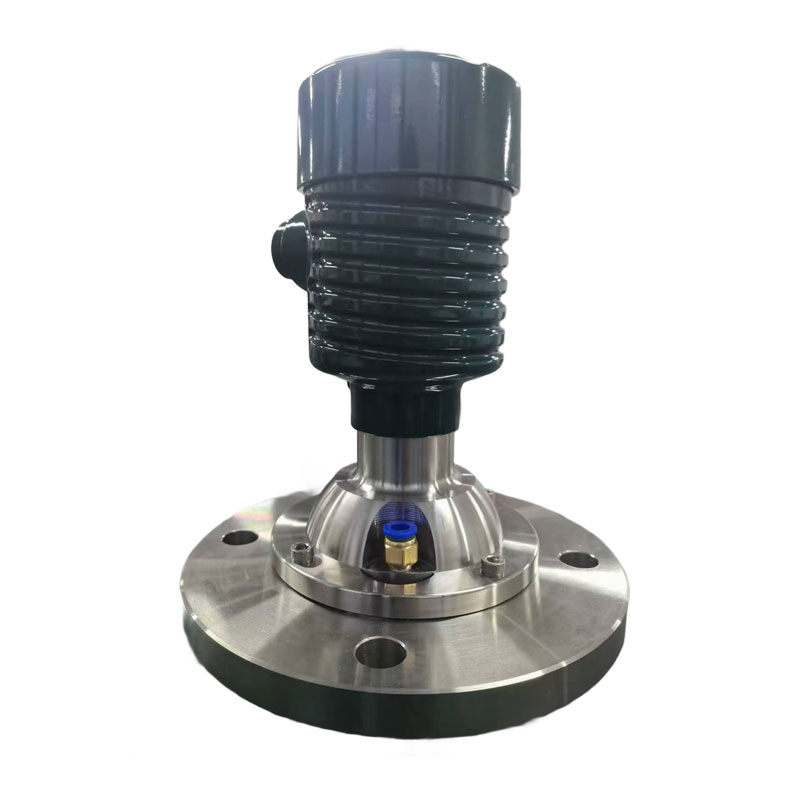

Ағаш жоңқа деңгейін таратқыштың негізгі техникалық сипаттамалары: - Жиілік диапазоны: 78-82 ГГц (λ=3,6мм)
-Сүрлемнің максималды деңгейі 120 м-ге дейін жетуі мүмкін
- Дәлдік: ±2мм (тіпті 10м~20м биіктіктегі силостарда)
- Реттелетін сәуле бұрышы: 3°/6°/12° (бағдарламалық құралмен конфигурацияланатын)
- Процесс температурасы: -40~200°C (ауаны тазарту интерфейсімен)
- Антенна материалдары: PTFE тығыздалған/керамикалық (бітелуге қарсы)
- Сигналдарды өңдеу: 64 спектр/сек + AI эхо үлгісін тану
- Шығу 4-20мА, HART және MODBUS RTU опциясы
- Әмбебап фланецті реттеу бұрышы, қатты өлшеуге жарамды, фланец өлшемі 3”,4”,5”6” және 8 дюйм болуы мүмкін.

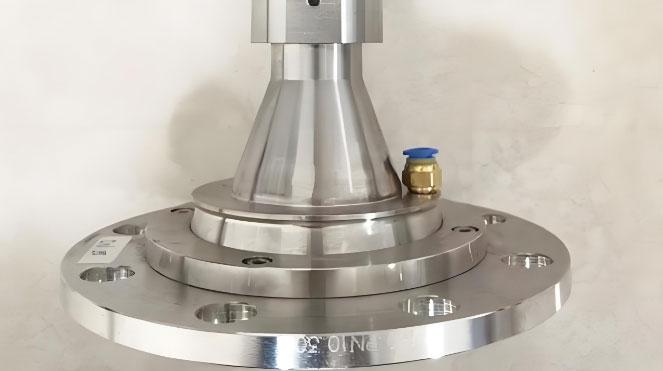

Қатты ағаш жоңқасын өлшеуге арналған гимбальды фланец
Өнеркәсіптік жағдайды зерттеу:
80 ГГц радарды енгізгеннен кейін қол жеткізілген биомассалық электр станциясы:
1. Өлшеу тұрақтылығы 68%-дан 99,2%-ға дейін өсті.
2. Жылдық техникалық қызмет көрсету үнемдеу: 400 000 юань
3. Сүрлемді пайдалану 22%-ға жақсарды
4. Көпірге байланысты тоқтау уақыты жойылды
