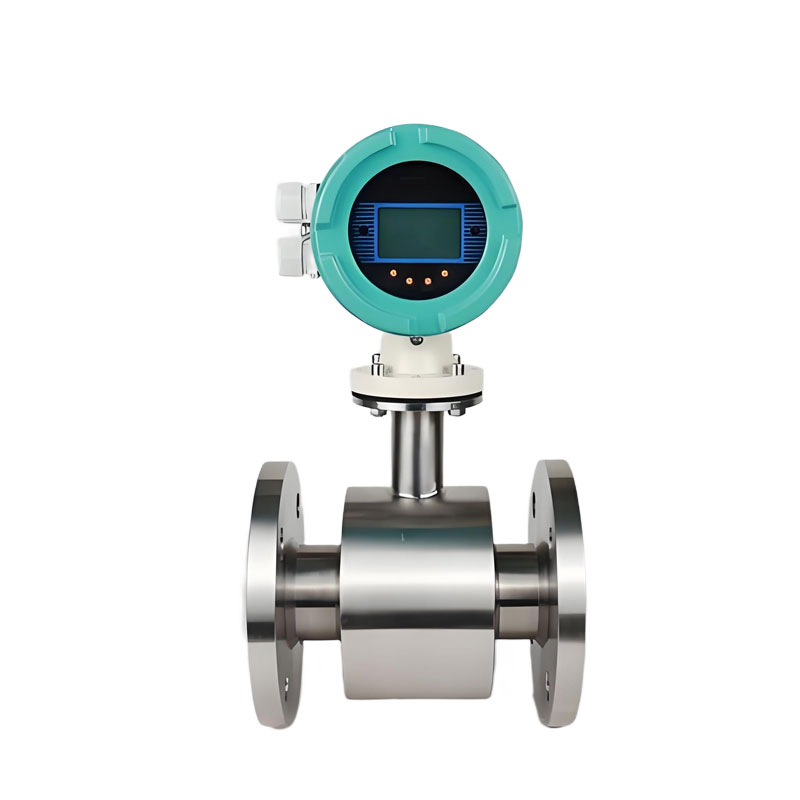

Неліктен электромагниттік шығын өлшегіштері ванадий ерітіндісін өлшеу үшін өте қолайлы?
Егер сіз ванадий ерітінділерімен жұмыс жасасаңыз, мысалы, ағынды батареяларда, химиялық өңдеуде немесе тау-кен өндірісінде қолданылатындар - бұл сұйықтықтардың қиын болуы мүмкін екенін білесіз. Олар көбінесе қышқыл, коррозиялық және металл иондарымен қапталған.
Мысалы, ванадий ерітіндісін өлшеу үшін
сұйық турбиналық шығын өлшегіштер мен
құйынды шығын өлшегіштерді қолданамыз. Сұйық турбинаның роторы мен құйынды көшенің зонды металдан жасалған және ванадий ерітіндісімен тез коррозияға ұшырайды.
Жабдықты зақымдамай олардың шығынын дәл өлшеу? Бұл сынақ. Мұнда электромагниттік шығын өлшегіштері (
магметрлер ) жарқырайды. Неліктен олар ванадий ерітінділері үшін ең жақсы таңдау екенін қарастырайық.
Ванадий ағынын өлшеу үшін магметрлер қалай жұмыс істейді?
Магметрлер Фарадейдің электромагниттік индукция заңын пайдаланады. Міне қарапайым нұсқасы:

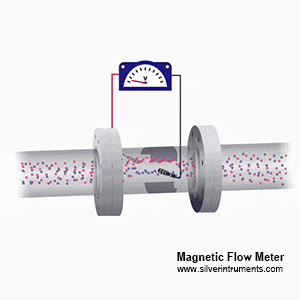

Магниттік шығын өлшегіштің принципі
1.Өткізгіш сұйықтық (ванадий ерітіндісі сияқты) құбыр арқылы өткенде, магметр магнит өрісін тудырады.
2.Ванадий сұйықтығы қозғалған кезде оның ванадий ағынының жылдамдығына пропорционал кернеу жасайды.
3.Ванадий ағынының сенсорындағы электродтар бұл кернеуді анықтайды және құрылғы ағын жылдамдығын есептейді.
Ванадий ерітінділері өткізгіш болып табылады, өйткені олардың құрамында иондар бар (мысалы, VO²⁺ немесе V³⁺), бұл оларды магниттік өлшеуіштерге өте ыңғайлы етеді. Өткізбейтін сұйықтықтар? Электромагниттік шығын өлшегіштері жұмыс істемейді. Бірақ ванадий үшін бұл матч.

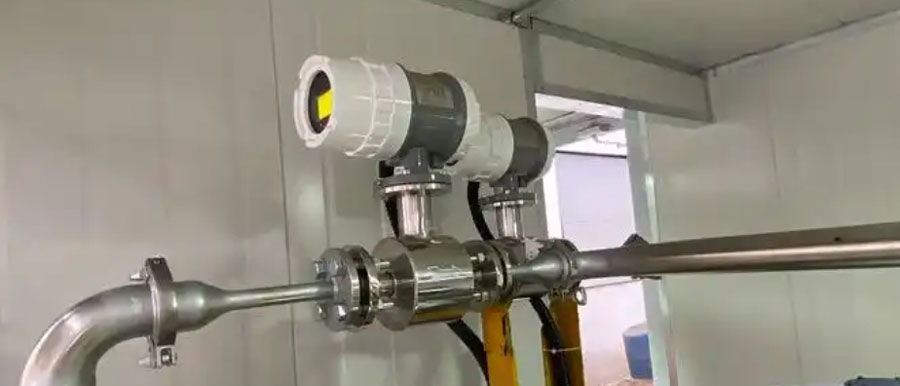

Магниттік шығын өлшегіштері ванадий ерітінділерін өлшейді
Неліктен магниттік шығын өлшегіштері ванадий ерітінділерін жақсырақ өңдейді?
1. Тот баспайтын жылжымалы бөлшектер жоқ
Ванадий ерітінділері, әсіресе қышқылдары металдарды жейді. Дәстүрлі шығын өлшегіштер (TUF турбиналық шығын өлшегіш, құйынды ағын өлшегіштер, сопақ беріліс шығын өлшегіштері сияқты) нашарлайтын металл берілістерге немесе қалақтарға ие. Магметрлер? Олар жай ғана электродтары бар тегіс құбырлар. Бұл толық ұңғыма шығынын өлшегіш және ешқандай қысым жоғалтпайды. Тозу аз, бұзылулар аз.
2. Агрессивті химиямен жұмыс істейді
Магметрдің төсеніштері (сұйықтыққа тиетін бөлік) ванадий коррозиясына қарсы тұратын PTFE, PFA немесе F46 сияқты материалдардан жасалуы мүмкін. Электромагниттік шығын өлшегіштер екі электродтық материал ретінде тантал материалымен жабдықталуы мүмкін. Тантал - жақсы коррозияға төзімді сұйықтық ванадий сияқты көптеген қышқыл химиялық орталарға коррозияға төзімді асыл металл. Олар тіпті ауыр жағдайларда да ұзақ жылдар бойы қызмет етеді.
3. Қысымның төмендеуі жоқ

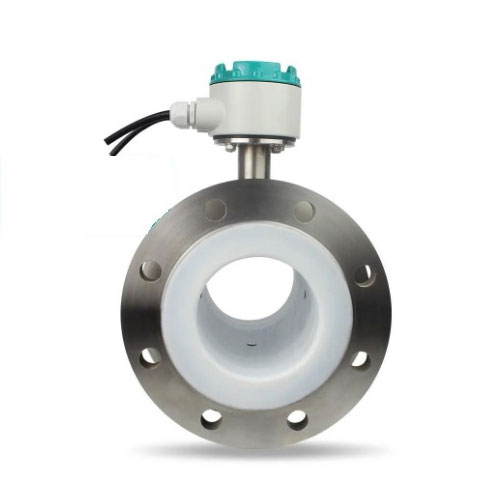

Толық ұңғыма шығынын өлшегіш және қысым жоғалмайды
Ағынды бөгейтін ештеңе болмағандықтан, магметрлер ванадий ерітіндісін бәсеңдетпейді. Бұл ванадий-тотықсыздандырғыш батареялары сияқты тұрақты ағын жылдамдығын қажет ететін процестер үшін өте маңызды.
4. Оңай техникалық қызмет көрсету
Ерітіндідегі бөлшектердің бітелуі жоқ. Электродтарды мезгіл-мезгіл тазалау (егер жиналу орын алса).
Магометрді таңдағанда тексерілетін негізгі сипаттамалар
Барлық магметрлер бірдей емес. Ванадий ерітінділері үшін мыналарды іздеңіз:
- Қабық материалы: қышқыл ерітінділер үшін PTFE немесе PFA; жоғары температура жағдайларына арналған керамика.
Мұнда резеңке төсем мен тефлон төсемі түсіндірілетін кесте берілген
|
Liner Material
|
Main Function
|
Application
|
|
Hard
Rubber
|
Resistant to Hydrochloric acid, acetic acid ,oxalic acid, ammonia water, phosphoric acid and 50% Sulfuric acid, sodium hydroxide and potassium hydroxide in normal temperature
avoid enhancer
|
1. Temp. less than 65 °C
2. Common acid, alkali, salt solution
|
PTFE
F46
PFA
|
Most steady plastic of chemical living energy; resist boiling hydrochloric acid, sulfuric acid, nitric acid, nitro- hydrochloric acid, thick alkali and all kinds of organic solvent;
Poor abrasion and adhesion performance
|
1. -40°C ~130°C(PTFE)
-40°C ~180°C(F46)
-40°C ~180°C(PFA )
2. Strong corrosive fluids such as acid and alkali
3. For sanitary purpose
|
- Электрод түрі: коррозияға төзімділік үшін тантал.
Тантал әйнек сияқты эрозияға жақсы қарсы тұрады; Фторлы қышқылдан басқа, түтін шығаратын азот қышқылы, сілті барлық химиялық орталардың (соның ішінде қайнаған тұз қышқылы, ванадий, азот қышқылы және 150 ° C төмен күкірт қышқылы) эрозиясына төтеп бере алады. Сілтідегі эрозияға қарсы тұрмайды.
- Дәлдік: ±0,5% стандартты, бірақ кейбіреулері ±0,2%.contact silverinstruments.com сайтына дейін төмендейді, егер сізге қажет жоғары дәлдіктегі шығын өлшегішін реттегіңіз келсе.
- Температура диапазоны: -4°F пен 356°F (–20°C және 180°C) ванадий қолданбаларының көпшілігін қамтиды.
- Құбыр өлшемі: диаметрі 0,1 дюймден 40 дюймге дейін — жүйеңізге сәйкес келетінін таңдаңыз.
Төменде әртүрлі магниттік шығын өлшегіш өлшеміне сәйкес келетін әртүрлі ванадий ағынының диапазоны үшін ағын диапазоны кестесі берілген.
Маг ағынының сенсорының өлшемі
|
Mag flow sensor size
(mm)
|
Vanadium Flow Range
(m3/h)
|
DN15 (1/2 inch)
DN20 (3/4 inch)
DN25 (1 inch)
DN32 (1-1/4inch)
DN40 (1-1/2 inch)
DN50 (2 inch)
DN65 (2-1/2 inch)
DN80 (3 inch)
DN100 ( 4 inch)
DN125 (5 inch)
DN150 (6 inch)
|
0.06~6.36
0.11~11.30
0.18~17.66
0.29~28.94
0.5~45.22
0.71~70.65
1.19~119.40
1.81~18.086
2.83~282.60
4.42~441.56
6.36~635.85
|
Ванадий ағынының төменгі диапазонын (
төмен ағын жылдамдығын өлшегіш ) немесе жоғарырақ ағын өлшемін өлшеу қажет болса , silverinstruments.com сайтында шешімдер бар.
Нақты мысал: ванадий ағынының батареялары
Ванадий-тотықсыздандырғыш батареяларында (VRFBs) екі ванадий электролит ерітіндісі жүйе арқылы айналады. Мұнда магниттік есептегіштер энергия тиімділігін оңтайландыру үшін шығын жылдамдығын бақылайды. Егер ағын тым баяу болса, батарея жұмыс істемейді; тым жылдам және сіз сорғы энергиясын босқа жұмсайсыз. Магметрлер тәтті нүктені қамтамасыз ететін дәл бақылауды қамтамасыз етеді.

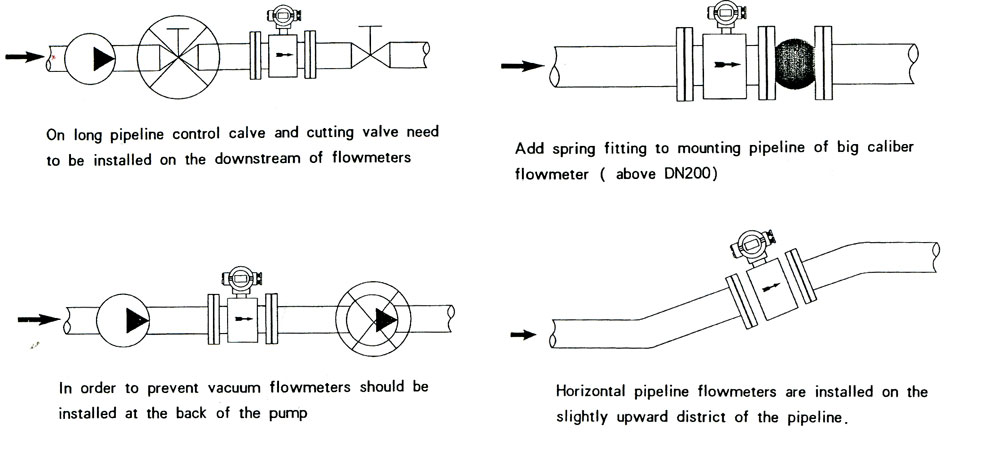

Ванадий ерітіндісінің шығын өлшегішін қалай орнатуға болады
Бірнеше шектеулер бар ма? Әрине.
Магметрлер өткізгіш сұйықтықтарды қажет етеді (ванадий ерітінділері жарамды). Олар сондай-ақ дәл жұмыс істеу үшін ең аз ағын жылдамдығын (~0,3 фут/с) қажет етеді. Бірақ көптеген өнеркәсіптік қондырғылар үшін бұл мәмілелер емес.
Ванадий ерітінділерін жылжытып жатсаңыз, электромагниттік шығын өлшегіштері сенімді, техникалық қызмет көрсетуді аз талап ететін шешім ұсынады. Олар коррозиямен күреседі, қысымның жоғалуын болдырмайды және нақты деректерді береді - ванадийдің реактивтілігін елемеу мүмкін емес салалар үшін өте маңызды. Есептегіштің сипаттамаларын ерітіндінің рН, температура және ион концентрациясына сәйкестендіріңіз, сонда сіз алтынсыз.
