Ескірген газ шығын өлшегішін жаңарту

Кіріспе:

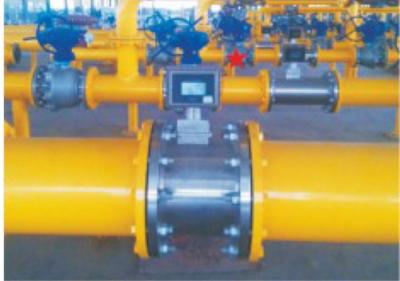

Кейбір электр және су басқармасы электр станциясына иелік етеді және басқарады. Табиғи газ (NG) әдетте отын ретінде пайдаланылады және кейбір жабдықтау органдарынан электр станциясына бір құбыр желісі арқылы жеткізіледі. Бүйірлік электр станциясында электр станциясының газ турбиналарына жалпы газ шығынын есептеу үшін NG желісінде NG тарифтік өлшегіш скидка орнатылған. Бұл толық тарифтік есепке алу жүйесі жылдар бойы «H» фазасы -1 жобасының бөлігі ретінде пайдалануға берілген. NG тарифтік есептегіш штангасында бір 2 дюймдік желі табиғи газды қалдық газдар мен су ваннасын жағу үшін жердегі алау оттықтарына жеткізу үшін пайдаланылады. қыздырғыш қыздырғыштар. Бұл 2 дюймдік желіде табиғи газ шығынын өлшеу үшін күн энергиясымен жұмыс істейтін жергілікті дисплеймен бірге турбиналық шығын өлшегіш орнатылған, ол NG минималды шығын өлшегіші деп аталады. Минималды ағын сызығының газ ағыны күн энергиясымен жұмыс істейтін турбина ағынының компьютерімен өлшенеді. Бұл ағын таратқыштардың сипаттамасы келесідей:
Түрі: Турбиналық шығын өлшегіш түрі
Қуат көзі: резервтік батареясы бар күн энергиясы,
Шығару: Жергілікті дисплей
Ағындық компьютерлер далалық құралдардан деректерді алады, содан кейін жергілікті дисплейде нақты NG ағынын қамтамасыз ету үшін осы мәнді өңдейді.
Толық жүйе төмендегілерден тұрады

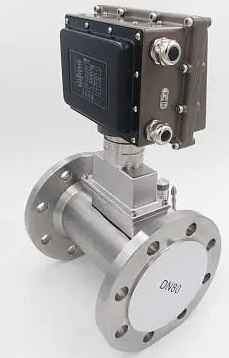

а) Турбиналық шығын өлшегіш

Турбиналық шығын өлшегіш негізінен құбырдағы сұйықтықтың немесе газдың көлемдік ағынын көрсету үшін калибрленген жылдамдықты өлшейтін құрылғы болып табылады. Шығын өлшегіштің жұмысы 2 дюймдік құбыр желісіндегі табиғи газдың шығынына тура пропорционал жылдамдықпен айналатын еркін тірек ротордың жылдамдығына (бұрыштық жылдамдық) негізделген.

b) Магниттік қабылдау зонд

Шығын өлшегіш корпусында ротор қалақшасына перпендикуляр магнитті қабылдау зонд орнатылған. Ротор қалақтары қабылдау зондындағы тұрақты магниттер жинағы орнатқан магнит өрісін кесіп, импульстік жиілік шығысын жасайды. Жасалатын жиілік ротордың жылдамдығына пропорционал.
Импульстің тығыздығы (ротордың айналуындағы импульс саны) ротор қалақтарының санына және қалақтардың бұрышына байланысты.

c) Температура түрлендіргіші

NG температурасын өлшеу үшін NG құбыр желісінде термовелмен бірге RTD (PT100) зонд орнатылған.
Күн панелі:
Ағындық компьютерді тұрақты токпен қамтамасыз ету үшін ағындық компьютермен бірге миниатюралық күн панелі орнатылған. Бұл құрылғы үшін сыртқы қуат көзі жоқ.
Резервтік аккумуляторлық қорап: аккумулятор қорабында орналасқан, күн батареясының астында жергілікті орнатылған 6в батарея (36AH) құрылғының үздіксіз жұмысын қамтамасыз ету үшін түнде қуат көзін қамтамасыз ету үшін пайдаланылады.

d) Ағын түрлендіргіші (ағындық компьютер):

Ағындық компьютер микропроцессорға негізделген және жергілікті жерде 2 дюймдік минималды ағын NG желісінің жанында орнатылған. Бұл ағындық компьютер ағынды есептеу және жергілікті индикация сияқты функцияларды орындайды. Импульс, статикалық қысым және температура сияқты барлық кірістер ағынды есептеулерді орындау үшін осы құрылғыға қосылған.
Қолданыстағы NG минималды шығынды өлшеу жүйесі ескіргендіктен, қызмет көрсету және қосалқы бөлшектер жоқ. Билік қолданыстағы ескірген NG минималды шығын өлшегішін жаңа және соңғы нұсқадағы жүйемен жаңартуды көздеп отыр. Жаңа шығын өлшегіш жаңа ұсынылған жүйенің жаңа мүмкіндіктеріне қосымша ешбір өзгеріссіз қазіргідей пішінде және құрылымда қолданыстағы жүйенің барлық қолжетімді функцияларымен конфигурациялануы керек.
Уәкілетті орган төменде көрсетілген талаптарды қанағаттандыру үшін осы сұрауда көрсетілген жүйені жеткізу, орнату, конфигурациялау, сынақтан өткізу және іске қосу бойынша құзыретті және тәжірибелі жергілікті мердігерлер/конкурсқа қатысушылар арқылы жоғарыда аталған жұмыстарды ашық тендер арқылы орындауға ниетті.
Жаңа жүйе дәлелденген технологиядағы соңғы әзірлемелерді қамтуы керек және соңғы 5 жылда кем дегенде 03 өнеркәсіптік қолданбаларда дәлелденуі керек.
Мердігер конкурстық өтінімді бергенге дейін сайт туралы дұрыс ақпарат алу және жұмыс талаптарын дұрыс түсіну үшін сайтқа баруы керек және жеткілікті анықтамалар мен өнеркәсіптік салалардағы ұқсас жұмыстарды орындаудың дәлелденген тәжірибесін ұсынуы керек.
Жаңа шығын өлшегішті орнату үшін барлық қажетті шараларды, соның ішінде оның құралын өзгертуді, орнату кезіндегі кез келген құрылыс жұмыстарын, монтаждау кезінде қажетті кез келген материалды немесе нысан қызметін орындау/аяқтау үшін қажетті басқа да шығын материалдарын мердігер ұйымдастыруы тиіс.

Жұмыс көлемі:

Сұраныс төмендегі 2.1 тармақта сипатталғандай жұмыстарды орындауға арналған. Дегенмен, уәкілетті орган қалыптасқан жағдайға байланысты аумақтардың бір бөлігін алып тастау немесе өзгерту құқығын өзіне қалдырады.
Сәйкес соңғы нұсқасы түрі/үлгі ағынды өлшеу жүйесі тендерге қатысушылармен сайтқа нақты бару, ақпарат және жоспарланған мақсаттарды қанағаттандыру үшін инженерлік дизайн негізінде ұсынылады.
Ұсынылып отырған жүйе электрондық аспаптар/модульдер/карталар, датчиктер және т.б. үшін тендерлік ерекшелік талаптарына сәйкес келу үшін қажетті егжей-тегжейлі техникалық ерекшеліктердің көшірмелері тендерге қатысушылардың ұсынысымен бірге ұсынылады.
