Жылдамдық ағынының өлшегіші - алдымен сұйықтықтың орташа жылдамдығын өлшеу арқылы құбыр арқылы өтетін сұйықтықтың (сұйықтық немесе газ, мысалы,
табиғи газ шығынын өлшегіш , ауа шығынын өлшегіш, N2 шығын өлшегіш) көлемін есептейтін құрал. Оның негізгі жұмыс принципі негізгі ағын теңдеуіне негізделген:
Q=v⋅A
Қайда:
· Q – көлемдік ағын жылдамдығы
· v – құбырдың көлденең қимасындағы ағынның орташа жылдамдығы
· А – құбырдың көлденең қимасының ауданы
Жылдамдықты (v) дәл өлшеу және құбырдың ауданын (A) білу арқылы көлемдік шығын жылдамдығын (Q) дәл анықтауға болады. Бұл технология тез дамып, есептегіштердің бірнеше түріне әкелді. Төменде бүгінгі күні өнеркәсіпте қолданылатын ең көп таралған және өкілдік жылдамдықты өлшегіштер берілген.

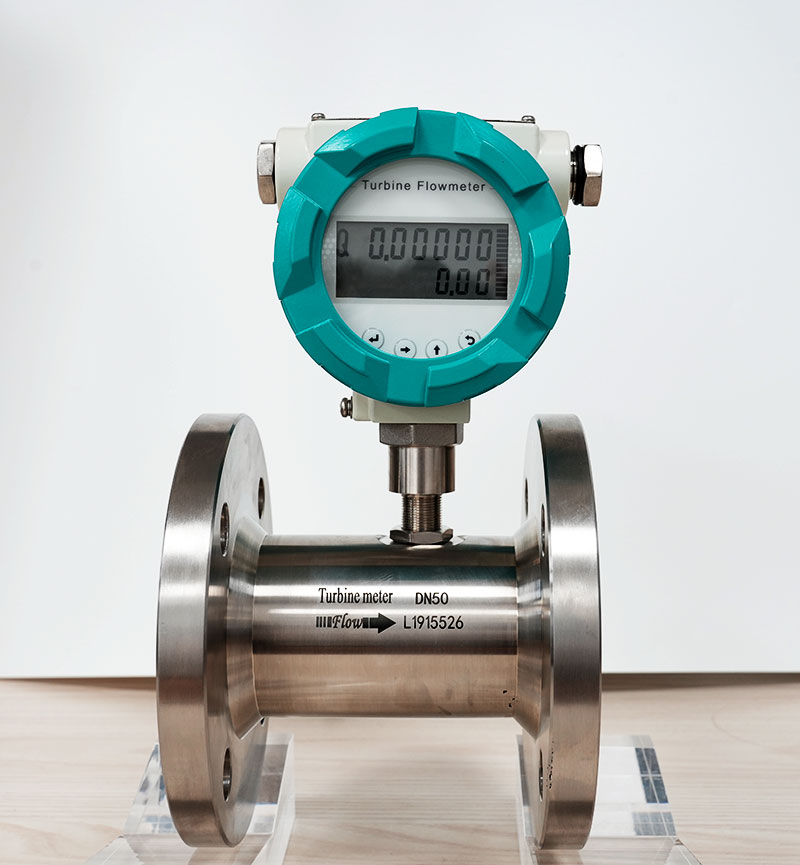

Турбиналық шығын өлшегіш - ең танымал және кеңінен қолданылатын жылдамдық өлшегіштерінің бірі. Оның орталық құрамдас бөлігі сұйықтық жолына орналастырылған турбиналық ротор болып табылады.
Жұмыс принципі: сұйықтық құбыр арқылы ағып жатқанда, ол турбинаның қалақтарына соғылып, ротордың айналуына әкеледі. Бұл ротордың айналу жылдамдығы сұйықтықтың жылдамдығына тура пропорционал. Ротордың минутына айналуларын (RPM) өлшеу арқылы есептегіш сұйықтықтың жылдамдығын және сәйкесінше көлемдік ағынның жылдамдығын есептейді.
Техникалық артықшылықтар мен қолданбалар: · Өлшеудің жоғары дәлдігі: жоғары дәлдік пен қайталанатын нәтижелерді қамтамасыз етеді.
· Кең тоқтау коэффициенті: ағын жылдамдығының кең ауқымында дәлдікті сақтайды.
· Өте жақсы сызықтық: ағын мен шығыс арасындағы байланыс тұрақты сызықтық.
· Digital-Friendly Output: Сандық электроника оңай өңделетін импульстік шығысты жасайды.
Ол әртүрлі төмен тұтқыр сұйықтықтарды (су және отын сияқты) және газдарды өлшеу үшін кеңінен қолданылады.
Сұйық турбиналық шығын өлшегіш арқылы отын шығынын өлшеу туралы қосымша ақпарат. Турбиналық дизельдік отын шығынын өлшеуіш.
Әдеттегі жылдамдық диапазоны: · Сұйық турбиналық шығын өлшегіш: шамамен 0,5 - 10 м/с (1,5 - 33 фут/с)
Silverinstruments.com сайтынан газ турбиналық шығын өлшегіш туралы қосымша техникалық ақпарат. SGW Газ турбиналық шығын өлшегіш.
· Газ турбиналық шығын өлшегіші Шамамен 5-100 м/с (15-330 фут/с)
SLW сериялы сұйық турбиналық шығын өлшегіш туралы қосымша техникалық ақпарат silverinstruments.com сайтынан. Сұйық турбиналық шығын өлшегіш

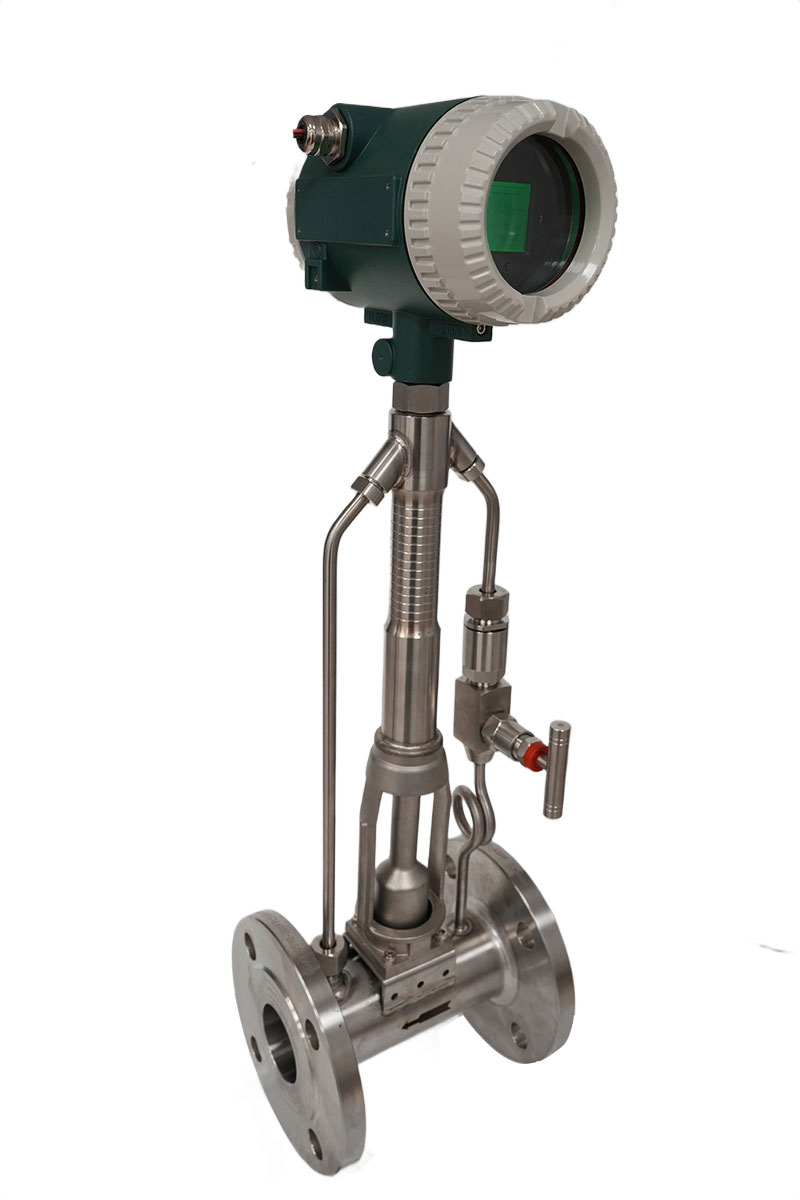

Құйынды шығын өлшегіш сұйықтық динамикасының принципі болып табылатын "фон Карман құйынды көше" эффектісі бойынша жұмыс істейді. Ол бұған ағын жолында блюф денесі немесе шедер жолағы ретінде белгілі реттелген емес кедергіні орналастыру арқылы қол жеткізеді.
Жұмыс принципі: Сұйықтық блеф денесінің жанынан өткенде, ол бөлініп, төмен қарай ауыспалы құйындылардың қайталанатын үлгісін жасайды. Ағын жылдамдығының белгілі бір диапазонында бұл құйындылардың төгілу жиілігі сұйықтықтың жылдамдығына тура пропорционал болады. Датчик ағыс жылдамдығын есептеу үшін құйынды төгу жиілігін анықтайды.
Техникалық артықшылықтар мен қолданбалар: · Кең өлшем диапазоны: ағын жылдамдығының кең спектрі үшін қолайлы.
· Өлшеудің жоғары дәлдігі: тұрақты және дәл өлшемдерді береді.
· Жан-жақты сұйықтық үйлесімділігі: сұйықтықтарды, газдарды және буды өлшей алады.
· Тұрақты қысымның төмен жоғалуы: жүйенің энергия тұтынуына ең аз әсер.
Техникалық шекара: Ағымдағы зерттеулер метрдің дәлдігі мен сенімділігін одан әрі арттыра отырып, тұрақты және тұрақты құйынды көшені жасау үшін блеф денесінің геометриясын оңтайландыруға бағытталған.
Әдеттегі жылдамдық диапазоны: · Сұйықтар: шамамен 0,3 - 10 м/с (1 - 33 фут/с)
· Газдар/бу: шамамен 3 - 80 м/с (10 - 260 фут/с)

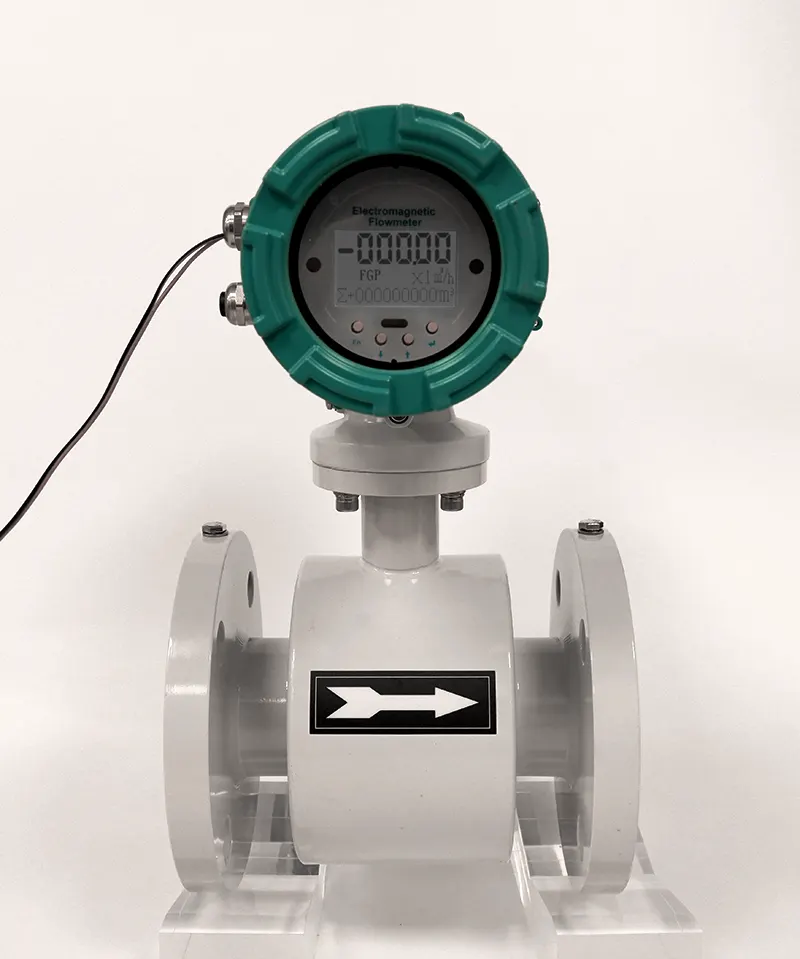

Фарадейдің электромагниттік индукция заңына негізделген электромагниттік шығын өлшегіш өткізгіш сұйықтықтардың ағынын өлшеу үшін тамаша таңдау болып табылады.
Жұмыс принципі: Өткізгіш сұйықтық есептегіш тудыратын магнит өрісі арқылы ағып жатқанда, ол өткізгіш рөлін атқарады. Бұл ағынның бағытына да, магнит өрісіне де перпендикуляр болатын кернеуді тудырады. Бұл кернеудің шамасы сұйықтықтың орташа жылдамдығына тура пропорционал.
Техникалық артықшылықтар мен қолданбалар: · Өте жылдам жауап: елеусіз гистерезиспен ол ағынның лездік ауытқуларын түсіру үшін өте қолайлы.
· Ағынға кедергі жоқ: құбыр анық, яғни қозғалатын бөліктер жоқ және нөлдік қосымша қысым жоғалады, бұл толық ұңғыма шығынын өлшегіш. Толық ұңғылы шығын өлшегіш туралы қосымша техникалық ақпарат: Толық ұңғылы электромагниттік шығын өлшегіш
· Жоғары дәлдік: Тұрақты, толық дамыған ағын профилінде есептегіш орташа жылдамдықты дәл көрсетеді.
Шектеулер және қарсы шаралар: · Сұйықтыққа қойылатын талаптар: Өлшенетін сұйықтықтың ең аз электр өткізгіштігі болуы керек, бұл оны газдар мен көмірсутек негізіндегі өнімдердің көпшілігі үшін жарамсыз етеді.
· Электромагниттік кедергі (EMI): Сыртқы электр шуына сезімтал болуы мүмкін. Сенімді жұмыс істеу үшін дұрыс жерге қосу және электромагниттік экрандау қажет.
Әдеттегі жылдамдық диапазоны: · Сұйықтар: өте кең ауқымды өлшей алады, әдетте 0,1-ден 10 м/с (0,3 - 33 фут/с), басқа есептегіштер істен шығуы мүмкін төмен ағынды қолданбаларда жақсы.
Төмен ағынды өлшеу шешімдері туралы қосымша ақпаратты не білу керек? мұнда басыңыз: шағын шығын өлшегіш

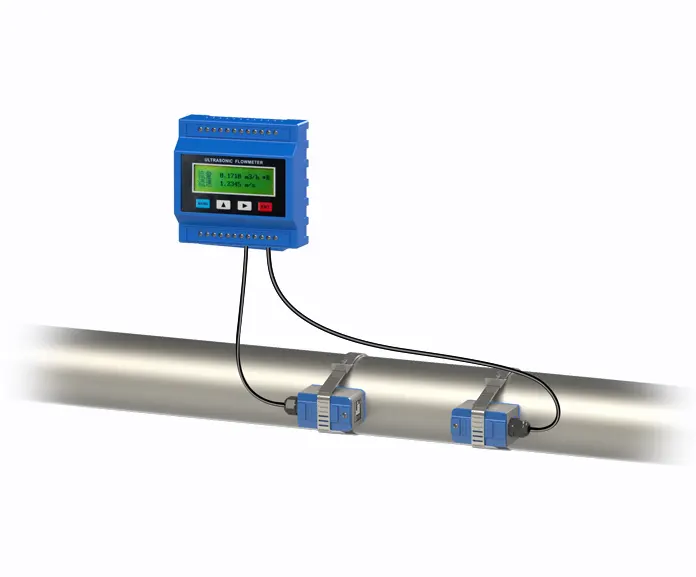

Ультрадыбыстық ағынды өлшеу жылдам дамып келе жатқан инвазивті емес технология болып табылады. Ол қозғалатын сұйықтық арқылы өтетін ультрадыбыстық дыбыс толқындарының әрекетін талдау арқылы ағынды есептейді.
Жұмыс принципі: екі негізгі әдіс бар:
1. Транзит-уақыт әдісі: Бұл әдіс жоғары ағынға жіберілген ультрадыбыстық импульс пен төменгі ағынға жіберілген ультрадыбыстық импульс арасындағы уақыт айырмашылығын өлшейді. Импульс ағынмен жылдамырақ, ал оған қарсы баяу жүреді. Бұл уақыт айырмашылығы сұйықтық жылдамдығына тура пропорционал. Transit -time әдісі туралы қосымша ақпарат: Транзит уақытының шығын өлшегіші
2. Доплер әдісі: Бұл әдіс Доплер эффектісіне негізделген. Ол ультрадыбыстық сигналды сұйықтыққа жібереді, ол тоқтатылған бөлшектерден немесе ауа көпіршіктерінен шағылысады. Шағылысқан сигналдың жиілік ығысуы сұйықтықтың жылдамдығына пропорционал. Доплер шығынын өлшегіш туралы қосымша ақпарат: Доплерлік ультрадыбыстық шығын өлшегіш
Техникалық артықшылықтар мен қолданбалар: · Инвазивті емес өлшеу: қысқыш сенсорлар құбырдың сыртына орнатылып, қысымның төмендеуіне әкелмейді және процесті тоқтатпай орнатуға мүмкіндік береді. Бұл оларды үлкен диаметрлі құбырлар мен жоғары ағынды қолданбалар үшін өте қолайлы етеді. Инвазивті емес өлшеу туралы қосымша техникалық ақпарат: Инвазивті емес су шығынын өлшегіш.
· Транзит уақыты: жоғары дәлдікті ұсынады, бірақ таза сұйықтықтар үшін ең қолайлы, өйткені бөлшектер немесе көпіршіктер сигналға кедергі келтіруі мүмкін.
· Доплер: транзиттік уақыт өлшегіштері істен шығатын екі фазалы ағындарды (тоқтатылған қатты заттар немесе көпіршіктері бар сұйықтықтар) өлшеу үшін тамаша.
Әдеттегі жылдамдық диапазоны: · Жалпы (Сұйықтар және Газдар): Өте әмбебап, өте төменнен өте жоғары жылдамдыққа дейін өлшеуге қабілетті, көбінесе 0,03 - 35 м/с (0,1 - 115 фут/с) аралығында.

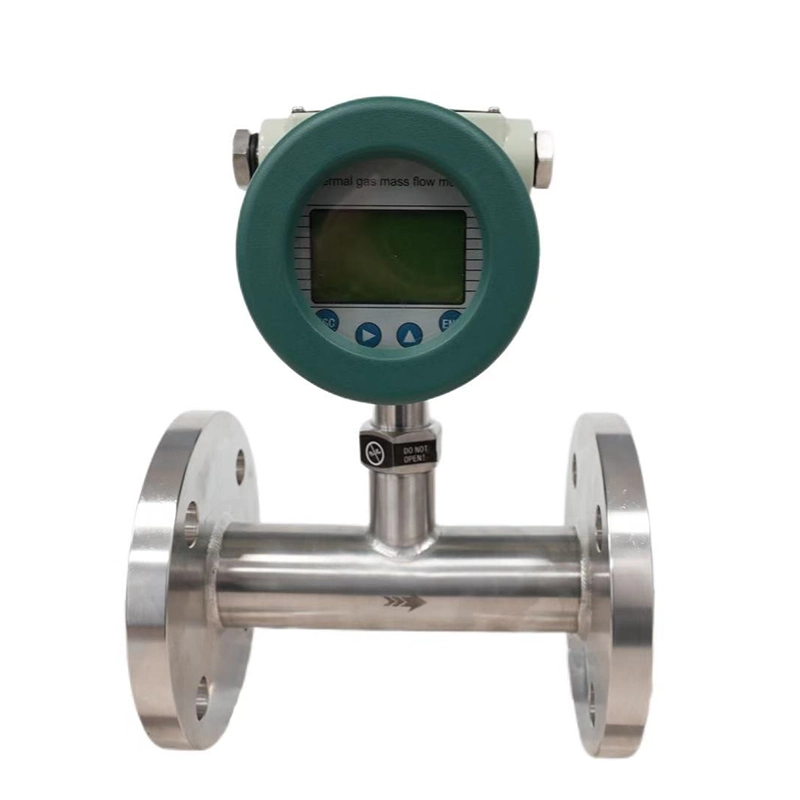

Жылулық массалық шығын өлшегіштер жылу беру принциптеріне негізделген жұмыс істейді. Ағын ағынына қыздырылған сезгіш элемент қойылады, ал ағынды анықтау үшін жылуды бөлу жылдамдығы өлшенеді.
Жұмыс принципі: екі негізгі режим бар:
1. Тұрақты температура анемометриясы (CTA): сенсор тұрақты температурада сақталады және оны ұстап тұру үшін қажетті қыздыру тогы өлшенеді. Жоғары ағын көбірек токты қажет етеді.
2. Тұрақты ток анемометриясы (CCA): сенсорға тұрақты ток қолданылады және нәтижесінде температураның өзгеруі өлшенеді. Жоғары ағын датчик температурасының төмендеуіне әкеледі.
Түрлері мен қолданбалары: · Ыстық сымды анемометр: бұл өте жоғары жиілікті реакциясы және шағын зонд өлшемімен танымал шынайы жылдамдық өлшегіш. Ол ағын өрісіндегі белгілі бір нүктелердегі лездік жылдамдықты өлшеу үшін сұйықтық динамикасын зерттеуде кеңінен қолданылады.
· Жылулық массалық шығын өлшегіштері: Өнеркәсіптік термометрлердің көпшілігі осылай жасалған. Олардың шығыс сигналы негізгі айырмашылық болып табылатын оның көлемдік ағынының жылдамдығына емес, сұйықтықтың массалық ағынының жылдамдығына тікелей байланысты. Олар төмен ағынды газды өлшеу үшін өте жақсы.
Әдеттегі жылдамдық диапазоны (өнеркәсіптік газ қолданбалары үшін): · Газдар: әдетте 0,1-ден 120 м/с (0,3-тен 400 фут/с) дейінгі өте кең диапазонмен төмен жылдамдықтағы қолданбалар үшін тамаша.
