Су балғасы дегеніміз не?

Су балғасы жабық жүйе ішіндегі сұйықтық ағынының күрт үдеуінен немесе баяулауынан туындайтын қысымның кенеттен жоғарылауын немесе төмендеуін білдіреді. Бұл гидравликалық соққы құбылысы қалыпты жұмыс қысымынан асатын күшті қысым толқындарын жасайды.

Клапан тез жабылғанда немесе сорғы кенеттен тоқтағанда, жоғары жылдамдықпен қозғалатын сұйықтық жүйе арқылы кері өтетін қысым толқынын тудыратын тоқтауға мәжбүр болады. Бұл толқынның күші дірілге, шуға немесе тіпті құрылымның бұзылуына әкелуі мүмкін.

Көбінесе су құбырларында байқалғанымен, ұқсас әсерлер бу жүйелерінде пайда болады, онда ол жиі бу балғасы деп аталады.

Өнеркәсіптік құбыр жүйелеріндегі бу балғасының құбылысы

Су балғасының қауіптілігін түсіну

Су балғасының зақымдануы мыналарды қамтиды:

Құйынды шығын өлшегіштеріне , Coriolis массалық шығын өлшегіштеріне немесе электромагниттік шығын өлшегіштеріне сүйенетін зауыттар үшін су балғасы көрсеткіштерді қатты бұрмалауы немесе сенсор корпусын біржола зақымдауы мүмкін.

Су балғасының негізгі себептері

Су балғасы әдетте ағын жылдамдығының кенеттен өзгеруінен туындайды. Бұл себептерді түсіну тиімді алдын алудың кілті болып табылады:

(1) Клапанның жылдам жұмысы

Клапан тым жылдам ашылған немесе жабылған кезде сұйықтық ағыны тоқтап немесе кенеттен басталып, құбыр желісі арқылы соққы толқынын тудырады. Бұл гидравликалық соққының ең көп тараған себептерінің бірі.

(2) Сорғының кенеттен іске қосылуы немесе тоқтауы

Сорғы күтпеген жерден тоқтаған кезде, мысалы, электр қуатының үзілуіне байланысты, сұйықтықтың импульсі сорғы мен клапандарға кері итеріп, үлкен қысымның жоғарылауын тудырады.

(3) Бу желілеріндегі жоғары жылдамдықты конденсат

Бу жүйелерінде конденсат жиналып, жоғары жылдамдықпен қозғалуы мүмкін. Бұл конденсат құбыр қабырғаларымен немесе фитингтермен соқтығысқанда, ол кейде бу конденсат балғасы деп аталатын қуатты су балғасын жасайды.

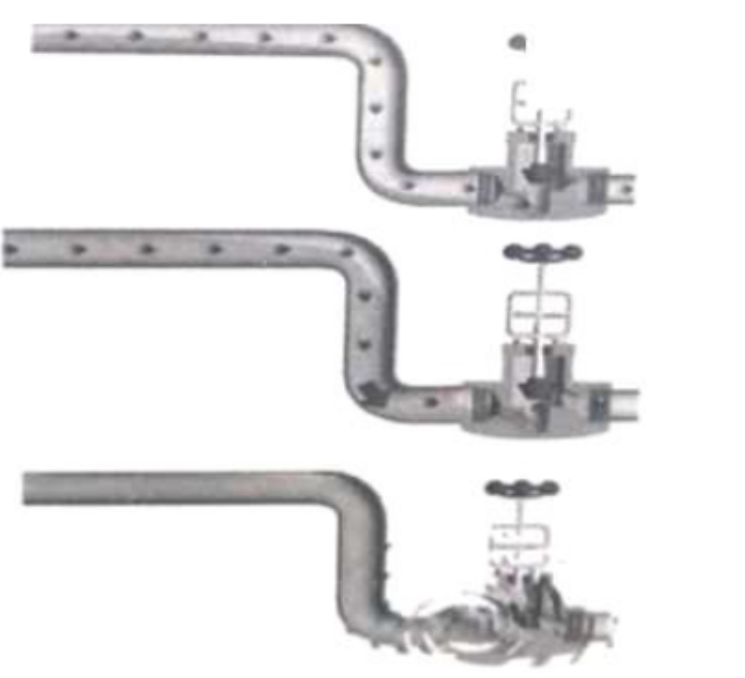

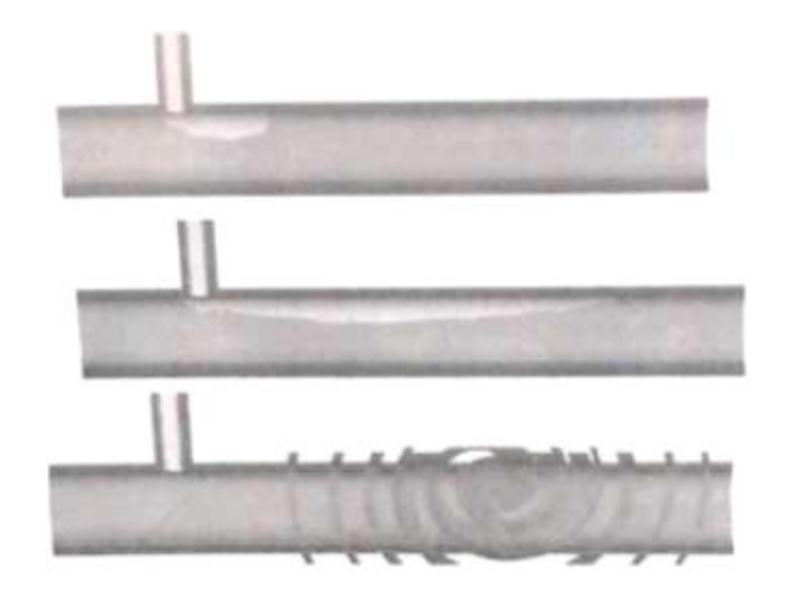

High-speed condensate produces water hammer	The condensation of steam suddenly causes water hammer
High-speed condensate creates water hammer when it collides with the pipe	Water hammer occurs when steam condenses rapidly and collides

(4) Құбырдың дизайны және жер бедері

Қатты көлбеу немесе кенеттен биіктік өзгерістері бар құбырлар көбірек сезімтал. Суды 20 метрден асатын биіктікке айдаған кезде гравитациялық потенциалдық энергия асқын қысымды күшейтеді.

(5) Ағынның шамадан тыс жылдамдығы

Жеткізу желісіндегі ағынның жылдамдығы тым жоғары болса, тіпті кішігірім бұзылулар қысымның үлкен динамикалық өзгеруіне әкелуі мүмкін, бұл су балғасының қаупін арттырады.

(6) Ұзын және күрделі құбыр жүйелері

Құбыр неғұрлым ұзағырақ болса және жер бедері неғұрлым көп болса, соғұрлым қысым толқындары шағылысып, күшейіп, қайталанатын балға әсерлерін тудырады.

Су балғасының алдын алу шешімдері

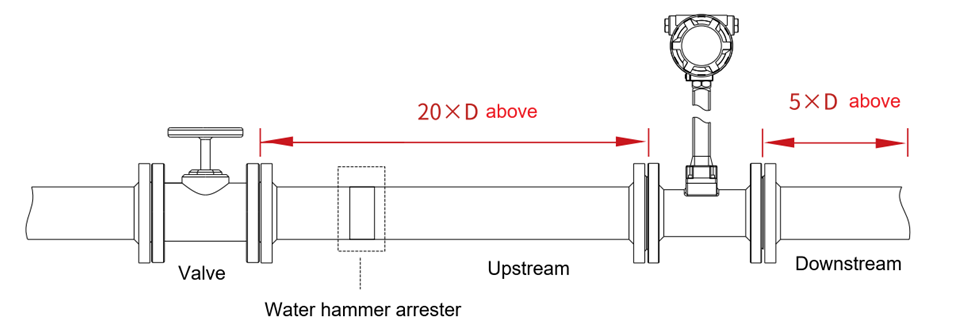

Су балғасының алдын алудың кешенді шешімдері

Су балғасын толығымен жою қиын, бірақ бірнеше инженерлік шаралар оның әсерін тиімді түрде азайта алады немесе алдын алады:

(1) Су балғасын ұстағышты орнатыңыз

(2) Аккумуляторды немесе ауа камерасын қосыңыз

Поршеньді немесе плунжерлі сорғыларды пайдаланатын жүйелерде шығын өлшегіштің алдыңғы жағындағы аккумулятор пульсацияны әлсіретіп, ағынды тұрақтандыруы мүмкін.

(3) Басқарылатын клапан жұмысын пайдаланыңыз

Жылдам клапан қозғалысын болдырмаңыз. Ағынның өзгеру жылдамдығын азайту үшін баяу ашылатын және баяу жабылатын клапандарды немесе ашылу жылдамдығы реттелетін автоматтандырылған басқару клапандарын пайдаланыңыз.

(4) Сорғыны басқаруды оңтайландыру

Сорғы жылдамдығын бірте-бірте арттыру немесе баяулату, ағынның кенеттен үдеуін немесе баяулауын азайту үшін жұмсақ іске қосу контроллерін немесе айнымалы жиілікті жетектерді (VFD) пайдаланыңыз.

(5) Құбырлардың дұрыс орналасуы

Құбырды ең аз биіктік айырмашылықтарымен жобалаңыз және мүмкіндігінше өткір иілулерден аулақ болыңыз. Шығын өлшегішті қысымның ауытқуына сезімтал емес жерлерге орнатыңыз.

(6) Кері клапандарды орнатыңыз

Тексеру клапандары немесе кері клапандар кері ағынды болдырмайды және кері қысымның көтерілу ықтималдығын азайтады.

(7) Қорғау мүмкіндіктері бар жоғары сапалы шығын өлшегіштерін пайдаланыңыз

Қысымның уақытша көтерілуіне төтеп беруге арналған шығын өлшегіштерін таңдаңыз. Мысалы, Silver Automation Instruments қиын гидравликалық орталарда ұзақ қызмет ету мерзімін қамтамасыз ететін берік тот баспайтын болаттан жасалған корпустары және қосымша су балғаларымен ылғалдандыру керек-жарақтары бар құйынды және Coriolis шығын өлшегіштерін ұсынады.

Су балғасын жою құралын қашан орнату керек

Осы алдын алу шараларын жүзеге асыру шығын өлшегіштерінің ұзақ мерзімді дәлдігін қамтамасыз етеді, техникалық қызмет көрсету шығындарын азайтады және құнды технологиялық жабдықты қорғайды.

Қорытынды: Құбырды су балғасынан қорғау

Су балғасы - кез келген сұйықтықты тасымалдау жүйесінің қауіпсіздігі мен сенімділігіне қауіп төндіретін маңызды мәселе. Оның себептерін түсіну және су балғасын ұстағыштарды , аккумуляторларды орнату және клапандарды дұрыс басқару сияқты профилактикалық шешімдерді енгізу арқылы өнеркәсіптер жабдықтың істен шығу қаупін айтарлықтай төмендете алады.

Шығын өлшегіштер , сорғылар және клапандар сияқты құралдарды гидравликалық соққыдан қорғау тек техникалық қызмет көрсету мәселесі емес; бұл жүйе тиімділігін, өлшеу дәлдігін және жұмыс қауіпсіздігін сақтаудағы маңызды қадам.
