Миллисекундтық жауап беру уақытының шығын өлшегіштері: MEK еріткішін жылдам және дәл таратудың кілті

Қазіргі өндіріс әлемінде жылдамдық пен дәлдік қатар жүреді. Қазір көптеген конвейерлер соншалықты жоғары жылдамдықпен жұмыс істейді, тіпті секундтың бір бөлігі де өзгереді. Жақында біздің тұтынушыларымыздың бірі бізге қиын мәселемен келді: олар пластик бөлшектерді құрастыру кезінде MEK (метил этил кетон) еріткішінің ағынын өлшеу керек болды.

Күрделі бөлігі? Әрбір қолдану 100-ден 300 миллисекундқа дейін созылды – бұл көзді ашып-жұмғанша аз – және еріткіш көлемі шамамен 20 psi қысымда 0,01 мл-ден 0,75 мл-ге дейін ауытқиды. Сұрақ қарапайым болды: кез келген шығын өлшегіш шынымен тез болып жатқан нәрсені «көре» және өлшей ала ма?

Неліктен бұл осындай сынақ болды

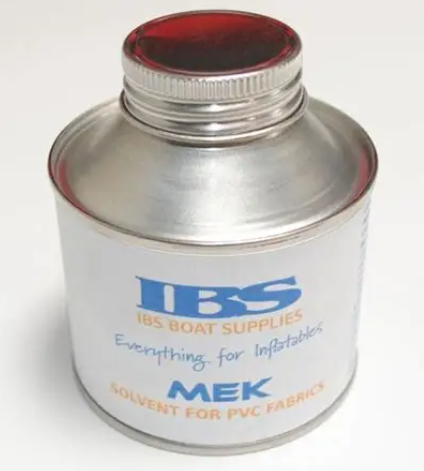

MEK – мұқият өңдеуді қажет ететін ұшпа еріткіш. Мұндай аздаған шамаларды осындай қысқа жарылыстарда өлшеу қазірдің өзінде қиын, бірақ оны автоматтандырылған процесте сенімді және қайталап орындау одан да қиын.

Көптеген дәстүрлі шығын өлшегіштері бұл үшін жасалмаған. Олар не тым баяу әрекет етеді, дәл болу үшін көбірек ағын қажет немесе MEK сияқты еріткіштермен жақсы жұмыс істей алмайды. Біздің тұтынушы үшін болжау мүмкін емес еді - олар сенімділік, әрбір циклді қажет етті.

Неліктен біз Coriolis масса шығын өлшегішін таңдадық

Дәл осы жерде заманауи Coriolis массалық шығын өлшегіштері жарқырайды. Тісті доңғалақтары немесе поршеньдері бар механикалық есептегіштерден айырмашылығы, Кориолис өлшегіші Coriolis эффектісі арқылы масса ағынын тікелей өлшейді. Бұл сұйықтықтың қысымына, температурасына немесе тұтқырлығына мән бермейтінін білдіреді - ол тек өтетін нақты массаны өлшейді.

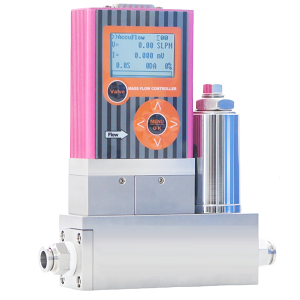

Ең бастысы, соңғы Coriolis технологиясы керемет жылдам әрекет етеді. Кейбір үлгілер ағынның өзгерістерін бірнеше миллисекундта қабылдай алады. Тұтынушы үшін біз шығын өлшегіш режимінде 0,1 секундтан аз және ағынды басқару режимінде 0,2 секундтан аз жауап беру уақыты бар SH-CMF-FE Micro Coriolis массалық шығын өлшегішін таңдадық. Бұл MEK 100–300 мс жарылыстарын оңай түсіру үшін жеткілікті жылдам.

Бұл жұмысты не жасайды

Міне, неге Кориолис шешімі соншалықты жақсы сәйкес келеді:
• Лездік жауап – ағын өзгерістерін дереу дерлік анықтайды
• Еріткіштермен дәлдік – ±0,25% дәлдік, тіпті MEK сияқты ұшпа сұйықтықтармен де
• Химиялық төзімділік – 316L тот баспайтын болаттан жасалған бөлшектер MEK деңгейіне төтеп береді
• Кең диапазон – өте кіші және үлкен ағын жылдамдығын өңдейді, coriolis шығын өлшегішінің бұрылу коэффициенті 100:1 дейін жетеді.
• Қауіпсіздік үшін артық құрастырылған – 20 psi-ден әлдеқайда жоғары қысымға арналған
Бұл біздің тұтынушымыздың әрбір түсірілімде қанша еріткіш бөлініп жатқанын миллисекундқа дейін дәл өлшей алатынын білдірді.

Неліктен басқа есептегіштер жеткіліксіз болды

Біз балама нұсқаларды да қарастырдық, бірақ олардың барлығында кемшіліктер болды:

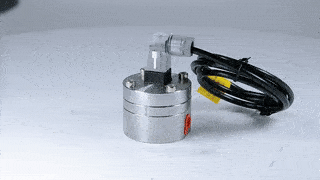

• Оң орын ауыстыру есептегіштері (сопақ тісті беріліс сияқты): тұрақты ағын үшін дәл, бірақ олардың қозғалатын бөліктері миллисекундтық жарылыстарға төтеп бере алмайды. Олар сондай-ақ қосымша қысымның төмендеуін қосады және MEK тығыздағыштарға қатал болуы мүмкін.

• Басқа көлемдік датчиктер: турбиналық шығын өлшегіш , дифференциалды қысым немесе жылу датчигі барлығы баяу қолданбаларда жақсы жұмыс істейді, бірақ оларда мұнда қажетті реакция жылдамдығы жоқ.

Қысқасы, Кориолис сұранысты қанағаттандыра алатын жалғыз технология болды.

Үлкен сурет

Бұл жоба құрастыруды автоматтандырудың қалай өзгеретінінің жақсы мысалы болып табылады. Дайындау циклдары енді миллисекундтармен, көлемдер миллилитрдің бөліктерімен өлшенеді және сапа талаптары бұрынғыдан да қатаң. Бұл жүйелердегі шығын өлшегіштері енді жай ғана «өлшеу құрылғылары» емес – олар өнімнің тұрақты сапасын қамтамасыз ететін нақты уақыттағы басқару циклінің бөлігі болып табылады.

Алға қарау

Өндіріс желілері жылдамдаған сайын, миллисекундтық жауап ағынын өлшеу қажеттілігі тек өседі. Бұрын «бар болғаны жақсы» болған нәрсе тез арада талапқа айналады. Біздің тұтынушымыздың SH-CMF-FE Coriolis есептегішімен жетістігі осы өте жылдам қолданбаларда сенімді өлшеуге қол жеткізу мүмкін ғана емес, сонымен қатар практикалық екенін көрсетеді.

Қорытынды

100 миллисекундта 0,01 мл MEK өлшеу мүмкін емес сияқты, бірақ дұрыс технологиямен олай емес. Кәдімгі шығын өлшегіштерінің шегінен шығып, жылдам жауап беретін Coriolis шешімін қолдану арқылы біздің тұтынушы енді олардың құю процесін дәл және сенімді басқарады.

Бұл бір ғана жобаға қатысты емес. Бұл миллисекундтар маңызды, ал жетілдірілген шығын өлшегіштері «жеткілікті жақсы» және шынымен ерекше арасындағы айырмашылықты жасайтын өндірістің болашағына шолу.

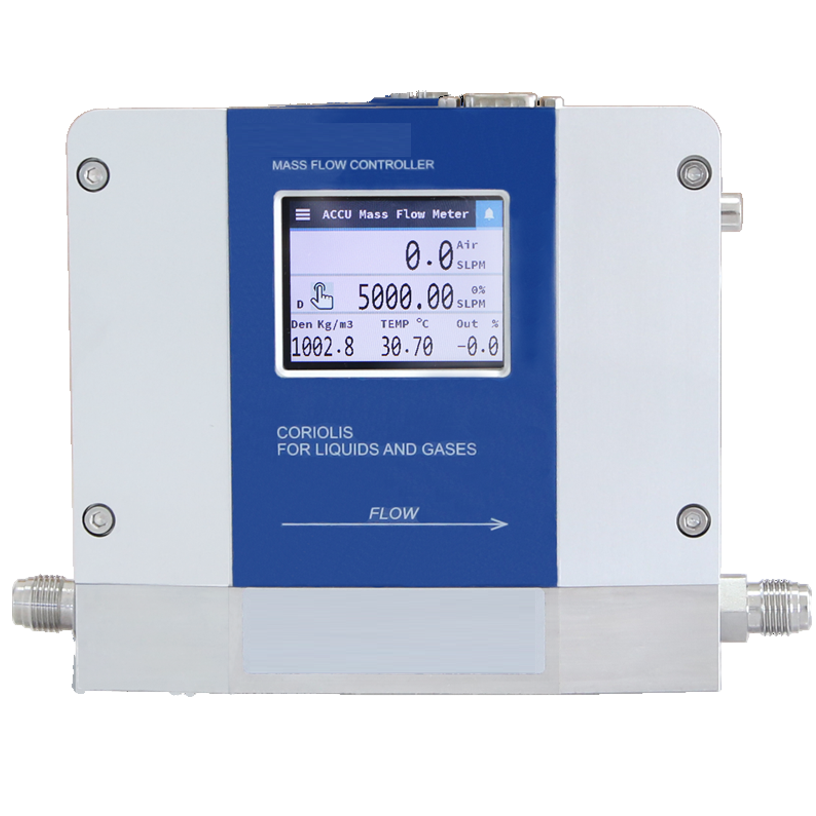

Төменде біздің микро Coriolis шығын өлшегішіміздің жақын көрінісі берілген.
