Тұзды су шығынын есептегішті қалай таңдауға болады?

Тұзды суды өлшеу үшін шығын өлшегішін таңдау

Тұзды көлдің химия өнеркәсібінде тұзды су ағынын дәл және сенімді өлшеу процесті бақылау және ресурстарды пайдалану үшін өте маңызды. Өнеркәсіптік автоматтандыру жақсарған сайын шығын өлшегіштері, әсіресе электромагниттік шығын өлшегіштері (магниттік ағын) тұзды ерітінділерді өңдеу жүйелеріндегі ағынды өлшеуге арналған маңызды құрылғыға айналды. Тұзды көлдерден алынған тұзды су әдетте жоғары өткізгіштікке ие, сонымен қатар ол өте коррозияға ұшырайды және кристалдануға бейім, бұл турбиналық шығын өлшегіш (TUF) немесе шойынның оң ығысу шығынын өлшегіші сияқты кейбір шығын өлшегіштер технологиясы үшін ағынды өлшеуді қиындатады. Бұл мақалада тұзды судың тұзды ерітіндісі үшін шығын өлшегіштерін қалай таңдау керектігі туралы айтылады. Ол өте жоғары немесе төмен температуралар, коррозиялық орталар және жоғары минералды концентрациялар сияқты қиын жағдайларда магниттік шығын өлшегіштердің артықшылықтарына назар аударады.

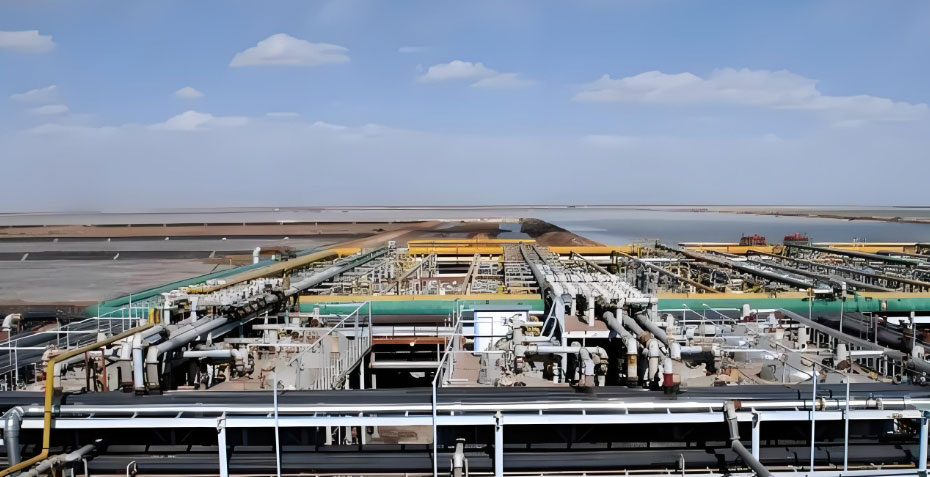

Тұзды су шығынын өлшегіш тұзды көлдің химия өнеркәсібінде қажет

Шолу

Тұзды көлдің химия өнеркәсібі тұзды суды алып, оны литий, калий, бор және магний сияқты пайдалы минералдарға айналдырады. Бұл тұзды ерітінділер әдетте өте тұзды, өте коррозиялық және жоғары электр өткізгіштікке ие (көбінесе 100 мс/см-ден астам). Олар сондай-ақ ағып жатқанда кристалдануға бейім. Сонымен қатар, көптеген тұзды ерітінділерді өңдейтін өсімдіктер өте ыстық немесе өте суық жерлерде жұмыс істейді, температура -30 ° C пен 90 ° C аралығында болады. Олар сондай-ақ өндірістік желілерде күшті қышқылдар мен сілтілерді жиі пайдаланады. Осындай қиын жағдайларға байланысты ағынды өлшеу құралдарын дұрыс таңдау процесті басқарудың тұрақты және ұзақ уақытқа созылуын қамтамасыз ету үшін өте маңызды.

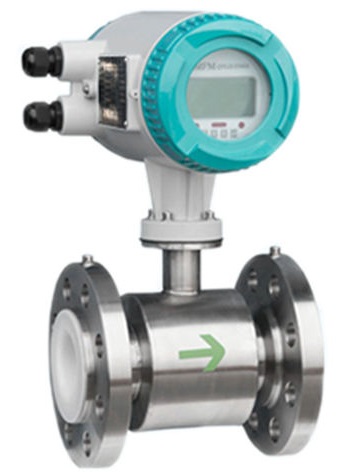

Электромагниттік шығын өлшегіш - тұзды суды өлшеу үшін тамаша шешім

Магниттік шығын өлшегіш - тұзды суды өлшеудің ең жақсы тәсілі.

Электромагниттік шығын өлшегіштері тұзды көлдің химиялық қолданбаларында танымал, өйткені олар қысымды жоғалтпай жоғары өткізгіш және абразивті сұйықтықтарды дәл өлшей алады. Олар сонымен қатар тот баспайтын шығын өлшегіштері. Олар тұзды ерітіндіні өлшеу үшін тамаша, өйткені олар коррозияға ұшырамайтын материалдардан жасалған, олар кедергі жасамайды және пластикалық немесе төселген құбырлармен жұмыс істейді. Бұл мақалада тұзды су үшін шығын өлшегішін таңдау кезінде ескерілетін негізгі факторлар, соның ішінде сұйықтық қасиеттері, орнату шарттары және мөлшерлеу, көлемді өлшеу және сауданы өлшеу сияқты қолдану сценарийлері қарастырылады.

Тұзды су үшін электромагниттік шығын өлшегіштерін қалай таңдауға болады?

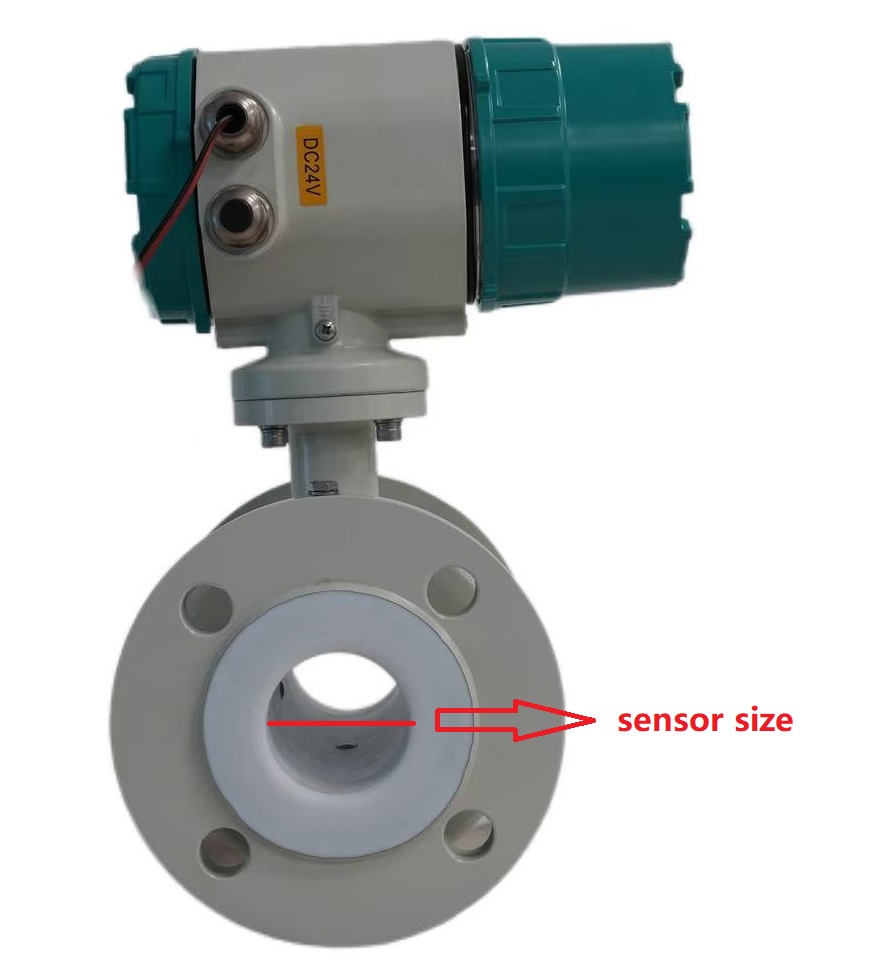

Тұзды су ағынының сенсорының өлшемі құбырдың өлшеміне қарағанда жақсырақ

Тұзды су шығынын өлшегіш өлшемін таңдау

Электромагниттік шығын өлшегіштің диаметрін таңдау міндетті түрде диаметрмен бірдей болмауы мүмкін және ағынның жылдамдығы мен жылдамдығына негізделуі керек. Алайда, тұзды көлдің химия өнеркәсібі үшін шикізат және аралық сұйықтық ретінде ол жоғары тұтқырлық және төмен ағын жылдамдығы (әдетте 2,0-4,0 м/с) сипаттамаларына ие. Электромагниттік шығын өлшегіштерді құбыр диаметрімен бірдей датчик диаметрі бар мұндай құбырларда қолдануға болады. Ағынның жылдамдығы 1,0 м/с төмен болған кезде өлшеу дәлдігін қамтамасыз ету және инвестицияны салыстырмалы түрде азайту үшін сәйкес ағын диаметрі бар электромагниттік шығын өлшегішін таңдауға болады. Төменде тұзды су ағынының диапазоны мен магниттік шығын өлшегіш сенсорының өлшемін тізімдейміз.

Ағынның жылдамдығы мен диапазонын таңдау

Тиісті тұзды су ағынының ауқымын таңдаңыз

Тұзды көлдің химия өнеркәсібі көбінесе коррозияға қарсы пластик құбырларды пайдаланады және тұзды су шығынын өлшегіштердің қаптамасын ескере отырып, ағын жылдамдығы әдетте 2 м/с реттеледі. Кристалдануға бейім кейбір материалдар үшін (мысалы, натрий карбонаты ерітіндісі, ингредиент ерітіндісі: кристалдану негізінен бор магнийінің күрделі тұзы) ағын жылдамдығын 3,0-4,0 м/с дейін арттыру шаралары қолданылады. Ағын жылдамдығының жоғарылауы ағын шуының жоғарылауына әкеледі, бұл құбыр желісінің дірілінен өлшеу дәлдігіне әсер етуі мүмкін. Магниттік шығын өлшегіштерін орнату жағдайында амортизаторлар алдында және кейін орнатылуы керек. Магниттік шығын өлшегішінің толық диапазоны күтілетін максималды ағын мәнінен үлкен, әдетте күтілетін максималды ағыннан 1,2 есе көп. Белгілі бір өлшем дәлдігін қамтамасыз ету үшін қалыпты өлшеу ағынының жылдамдығы аспаптың толық диапазонының 50%-дан асады.

Электродтар мен лайнерлерді таңдау

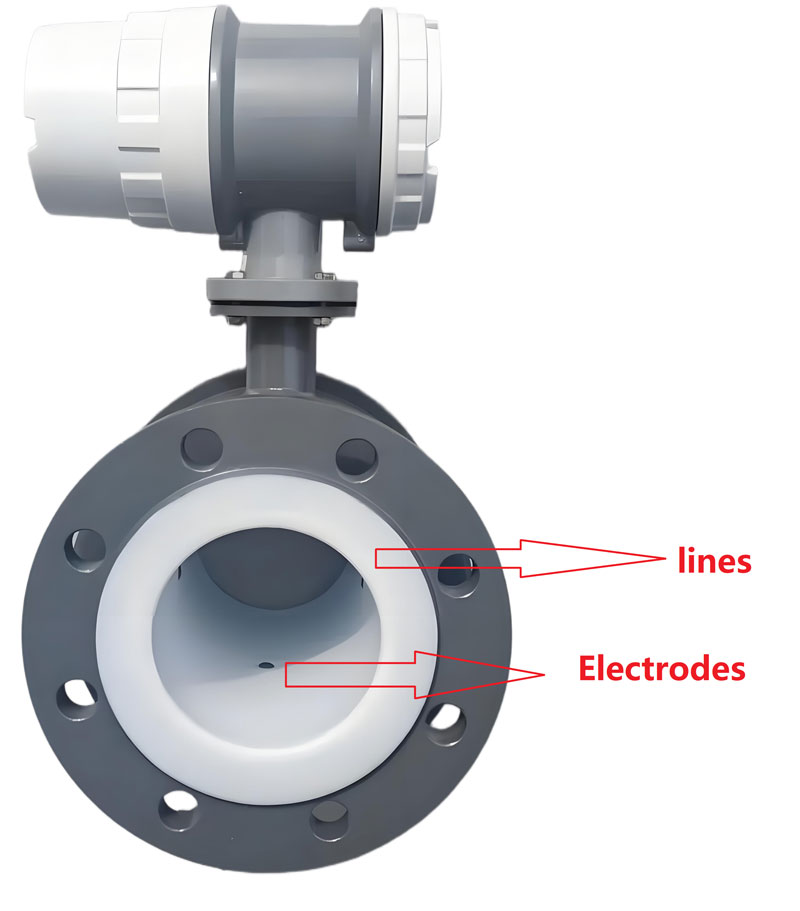

Магниттік тұзды су шығынын өлшегіш үшін дұрыс сызықтар мен электродтарды таңдаңыз

Электродты ластамайтын кристалдар, түйірлер немесе шөгінділер жасамайтын тасымалдағыштар үшін стандартты электродтарды пайдалану керек; әйтпесе қырғыш электродтарды пайдалану керек. Тұзды көл химия өнеркәсібінде жеңіл кристалданатын сілтілі ерітінділер үшін қырғыш электродты электромагниттік шығын өлшегіштерді, ингредиент ерітінділерін (бор магний комплексті тұздарының кристалдануы), жуу ерітінділерін және т.б. пайдалануды қоспағанда, қалғандары үшін стандартты электродты электромагниттік шығын өлшегіштер қолданылады. Цехтағы технологиялық құбырлар негізінен пластикалық оқшаулағыш материалдан жасалғандықтан, екі электродты электромагниттік шығын өлшегіш таңдалса, өлшеу дәлдігін қамтамасыз ету үшін жерге тұйықтау сақинасын орнату қажет. Дегенмен, қарапайым жерге қосу сақиналары коррозияға бейім, ал коррозияға төзімді титан немесе тантал жерге қосу сақиналарын пайдалану қымбатқа түседі. Сондықтан өлшеу дәлдігін қамтамасыз ету, шығындарды азайту және орнату мен техникалық қызмет көрсетуді жеңілдету үшін үш электродты электромагниттік шығын өлшегіш таңдалады.

A: Қолданылатын; B: Қол жетімді, қызмет ету мерзімі қысқа; N: пайдалануға болмайды; R: бөлме температурасы; S: қайнау температурасы; Ст: қанықтылық;

Тұзды су түрлеріне магниттік шығын өлшегішті таңдау

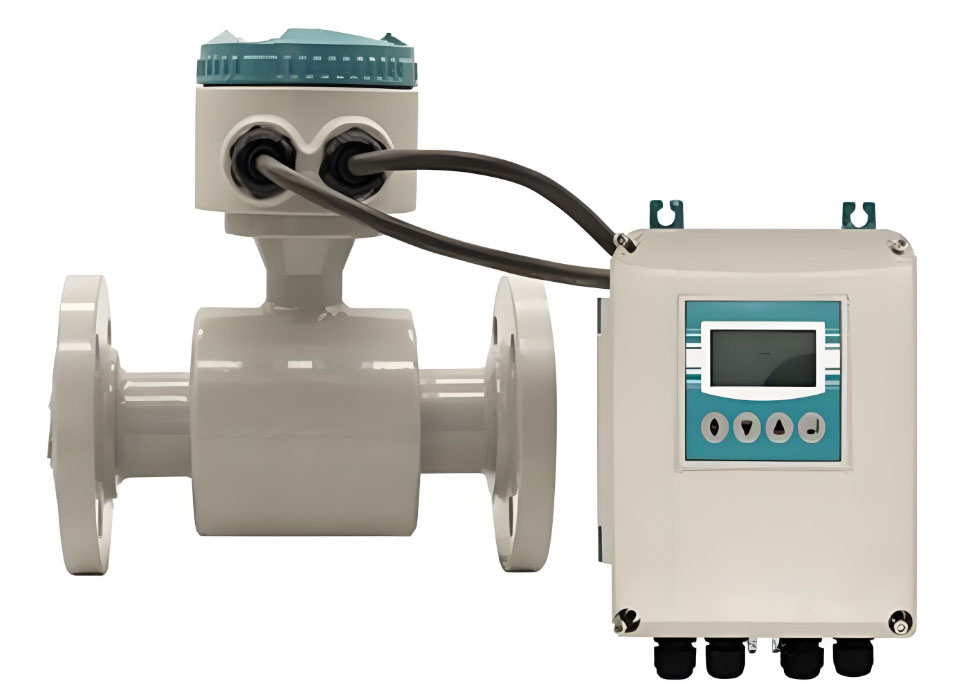

Тұзды суға арналған қашықтағы магниттік шығын өлшегіш

Электромагниттік шығын өлшегіштердің түрлері біріктірілген және қашықтағы дисплей түрлеріне бөлінеді. Қыста ең суық температура -30 ℃ дейін жетуі мүмкін және көптеген электромагниттік шығын өлшегіштері ашық ауада қолданылады. Литий мен бор жүйесін өндіруде магний литийін бөлу, қысымды сүзу және жуу процестері үшін қоршаған ортаның ылғалдылығы салыстырмалы түрде жоғары. Тазалау, булану және түрлендіру сияқты процестердің температурасы 90 ℃ дейін жетуі мүмкін. Сондықтан, жоғары ылғалдылық, төмен температура, жоғары температуралы сұйықтықтар және діріл көздері сияқты жұмыс жағдайлары үшін өлшеу компоненттеріне әсер етуді тиімді болдырмау, өлшеу дәлдігін қамтамасыз ету және электромагниттік шығын өлшегіштің қызмет ету мерзімін қамтамасыз ету үшін қашықтағы дисплей түріндегі шығын өлшегіш таңдалады. Дегенмен, электромагниттік шығын өлшегіш датчигі мен таратқыш арасындағы сигнал кабелі тым ұзын болмауы керек және өндірушінің арнайы кабелін пайдалану керек екенін ескеру керек, әйтпесе

Бұл өлшеу дәлдігіне әсер етеді. Қалған жұмыс жағдайлары үшін біріктірілген дизайн жақсырақ.

Қысым мен температураны таңдау

Құбырдағы тұзды судың нақты жұмыс қысымы тұзды су шығынын өлшегіштің номиналды жұмыс қысымынан төмен болуы керек . Теріс қысым -60КПа жетуі мүмкін булану процесіндегі сияқты құбырда теріс қысымның бар-жоғына назар аудару керек. Мұндай жұмыс жағдайлары туралы тапсырыс беру кезінде тұзды су шығынын өлшегіш өндірушінің техникалық персоналына хабарлау керек және төсеу материалына қатаң талаптар қойылуы керек. Нақты температура шығын өлшегішпен белгіленген температура талаптарына сәйкес келуі керек.

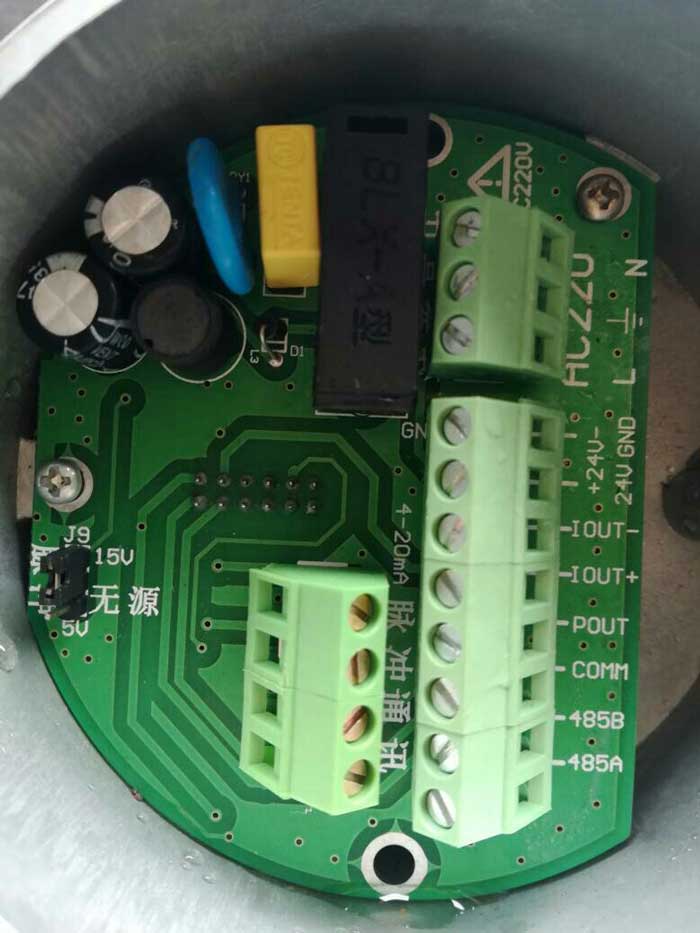

Қуат көзін таңдау

Тұзды су шығынын өлшегішті таңдаған кезде 220 В немесе 24 В тұрақты ток көзін анықтау керек

Электромагниттік шығын өлшегіш үшін қуат көзін таңдау шығын өлшегіштің өзіне және жұмыс орнындағы ортаға негізделуі керек. Егер сайтта рұқсат етілсе, ыңғайлы электрмен жабдықтау, қауіпсіздік және оңай техникалық қызмет көрсету принциптерін сақтау керек. Тұзды көлдің химиялық кәсіпорны ретінде шикізат пен технологиялық сатылардың 90%-дан астамы сұйық фазада. Жұмыс кезінде цех ішіндегі ылғалдылық салыстырмалы түрде жоғары, бүкіл жұмыс кезінде жанғыш газ түзілмейді. Сондықтан DC24V қуат көзін пайдалану қауіпсізірек. Сыртқы құрғақ орта, AC220V қуат көзін таңдаңыз, басқаруға оңай, техникалық қызмет көрсету оңай және шығындарды азайтады. Кейбір жарылыстан қорғалған жағдайларда, мысалы, газ қазандықтарында қолданылатын шығын өлшегіштері, батареямен жұмыс істейтін электромагниттік шығын өлшегіштерін таңдау өте қолайлы.

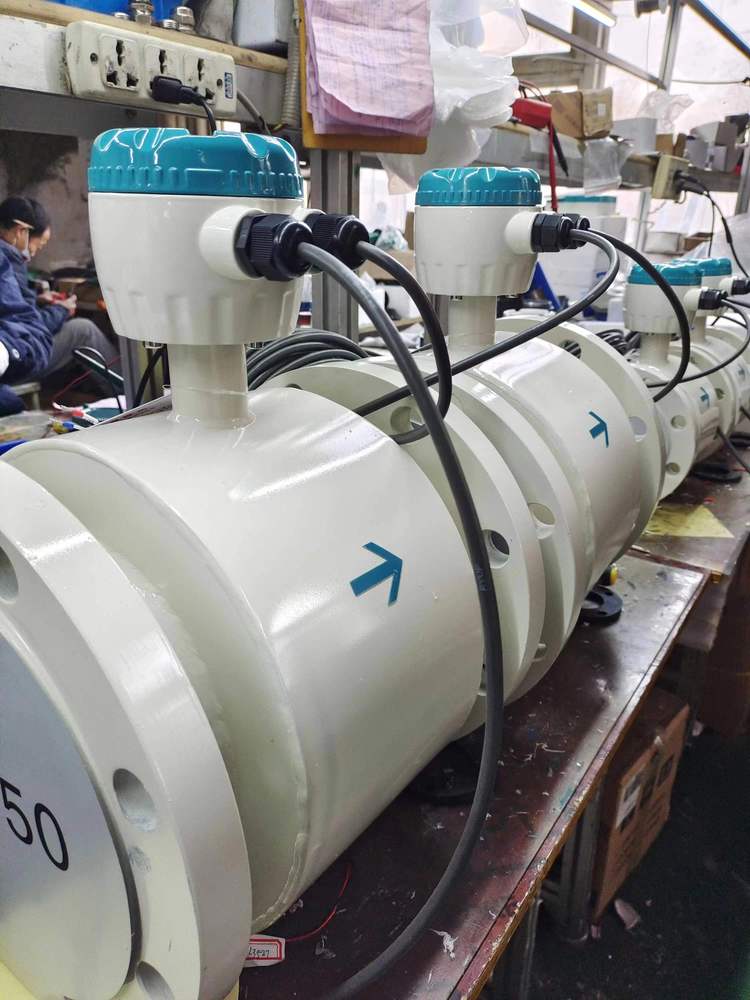

Тұзды су шығынын өлшегіш үшін қорғаныс деңгейін таңдау

Тұзды су шығынын есептегіш үшін қажет IP67 немесе IP65 қорғаныс деңгейі

Электромагниттік шығын өлшегіштің қорғаныс деңгейі нақты жағдайға сәйкес таңдалуы керек. Сенсорды жер астына орнату керек және ол жиі суға батырылған кезде IP68 таңдалуы керек. Жер үстінде орнатылған сенсорлар үшін IP65 және IP67 таңдалуы керек. Кез келген жағдайда электромагниттік шығын өлшегіштің дисплей бөлігі суды пайдалана алмайды немесе суға кіре алмайды, бұл электромагниттік шығын өлшегішке зақым келтіруі мүмкін. Тұзды көлдің химиялық кәсіпорны болғандықтан, өндіріс кезінде цехтағы ылғалдылық жоғары, бірақ IP65 (IP65 антиспрей түрі, электромагниттік шығын өлшегіш датчигі корпусы кранды электромагниттік шығын өлшегіш датчиктің кез келген бағыттағы суды шашыратуға мүмкіндік береді, бүрку қысымы 30Кпа, судың шығуы 12,5 л/с және қашықтық). ）Қорғау деңгейі бар электромагниттік шығын өлшегіш жердегі өлшеу талаптарына толығымен сәйкес келеді.

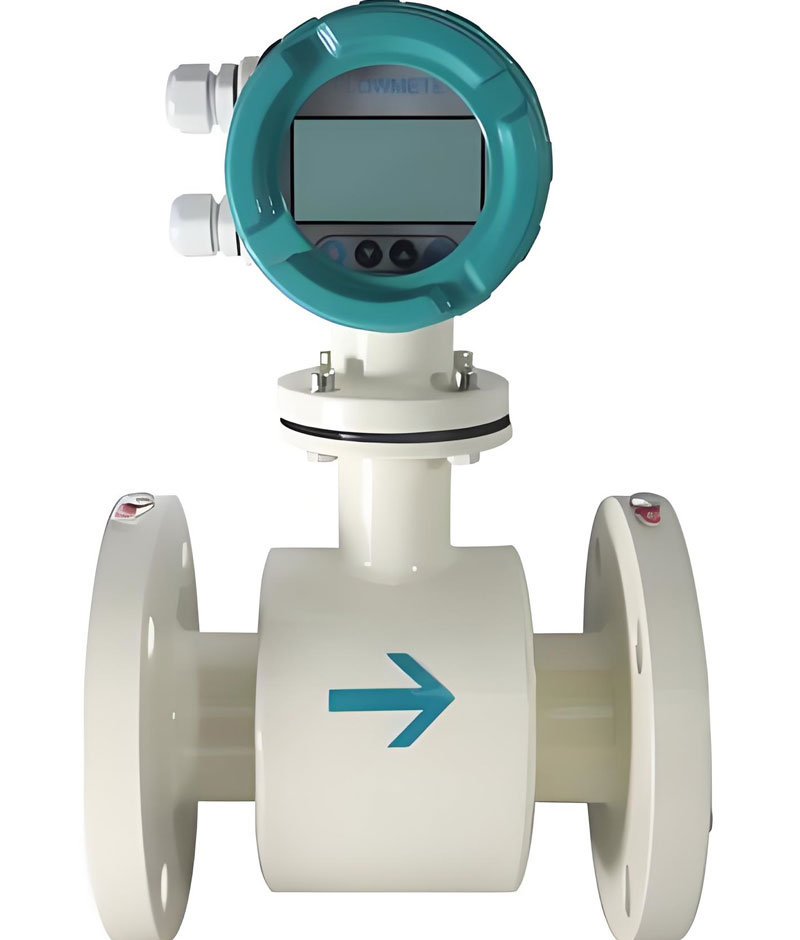

Тұзды судың технологиялық қосылымын таңдау

Тұзды суды өлшеу кезінде фланецті технологиялық қосылымға артықшылық беріледі

Электромагниттік шығын өлшегіштердің бұрандалы қосылымдары, фланецті қосылымдары, қысқыш түрлері және т.б. бар. Фланецті жалғанған электромагниттік шығын өлшегіштері әдетте тұзды көлдің химия өнеркәсібінде қолданылады. Таңдау кезінде фланецтің инженерлік қысымы мен стандарттарын процесспен сәйкестендіру қажет.

Тұзды су үшін магниттік шығын өлшегіштің бағасы қандай?

Магниттік шығын өлшегіштері диаметрі DN10-дан DN300-ге дейінгі аралықтағы теңіз суы/тұзды су үшін әдетте пайдаланылады. DN50-150 бағасы шамамен 400-1000 АҚШ долларын құрайды

PTFE/PFA /F46 сияқты төсеніш материалдарының тұзға төзімділігі жоғары, ал s Titanium сияқты электродтық материалдар коррозияны болдырмау үшін ұсынылады. Магметрдің корпусы көміртекті болаттан, 304 немесе 316 баспайтын болаттан жасалуы мүмкін, 316 хлорид ионының коррозиясына төзімдірек, бірақ сәл қымбатырақ.

Байланыс функциясы бойынша негізгі модель 4-20мА/RS485/импульсті қолдайды; HART және Profibus DP/PA протоколдарын қолдау үшін үлгіні жаңарту бағаны шамамен 20-40%-ға арттырады.

Қысым көрсеткіші әдетте PN40 немесе PN64 сияқты 1,0-ден 2,5 МПа (PN10 - PN25) немесе одан да жоғары болатын өнеркәсіптік құбыр желілеріне қолданылады. Жоғары қысымды орта (PN40 немесе PN64) қажет болса, құны да артады.

Жалпы, әдеттегі DN50, PTFE төсемі, SS316 электрод, 304 қабық, 4-20мА+HART протоколы бар, PN16 сортты тұзды су шығынын өлшегіштің бағасы шамамен 800-900 АҚШ долларын құрайды; 316 қабықшасына, Profibus протоколына немесе одан жоғары қысым деңгейіне жаңартылса, ол 1000 -1200 АҚШ доллары және одан жоғары деңгейге жетуі мүмкін.

5 тұзды су шығынын өлшеуіштерін таңдауға арналған жиі қойылатын сұрақтар (ЖҚС).

1-сұрақ: Неліктен электромагниттік шығын өлшегіш тұзды суды қолдану үшін ең жақсы таңдау болып табылады?

Электромагниттік шығын өлшегіштердің қозғалатын бөліктері жоқ, бұл техникалық қызмет көрсету талаптарын азайтады және ± 0,5% немесе одан жоғары дәлдікке жетеді. Олар өнеркәсіптік теңіз суы мен тұзды суды тұщыту жабдықтарына өте қолайлы, сонымен қатар бағасы өте жақсы, шамамен 300-800 доллар.

2-сұрақ: Тұзды су ортасына жарамды коррозияға төзімді материалдарды қалай таңдауға болады?

PTFE немесе перфторалкоксидті шайыр төсеу материалдарын, сондай-ақ титан немесе Хастеллой қорытпасының электродтарын таңдау арқылы электромагниттік шығын өлшегіштер тұзды суды толығымен өңдей алады. Титан хлоридтерге, гипохлориттерге және теңіз суына тамаша коррозияға төзімділікке ие, ал никель қорытпалары тот баспайтын болаттан жақсы коррозияға төзімділікті қамтамасыз етеді, әсіресе төмен концентрациядағы қышқыл мен тұзды суды қолдануда. Қоршаған орта да коррозиялық болса, тіпті тот баспайтын болаттан жасалған қабық материалын таңдауға болады.

3-сұрақ: Тұзды суды өлшеуге электромагниттік шығын өлшегіштерден басқа қандай шығын өлшегіштер жарамды?

Тұзды суды қолдануда шығын өлшегіштердің келесі түрлерін де қарастыруға болады:
Ультрадыбыстық шығын өлшегіш: теңіздегі отын жүйелеріне, теңіздегі мұнай-газ платформаларына және жағалаудағы суды бақылауға ең қолайлы, инвазивті емес орнату опцияларын қамтамасыз етеді
Ротаметр: ауыспалы аймақ шығын өлшегіштері PTFE төсеу материалынан жасалуы мүмкін және коррозиялық сұйықтықтармен тұзды суды толығымен өлшей алады. Сонымен қатар, silverinstruments.com сайтында лездік ағын жылдамдығын көрсететін ротордың шығын өлшегіші ғана емес, сонымен қатар тұзды судың жалпы мөлшерін көрсететін ағын аккумуляторы бар.

4-сұрақ: Құйынды шығын өлшегіш тұзды суды өлшей ала ма?

Тұзды суды өлшеу үшін құйынды шығын өлшегішті пайдалану ұсынылмайды, өйткені құйынды шығын өлшегіштің сұйықтық қабылдау материалы тот баспайтын болаттан жасалған 304 немесе 316 болып табылады, ол әлі де уақыт өте тұзды сумен тоттанады.
Отандық шығынды өлшейтін аспаптар өнеркәсібінің жетілуімен литий карбонаты, бор қышқылы және калий тыңайтқышы сияқты тұзды көлдің химиялық кәсіпорындары да ішкі нарықпен интеграцияланатын болады. Электромагниттік шығын өлшегіштері маңызды өнеркәсіптік ағынды өлшеу құралы ретінде DCS бақылауында өз рөлін атқару үшін ерекше маңызды. Кәсіпорындарды дәл өлшеу деректерімен қамтамасыз ету, еңбек шығындарын азайту және өндіріс тиімділігін арттыру үшін орынды және дұрыс таңдау ерекше маңызды.

Қорытынды

Отандық шығынды өлшейтін аспаптар өнеркәсібінің жетілуімен литий карбонаты, бор қышқылы және калий тыңайтқышы сияқты тұзды көлдің химиялық кәсіпорындары да ішкі нарықпен интеграцияланатын болады. Электромагниттік шығын өлшегіштері маңызды өнеркәсіптік ағынды өлшеу құралы ретінде DCS бақылауында өз рөлін атқару үшін ерекше маңызды. Кәсіпорындарды дәл өлшеу деректерімен қамтамасыз ету, еңбек шығындарын азайту және өндіріс тиімділігін арттыру үшін орынды және дұрыс таңдау ерекше маңызды.
