Дәлдік, тиімділік және ұзақ мерзімді сенімділік туралы айтатын болсақ, сандық өнеркәсіптік шығын өлшегіштері механикалық әріптестерінен әлдеқайда жоғары. Сіз бақылап отырған ортаға қарамастан, ол су, газ, май, жоғары тұтқыр сұйықтықтар немесе коррозиялық химиялық заттар болсын, дұрыс сандық шығын өлшегішті таңдау өнеркәсіптік операцияларыңызда дәл көрсеткіштер мен оңтайлы өнімділікті қамтамасыз етеді.
Бұл нұсқаулықта біз
сандық шығын өлшегіштердің ең көп тараған түрлерін бөлеміз, олардың мүмкіндіктерін салыстырамыз және сатып алмас бұрын не іздеу керектігін түсінуге көмектесеміз. Сандық шығын өлшегіштердің түрлері (және оларды қалай салыстырады)
Өнеркәсіптік қондырғыларда қолданылатын сандық шығын өлшегіштердің бірнеше түрі бар. Олардың әрқайсысы басқа принцип бойынша жұмыс істейді және нақты қолданбаларға сәйкес келеді. Мұнда қысқаша шолу:
Электромагниттік шығын өлшегіш
Магниттік шығын өлшегіштер, сондай-ақ электромагниттік шығын өлшегіш, магметрлер деп те аталады, сұйықтық ағынының жылдамдығын есептеу үшін магнит өрісі арқылы ағып жатқан сұйықтық шығаратын кернеуді өлшейді.
Ең жақсысы: Өткізгіш сұйықтықтар (мысалы, су, қышқыл, химиялық, сүт, суспензия, ағынды сулар)
Бұл қалай жұмыс істейді: Фарадейдің электромагниттік индукция заңы арқылы ағынды өлшейді
Артықшылықтары: қозғалатын бөліктердің болмауы, жоғары дәлдік, төмен қысымның төмендеуі
Кемшіліктері: өткізбейтін сұйықтықтар (мысалы, мұнай немесе газ) үшін пайдаланылмайды.
Ультрадыбыстық шығын өлшегіш
Ультрадыбыстық сандық шығын өлшегіш - құбыр ішіндегі сұйықтықтың (әдетте сұйықтықтардың, кейде газдардың) ағынының жылдамдығын анықтау үшін ультрадыбыстық дыбыс толқындарын пайдаланатын ағынды өлшеу құрылғысының бір түрі.
Ең жақсысы: Үлкен құбырлардағы таза сұйықтықтар, көп уақыт таза сумен жұмыс істей алады.
Ол қалай жұмыс істейді: Ағынның жылдамдығын өлшеу үшін ультрадыбыстық толқындарды пайдаланады
Артықшылықтары: Интрузивті емес (қысқыш модельдер), минималды техникалық қызмет көрсету
Кемшіліктері: өнімділікке сұйықтықтағы көпіршіктер немесе қатты заттар әсер етуі мүмкін
Кориолис шығын өлшегіш
Көлемді өлшейтін көптеген басқа шығын өлшегіштерінен айырмашылығы, Кориолис есептегіштері сұйықтықтың массалық ағынының жылдамдығын тікелей өлшейді, бұл әсіресе дәлдік маңызды болған кезде пайдалы.
Ең жақсысы: сұйықтар мен газдарды жоғары дәлдікпен өлшеу, бұл ең жақсы дәлдік шығын өлшегіштері.
Ол қалай жұмыс істейді: Діріл арқылы массалық ағындағы өзгерістерді анықтайды
Артықшылықтары: өте дәл, массалық ағын жылдамдығын және жалпы ағын жылдамдығын, температура мен тығыздықты өлшейді
Кемшіліктері: қымбат
Құйынды шығын өлшегіш
Құйынды сандық ағын өлшегіш – сұйықтық ағынды денеден (ағын жолындағы бекітілген кедергі) өткенде пайда болатын құйындыларды (айналмалы үлгілер) анықтау арқылы сұйықтықтардың, газдардың немесе будың ағынының жылдамдығын өлшейтін шығын өлшегіш түрі.
Ең жақсысы: бу, газ және кейбір сұйықтықтар
Бұл қалай жұмыс істейді: Ағындағы кедергіден төгілген құйындыларды өлшейді
Артықшылықтары: қозғалатын бөліктері жоқ, жоғары температура мен жоғары қысымды қолдану үшін жақсы, әдетте буды өлшеу үшін қолданылады.
Кемшіліктері: төмен ағын жылдамдығы мен жоғары тұтқыр сұйықтықты өлшеу үшін дәлдігі аз.

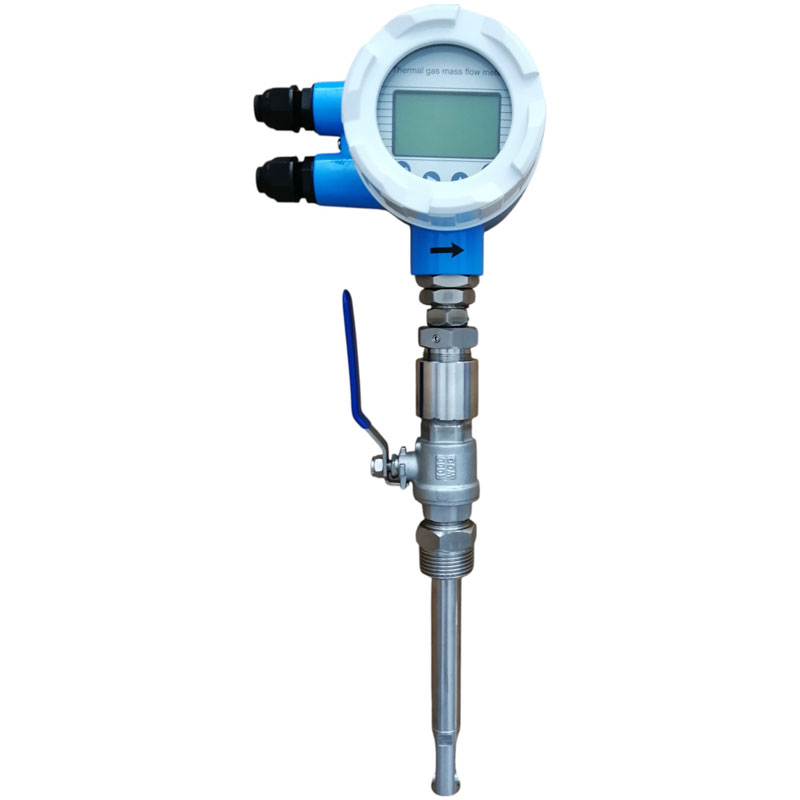

Жылулық массалық шығын өлшегіш
Жылулық масса ағынының өлшегіші көлемді немесе жылдамдықты өлшейтін есептегіштерден айырмашылығы, температура немесе қысымның өзгеруіне әсер етпейтін дәл көрсеткіштерді қамтамасыз ететін жылу беруді пайдалана отырып, газдардың нақты массалық ағынын өлшейді.
Ең жақсысы: Газды өлшеу (әсіресе ауа, азот, биогаз, CO2, LPG немесе табиғи газ)
Ол қалай жұмыс істейді: қыздырылған сенсордың жанынан газ ағып жатқанда жылу шығынын өлшейді
Артықшылықтары: Тікелей массалық ағынды оқу, төмен ағындар үшін жақсы, тіпті вакуумдық ортада газды өлшей алады.
Кемшіліктері: сұйықтықтарды немесе жоғары қысымды газды өлшеуге жарамайды
Салыстыру жиынтық кестесі
|
Digital Flow Meter Type
|
Best Use Case
|
Compatible Fluids
|
Accuracy
|
Applications
|
Advantages
|
Limitations
|
|
Vortex Flow Meter
|
Steam, gas, and liquid flow measurement
|
Liquids, gases, steam
|
±1% of reading
|
Steam boilers, chemical processing, HVAC systems
|
Handles high temperatures and pressure, durable, low maintenance
|
Less accurate at low flow rates
|
|
Electromagnetic Flow Meter (Mag Meter)
|
Measuring conductive liquids
|
Water, slurry, chemicals, wastewater
|
±0.5% of reading
|
Water treatment, food processing, chemical plants
|
Highly accurate, no pressure loss, long service life
|
Cannot measure non-conductive fluids (e.g., oil, air, gas)
|
|
Ultrasonic Flow Meter
|
Clamp-on and inline flow monitoring
|
Clean water
|
±1% or better
|
Energy monitoring, water systems, pipeline flow
|
Non-invasive (clamp-on), no flow disruption
|
Accuracy may vary with pipe and fluid conditions
|
|
Coriolis Flow Meter
|
High-accuracy mass flow for liquids and gases
|
Liquids, gases (including high viscosity)
|
±0.1% or better
|
Oil & gas, pharmaceutical, food and beverage
|
Measures mass flow directly, extremely accurate
|
High cost, sensitive to vibration
|
|
Thermal Mass Flow Meter
|
Low flow gas measurement
|
Air, nitrogen, natural gas, CO₂
|
±1-2% of reading
|
HVAC systems, gas leak detection, cleanrooms
|
Ideal for low gas flow, high sensitivity
|
Not suitable for liquids or dirty gases
|
Шығын өлшегішті таңдаған кезде ескерілетін негізгі факторлар
Енді сіз сандық шығын өлшегіштердің әртүрлі түрлерімен және олардың жұмыс істеу әдісімен таныс болсаңыз, келесі қадам бірнеше маңызды факторларды мұқият бағалау және оларды сәйкес шығын өлшегіш түрімен туралау болып табылады.
✅ Сұйықтық түрі
Бұл сұйық немесе газ ба? Ол таза, лас, өткізгіш немесе тұтқыр ма? Бұл опцияларыңызды тез тарылтады. Сірне, асфальт, фруктоза және шайырдың ағынын өлшеу сияқты сұйықтықтың тұтқырлығы жоғары болса, сұйықтықтың тұтқырлығы туралы ақпаратты
өлшеуіш жеткізушілерге де айту керек.
✅ Ағын диапазоны
Процестің минималды және максималды көлемдік ағынының жылдамдығын шығын өлшегіштің белгіленген қысқарту коэффициентіне және жұмыс ауқымына қарсы бағалаңыз. Дәл өлшеу ағынның метрдің калибрленген диапазонында сақталуын талап етеді. Есептегіштің төменгі анықтау шегінен төмен ағын жылдамдығы үшін өте төмен ағын немесе микро ағын өлшегіш таңдалуы керек. Жоғары диапазоннан асатын ағын жылдамдығы үшін өлшеу дәлсіздіктерін болдырмау және Рейнольдс санының жарамдылығын сақтау үшін шығын өлшегішін немесе номиналды құбыр диаметрін ұлғайтуды қарастырыңыз.
✅ Дәлдікке қойылатын талаптар
Сізге дәл өлшеу керек пе немесе ағын туралы жалпы түсінік керек пе? Кориолис есептегіштері ең жоғары дәлдікті ұсынады, ал құйынды есептегіштер әдетте көптеген процестер үшін «жеткілікті жақсы». Мысалы, мазут пен сұйытылған газды өлшеу сауда өлшеуін қамтитын болса, біз CORIOLIS шығын өлшегішін таңдаймыз, бірақ көптеген қазандық жабдықтары үшін бу шығынын алу үшін бізге тек құйынды шығын өлшегіш қажет.
✅ Орнату шарттары
Құбырдың өлшемін, тікелей жұмыс істеу талаптарын, қолжетімді кеңістікті және қоршаған орта жағдайларын (температура, қысым, діріл) ойланыңыз.
✅ Шығару және қосылу мүмкіндігі
Көптеген сандық шығын өлшегіштері 4-20 мА, Modbus, жиілік, profibuds DP немесе импульс сияқты әртүрлі шығыстарды ұсынады. Басқару жүйесі немесе SCADA интеграциясы негізінде таңдаңыз.
✅ Техникалық қызмет көрсету және жалпы құны
Сандық есептегіштер әдетте механикалық есептегіштерге қарағанда аз техникалық қызмет көрсетуді қажет етеді, бірақ кейбір жоғары деңгейлі түрлері (мысалы, Кориолис) жоғары бастапқы шығындарды қажет етуі мүмкін.
Сандық өнеркәсіптік шығын өлшегішті дұрыс таңдау қиынға соғудың қажеті жоқ. Қолданба қажеттіліктерін анықтаудан бастаңыз - сұйықтық түрі, ағын ауқымы және дәлдік - содан кейін оларды ең қолайлы метрге сәйкестендіріңіз.
Суды, газды, буды немесе химиялық заттарды өлшеп жатсаңыз да, тиімділікті, сенімділікті және деректерге негізделген өнімділікті ұсынатын цифрлық шешім бар.
