Криогенді сақтау және көмірсутектерді өңдеу өнеркәсібі ағынды өлшеу технологиясы үшін ең қиын орталардың бірі болып табылады. -116°C-тан қоршаған орта жағдайларына дейінгі шектен тыс температураларда жұмыс істейтін сұйытылған мұнай газдарымен (СКГ) жұмыс істейтін қондырғылар талап етілетін технологиялық жағдайларда дәлдікті сақтай алатын дәл аспаптарды қажет етеді. Қазіргі заманғы газ өңдеу зауыттары мен криогенді сақтау терминалдары қауіпсіз жұмыстарды, сақтауды дәл тасымалдауды және процесті оңтайлы басқаруды қамтамасыз ету үшін ағынды өлшеудің озық шешімдеріне қатты сүйенеді.

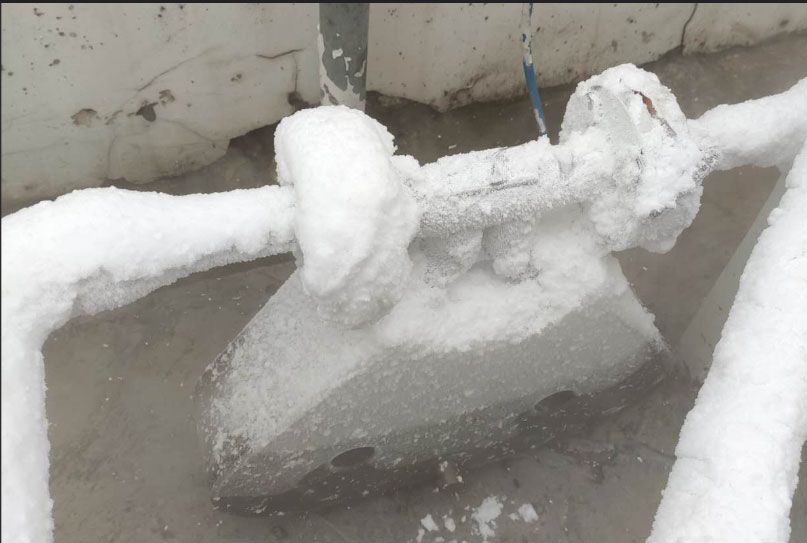

Этан криогендік қолданбаларда өлшеудің бірегей қиындықтарын ұсынады. Сұйық күйде -116°C төмен температурада жұмыс істейтін этан 0,18-ден 0,22 cP-ге дейінгі тұтқырлығымен 552-568 кг/м³ арасындағы меншікті ауырлық ауытқуларын көрсетеді. Сұйықтық жұмыс жағдайларына байланысты сұйық және бу фазалары арасында ауысады, 3,57-ден 29,1 кг/см²Г дейінгі қысымды өңдеуге қабілетті шығын өлшегіштерін қажет етеді. Этан ағынын өлшеу бұл көмірсутек этилен өндіру үшін шикізат ретінде қызмет ететін мұнай-химия кәсіпорындарында өте маңызды.

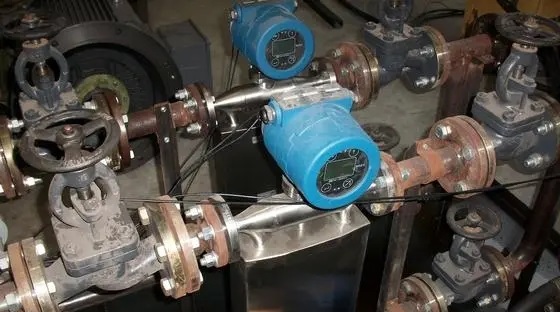

Криогендік сақтау қолданбаларында пропан ағынын өлшеу -50°C және +40°C арасындағы жұмыс температурасында сұйық пропанды бақылауды қамтиды. Сұйық фазадағы тығыздық сипаттамалары 581-585 кг/м³ және тұтқырлығы 0,19-0,21 cP болатын пропан 35,7 кг/см²Г дейін жобалық қысымды өңдеуге қабілетті сенімді аспаптарды қажет етеді. Пропан шығын өлшегіштері кейбір қолданбаларда ең аз жүктемеден 30 800 кг/сағ максималды өткізу қабілетіне дейінгі әртүрлі ағын жылдамдығын қамтамасыз етуі керек, бұл тоқтау коэффициентін таңдаудың маңызды критерийіне айналдырады.
Факелдік жүйелер мен технологиялық желілердегі көмірсутек газының шығынын өлшеу 36 дюймге дейінгі үлкен құбыр өлшемдерін өңдеуге қабілетті жылулық масса шығынын өлшеуіш технологиясын талап етеді. Молекулалық салмақтары 21,48-ден 21,58-ге дейін және сығылу коэффициенттері шамамен 0,9887 болғанда, бұл газ ағындары 0,1 MMSCFD минимумынан 330 MMSCFD максимумына дейінгі ағын жылдамдығы бойынша дәлдікті сақтай алатын құралдарды қажет етеді. 87-116 PSIG жұмыс қысымының диапазоны және 86°F пен 104°F арасындағы температура аспапты таңдауға арналған конвертті анықтайды.

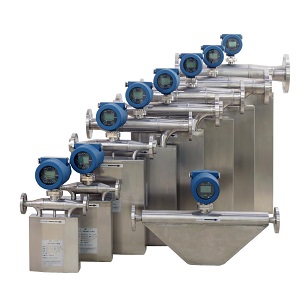

Кориолис шығын өлшегіштері криогендік қоймалардағы сұйық этан мен пропанды өлшеуге арналған премиум таңдау болып табылады. Бұл массалық шығын өлшегіштері тығыздықты өтеуді қажет етпей, масса ағынының жылдамдығын тікелей өлшейді, бұл оларды ±0,05% немесе одан жоғары дәлдік міндетті болып табылатын сақтауды тасымалдау қолданбалары үшін өте қолайлы етеді. Coriolis масса шығын өлшегіші екі бағытты ағынды өлшеу сценарийлерінде жақсы жұмыс істейді, сақтау терминалдарындағы тиеу және түсіру операцияларында маңызды.
4 дюймден 20 дюймге дейінгі сызық өлшемдері бар қолданбалар этан шығынын өлшегіш пен пропан шығын өлшегіш қондырғыларына арналған Coriolis технологиясын пайдаланады, сұйық қызметінде 800 м³/сағ-тан 2000 м³/сағ дейін және бу қолданбаларында 65 000 кг/сағ-қа дейінгі қалыпты ағын жылдамдығын сенімді өлшеуді қамтамасыз етеді.

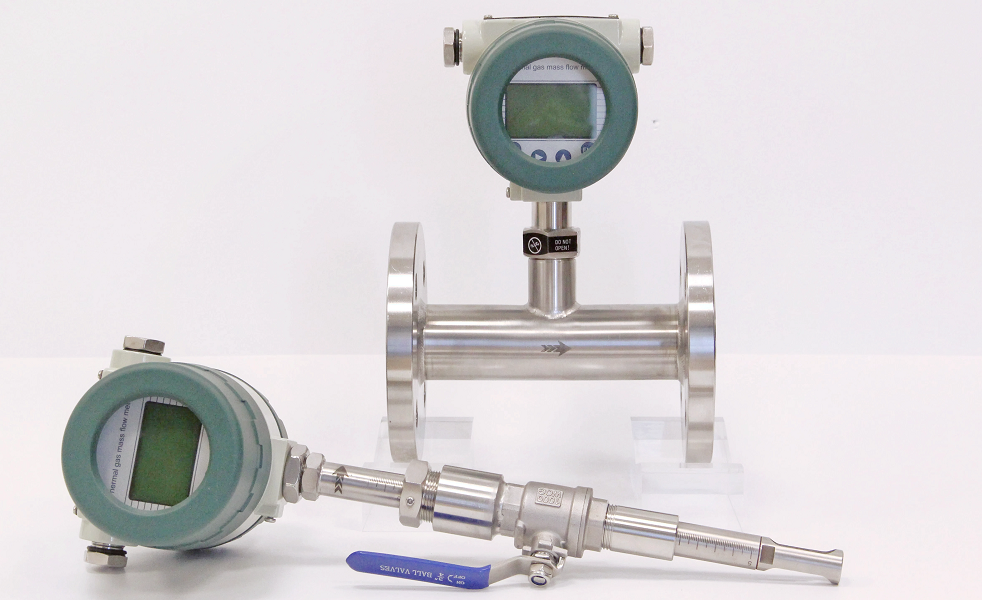

Факел жүйелерінде және үлкен диаметрлі технологиялық желілерде көмірсутекті газды өлшеуде жылулық масса шығынын өлшеуіш технологиясы басым. Кірістіру типті термиялық масса шығын өлшегіштері қысымның минималды төмендеуін сақтау қажет болатын 18-36 дюймдік құбыр қондырғылары үшін үнемді шешімдер ұсынады. Бұл аспаптар қысым мен температураны өтеусіз тікелей массаны өлшеуді қамтамасыз ететін қыздырылған датчиктерден жылу диссипациясын анықтау арқылы газ массасының шығынын өлшейді.
Этанды да, пропанды да өңдейтін барабан қолданбалары үшін термиялық массалық шығын өлшегіштері қоршаған орта температурасынан температура диапазонында атмосфераға жақын қысымда (0,1 кг/см²Г) сенімді өлшеуді қамтамасыз етеді.
Сәйкес ағындық құралдарды таңдау жұмыс параметрлерімен салыстырғанда дизайн шарттарын мұқият бағалауды талап етеді. Этан шығынын өлшегіш қолданбалары -116°C температурада жұмыс істей алады, бірақ бу қызметінде 43,5 кг/см²Г болатын есептік қысыммен -118°C пен +65°C жобалық температураға төтеп беруі керек. Сол сияқты, пропан шығын өлшегіштері 35,7 кг/см²Г дейінгі қысыммен -52°C-тан +115°C-қа дейінгі дизайн шарттарына тап болады, бұл криогендік қызметке жарамды құрылыс материалдарын қажет етеді.
Көмірсутектерді өңдеу объектілеріндегі шығын өлшегіш қондырғылары 1-аймақ, газ тобы IIA, T3 қауіпті аймақтың жіктелуіне сәйкес болуы керек. Ex 'd' жарылыстан қорғалған рейтингтері бар ATEX сертификатталған аспаптар жарылу қаупі бар ортада қауіпсіз жұмысты қамтамасыз етеді. IP 67 енуден қорғау рейтингі құралдың тұтастығын сақтай отырып, қоршаған орта жағдайларынан маңызды қорғауды қамтамасыз етеді.
Қазіргі заманғы ағынды өлшеу жүйелері HART байланыс хаттамасы арқылы бөлінген басқару жүйелерімен (DCS) үздіксіз интеграцияланады. Смарт таратқыштар қашықтан конфигурациялауға, диагностикаға және бақылауға мүмкіндік беретін сандық HART қабаты бар 4-20 мА аналогтық шығысты қамтамасыз етеді. Жетілдірілген құралдар процесті басқару стратегияларын оңтайландыру үшін масса ағынын, тығыздықты, температураны және тотализатор мәндерін бір уақытта хабарлай отырып, көп айнымалы тасымалдау мүмкіндіктерін ұсынады.
Ағын өлшегіштің өлшемдері қалыпты ағын жағдайында дәлдікті сақтай отырып, толық жұмыс ауқымын қамтуы керек. Coriolis массалық шығын өлшегіштері әдетте номиналды қуаттылықтың 20% және 100% аралығында оңтайлы жұмыс істейді, ал термиялық масса ағынының өлшегіштері кеңірек тоқтау коэффициенттері бойынша жақсы жұмыс істейді. Минималды, қалыпты және максималды ағын жылдамдығын бағалау таңдалған құралдардың жұмыс конвертінде спецификация дәлдігін сақтауын қамтамасыз етеді. Мұнда этан шығынын өлшеуге арналған Coriolis шығын өлшегішінің типтік өлшем парағын қосамыз.
Рұқсат етілген қысымның төмендеуін ескерулер ағын өлшегіш таңдауға айтарлықтай әсер етеді, әсіресе гравитациямен қоректенетін жүйелерде және төмен қысымды қолданбаларда. Кориолис шығын өлшегіштері әдетте 0,3 кг/см² максималды қысымды төмендетеді, ал термиялық массалық шығын өлшегіштері ағынға іс жүзінде ешқандай шектеулер ұсынбайды. Жүйе гидравликасын түсіну сұйықтық қызметіндегі кавитацияны болдырмайды және технологиялық талаптарға сәйкес төмен қысымды қамтамасыз етеді.
Өлшеу дәлдігін сақтау сертификатталған анықтамалық стандарттарды пайдалана отырып мерзімді калибрлеуді қажет етеді. Coriolis массалық шығын өлшегіштері сызықтық, гистерезис және қайталану әсерлерін қоса, дәлдік сипаттамалары бар сумен немесе жеңіл көмірсутектермен зауыттық калибрлеудің пайдасын көреді. Сынақ шарттарын, қысым жазбаларын және аралықты тексеруді құжаттайтын калибрлеу сертификаттары сақтау орнын ауыстыру қолданбалары үшін бақылауды қамтамасыз етеді.
Этан, пропан және көмірсутек газын қолдану үшін сәйкес ағынды өлшеу технологиясын таңдау процесс шарттарын, сұйықтық қасиеттерін және пайдалану талаптарын жан-жақты түсінуді талап етеді. Coriolis массалық шығын өлшегіштері сұйықтықты сақтау үшін теңдесі жоқ дәлдікті қамтамасыз етеді, ал термиялық масса шығынын өлшегіштер үлкен диаметрлі құбырлар мен алау жүйелеріндегі газды бақылау үшін үнемді шешімдерді ұсынады.
Криогенді сақтау және көмірсутекті өңдеудегі табыс экстремалды температураларда, кең қысым диапазондарында және әртүрлі ағын жағдайларында өнімділікті сақтайтын сенімді ағындық аспаптарға байланысты. Шығын өлшегіш технологиясын арнайы қолданба талаптарына сәйкестендіру арқылы операторлар осы талап етілетін өндірістік орталарда оңтайлы өлшеу дәлдігіне, нормативтік сәйкестікке және жұмыс тиімділігіне қол жеткізеді.
