3) Жылдамдық ағынын өлшегіштер

Бұл ағын өлшегіштер көлемдік ағын жылдамдығын анықтау үшін сұйықтық ағынының жылдамдығын өлшейді. Белгілі бір сұйықтықтың Рейнольдс саны 10 000-нан асқан кезде олар онша сезімтал емес. Ағын өлшегіштердің бұл түрлеріне қалақшалы дөңгелек, турбина ағын өлшегіші, құйынды ұсақтағыш ағын өлшегіш, дыбыстық/ультрадыбыстық және электромагниттік ағын өлшегіштер жатады.

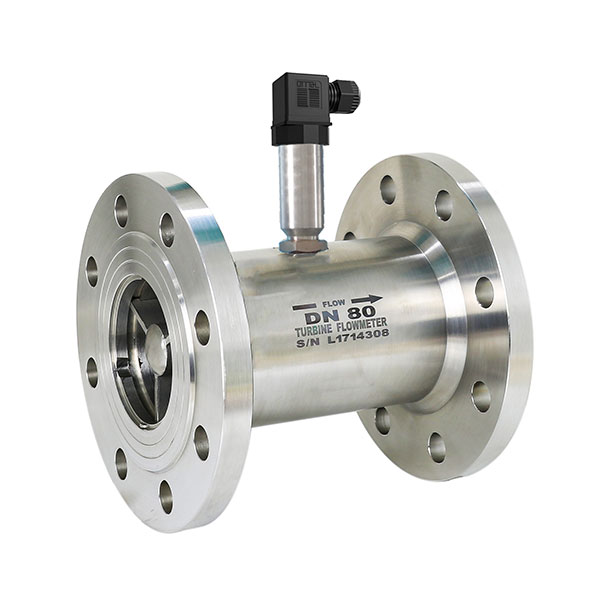

Жылдамдық типті ағын өлшегіш - турбина ағын өлшегіші

Турбина шығын өлшегіші турбинаны айналдыру үшін сұйықтықты пайдаланады және оның жылдамдығы ағын жылдамдығына пропорционалды. Айналмалы пышақ импульстік сигнал жасау үшін магниттік индукциялық катушканы кеседі, ол ағын жылдамдығын алу үшін түрлендіріледі.

Артықшылығы:
✅ Жоғары дәлдік (± 0,5%), кең диапазон қатынасы (10:1)
✅ Жылдам жауап (миллисекунд деңгейі), пульсациялық ағынға жарамды
✅ Қысымның минималды жоғалуы бар ықшам құрылым
✅ Арзан бағадағы ағын өлшегіш

Кемшіліктері:
× Мойынтіректер тозуға және жыртылуға бейім (үнемі техникалық қызмет көрсетуді қажет етеді)
× Ортаның тазалығына қойылатын жоғары талаптар (қатты бөлшектер пышақтарды кептіруі мүмкін)
× Тұтқырлыққа қатты әсер етеді (жоғары тұтқырлық сұйықтықтарының дәлдігінің төмендеуі)

Типтік қолданыстар:
Мұнай /химия өнеркәсібі: дайын мұнай мен сұйытылған газ саудасын, дизель отынын, керосинді өлшеу
 Суды тазарту: жоғары ағынды кран суын, таза суды, ауыз суды бақылау
 Энергия: табиғи газ қысымын реттеу станцияларында өлшеу
 Медицина: Таза сұйықтықты толтыруды бақылау. Еріткіш
 Қолданылатын жағдайлар: таза, тұтқырлығы төмен (<10cP), тұрақты ағынды орта; Қоспалар мен коррозиялық заттар бар сұйықтықтарға тыйым салынады

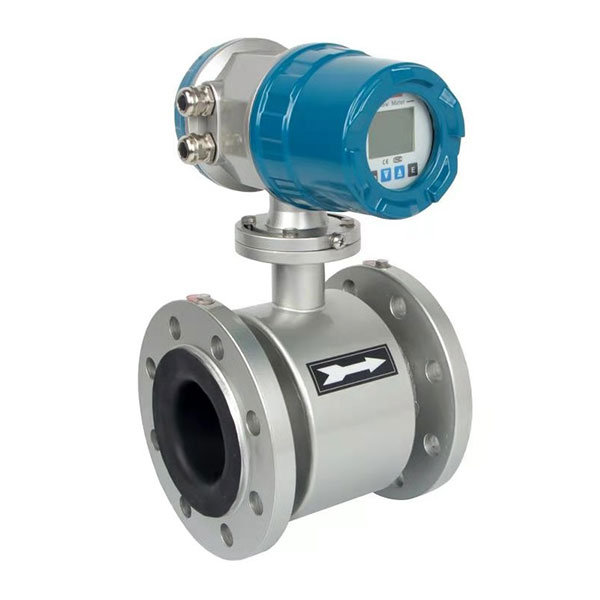

Жылдамдық типті ағын өлшегіш-магниттік ағын өлшегіш

Электромагниттік шығын өлшегіштің жұмыс принципі: Фарадейдің электромагниттік индукция заңына сүйене отырып, өткізгіш сұйықтық магниттік индукция сызығын кесіп, индукцияланған электр қозғаушы күшті (E=BDv) тудырады, электр қозғаушы күш ағын жылдамдығына пропорционалды және ағын жылдамдығы электродты анықтау арқылы есептеледі.

Артықшылығы:
✅ Кедергісіз ағын компоненті: қысымның жоғалуы нөл, HCL, H2SO3, NaOH ерітіндісі, суспензия, ағынды су сияқты коррозиялық/бөлшектері бар сұйықтықтарға жарамды
✅ Жоғары дәлдік (± 0,5%), кең диапазон қатынасы (20:1)
✅ Екі бағытты өлшеу, жоғары қысымға төзімділік (40 МПа дейін)

Кемшіліктері:
X Тек өткізгіш сұйықтықтарды өлшейді (өткізгіштігі >5 мкм/см), майды, органикалық сұйықтықты өлшей алмайды.
X көпіршіктері дәлдікке әсер етеді
X Газ ағыны мен бу ағынын өлшеу мүмкін емес

Типтік қолданыстар:
 Суды тазарту: ағынды суларды/шикі суды өлшеу
 Химия өнеркәсібі: қышқыл/сілті/суспензия тасымалдауын бақылау
 Тамақ: Сусындар/Сүт құбыры
 Металлургия: суспензия ағынын басқару

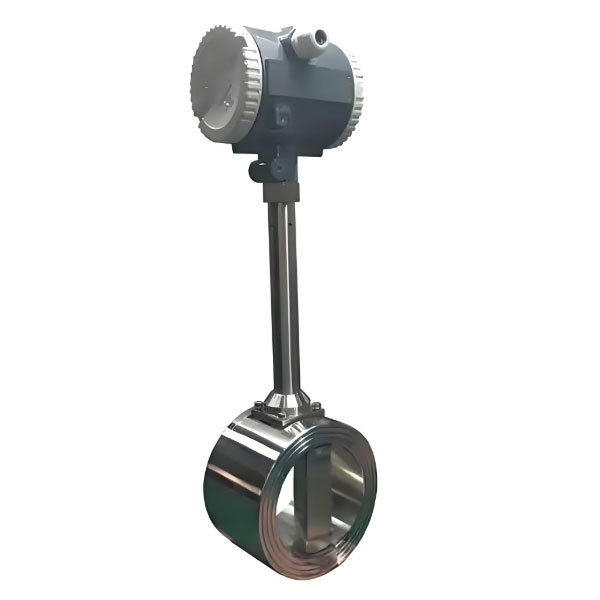

Жылдамдық типті ағын өлшегіш - Vortex ағын өлшегіші
Құйынды шығын өлшегіштің жұмыс принципі: Сұйықтық резистивті сұйықтық (құйынды генераторы) арқылы ағып өткенде, екі жағынан да кезекпен тұрақты құйындар (Карман құйынды көшесі) пайда болады. Құйынды жиілігі ағын жылдамдығына пропорционалды, ал ағын жылдамдығы сенсор арқылы жиілікті анықтау арқылы есептеледі.

Артықшылықтары
✅ Қозғалмалы бөлшектер жоқ: Тозуға төзімді, техникалық қызмет көрсету құны төмен
✅ Кеңінен қолданылатын орта: газ/сұйықтық/буды өлшеуге болады
✅ Кең ауқымды қатынас (10:1), жоғары температураға төзімділік (450°C-тан төмен)

Кемшіліктері
X Дәлдігі төмен ағын жылдамдығы (>0,5 м/с болуы керек)
X Дірілге сезімталдық (дірілді азайту кронштейндерін орнатуды қажет етеді)
X Түзу құбыр қимасына жоғары талаптар (алдымен 20D, содан кейін 5D)

Әдеттегі қолданылуы
 Буды өлшеу: Қазандық буы/өнеркәсіптік құбыр желісі (қаныққан/аса қызған бу)
 Энергетика: Табиғи газ/Сығылған ауамен сауда жасау
 Химия өнеркәсібі: еріткіш/сұйытылған газ ағынын бақылау
 Жылыту: Ыстық су айналымы жүйесін өлшеу

---

4) Масса ағынын өлшегіштер

Бұл өлшегіштер массаға қатысты процестерде ең жақсы қолданылады, себебі олар массаның үдеуінен пайда болатын күшті өлшейді. Толығырақ айтқанда, күш уақыт бірлігіндегі көлем емес, уақыт бірлігіндегі массаның қозғалысы ретінде белгіленеді. Масса ағынын өлшегіштердің кіші түрлеріне термиялық дисперсиялық ағын өлшегіш және Кориолис масса ағынын өлшегіштері жатады. Бұл өлшегіштердің ең көп таралған қолданылуы химия және газ өнеркәсібіне қатысты. Қолданудың басқа салалары - энергетика, тау-кен өндірісі, фармацевтика және ағынды сулар.

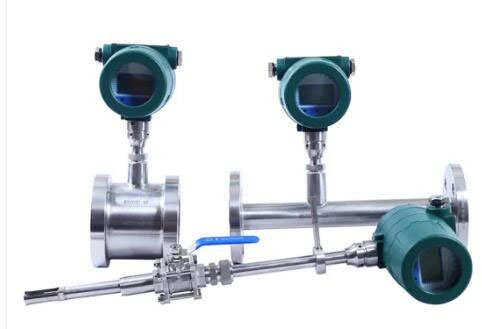

Жылулық массалық ағын өлшегіші

Термиялық газ ағынын өлшегіштің жұмыс принципі: Термиялық диффузия принципіне сүйене отырып, қыздыру сенсоры мен температура сенсоры арасындағы температура айырмашылығы газ ағынының жылдамдығына байланысты өзгереді, ал ағын жылдамдығы температура айырмашылығын немесе қыздыру қуатының өзгеруін өлшеу арқылы есептеледі.

Артықшылығы:
✅ Қозғалмалы бөлшектер жоқ: техникалық қызмет көрсетуді қажет етпейді, дірілге төзімді
✅ Ағын жылдамдығының аса төмен сезімталдығы (0,05 м/с-тан өлшенеді)
✅ Диапазон қатынасы өте кең (100:1), түзу құбыр бөліктеріне қойылатын талаптар төмен.

Кемшіліктері:
X Тек газдарға қолданылады (сұйықтық/бу жарамсыз)
X Газды өлшеу нәтижесіне газ құрамы әсер етеді
X Шаң/май тұманы көп болған жағдайда зонд оңай ластануы мүмкін

Типтік қолданыстар:
 Қоршаған ортаны қорғау: Түтін газы/шығын газы шығарындыларын бақылау (CEMS жүйесі)
 Энергия: Сығылған ауа/табиғи газ ағынын өлшеу
 Жартылай өткізгіш: Жоғары тазалықтағы арнайы газды өлшеу (Ar/N₂)
 HVAC: Ауа беру құбырларының ағынын басқару

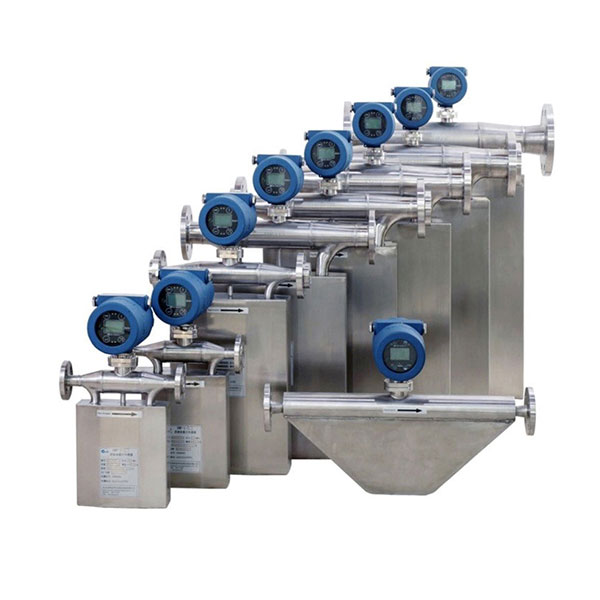

Кориолис шығын өлшегіші

Кориолис массалық шығын өлшегішінің жұмыс принципі: Сұйықтық дірілдейтін өлшеу түтігі арқылы ағып өткенде, Кориолис күші пайда болады, бұл түтік қабырғасында фазалық ығысуды тудырады. Ығысу сұйықтық массалық ағын жылдамдығына пропорционалды, ал ағын жылдамдығы сенсор арқылы фазалық айырмашылықты анықтау арқылы есептеледі (тығыздықты синхронды түрде өлшеу).

артықшылығы:
✅ Өте жоғары дәлдікпен (± 0,1%) массалық ағын жылдамдығын (көлемдік емес түрлендіру) тікелей өлшеу
✅ Көп параметрлі өлшеу: масса ағынын, тығыздығын, температурасын, көлемдік ағын жылдамдығын синхронды өлшеу
✅ Кеңінен қолданылатын орталар: сұйықтықтар/газдар/суспензиялар/жоғары тұтқырлықтағы сұйықтықтар

Кемшіліктері:
X Өте жоғары құны (басқа ағын өлшегіштерге қарағанда 3-5 есе қымбат)
X Жоғары қысымның жоғалуы (күрделі құрылымға байланысты жоғары ағын кедергісіне әкеледі)
X Шектеулі үлкен құбыр диаметрі, максималды өлшемі DN250

Типтік қолданыстар:
Мұнай-химия өнеркәсібі: шикі мұнай саудасын тапсыру, қоспаларды дәл өлшеу
 Тамақ және дәрі-дәрмек: сироп/меласса/лосьон қатынасындағы толтырғыш
 Энергетика: сұйытылған табиғи газ сапасының ағынын бақылау
 Зерттеу: Көпфазалы ағынды эксперименттік талдау

---

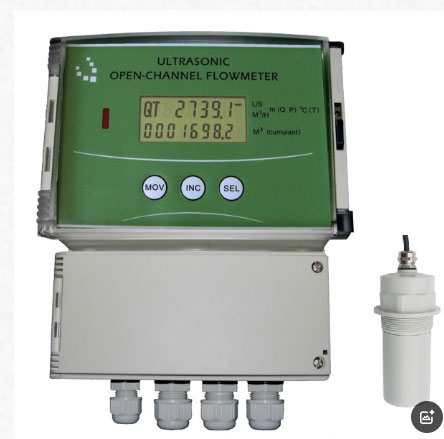

5) Ашық арналы ағын өлшегіштер

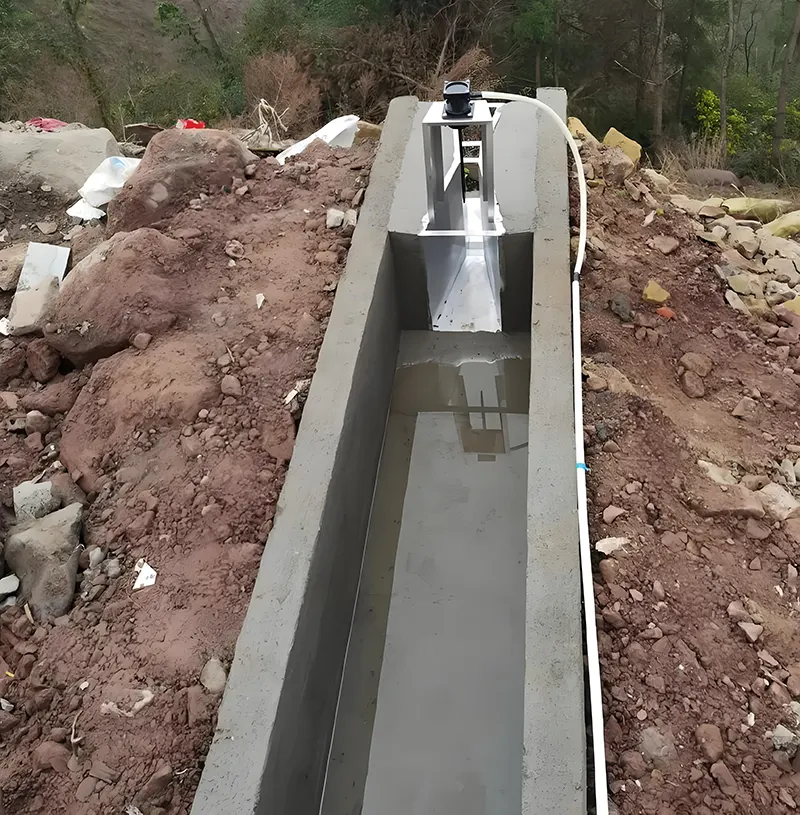

Ашық арналы өлшеуіштер бөгеттер, құбырлар немесе V-тәрізді ойықтар сияқты ашық арналардағы сұйықтықтарды өлшейді. Бұлар - толып кетулер, яғни бөгет құрылымдары, олар құрылымның өлшемі мен пішініне байланысты аз немесе ерекше концентрацияланған сұйықтықтың еркін ағып кетуіне мүмкіндік береді. Ашық арналы ағын өлшеуіштер ағын жылдамдығының көрсеткіштерін өлшеуге мүмкіндік береді. Бұл ағын өлшеуіштердің ең көп таралған қолданылуы өзендер, бұлақтар, кәріздер/ағынды су жүйелері немесе суару су жолдары сияқты еркін ағып жатқан сұйықтық жағдайларында қолданылады.
