Ағын өлшегішті таңдау кезіндегі мәселелер

Нарықта әртүрлі өлшеуіштердің әрқайсысы әртүрлі технологиялармен жұмыс жасайтын бірнеше түрі бар. Ағындық құралдарды таңдау кезінде әр түрдің артықшылықтары мен кемшіліктері туралы хабардар болу қажет.
Қазіргі кезде фирмалардан корпоративті жауапкершілік пен қоршаған ортаның тұрақтылығы белсенді болуы және парниктік газдардың (парниктік газдар) шығарындыларын бақылауға мұқият болулары қажет. Олар өздерінің активтеріне, адам ресурстарына және қоршаған ортаға әсеріне назар аудара отырып, ережелерге сай болуы керек. Сонымен қатар, күзетпен қамтамасыз етуді беру - қымбат тұратын өнімдер мен қызметтерге салықтық бақылауды жақсартуды талап ететін тағы бір маңызды фактор - бұл энергия бағасының өсуі.

Жалпы ағынды өлшеу қосымшалары

Қазіргі кезде фабрикалар мен өндірістерде адамдардан алынған және талданатын мәліметтерге сүйене отырып, тез және сапалы шешім қабылдау талап етіледі. Көптеген өсімдіктер бұл үшін ағын процестерін дұрыс өлшеуге сүйенеді. Ағынды өлшеудің екі жалпы қиындықтары бар - шығындар мен дәлдік. Жақсы нәтижеге жету үшін дұрыс қолдану үшін дұрыс шығын өлшегіш қолданылады, сонда өнімділік тиімділігі компанияға оңтайлы шығындармен жетеді.
Ағымды өлшеудің танымал аспаптары
Протеин сұйықтығының шығынын бақылау, бақылау және өлшеудің ең жақсы құралдары шығын өлшегіштер болғанымен, фирмалар қандай технологияны таңдағанына мұқият болуы керек.

Кориолис шығын өлшегіші

Кориолис шығын өлшегіштері діріл түтігі арқылы өтетін сұйықтықтардың фазалық, жиіліктік немесе амплитудалық ауысу принципін қолданады. Интегралды түрде орнатылған ДК тақтасы кіріс сигналын алады және шығыс сигналы сұйықтықтың масса ағынының жылдамдығына пропорционалды. Бұл сұйықтықтың физикалық қасиеттеріне тәуелді болатын жылу массасы шығын өлшегіштеріне ұқсамайды.
Бұл массаны өлшейтін датчиктер жоғары температура диапазоны үшін сұйықтықтың массасын дәл өлшей алады. Ашық өткізгіштікке, тұтқыр сұйықтыққа кедергісіз ағуға мүмкіндік беретін ашық дизайн болғандықтан қолдануға болады. Бұл жаппай шығын өлшегіштер аз қызмет көрсетеді, өйткені қозғалатын бөліктер жоқ. Жалғыз минус - бұл кариолис есептегіштерінің құны қымбат және күрделі, сондықтан қолайсыз деп саналады.

Электромагниттік шығын өлшегіш

Бұл магниттік шығын өлшегіштер Фарадейдің электромагниттік индукция заңы негізінде жұмыс істейді. Бұл магнит өрісі арқылы өткізгіш өткенде кернеу пайда болады дегенді білдіреді. Бұл жағдайда технологиялық сұйықтық өткізгіш болып табылады және магнит өрісі түтіктің сыртына орнатылған кернеулі катушкалар арқылы жасалады. Өндірілген кернеу ағынның жылдамдығына тікелей пропорционалды.
Кез-келген өткізгіш технологиялық сұйықтықтың шығынын магометрлермен өлшеуге болады. Оның артықшылығы - қысымның минималды төмендеуі, айналудың жоғары коэффициенті, тамаша дәлдік және қайталанғыштық. Сонымен қатар, магниттік шығын өлшегіштерге сұйықтықтың тұтқырлығы, температура мен қысымның дұрыс калибрленген кездегі өзгеруі әсер етпейді және сұйықтық ағысына кедергі келтіретін қозғалмалы бөліктері болмайды. Алайда, олар ауыр және едәуір қымбат болуы мүмкін, әсіресе үлкенірек мөлшерде және бұзушылыққа бейім. Дегенмен, шығын өлшегіштер өндірісі қазір қондырғыға кететін шығынды үнемдейтін магометр қондырғысын дамытады.

Позитивті орын ауыстыру (ПД) шығын өлшегіші

Бұл шығын өлшегіштер сұйықтықты белгіленген өсімге бөліп, шығындарды жеке көрсеткіштер бойынша өлшейді. Технологиялық сұйықтық ағыны жұмыс дөңгелегінің айналуына әкеледі және осы дөңгелекке бекітілген есептегіштер айналуды жалпы ағынның көлемдік өлшеуін өлшеу үшін өлшейді. Бұл есептегіштер өте дәл және олардың ең жоғары айналым коэффициенттеріне ие. Тікелей құбырларға және бір немесе екі қозғалмалы бөлікке қажеттілік болмаса, PD өлшеуіштері техникалық қызмет көрсетуде аз. Жалғыз нұсқа - олар тек таза сұйықтықтарды қолдана алады және монтаждау үшін көлемді болуы мүмкін.

Термиялық масса өлшегіш

Жылытылатын сенсорлық элемент, ағынның жүру жолынан алшақ, технологиялық сұйықтықтың осы метрлерде жылу өткізуіне мүмкіндік береді. Өткізілген жылу мөлшері ағынның жылдамдығына тура пропорционалды. Бұл жылу дисперсиясының шығын өлшегішінде температуралық компенсатор, ағынды анализатор және сызықтық шығуды қамтамасыз ететін сигналдық кондиционер бар. Термалды шығын өлшегіштер, әдетте, арзан болып келеді және меншікті жылу сыйымдылығы бар таза газдармен жұмыс істейді. Олар сондай-ақ төмен қысымды, тығыздығы төмен газдар үшін қолданылады, олар Кориолис есептегіштеріне сәйкес келмейді. Бұл газ массасын өлшеуіштердің жетіспеушілігі дәлдігі өте жоғары емес, бірақ жақында жасалған жобалар мұны айтарлықтай дәрежеде шешті.

Турбина шығын өлшегіш

Осы шығын өлшегіштеріндегі еркін ілулі ротор сұйықтық қалақшаға өткенде айналады. Алынған айналу жылдамдығы сұйықтық ағынының жылдамдығына тікелей пропорционалды және импульстік сигнал ретінде датчиктің көмегімен түсіріледі. Бұл сигнал ағынның соңғы жылдамдығын анықтау үшін ағын таратқышымен өңделеді.
Бұл шығын өлшегіштер уақыт бойынша тексерілген принципті пайдаланады және үлкен айналым коэффициенттерімен және қайталанғыштығымен өте дәл. Импульс жылдамдығы сигналдарының ажыратымдылығы жоғары және ағынның көлемдік жылдамдығын өлшейді. Алайда оларды тек таза сұйықтық үшін қолдануға болады және үнемі қайта калибрлеуді және техникалық қызмет көрсетуді қажет етеді.

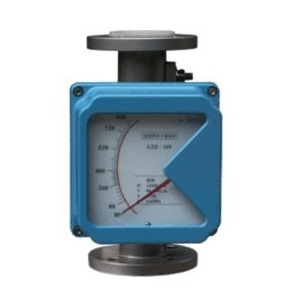

Айнымалы аумақтың шығын өлшегіші

Бұл өлшеу шығыны өлшегіштері екі бөліктен тұрады - конустық өлшеу түтігі және түтік ішінде қалқымалы. Сұйықтық ағынының тепе-теңдігі және салмақтың салмағы оның орналасуын анықтайды. Бұл позиция ағынның сызықтық функциясы болып табылады. Көрсеткіштерді мөлдір пластик немесе шыны түтіктер арқылы жасауға болады.
Бұл шығын өлшегіштер қарапайым, әмбебап, сенімді және арзан. Олар тұтқырлығы жоғары сығылған газдар мен сұйықтықтарды өлшеу үшін тігінен калибрленген түрде орнатылуы керек. Олардың айналымы төмен және дәлдігі төмен.

Құйынды шығын өлшегіш

Бұл құйынды ағынды өлшегіштер Карман фонына әсер етеді. Блуф денесінен өтетін сұйықтық (ағын ағынына дейін созылған, жалпақ, кең фронты бар құрылым) ауыспалы құйынды тудырады және ағын жылдамдығы құйынды жиілікке тура пропорционалды. Ағын жылдамдығы құбырдың ауданы мен ағын жылдамдығының көбейтіндісіне тең.
Бұл құйынды есептегіштердің қозғалмалы бөлшектері жоқ, сондықтан техникалық қызмет көрсету деңгейі төмен. Олар тек таза сұйықтықтарды өлшей алады және ағын жолына кедергі болған кезде қысымның төмендеуі мүмкін.

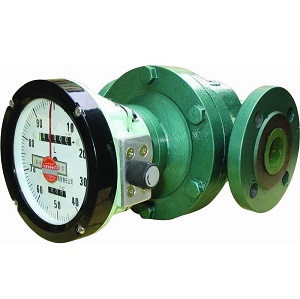

Сопақ беріліс өлшеуіші

Бұл сызықтық көлемді өлшеуіштер порт арқылы кіретін және камера арқылы өтетін сұйықтықтың PD метрлік функционалдығын қолданады. Сұйықтық камерадағы ішкі берілістердің айналуына әкеледі, содан кейін розеткадан шығады. Айналатын тісті доңғалақтар сұйықтықтың меншікті мөлшерін жылжытады және импульстерді шығаратын қамыс қосқышынан өтеді. Бұл импульстар микропроцессормен түсіріліп, жарық диодты дисплейдің өзгеруіне әкеледі.
Шығын өлшегіш аспаптарының ең жаңа құрылымдары нақты көлемді өлшейді және төмен қысымның төмендеуімен және тұтқырлығы жоғары ағынның кең спектріне ие, сондықтан тұтқырлығы жоғары шығын өлшегіш ретінде қолданыла алады. Бұл көлемді өлшеуіштерді оңай орнатуға болады және олар жоғары температурада, каустикалық және тұтқыр жағдайларда да калибрлеу кезінде дәл болады.
