Шыны өнеркәсібі үшін ең жақсы шығын өлшегіштері: таңдау, өлшемдер және орнату бойынша практикалық нұ

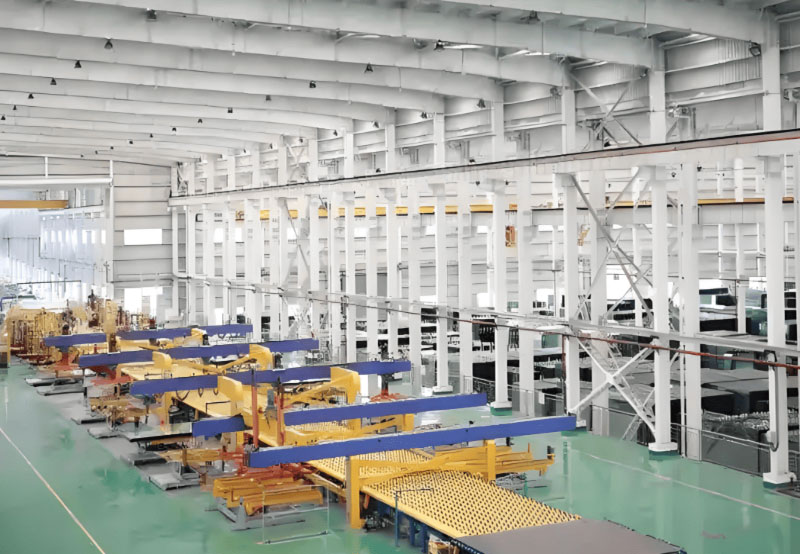

Қазіргі қалқымалы шыныға арналған шығын өлшегіштері

Шыны өндірісі, әсіресе заманауи қалқымалы әйнек - нақты коммуналдық қызметтерде жұмыс істейді. Марафық магистральдық құбырындағы ауыз судан бастап салқындату суының ілмектеріне дейін, табиғи газ мен сұйытылған газдан оттегіге, азотқа, сутегіге және сығылған ауаға дейін сенімді ағынды өлшеу пештерді тұрақты, қалайы ванналарын қауіпсіз және сапаны тұрақты етеді. Бұл нұсқаулық әр жолға қандай өндірістік шығын өлшегіш түрлері сәйкес келетінін, олардың өлшемін (4″, 8″, 16″, 20″ зауыттарда жиі кездесетін) және дәлдік, температура және техникалық қызмет көрсету үшін нені ескеру керектігін түсіндіреді. Егер сіз « су үшін ең жақсы шығын өлшегіш », « табиғи газ шығынын өлшегіш », « қысылған ауа шығынын өлшегіш » немесе « оттегі шығынын өлшегіш » іздеп жатсаңыз, сіз дұрыс жердесіз.

Өнеркәсіптік шығын өлшегіш

Шыны зауыттарында шығын өлшегіштері неге маңызды?

• Процесс тұрақтылығы: дұрыс отын-ауа және O₂ байыту қатынасы пеш температурасының біркелкілігін сақтайды және ақауларды азайтады.
• Коммуналдық қызметтерді оңтайландыру: салқындату мұнарасының құрамын , КТ үрлеуін және жабық контурды бақылау су мен қуат шығындарын азайтады.

• Қауіпсіздік және сәйкестік: IWW (өндірістік ағынды сулар) ағыны бойынша дәл ағын қоршаған орта туралы есеп беруді қолдайды.
• Сапаны бақылау: қаңылтыр ваннасына тұрақты ағындар бет сапасын қорғайды және кірмелерді азайтады.

Жылдам сәйкестіктер: сызық → ұсынылған шығын өлшегіш

Ауыз су (4–8″, 60 °C дейін):

• Ең жақсысы: Электромагниттік шығын өлшегіш (магнитометр) — қысымды жоғалтпайды, өткізгіш сұйықтықтардағы жоғары дәлдік, негізгі ауыз су құбыры , «айна» және «үлгі» желілері, салқындату мұнарасының құрылымы және жабық контурлы кеңейту цистернасы үшін өте қолайлы.
• Балама: өшіру қиын немесе сұйық турбиналық шығын өлшегіштері бар қысқышты қалпына келтіруге арналған ультрадыбыстық өту уақыты

RO өнімінің суы (4″, 50 °C дейін):

• Ең жақсысы: төмен өткізгіштік пен коррозияға төзімділік үшін сұйық турбиналық шығын өлшегіш немесе құйынды шығын өлшегіш ; RO өткізгіштігі мен метрлік спецификацияны тексеріңіз.
• Балама: тот баспайтын болаттан жасалған ротаметр .

Салқындату суы — ашық контур (8–16 дюйм) және жабық контур (20 дюйм, 50 °C дейін):

• Ең жақсысы: магистральдық желі және N₂/O₂ салқындату тармақтары үшін магметрлер ; шұңқырлар, дәнекерленген фланецтері бар үлкен өлшемдер үшін IP68 таңдаңыз.
• Балама: өте үлкен желілерде немесе қысымның төмендеуі нөлге тең болуы керек ультрадыбыстық .

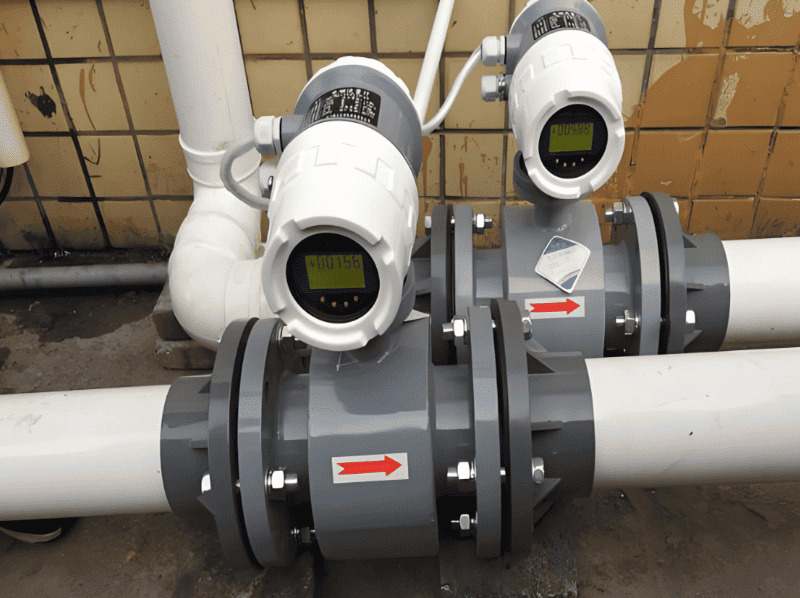

IWW суы: Marafiq & CT үрлеуге ағызу (4″, 50 °C дейін):

• Ең жақсысы: коррозиялық сұйықтық пен толық ұңғылы жерге тұйықтау үшін тозуға төзімді төсемі (мысалы, қатты резеңке) немесе тефлон төсемі бар магметр ; қажет болса, екі бағытты мүмкіндікті қосыңыз.
• Сәйкестік туралы кеңес: Ағынды су ағыны туралы есеп беру үшін деректерді тіркеушімен жұптаңыз.

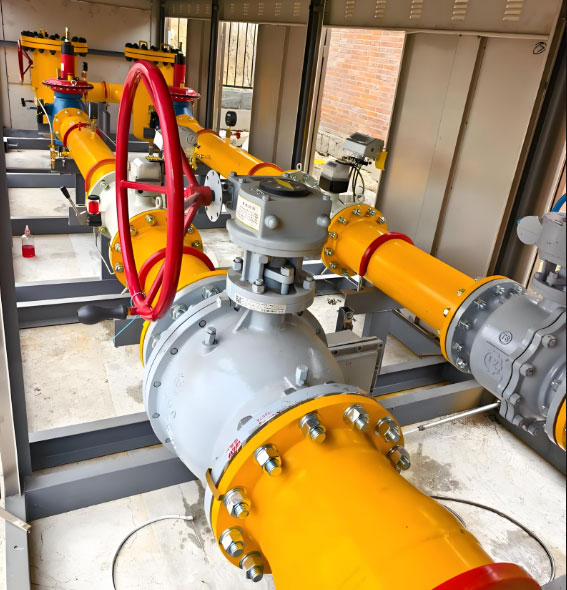

Табиғи газ (8″) және LPG/SNG (8″) пештің газ бөлмесіне (60 °C дейін):

• Ең жақсысы: төмен қысымды жоғалтумен жоғары дәлдіктегі сақтау/тасымалдау дәрежесін өлшеуге арналған газ турбиналық шығын өлшегіш .
• Балама: таза, құрғақ газдағы құйынды шығын өлшегіш (берікті, төмен құны); үлкен құбыр өлшемдері үшін жылу массасының шығын өлшегішін қарастырыңыз .

OxiBoost үшін оттегі (4″, 60 °C дейін):

• Ең жақсысы: (тікелей масса ағыны, қысым/температура өтемі жоқ) немесе ең жоғары дәлдік үшін Кориолис .
• Ескертпе: O₂ таза материалдар мен мақұлдауларды тексеріңіз.

Азоттан қалайы ваннасына дейін (4″, 60 °C дейін):

• Ең жақсысы: тұрақты N₂ жамылғысын басқару үшін қысым/температура компенсациясымен термиялық масса немесе құйынды .

Сутегінен қалайы ваннасына дейін (4″, 60 °C дейін):

• Ең жақсысы: Coriolis масса шығын өлшегіші — тығыздығы өзгеретін H ₂ үшін өте жақсы; қаңылтыр-ванна атмосферасының нақты қатынасын немесе құйынды шығын өлшегіші және айнымалы аумақ шығын өлшегіші бар опцияны қолдайды.
• Қауіпсіздік: Ex-proof таратқыштарды және H₂-үйлесімді тығыздағыштарды пайдаланыңыз.

№1–#3 компрессорлардағы сығылған ауа (4″, 60 °C дейін):

• Ең жақсысы: бастапқы сызықты, ағып кетуді және меншікті энергияны (кВтсағ/Нм³) бақылау үшін сығылған ауаға арналған термиялық масса шығынын өлшегіш .
• Балама: берік конструкциясы бар жылдамдықты өлшеуді қаласаңыз, құйыңыз .

Өлшем және дәлдік: оны бірінші рет дұрыс алыңыз

• Сызықтың өлшемі және жылдамдығы: Шыны зауыттарындағы 4″–20″ желілерінің көпшілігі сұйықтықтар үшін 0,5–3 м/с және газдар үшін 15–30 м/с жылдамдыққа бағытталған. Дәлдік үшін Рейнольдс сандарын метрдің спецификациясында сақтаңыз.

• Тікелей іске қойылатын талаптар:

• Mag: әдетте ≥5D жоғары / ≥3D төмен ағын (жеткізушісін тексеріңіз).
• Құйынды: ≥15D/5D жиі.
• Ультрадыбыстық: жолды санау нұсқауларын орындаңыз; үлкен құбырлар үшін екі немесе төрт жолды.

• Дәлдік мақсаттары:

• Mag және ультрадыбыстық (сұйықтық): ±0,2–0,5% жылдамдық .
• Ультрадыбыстық (газ, сақтау): ±0,5–1,0% .
• Жылулық масса (ауа/газдар): типтік көрсеткіштің ±1–2% .
• Кориолис (H₂, шағын сызықтар): ±0,1–0,2% массалық ағын.

• Температура: Сіз 50–60 °C дейін көрсеттіңіз, бұл көптеген метрлік шектеулерде. Қаптаманы, тығыздағышты және электроника көрсеткіштерін тексеріңіз.

• Өткізгіштік (магметрлер үшін): >5–20 мкС/см (сатушыға тән) болуын қамтамасыз етіңіз. RO өнімі PTFE төсемдерін немесе ультрадыбыстық баламаны қажет етуі мүмкін.

Жоғары жұмыс уақыты үшін орнатудың ең жақсы тәжірибелері

• Орнату: Сұйықтықтар үшін газ/қатты заттардың кедергісін болдырмау үшін электродтары бар көлденеңінен сағат 3 және 9-да толық құбырды орнатыңыз.
• Жерге қосу және экрандау: ток өткізбейтін төсемдерде жерге қосу сақиналарын пайдаланыңыз және VFD-ден алыс сигнал кабельдерін қорғаңыз.
• Оқшаулау клапандары және айналма жолдар: Өндірісті тоқтатпай, таратқыштарды ыстық ауыстыруды және техникалық қызмет көрсетуді қосыңыз.
• Қуат және шығыстар: мүмкіндігінше 24 В тұрақты токта стандарттаңыз; DCS интеграциясы үшін 4–20 мА + HART/Modbus пайдаланыңыз; жиынтықтар үшін импульстік шығыстарды қарастырыңыз.
• Кіруден қорғау: Шұңқырлар мен сыртқы желілер үшін IP67/IP68 және эпоксидті қапталған корпустарды таңдаңыз.
• Қауіпті аймақтар: Газ пеші, H₂, O₂ аймақтары ATEX/IECEx немесе жергілікті рұқсаттарды талап етеді; қажет жерде қауіпсіз кедергілерді таңдаңыз.

Көшіруге болатын шығынды үнемдейтін пайдалану жағдайлары

Салқындату мұнарасын оңтайландыру

Концентрация циклдарын есептеу және су мен химиялық шығындарды азайту үшін макияж өлшеуіштерін және үрлеу желілеріне орнатыңыз.

Сығылған ауаның ағу бағдарламасы

Компрессордың үстіңгі бөліктеріндегі және негізгі өндірістік аймақтардағы термиялық масса өлшегіштері ағып кетуді анықтайды және кВт/Нм³ салыстыруға мүмкіндік береді.

Жанармай-ауа қатынасын бақылау

Пештің жылу профилін тұрақтандыру және меншікті отын шығынын азайту үшін ультрадыбыстық газ есептегіштерін (NG/LPG) оттегі массасының өлшегіштерімен жұптаңыз.

Қалай ваннасының атмосферасын бақылау

Кориолис (H ₂ ) және термиялық массасы (N ₂ ) дәл %H₂/%N₂ деңгейін сақтай отырып, бетті өңдеуді жақсартады және қабылдамауларды азайтады.

Нормативтік есеп беру

Магметрлер арқылы IWW разрядының қорытындылары экологиялық есептер мен аудитті жеңілдетеді.

Авторы: Silver Automation Instruments — Инженерлік топ

Ағынды, қысымды және деңгейді өлшеуде 10+ жылдық тәжірибесі бар тәжірибелік аспап жасау мамандары. Газ турбинасы, Кориолис, магниттік және ультрадыбыстық есептегіштер бойынша тәжірибе. CE және ISO 9001 процестері.
