48 арналы қағазсыз жазу құрылғылары

Бұл мақалада 48 арналы қағазсыз жазу құрылғысының негізгі принциптері, бағдарламалық және аппараттық құрал архитектурасы, сондай-ақ түсті қағазсыз жазу құрылғысының кейбір негізгі техникалық процестеріне арналған дизайн тұжырымдамалары мен әдістері таныстырылады. Соңында 48 арналы сандық жазу құрылғыларының негізгі өнімділік көрсеткіштері берілген.

48 арналы түсті қағазсыз жазу құрылғысы қуатты функционалдылықты және нақты уақыттағы тамаша өнімділікті ұсынатын көп микропроцессорлық желіден тұратын жаңа буын жазу құралы болып табылады.

48 арналы қағазсыз жазу құрылғысының негізгі мүмкіндіктері:

• Стандартты кернеу, ток, терможұп және RTD сигналдары үшін максималды 48 әмбебап кіріс арнасы орнатуды және калибрлеуді жеңілдетеді.

• Жетілдірілген A/D түрлендіру және өзін-өзі калибрлеу технологиялары, температураның ауытқуына және уақыттың ауытқуына төзімділікті арттырады, сонымен бірге қатал орталарда кедергілерді тиімді сүзеді.
• Қысқа мерзімді деректерге қол жеткізу мен ұзақ мерзімді деректерді сақтауды теңестіру үшін өшіруден қорғанысы бар үлкен сыйымдылықты жедел жадтың (1 МБ) және SD жад карталарының (128 МБ–1 ГБ) тіркесімі.
• 10,4 дюймдік TFT шынайы түсті СКД экраны дисплей мүмкіндіктерін айтарлықтай кеңейтеді.

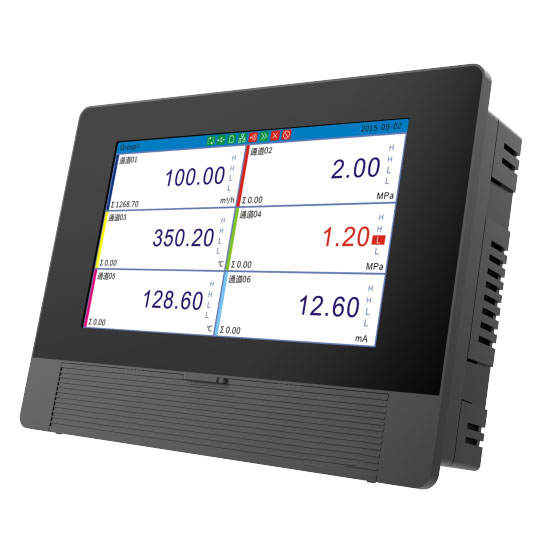

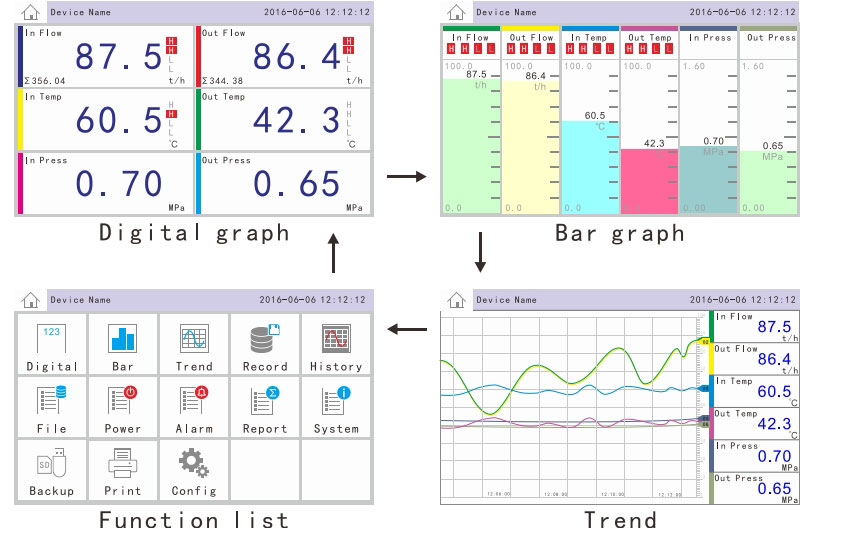

• Жеңіл бақылауға арналған инженерлік блоктарды, бағаналы графиктерді және тренд қисықтарын қоса, бірнеше дисплей режимдері бар пайдаланушыға ыңғайлы интерфейс.
• Жүйені конфигурациялауға арналған икемді 5 деңгейлі ағылшын мәзірі, параметр параметрлері үшін құпия сөзбен қорғау.
• RS-232/RS-485 байланыс интерфейстері, ДК деректерімен алмасуды, негізгі компьютерді конфигурациялауды және нақты уақыттағы деректер мен дабыл күйін басып шығару үшін шағын сериялы принтерлерге қосылуды қамтамасыз етеді.
• Жетілдірілген EMI төзімділігі, оңай орнату және эстетикалық, практикалық дизайн үшін арнайы алюминий қорытпасы корпусы.

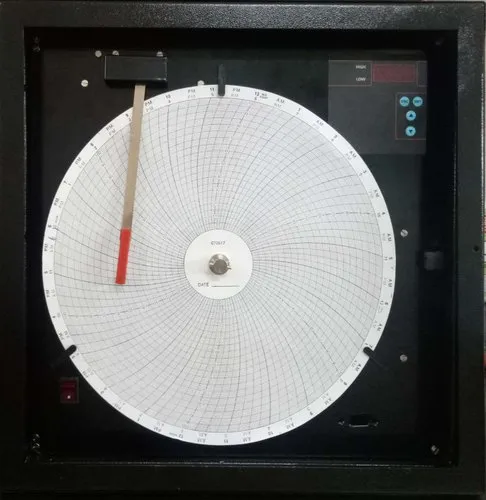

48 арналы панельді тіркеуші химия, металлургия, мұнай және басқа салаларда кеңінен қолданылады, ол сынамаларды алуға, бақылауға, талдауға және өнеркәсіптік процесс параметрлерін сақтауға мүмкіндік береді. Дәстүрлі механикалық диаграмма жазу құрылғыларымен салыстырғанда графикалық жазу құрылғысы қағаз кептелісі, сия ағуы, күрделі механикалық құрылымдар, жоғары техникалық қызмет көрсету шығындары және шектеулі функционалдылық сияқты мәселелерді жояды, бұл 48 арнаны әмбебап жазу құрылғысын өнеркәсіптік автоматтандыру үшін тамаша келесі буын құралына айналдырады.

48 арналы деректер тіркеушісінің жұмыс принципі

Арна тақтасы әрбір аналогтық кіріс сигналында дискретизацияны және күшейтуді орындайды, содан кейін оны A/D түрлендіру модуліне жібереді. Сигнал A/D түрлендіргіші арқылы сандық мәнге түрлендіріледі, цифрлық сүзгілеу арқылы өңделеді және деректерді сақтау аймағында сақталады. Арна тақтасының процессоры негізгі тақта процессорымен әр 0,2 секунд сайын байланысады немесе қисық қозғалтқыш мәндерін өлшеу деректеріне түрлендіру арқылы негізгі процессормен байланысады. (координаттарды көрсетуге сәйкес) және ақпаратты әртүрлі экрандар арқылы көрсетеді. Орталық процессор өлшем мәндерін екеуінде де сақтайды: ЖЖҚ (уақытша нақты уақыттағы сақтау), флэш жад картасында (деректерді ұзақ мерзімді сақтау). Жүйе жоғары/төмен шекті дабылды тексеруді жүзеге асырады және дабыл конфигурациясының параметрлеріне негізделген релелік контактілер арқылы дабыл күйін шығарады.

Орталық процессор деректер шинасы арқылы пернетақта жұмысының пәрмендерін алады және осы пәрмендер негізінде сәйкес өңдеу мен дисплейді орындайды. Барлық конфигурация параметрлері EEPROM ішінде сақталады. Басып шығару параметрлеріне сәйкес процессор басып шығару үшін RS-232 байланыс интерфейсі арқылы принтерге тиісті деректерді жібереді.

48 арналы деректер тіркеушісінің аппараттық құрылымы

48 арналы графикалық жазу құрылғысы алты негізгі құрамдас бөліктен тұрады: негізгі тақта, арналар тақтасы, дисплей экраны, пернетақта, жад картасы, релелік шығыс тақтасы, байланыс тақтасы және қуат көзі. Бұл құрамдас бөліктер ленталық кабельдер мен шиналар ұялары арқылы өзара байланысқан. 1-суретте көрсетілгендей.

1. Дисплей экраны

48 арна кірісі бар цифрлық диаграмма жазу құрылғысында 128 түсті көрсетуге қабілетті 800×600 пиксел рұқсаты бар матрицалық түсті СКД дисплей бар. Бұл ағылшын таңбаларын, графиканы және кестелерді көрсетуге мүмкіндік береді.

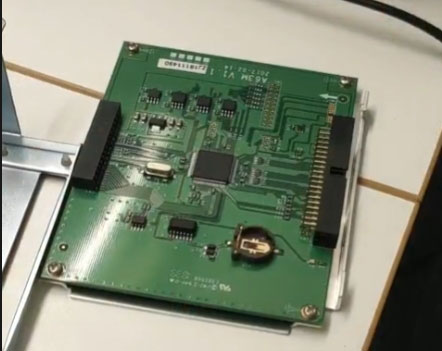

2. Басты тақта

Негізгі тақша негізінен микроконтроллер жүйесі мен сигналды ауыстыру блогынан тұрады.

2.1 Жүйелік микроконтроллер

Жүйе сигналды өлшеу, есептеу, экранды көрсету, дабыл шығысы және байланыс функцияларын орындау үшін 8-биттік микроконтроллерлерді (80C32 және 80C31) пайдаланады. Маңызды элементтер мыналардан тұрады: CPU, EPROM, RAM WDT (Watchdog Timer): нақты уақыттағы сағат (RTC).

Жоспарланбаған электр қуатын өшіру немесе өшіру кезінде қуат ақауларынан қорғайтын жедел жады ішкі параметрлер мен жазылған деректердің жоғалуынан қорғайды. Панельдік сандық жазу құрылғысы дұрыс жұмыс істеуі үшін маңызды деректер мен байланыс параметрлері қорғалуы керек.

WDT сыртқы кедергіден туындаған жүйенің бұзылуын болдырмайды. WDT кедергілер процессордың немесе EPROM-ның дұрыс жұмыс істемеуіне себеп болған жағдайда, алдын ала белгіленген уақыт аралығында орталық процессорды қалпына келтіру арқылы үзіліссіз жұмысын қамтамасыз етеді.

48 арналы диаграммасыз жазу құрылғысының нақты уақыт режимін RTC қамтамасыз етеді. Ішкі таймерлер бұдан былай қажет емес және процессордың ресурстарды тұтынуы айтарлықтай төмендейді, өйткені ол тек дисплей үшін мерзімді негізде сағат деректерін оқуды қажет етеді. Нақты уақыттағы сағат функциясын сақтау және электр қуаты өшіп қалған немесе өшірілген жағдайда ЖЖҚ деректерін қорғау үшін RTC чипінде біріктірілген литий батареясы бар.

Бұл параметрлерге калибрлеу деректері, сигнал түрі, өлшеу диапазоны (жоғарғы/төменгі шектер), инженерлік блоктар, деректерді тіркеу аралықтары және дабыл шектері кіреді. Чиптің екі сымды интерфейсі (I²C) жүйе ресурстарын тұтынуды азайтады.

2.2 Релелік басқару блогы

Релелік басқару блогы дабыл шығысының күйіне негізделген реле үшін коммутация сигналдарын жасайды.

3. Арналар тақтасы

48 арналы деректер тіркеушісі стандартты аналогтық сигналдарды, сондай-ақ термопара және RTD сигналдарын қабылдайтындықтан, негізгі блок сигналдарды өңдеу функцияларының қатарын орындауы керек: Микроконтроллермен басқарылатын мультиплексорды ауыстыру, Милливольт сигналын күшейту, A/D түрлендіру, Белгіленген микроконтроллердің жадында түрлендірілетін деректерді (орта арифметикалық) сақтау.

Микроконтроллер жүйесі арна аралық оқшаулауды сақтай отырып, пәрмендерді жіберіп, үлгіленген деректерді қабылдай отырып, арна тақтасымен мерзімді түрде байланысады.

4. Қуат көзінің тізбегі

48 арналы диаграммасыз жазу құрылғысы түрлендіру тиімділігін арттыру және қуат тұтынуды азайту үшін төмен вольтты коммутациялық қуат көзін пайдаланады. Схема мыналарды қабылдайды: 220 В айнымалы ток, 50 Гц; 24 В тұрақты ток, әртүрлі өндірістік орталарды орналастыру үшін. silverinstruments.com сайтынан 48 арна жазу құрылғысына тапсырыс бергенде негізгі қуат көзіне сұранысыңызды көрсетіңіз.

5. Қоршау

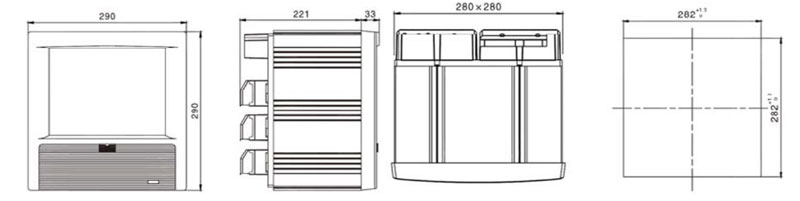

280 мм × 280 мм панельді кесу өлшемі бар арнайы алюминий қорытпасынан жасалған профильдермен жасалған.

48 арналы әмбебап магнитофонның негізгі технологиялары

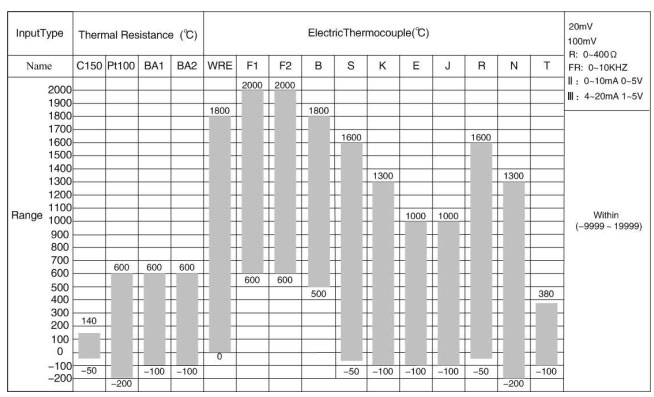

1. Әмбебап сигнал кірісі:

Жазғыш әмбебап сигнал енгізуді жүзеге асырады: Артқы терминал сымдары, DIP қосқышының параметрлері, Жүйе мәзірінің конфигурациясы. Жұмыс принципі (2-суретті қараңыз):

Ауыстыру күйлерінің (S1/S2) конфигурациясы:Термопара сигналдары: S2 ашық, S1 жабық;Стандартты сигналдар: S1 ашық, S2 жабық;RTD сигналдары: S1 және S2 екеуі де ашық.

2. RTD сынамалары

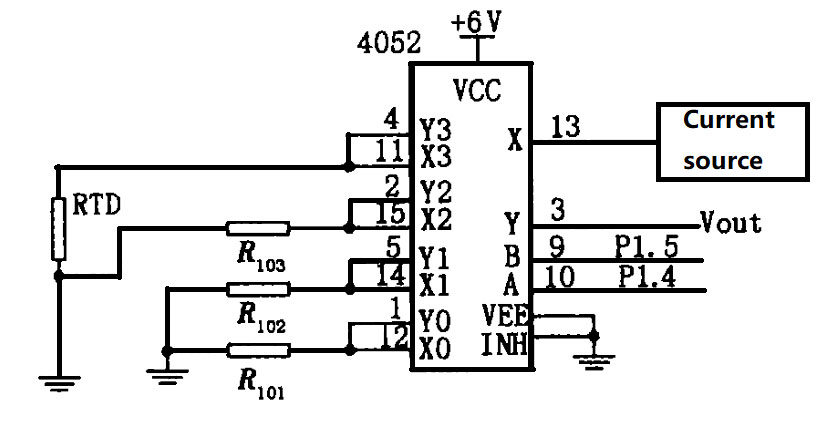

Құрал RTD таңдау кезінде арнаны таңдау үшін аналогтық қосқыштарды пайдаланады. Аналогтық қосқыштардағы белгісіз және айнымалы қосу кедергілерін өтеу үшін: Тізбекті жобалау шешімі (3-суретті қараңыз):

• R101/R102 RTD жоғарғы/төменгі кедергі шектерін білдіреді
• Ток көзі RTD/анықтамалық резистор арқылы кернеу тудырады
• Y терминалында кернеуді өлшеу қосқыштың кедергі әсерлерін болдырмайды
• Дәлдік алдын ала ауыстырып қосу кернеуін өлшеу арқылы сақталады

48 арналы қағазсыз жазу құрылғысының техникалық сипаттамалары

Негізгі қателік: ±0,2%;
Тарихи ойнату қатесі: ±0,1%;;
Дабыл қатесі: ±0,1%;
Қайталану қателігі: 0,1%;
Дабылдың қайталану қателігі: 0,1%;
Сериялық интерфейс: RS-232;
Қуат көзі: айнымалы ток 220В ±15% немесе тұрақты ток 24В.

Қорытындысында

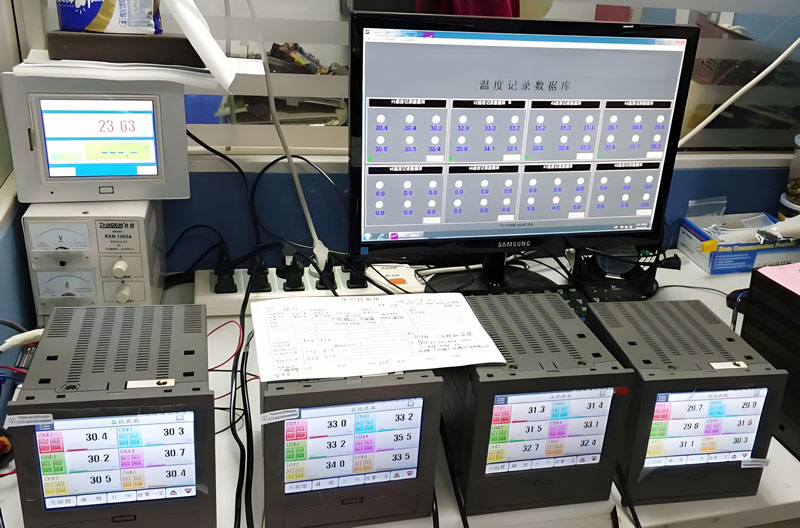

48 әмбебап арна кірісі бар түсті қағазсыз жазу құрылғысының тамаша мүмкіндіктері бар, соның ішінде кең қолдану мүмкіндігі, пайдаланушыға ыңғайлы дисплей жұмысы, жоғары дәлдік пен сенімді жұмыс және қуатты функционалдылық - дәстүрлі қағаз жазу құрылғыларынан немесе сия жазу құрылғыларынан әлдеқайда асып түседі. Электрондық тіркеуші мұнай, химия, тамақ өңдеу, сумен жабдықтау және ағынды суларды тазарту сияқты әртүрлі салаларда процесс параметрлерін өлшеу және жазу үшін өте қолайлы. Silverinstruments.com сайтындағы таңғажайып өнімділігімен және төмен бағасымен бұл жетілдірілген панельді жазу құрылғысы автоматтандырылған өндіріс процестерінде маңыздырақ болады деп күтілуде.

48 арналы қағазсыз жазу құрылғыларының зауыттық бағасын алу үшін silverinstruments.com сайтына қош келдіңіз.
