Кіріспе
Инелі клапандармен жұптастырылған ротаметрлер (немесе айнымалы аймақ шығын өлшегіштері/VA шығын өлшегіштері деп атаймыз) көптеген салаларда ағынды дәл өлшеу және реттеу үшін классикалық және сенімді шешім болып табылады. Бұл қарапайым, бірақ классикалық комбинация дәлдік, қарапайымдылық және төмен баға құны маңызды болып табылатын газ және сұйықтық ағыны мен бақылау қолданбаларында кеңінен қолданылады. Бұл мақалада роматмерлердің шығын өлшегіштерінің жұмыс принциптері, артықшылықтары, таңдау әдістері және ротаметрлі-инелі клапан жүйелерінің қолданылуы қарастырылады. silverinstruments.com төмен баға мен сенімді ағынды өлшеу шешімдері бар ротаметр мен қажетті клапанның классикалық комбинациясын ұсынады.

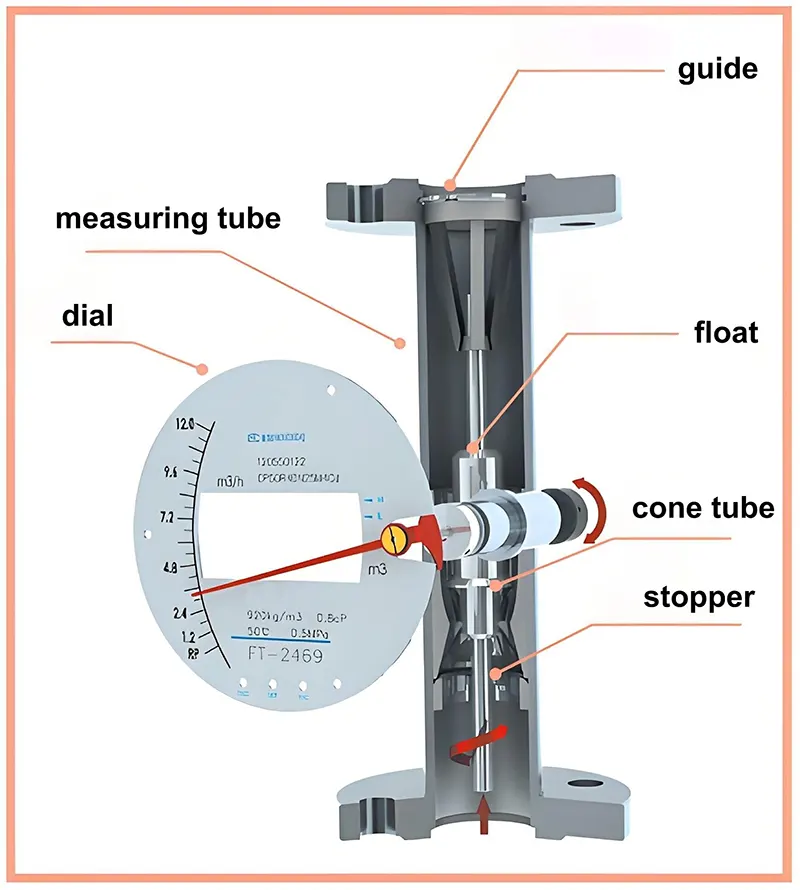

Ротаметрлер мен инелі клапандар қалай бірге жұмыс істейді
1. Ротаметрдің функционалдығы
Ротаметр ауыспалы аймақ ағынын өлшеу принципі бойынша жұмыс істейді (VA шығын өлшегіш), мұнда қалтқы (немесе поршень) сұйықтық ағынына жауап ретінде конустық құбырдың ішінде көтеріледі немесе түседі. Қалқымалы позиция сұйықтық ағынының жылдамдығын көрсетеді, ол калибрленген шкала бойынша оқылады.
Негізгі мүмкіндіктер:
- Сыртқы қуат қажет емес – қалтқылық, кедергі және ауырлық күші арасындағы механикалық тепе-теңдік негізінде жұмыс істейді. Дегенмен, silverinstruments.com сайтында
таратқыштары бар ротаметрлер мүмкіндігі бар.
- Сызықтық масштаб – оқуға оңай, әдетте белгілі бір сұйықтықтар (ауа, су және т.б.) үшін калибрленген. сондықтан silverinstruments.com сайтынан ротаметрлерге тапсырыс бергенде бізге сұйықтық түрі мен тығыздығы туралы ақпаратты көрсетуіңіз керек.
- Кең ағын диапазоны – Шағын ағыннан бірнеше мл/мин дейін мыңдаған LPM (минутына литр) өлшей алады, бізде 1/2 дюймдік ротаметрлерден 8 дюймдік ротаметрлерге дейінгі көптеген сенсор өлшемдері бар.

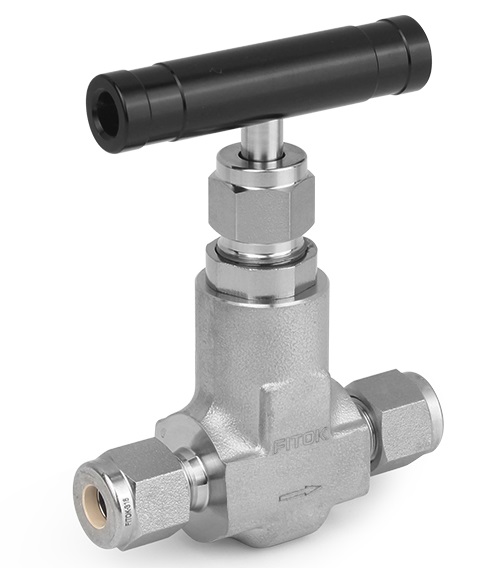

2. Ине клапанының рөлі
Инелі клапан ағынды бақылауды қамтамасыз ете отырып, айнымалы аумақтың шығын өлшегішін толықтырады. Оның конустық түйреуіш біртіндеп реттеуге мүмкіндік береді, бұл оны
төмен ағынды өлшеу қолданбалары үшін өте қолайлы етеді.

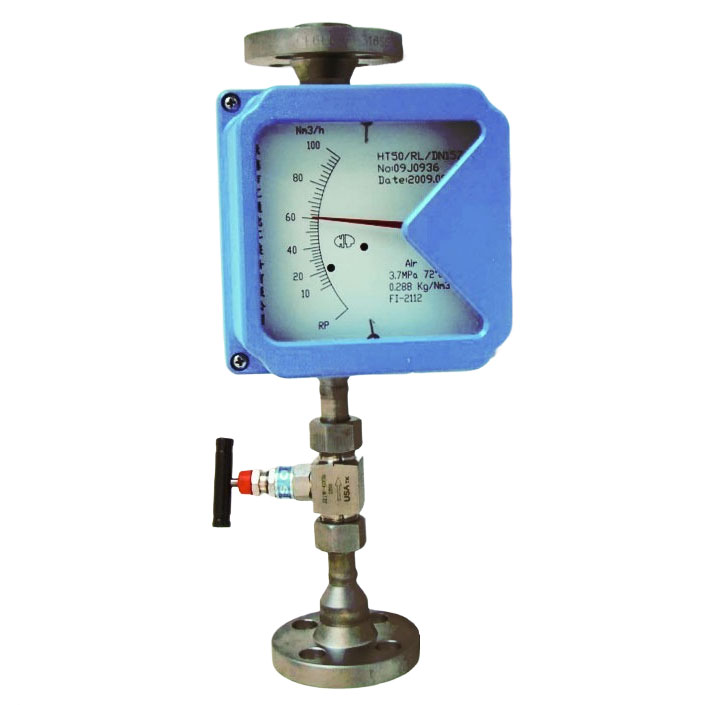

Ротаметрмен бірге жабдықталған инелі клапан
Қажетті клапан функциялары бар ротаметр:
- Дәл ағынды реттеу – қалаған ағын жылдамдығына сәйкес келтіру үшін дәл реттеуді қосады.
- Ағынды тұрақтандыру – өлшенген сұйықтықтардағы турбуленттілік пен пульсацияны азайтып, дәл және сенімді көрсеткіштерді қамтамасыз етеді.
- Жүйені қорғау – ротаметрді бұзуы мүмкін кенеттен кернеудің алдын алады.
Инелі клапандары бар ротаметрлерді пайдаланудың артықшылықтары
✓ Қарапайым шығын өлшегіш Орнату: күрделі электроника немесе бағдарламалау қажет емес.
✓ Шығын өлшегішке төмен техникалық қызмет көрсету қажет: тозуды азайтатын қозғалатын бөліктер жоқ (қалқымадан басқа).
✓ Төмен шығын өлшегіш:
сандық масса ағыны реттегіштеріне қарағанда қол жетімді.
✓ Көрнекі растау: қосымша ағынды тотализаторларсыз тікелей оқу.
✓ Әмбебаптығы: Тапсырыс берген сұйықтық түріне, жалпы теңшелген шығын өлшегіштеріне байланысты газдармен, бумен және сұйықтықтармен жұмыс істейді.
Ине клапаны бар ротаметр сандық масса ағыны реттегішіне қарағанда қол жетімді
Негізгі таңдау әдістері
1. Ағын датчигі материалының үйлесімділігі
- Суланған бөліктер: тот баспайтын болаттан жасалған 304, 316 немесе 316L қалқымалы шығын өлшегішін немесе коррозиялық сұйықтықтар үшін қапталған PTFE таңдаңыз.
- Тығыздағыштар: химиялық төзімділікке арналған Viton, EPDM немесе PTFE.
2. Ағын диапазоны және дәлдігі
- Ротаметрдің қажетті диапазонды қамтитынына көз жеткізіңіз (мысалы, ауа үшін 0-300 LPM), ағын жылдамдығын өлшеу үшін silverinstruments.com сайтына хабарласыңыз.
Төменде silverinstruments.com сайтынан
HH50 сериялы ротаметрлерге арналған ағын диапазоны кестесі берілген
|
Water (L/h)
|
Air (m3/h)
|
HH50 Max Pressure los
|
|
Diameter
|
Float No.
|
Material
R0,R1,Ti,RL
|
Material
PTFE
|
@0.1013MPa 20°C
|
Water
(Kpa)
|
Air
(Kpa)
|
|
15
|
H15.1
H15.2
H15.3
H15.4
H15.5
H15.6
H15.7
H15.8
H15.9
|
1.6~16
2.5~25
4.0~40
6.3~63
10~100
16~160
25~250
40~400
63~630
|
1.6~16
2.5~25
4.0~40
6.3~63
10~100
16~160
25~250
40~400
|
0.05~0.5
0.07~0.7
0.11~1.1
0.18~1.8
0.28~2.8
0.48~4.8
0.7~7
1.0~10
1.6~16
|
2.0
2.3
2.5
2.5
2.5
2.6
2.7
2.9
3.4
|
7.0
7.2
7.3
7.5
7.8
8.0
10.0
10.8
14
|
|
25
|
H25.1
H25.2
H25.3
H25.4
H25.5
H25.6
|
63~630
100~1000
160~1600
250~2500
400~4000
630~6300
|
40~400
63~630
100~1000
160~1600
250~2500
400~4000
|
1.6~16
3.0~30
4.5~45
7.0~70
11~110
18~180
|
4.0
4.1
4.4
5.2
7.0
12.5
|
7.0
8.0
12.0
19.0
25.0
33.0
|
|
50
|
H50.1
H50.2
H50.3
H50.4
|
630~6300
1000~10000
1600~16000
2500~25000
|
400~4000
630~6300
1000~10000
1600~16000
|
18~180
25~250
40~400
100~1000
|
4.7
5.1
6.2
8.0
|
8.0
15.0
22.0
35.0
|
|
80
|
H80.1
H80.2
|
2500~25000
4000~40000
|
1600~16000
2500~25000
|
100~1000
120~1200
|
5.3
7.8
|
15.0
22.0
|
|
100
|
H105.1
H105.2
|
6300~63000
10000~100000
|
4000~40000
6300~63000
|
180~1800
300~3000
|
11.4
16.7
|
35.0
|
|
150
|
H155.1
|
15000~150000
|
10000~100000
|
400~4000
|
17.0
|
|
- Стандартты дәлдік: ±2% - ±5% FS (жоғары дәлдік калибрлеу кезінде қол жетімді).
3. Қысым және температура шектері
- Шыны ротаметрлердің көпшілігі <10 бар; ине клапандары жүйе қысымына сәйкес болуы керек.
- Температура шектері материалдарға байланысты (мысалы, термиялық соққы кезінде шыны түтіктер сынуы мүмкін). Металл құбырлы ротаметрлер жоғары температура мен жоғары қысымды көтере алады

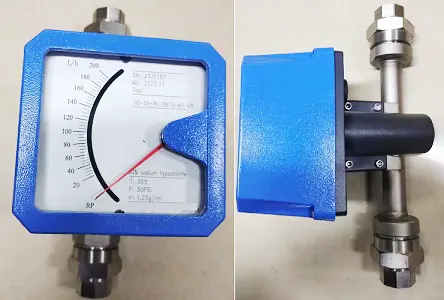

Металл құбырлы ротаметрлер жоғары қысымды және жоғары температураны көтере алады
4. Ине клапанының интеграциясы
- Тікелей орнатылған клапандар (ротаметрге салынған) орнатуды жеңілдетеді.
- Бөлек клапандар құбырларды орналастыруда икемділікке мүмкіндік береді.
Жалпы өнеркәсіптік қолданбалар
1. Газ ағынын басқару
- Зертханалық газ тарату (N₂, O₂, CO₂,H
2 ).
- технологиялық салалар (ауа шығынын өлшегіш,
табиғи газ шығынын өлшегіш , арнайы газдар).
2. Сұйықтықты мөлшерлеу және өлшеу
- Химиялық инъекция (рН бақылау, суды тазарту).
- Азық-түлік және сусындар (
сірне шығынын өлшегіш, дезинфекциялау құралы).
3. HVAC және қысылған ауа жүйелері
- Пневматикалық жүйелердегі
ауа ағынын бақылау .
- Реттелетін ағын жылдамдығымен ағып кетуді сынау.
4.Медициналық және фармацевтикалық
- Оттегімен емдеу құрылғылары.
- биореактордың газбен қамтамасыз етілуін бақылау.
Шектеулер және баламалар
1. Ротаметрлер қашан жарамсыз болуы мүмкін
- Жоғары қысымды жүйелер
- Өте төмен ағындар, мысалы, 2 сксм төмен ағынды өлшеу, (
массалық ағын реттегіштері үшін жақсырақ, яғни MFC ).
- Мөлдір емес сұйықтықтар (бұлыңғыр қалтқы көрінуі).

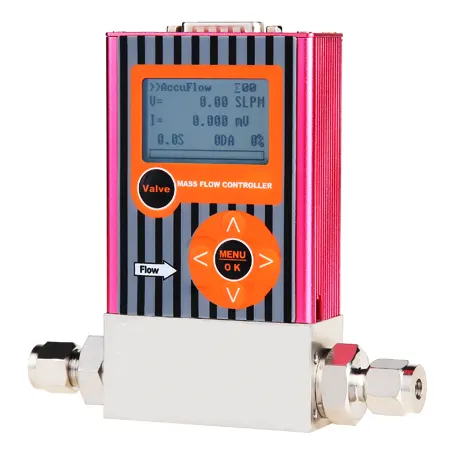

Масса ағынының реттегіші 2 мл/мин төмен ағынмен жұмыс істей алады, ал ротаметрлер мүмкін емес
2. Баламалы шешімдер
- Жоғары дәлдік үшін сандық шығын өлшегіштері (жылулық масса ағынының реттегіштері,
Coriolis масса ағынының реттегіштері ).
- автоматтандырылған реттеуге арналған массалық ағынды реттегіштер (MFC).

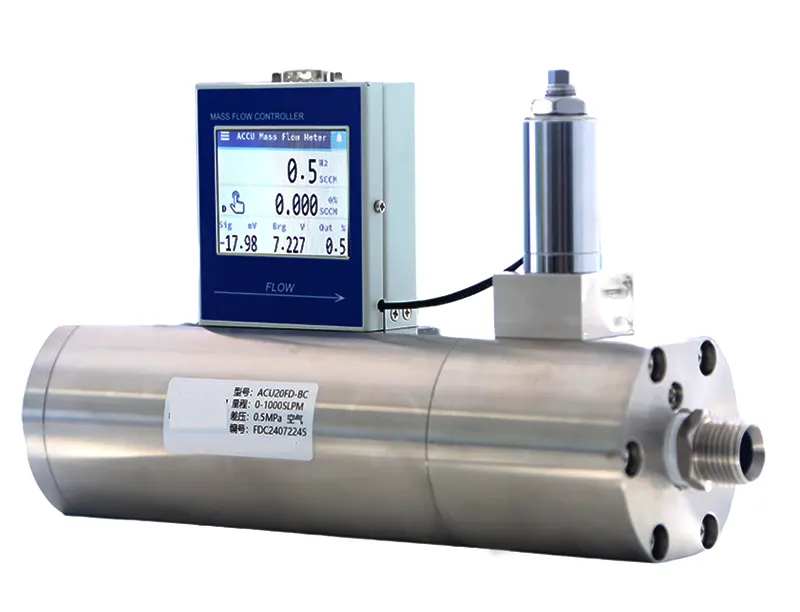

Coriolis масса ағынының реттегіші
Қорытынды
Ине клапандары бар ротаметрлер ағынды өлшеу және бақылау үшін қарапайым, сенімді және арзан шешім болып қала береді. Олардың механикалық жұмысы, пайдаланудың қарапайымдылығы және бейімделгіштігі оларды химиялық өңдеуден бастап аквакультураға дейінгі салалар үшін өте қолайлы етеді.
Оңтайлы өнімділік үшін:
✔ Ротаметрді сұйықтық пен ағын диапазонына, жұмыс температурасына және қысымына сәйкестендіріңіз.
✔ Дәл реттеу үшін жоғары сапалы инелі клапанды пайдаланыңыз.
✔ Ұзақ мерзімді қызмет ету үшін ағын сенсорының материал үйлесімділігін қарастырыңыз.
Олардың жұмыс принциптері мен қолданбаларын түсіну арқылы инженерлер ағынды тиімді басқару үшін ротаметрлі-инелі клапан жүйелерін тиімді қолдана алады.
Егер сіз ине клапаны бар ротаметрлерді сатып алғыңыз келсе, қосымша ақпарат алу үшін
silverinstruments.com сайтына хабарласыңыз.
