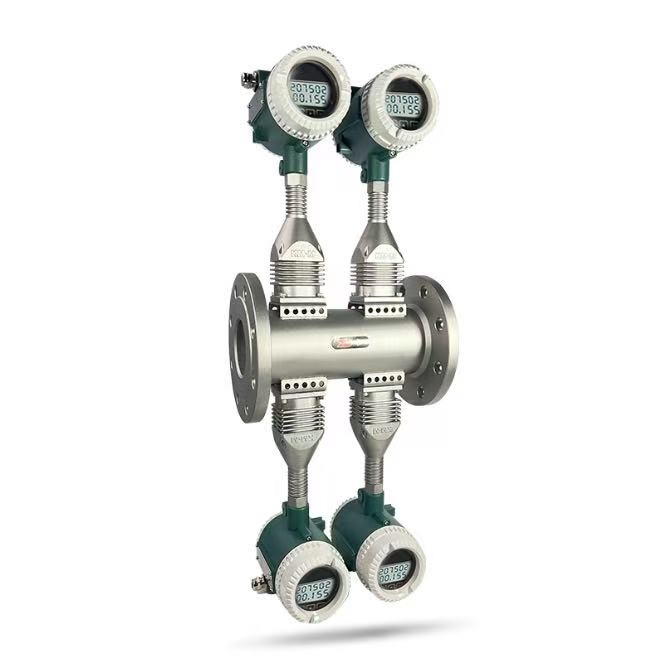

STLU-G сериялы құйынды шығын өлшегіштері
Related Products
Меласса, сироп, суспензия, глюкоза, бу шығынын өлшеуге арналған Coriolis ағын өлшегіштері. Қытай Кориолис өлшеуішін Silver Instruments-тен арзан бағамен сатып алыңыз.
Газ турбинасының шығынын өлшейтін құрал
Табиғи газ, сұйытылған газ, биогаз шығынын өлшеу үшін берік газ өлшеуіші. Қытайдан шығарылған EVC көмегімен газ TUF шығын өлшеуішінің бағасы.
Оқшауланған және сейсмикалық төзімді индуктивті құйынды шығын өлшегіштердің жаңа буыны құйынды шығын өлшегіштер тарихындағы әлемдік жетекші кезең болып табылады. Шығын өлшегіш корпусы қауіпсіздік пен сенімділікті қамтамасыз ететін тығыздағыш бөліктерінсіз, орнату бұрандаларысыз немесе ағып кетпейтін берік құрылымды қабылдайды. Ол оқшаулаумен жабдықталған және ағынды тоқтатпай, сенсорды орнында ауыстыруға мүмкіндік береді. Датчик тамаша сейсмикалық төзімділікке, сондай-ақ жоғары қысым мен жоғары температура көрсеткіштеріне ие. Таратқыш сейсмикалық төзімділікті одан әрі оңтайландыратын жетілдірілген электрондық сигнал спектрін сканерлеу және өңдеу схемаларымен жабдықталған. Ол дәл өлшеуді, кең диапазонды, төмен ең төменгі ағын жылдамдығын, қауіпсіздікті, сенімділікті, төмен пайдалану шығындарын және ең аз қысымды жоғалтуды ұсынады. Бұл өнімнің қолдану аясы кең және шын мәнінде «әмбебап шығын өлшегіш» болды. Оқшауланған және сейсмикалық төзімді индуктивті құйынды шығын өлшегіш конструкторлар, спецификаторлар және пайдаланушылардың кең ауқымына ұнайтыны сөзсіз.
Индуктивті құйынды шығын өлшегіш - бұл Карман құйынды көшесінің принципі бойынша жұмыс істейтін көлемді шығын өлшегіш. Шығын өлшегіш корпусының ішінде блюф денесі деп аталатын үшбұрышты призма бар. Сұйықтық блеф денесінің жанынан ағып өткенде, төмен қысымды аймақтар блеф денесінің екі жағында қалыптасады, олар Карман құйындары деп аталатын әр жағында кезек-кезек тұрақты құйындылар жасайды. 1.1-суретте көрсетілгендей, құйындылар блеф денесінің төменгі ағынында асимметриялық түрде орналасқан. Құйынды шығын өлшегіштің ағынының жылдамдығы мен көлемдік шығыны құйындылардың жиілігіне тура пропорционал. Ол негізінен газдар мен булар сияқты өнеркәсіптік құбырлардағы сұйықтықтардың шығынын өлшеу үшін қолданылады. Оның өлшемі шағын, өлшеудің кең диапазоны, жоғары дәлдігі бар және көлемдік шығынды өлшеу кезінде сұйықтықтың тығыздығы, қысымы, температурасы және тұтқырлығы сияқты параметрлерге дерлік әсер етпейді. Оның қозғалатын механикалық бөлшектері жоқ, нәтижесінде жоғары сенімділік пен техникалық қызмет көрсету талаптары төмен. Құралдың параметрлері ұзақ уақыт бойы тұрақты болуы мүмкін.
Берілген: құйынды жиілігі f, сұйықтықтың орташа жылдамдығы V, блеф денесінің ені d, шығын өлшегіштің ішкі диаметрі D, қатынасты келесідей шығаруға болады:
- f = St * V / [(1-1,25*d/D)*d]
- Қайда:
- f: құйынды жиілігі
- V: Сұйықтық ағынының жылдамдығы
- d: Блеф денесінің ені
- D: шығын өлшегіштің ішкі диаметрі
- St: Strouhal нөмірі
- Карман құйынды шығын өлшегішінің жұмыс принципінің принципиалды схемасы
Process fluids |
Liquids, Gas and Steam. |
|||||||
Saturated steam can be regarded as single-phase fluid when its dryness |
||||||||
Process |
Standard: -40~+250°C~350°C |
Extended:>+350°C~500°C |
||||||
Pressure rating |
Standard:≤2.5MPa~4.0Mpa |
Extended:>4.0MPa~45MPa |
||||||
Accuracy |
Liquid: |
±0.5% |
±1.0% |
±1.5% |
|
|||
Gas: |
±0.5% |
±1.0% |
±1.5% |
±2.5% |
||||
Turndown |
Standard:8:1~20:1 |
Extended:≥30:1 |
||||||
Reynolds number |
Standard:2x10⁴~7x106 |
Extended:1x104~7x106 |
||||||
Flow velocity |
Liquid:0.21~7.6m/s Gas/steam standard velocity range:2~76m/s, extended <1.98m/s |
|||||||
Resistance factor |
Full pipe type:Cd ≤2.4 |
|||||||
Permitted max. vibration acceleration |
0.5g-1.5g |
|||||||
Straight pipe length |
Upstream straight pipe length ≥ 20D Downstream straight pipe length ≥ 5D |
|||||||
Pressure loss |
△P=1.29*ρ*V2 ρ:density (kg/m3),V:velocity(m/s) |
|||||||
Minimum upstream pressure (liquids) |
Pmin≥2.7*ΔP+1.3*P0 P0: liquid vapor pressure at operating conditions (Pa) |
|||||||
Protection rating |
Standard: IP65 |
Extended: IP68 |
||||||
Ex mark |
Intrinsically safe type: Ex ia IIC T1~T4 Ga |
|||||||
Ambient conditions |
Ambient temperature |
-40~+55°C non-explosion-protected areas |
||||||
-20~+55°C explosion-protected areas |
||||||||
Relative humidity |
non-condensing |
|||||||
Atmospheric pressure |
86~106kPa |
|||||||
Power supply |
Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V |
|||||||
Power |
<1w |
|||||||
Output signals |
Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V |
|||||||
2 wires, 4~20mA output: For exploration-protected type, load resistance ≤300Ω For non-exploration-protected type, load resistance ≤500Ω |
||||||||
Display |
Flow rate, volume flow, flow unit, flow percentage, etc. |
|||||||
Communication protocol |
HART、Modbus RTU(RS485) |
|||||||
Electrical Conduit |
M20*1.5 (F) |
|||||||
1/2”-14 NPT (F) |
||||||||
Body & bluff body |
Standard Material:304 SS |
|||||||
Mark |
|
|||||||
STLU |
Silver Automation Instruments Vortex Flow meter |
|||||||
Code |
Working Principle |
|||||||
G |
Isolated type Karman Vortices Flowmeter |
|||||||
Code |
Process Connection |
|||||||
1 |
Flanged(DN50~DN300) |
|||||||
2 |
Wafer type (DN15~DN300) |
|||||||
3 |
Fixed Inserted |
|||||||
4 |
Adjustable Inserted (without Ball Valve) |
|||||||
5 |
Adjustable Inserted (with Ball Valve) |
|||||||
6 |
Tri-clamp |
|||||||
7 |
Thread ( please specify thread standard) |
|||||||
Code |
Measured Fluid |
|||||||
2 |
Liquid |
|||||||
3 |
Gas |
|||||||
4 |
Steam |
|||||||
Code |
Nominal Diameter |
|||||||
015 |
15mm |
05 |
50mm |
15 |
150mm |
|||
020 |
20mm |
06 |
65mm |
20 |
200mm |
|||
02 |
25mm |
08 |
80mm |
25 |
250mm |
|||
03 |
32mm |
10 |
100mm |
30 |
300mm |
|||
04 |
40mm |
12 |
125mm |
Others |
Inserted ≥250mm |
|||
Code |
Indicator |
|||||||
D |
With Digital Indicator |
|||||||
N |
No Indicator ( 3 wire, pulse frequency output) |
|||||||
Code |
Power Supply |
|||||||
1 |
24V DC |
|||||||
2 |
3.6V Lithium Battery |
|||||||
Code |
Output Signal |
|||||||
0 |
No output |
|||||||
1 |
Pulse Output |
|||||||
2 |
Two Wire :4~20mA DC |
|||||||
4 |
Hart Protocol |
|||||||
5 |
RS-485 (Modbus) |
|||||||
Code |
Fluid Temperature |
|||||||
1 |
Standard -40~250°C |
|||||||
3 |
High Temperature Type :+100~+350°C |
|||||||
4 |
High Temperature Type :+350~+500°C |
|||||||
2 |
Specify |
|||||||
Code |
Pressure Rating |
|||||||
Code |
Standard |
Code |
Standard |
Code |
Standard |
|||
G0 |
GB 1.0Mpa |
D0 |
DIN PN10 |
A1 |
ANSI Class 150 |
|||
G1 |
GB 1.6Mpa |
D1 |
DIN PN16 |
A2 |
ANSI Class 300 |
|||
G2 |
GB 2.5 Mpa |
D2 |
DIN PN25 |
A3 |
ANSI Class 600 |
|||
G3 |
GB 4.0 Mpa |
D3 |
DIN PN40 |
S |
Special |
|||
Code |
Explosion Proof |
|||||||
N |
Non |
|||||||
d |
Flameproof |
|||||||
i |
Intrinsically Safe |
|||||||
Code |
Flow Meter Construction |
|||||||
0 |
Compact display |
|||||||
1 |
Remote display ,specify cable length |
|||||||
Code |
Protection Level |
|||||||
0 |
IP65 |
|||||||
1 |
IP67 |
|||||||
2 |
IP68 |
|||||||
Code |
Compensation |
|||||||
B0 |
Non compensation |
|||||||
BT |
