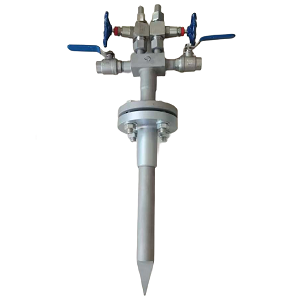

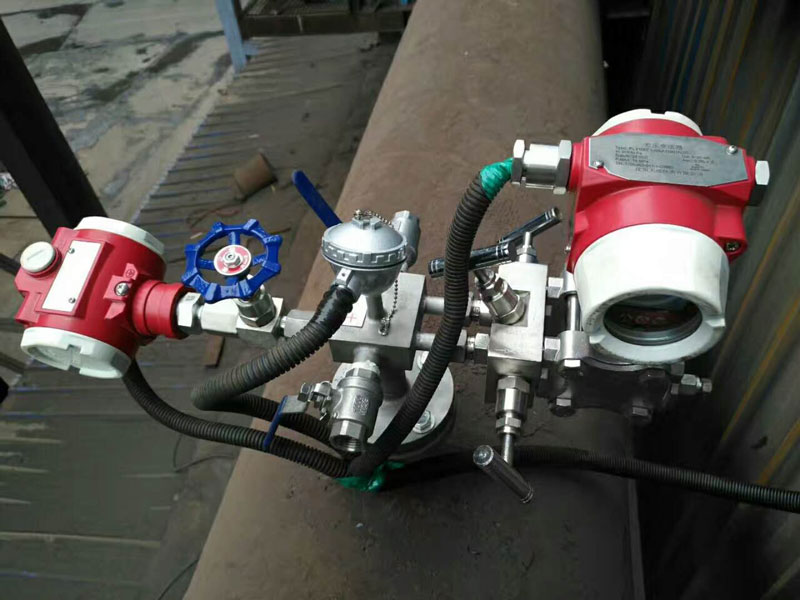

Pitoba шығын өлшегіш

1. Өнімге шолу

Pitoba Flow Meter - бұл өнеркәсіптік процестерде газ, бу және сұйықтық шығынын сенімді өлшеуге арналған орташаланған Pitot түтік шығын өлшегіш.

Ол әсіресе түтін газы, кокс газы, домна газы және шаң, шайыр немесе басқа ластаушы заттары бар көмір газы сияқты қатал, лас орталарға қолайлы.

Әдеттегі өлшенетін орталарға мыналар жатады:

• Газдар: ауа (бірінші/екінші ауа), оттегі, сутегі, құрғақ газ, конвертер газы, домна газы, өндіруші газ, кокс газы, табиғи газ, СКГ, түтін газы, химиялық технологиялық газ және т.б.
• Бу/бу: қатты қыздырылған бу, қаныққан бу, дымқыл бу, екі бағытты бу.
• Сұйықтар: су, жартылай толтырылған су құбырлары, жуу майы, майсыз май, жеңіл май, шайыр, ауыр май, шикі мұнай, коррозиялық сұйықтықтар, парафин және технологиялық сұйықтықтар.

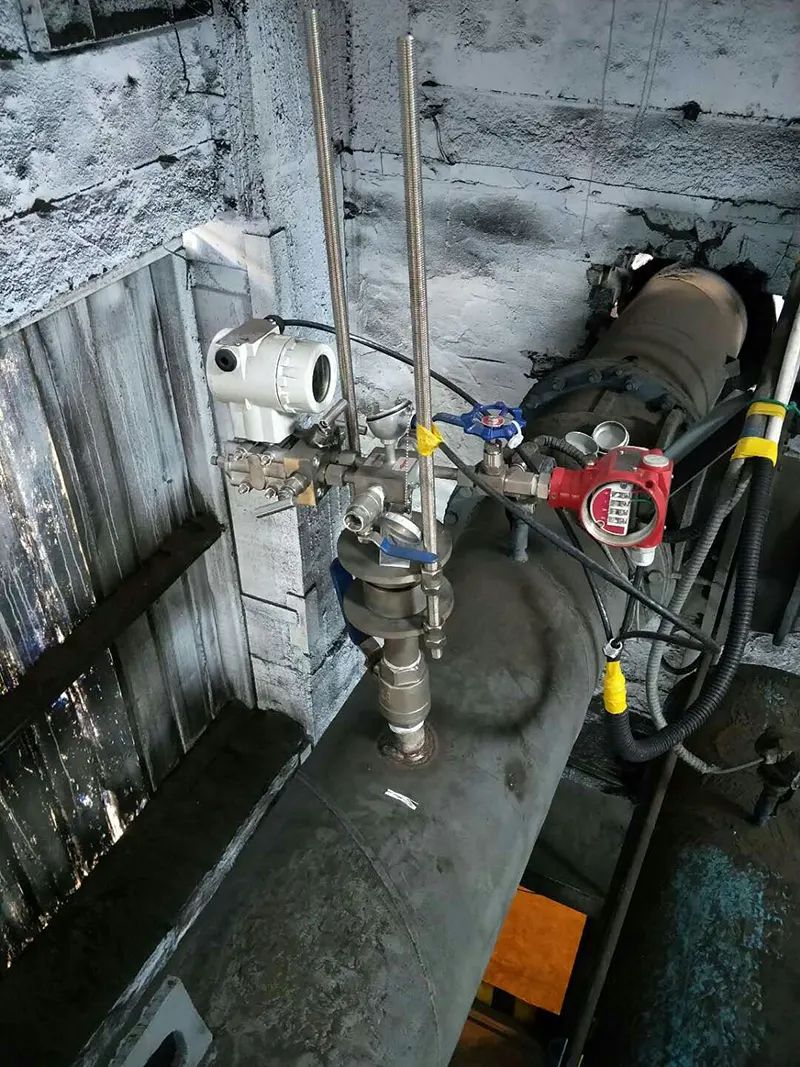

2. Неліктен Pitoba шығын өлшегіші

Ұзақ мерзімді өндірістік пайдалану Pitoba Flow Meter кәдімгі шығын өлшегіштер үшін қиын мәселелерді шеше алатынын дәлелдеді:

1. Электр энергетикасында ауаның бастапқы жылдамдығын және ауа көлемін өлшеу кезінде бітелу мен тозуға қарсы тұрады.
2. Жоғары температураны, жоғары қысымды және жоғары жылдамдықты негізгі буды өлшеуді өңдейді.
3. Әртүрлі өнеркәсіптік газдарды өлшеу кезінде ластану проблемаларын азайтады.
4. Өте кішкентай және өте үлкен құбыр диаметрлерінде (20 мм-ден 8000 мм-ге дейін) және төмен ағын жағдайында жұмыс істейді.
5. Өшірусіз ыстық кран / қысымды орнатуды қолдайды.
6. Өндірісті тоқтатпай онлайн тазалауға және тереңдетуге мүмкіндік береді.
7. Стандартты емес құбырлардың көлденең қималарында (шаршы, тікбұрышты, алмас, трапеция, эллипс, үшбұрыш және т.б.) қолдануға болады.
8. Бірнеше тексеру құрылғыларымен калибрлеуді және тексеруді қолдайды.
9. Шикі мұнай, шайыр және ауыр мұнай сияқты тұтқырлығы жоғары орталарды өлшеуге қабілетті.
10. Тікелей құбырдың жеткіліксіз болған жерін әлі де өлшей алады.

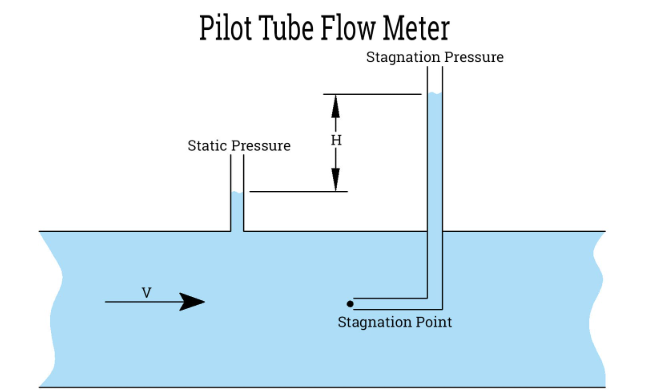

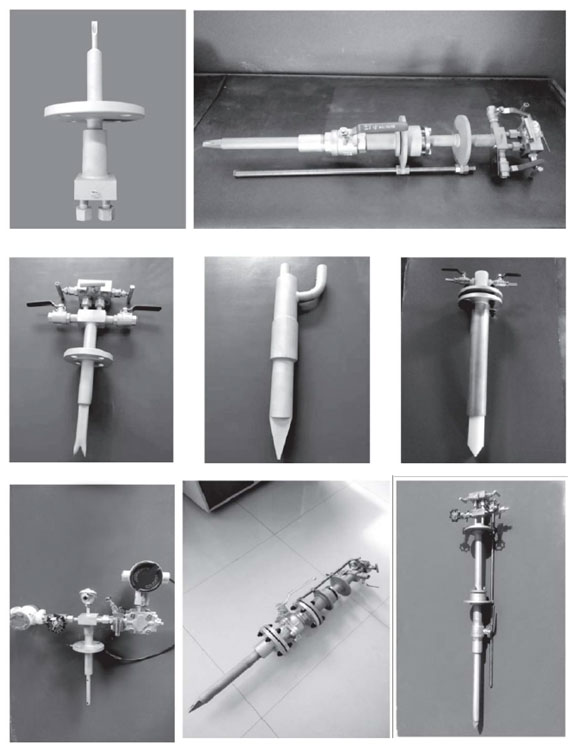

3. Жұмыс принципі (Pitot Tube технологиясы)

Pitot-Bar жұмыс принципі Питот түтігіне негізделген.

Pitoba Flow Meter - орташаланған Pitot түтік шығын өлшегіші. Бұл ISO 3966 (Тұйық құбырлардағы сұйықтық шығынын өлшеу — Питот статикалық қысымды түтіктерді қолдану арқылы жылдамдық ауданы әдісі) сәйкес әзірленген дифференциалды қысымды өлшегіш.

Ол қалай жұмыс істейді:

1. Датчик (Pitot bar) құбырдың ортасына салынған.
2. Зондтағы жалпы қысым порты тікелей ағынға қарайды.
3. Датчик бір жерде екі қысымды өлшейді:
   • Жалпы (тоқырау) қысым
   • Статикалық қысым
4. Жалпы қысым мен статикалық қысым арасындағы айырмашылық сұйықтықтың динамикалық қысымы болып табылады. Бұл дифференциалдық қысым сол нүктедегі ағынның жылдамдығына тікелей байланысты.
5. Өлшенген дифференциалдық қысым мен құбырдың көлденең қимасының орташа ағын жылдамдығы арасындағы калибрленген қатынасты орнату үшін есептегіш орташаланған Pitot құрылымын пайдаланады.
6. Содан кейін ағын жылдамдығы келесіден есептеледі:
   • ағынның орташа жылдамдығы, және
   • құбырдың тиімді ішкі көлденең қимасының ауданы.

Бұл сигналдар ағындық компьютерге немесе DCS жүйесіне жіберіледі. Жүйе температура мен қысымның компенсациясын орындайды және мыналарды қамтамасыз етеді:

• дифференциалды қысым
• статикалық қысым
• температура
• лездік ағын жылдамдығы
• жиынтық ағын
• жылдамдығы
• жылу/энергия (бу үшін)

Питот-түтікке негізделген бұл принцип аэроғарыш саласында жетілген және сенімді. Питот түтіктері жел туннельдерін сынауда, ұшақ қозғалтқышының аэродинамикалық сынауларында, тіпті ұшақтардағы әуе жылдамдығын зондтар ретінде кеңінен қолданылады.

4. Өнімділік сипаттамалары

1. Энергияны үнемдеу / қысымның жоғалуы дерлік жоқ
   Pitoba зонды әдетте диаметрі ~30 мм-ден төмен баспайтын болаттан жасалған, сондықтан ол құбырға аз кедергі келтіреді. Дәстүрлі саңылау тақталарымен және басқа дроссельдік элементтермен салыстырғанда қысымның жоғалуы өте төмен, бұл операциялық шығындарды азайтады.
2. Жоғары температура және жоғары қысым мүмкіндігі
   Зонд 304/316 баспайтын болаттан немесе ортаға байланысты арнайы қорытпалардан жасалған. Ол стандартты конфигурацияда 650 °C дейін және арнайы конструкциялармен (Al₂O₃ сияқты керамикалық жабындар) 800 °C немесе одан жоғары температурада жұмыс істей алады. 25 МПа дейінгі қысым көрсеткіштері стандартты болып табылады және арнайы қолданбалар үшін 32 МПа дейін қол жетімді.
3. Лас қызметте жоғары сенімділік
   Ішкі қысым арналары ішкі орта дерлік статикалық және бөлшектер немесе шайыр ішке оңай тасымалданбайтындай етіп жасалған. Бұл түтін газы сияқты шаңды, шайырлы газда да ұзақ уақыт бойы дәлдікті сақтауға көмектеседі.
4. Жеңіл орнату
   Орнату тек құбырда бұрғылауды / ыстық түртуді және зондты орталық сызыққа енгізуді қажет етеді. Шығын өлшегішті орнына дәнекерлеуге немесе фланецті орнатуға болады. Көптеген жағдайларда қысымды (ыстық кран) орнату мүмкін.
5. Төмен техникалық қызмет көрсету
   Бастапқы өлшеу элементінің (зонд) өзі әдетте ағымдағы жөндеуді қажет етпейді. Тек дифференциалды қысым таратқыштың периодты нөлдік/аралық калибрлеуі және екінші құралға аналогтық сигналды тексеру қажет.
6. Кең өлшем диапазоны
   • Газ шығыны ≥ ~6 м/с
   • Сұйықтық ағыны ≥ ~0,5 м/с
     Бұл оны төмен ағынға да, үлкен құбыр диаметрлеріне де қолайлы етеді. Оны газдарда, буларда және сұйықтықтарда, соның ішінде шайыр, шикі мұнай, ауыр мұнай және химиялық ерітінділерде қолдануға болады.
7. Құбырдың икемді геометриясы
   Дөңгелек құбырлар мен ұзын түзу жүрістерді қажет ететін көптеген кірістірілген шығын өлшегіштерінен айырмашылығы, бұл технология дөңгелек, эллиптикалық, шаршы, тікбұрышты, үшбұрышты, трапеция тәрізді және басқа көлденең қималары бар құбырларға қолданылуы мүмкін. Ол сондай-ақ қысқартылған тікелей жұмыс жағдайларына шыдайды.
8. Интеллектуалды қосалқы құралдар
   Pitoba Flow Meter орталықтандырылған бақылауды қолдау үшін жергілікті цифрлық дисплей және қашықтан байланыс (DCS / SCADA орнату үшін) үшін интеллектуалды таратқыштармен/интеграторлармен жұптастырылуы мүмкін.
9. Онлайн қызмет көрсету мүмкіндігі
   Өшіруге болмайтын өлшеу нүктелері үшін зондты тіпті ластануы жоғары баспа құралдары үшін де орнатуға, тазалауға немесе тереңдетуге болады.

5. Техникалық сипаттамалар

6. Түйіндеме

Pitoba Flow Meter - бұл ISO 3966 негізіндегі орташаланған Pitot түтігінің шығын өлшегіші, қолдану мүмкіндігі өте кең: газ, бу немесе сұйықтық; таза немесе лас; төмен немесе жоғары температура; төмен немесе жоғары қысым; шағын немесе өте үлкен құбыр өлшемдері.

Ол төмен қысымды жоғалтуды, қарапайым орнатуды, онлайн қызмет көрсету мүмкіндігін және талап етілетін өндірістік орталарда тұрақты және дәл ағынды өлшеуді қамтамасыз ету үшін интеллектуалды өтеуді (қысым + температура) біріктіреді.
