Доплерлік ультрадыбыстық ашық арна шығын өлшегіші ішінара толтырылған құбырлардың немесе арналардың ағынының жылдамдығын өлшеуге арналған құрылғы болып табылады.

SLH-OP сериясының жартылай толтырылған құбырлы ультрадыбыстық шығын өлшегішінің принципі

Ағынды сұйықтықтағы қатты бөлшектер немесе тартылған ауа көпіршіктері немесе сұйықтықтың турбуленттігі сияқты шағылыстыратын материалдардан ультрадыбыстық сәуленің шағылысуынан туындайтын доплер ығысуын өлшеу ағын жылдамдығын есептеуге мүмкіндік береді. Ауадағы дыбыс жылдамдығын пайдалану арқылы сенсордан сұйықтық деңгейіне дейінгі қашықтықты анықтауға болады. Арна арқылы ағынды деңгейді өлшеу негізінде есептеуге болады; арнаның пайдаланушы енгізу қасиеттерімен. Ол ағынның орташа жылдамдығына, судың тереңдігіне және су температурасына негізделген ағын жылдамдығын есептейді. Құрылғы көлденең қиманың ағынының жылдамдығын да көрсете алады.

Судың температурасы температуралық зонд арқылы өлшенеді, ол аспаптың жоғарғы жағына орналастырылады және судың нақты температурасын көрсету үшін белгілі бір уақыт ішінде суға батырылуы керек. Бұл судағы ультрадыбыстық толқындардың жылдамдығын калибрлеу және қысым сенсорымен өлшенген су деңгейінің мәндерін түзету үшін жасалады. Судың тереңдігі аспаптың төменгі жағында орналасқан жоғары дәлдіктегі қысым датчигі арқылы өлшенеді, бұл ретте сезгіш бөлігі сумен тікелей байланыста болады.

SLH-OP сериясының ішінара толтырылған құбырлы ультрадыбыстық шығын өлшегішінің артықшылықтары

• Бас жоғалтпайды, арналар мен бөгеттерді салудың қажеті жоқ.
• Су деңгейі мен ағын қатынасын калибрлеудің қажеті жоқ, әсіресе су деңгейі әдісін қолдануға болмайтын баяу ағынды арналар үшін қолайлы; инженерлік құрылыс қажет емес, инженерлік шығындар жоқ, ағынды үзусіз жылдам және оңай орнату.

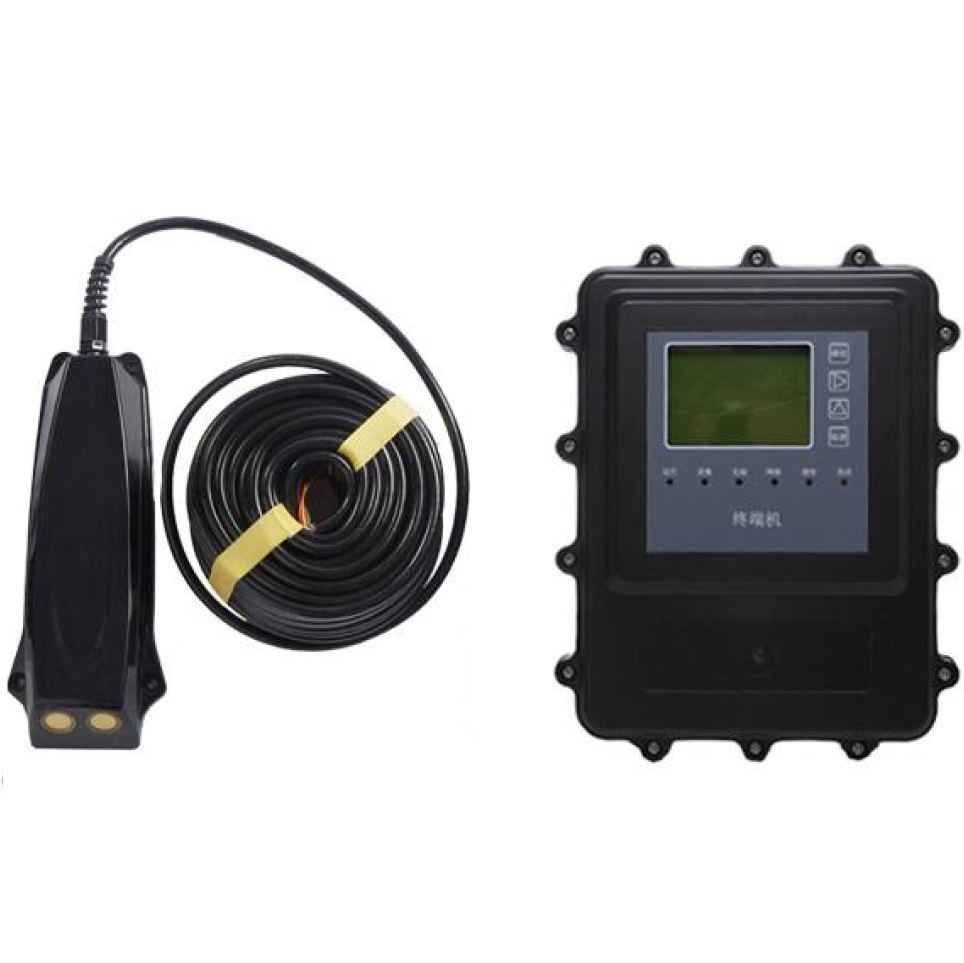

• Құралдың зонды тікелей арна қабырғасына бекітілген алынбалы және қарапайым кронштейнге орнатылады және байланыс кабелі арқылы басқару терминалына қосылады.
• Төмен қуат тұтынуы, сыртқы қуат көзінсіз далада үздіксіз жұмыс істей алады.
• Басқару терминалы 2 ай бойы үздіксіз жұмыс істей алатын және қосалқы батареяны зарядтағаннан немесе ауыстырғаннан кейін жұмысын жалғастыра алатын шағын кірістірілген батареямен бірге келеді. Оны үлкен батареяға немесе тұрмыстық электр қуатына қосуға болады.
• Сақтау сыйымдылығы алты айға дейін сайтта көрсету және сақтау. Соңғы өлшенген деректер автоматты түрде сайтта көрсетіледі, ал тарихи деректерді терминалдағы дисплейді басқару түймелері арқылы сұрауға болады. Әр 10 минут сайын алынған өлшемдердің деректерін алты ай бойы сақтауға болады.

Техникалық спецификация

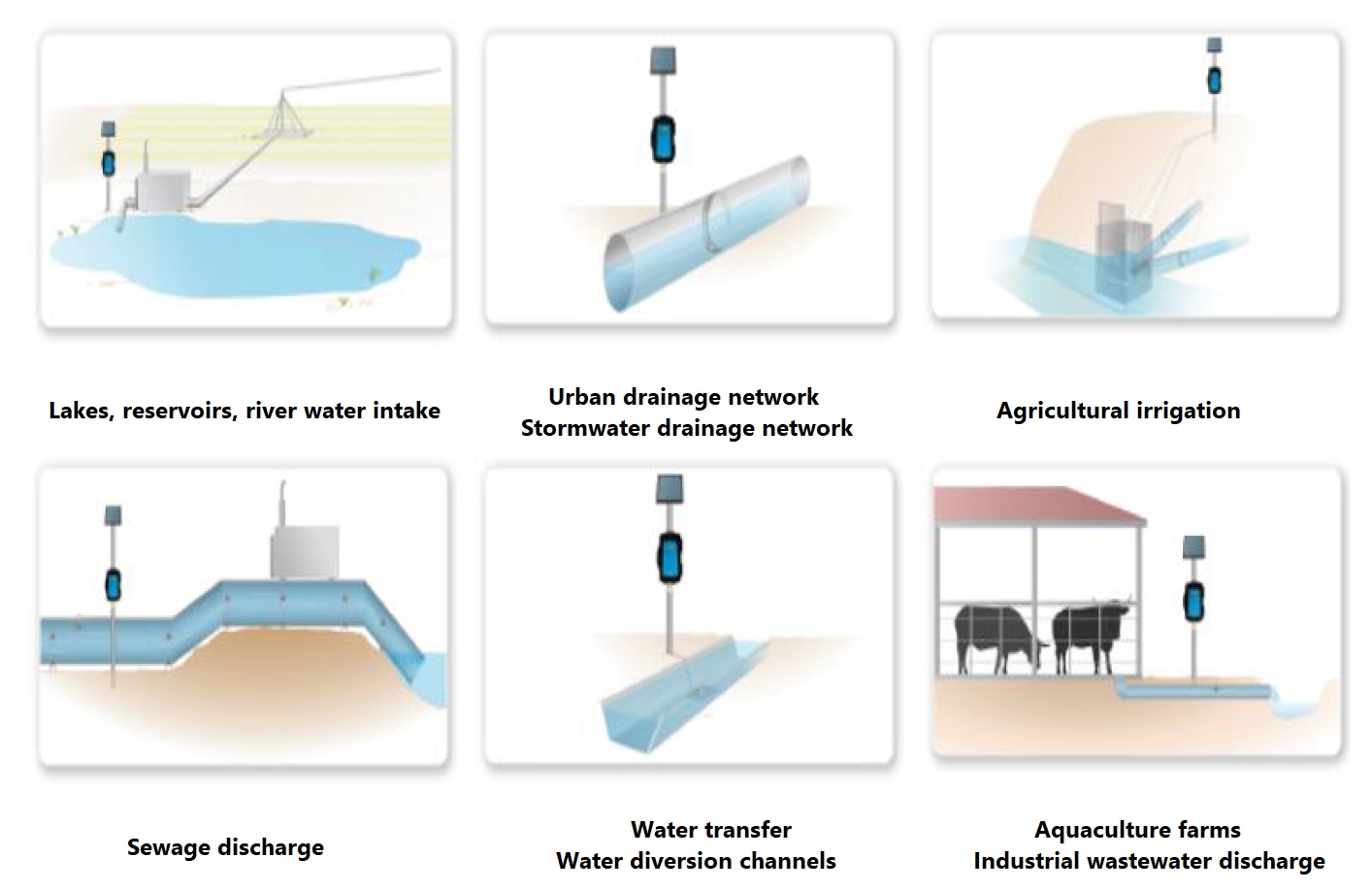

Қолданбалар

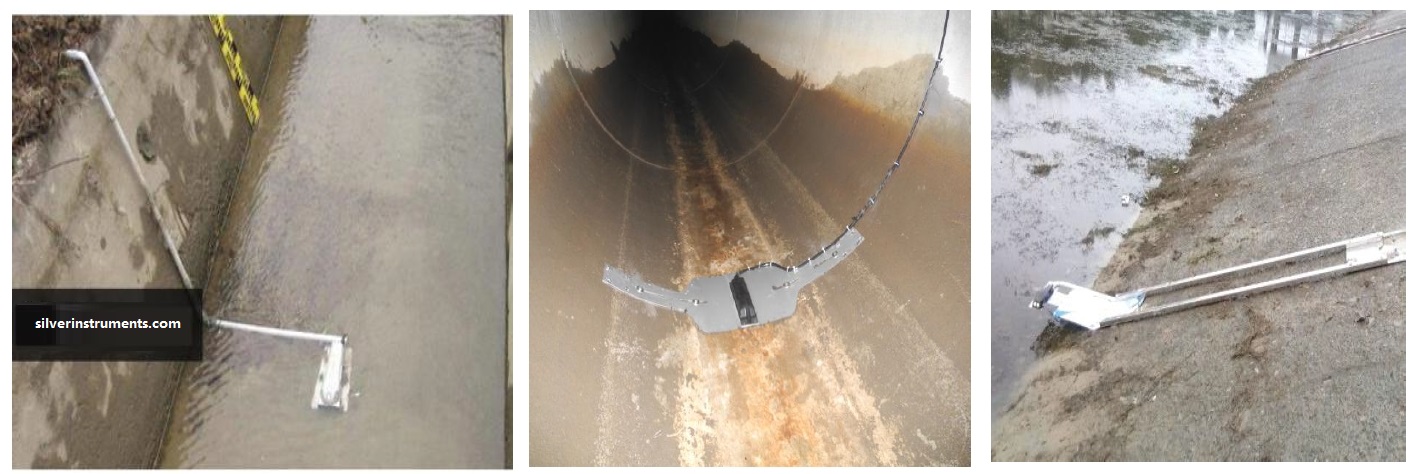

Сайт суреттері
